Шина алюминиевая – купить по цене производителя оптом и в розницу на сайте ГП “Союз” вы можете следующим образом:

1. Отправьте онлайн запрос через форму внизу страницы в которой укажите марку и нужный объём поставки.
2. Позвоните в офис и получите исчерпывающую информацию о наличии на складе и актуальной цене.

Марки алюминия для производства шин: А5, А5Е, А6, А7, АД0
Марки алюминиевых сплавов: АД31, АД31Е

Видео:Медные шины и алюминиевая шина АД31Скачать

Шина алюминиевая – производство и применение.

По состоянию материала производят:

1. без термической обработки, горячепрессованные – не маркируется
2. закалённые и естественно состаренные – Т
3. закалённые и искусственно состаренные – Т1, не полностью закалённые и искусственно состаренные – Т5

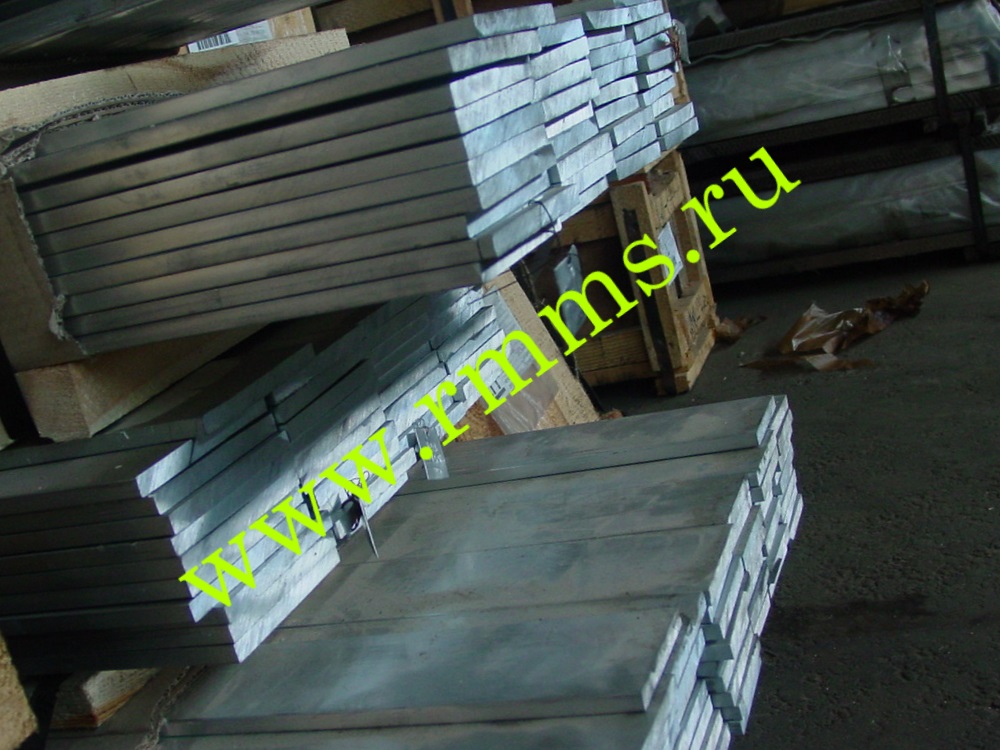

Алюминиевая шина имеет вид пластины прямоугольного сечения 3 – 6 метров, зависит от назначения и электрического устройства.
Находит своё применение в электротехнических и энергетических отраслях. Незаменима в создании шинопроводов и других электрических элементов.

К достоинствам шин относят:

• устойчивость к окислению в атмосферных условиях,
• повышенную электропроводность,
• маленький вес,
• антимагнитные качества,
• хорошую пластичность,
• красивый внешний вид, что позволяет использование в декоративно отделочных работах, как внутренних, так и внешних.

Применение в строительстве можно особо отметить, имея привлекательный внешний вид, алюминиевую шину используют в отделке потолочных конструкций, межкомнатных перегородок, декоративных интерьерных решениях, где металлический блеск придаёт неповторимый строгий стиль.
Но всё же основным назначением являются проводящие электричество шинные сборки, электрические распределительные шкафы. В зависимости от сечения, алюминиевая шина выдерживает тысячи вольт.
Стабильность к перепадам температур и отсутствие токсичности позволяет применение в постройке жилых домов и других важных сооружений.

Выбирая поставщика алюминиевых шин обращайте внимание на стабильность компании, сколько времени она присутствует на рынке, ведь от качества поставляемой продукции зависит не только эстетический вид, но и технические свойства и срок службы, который доходит до 25 лет.
Группа предприятий “ Союз ” производитель алюминиевых шин . Наши партнёры осуществляют глубокую переработку от добычи бокситов и получения металла до изготовления готовой продукции . Сотрудничество в группе , кооперированность позволяет конечному потребителю купить алюминиевую шину по низкой цене .

Видео:Какие профили T-track с Т-образными пазами выбрать в столярную мастерскую | Обзор профилей TR19/TR33Скачать

Шина алюминиевая 100х20 гост

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШИНЫ ПРЕССОВАННЫЕ ЭЛЕКТРОТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Extruded tyres made of aluminium and
aluminium alloys for electrical technology use.
Specifications

Срок действия с 01.01.91
до 01.01.93*
_______________________________
* Ограничение срока действия снято
постановлением Госстандарта России от 14.09.92 N 1173
(ИУС N 12, 1992 год). — Примечание «КОДЕКС».

1. РАЗРАБОТАН И ВНЕСЕН Министерством авиационной промышленности СССР

Г.С.Макаров, В.Ф.Николаев, Е.В.Маркова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартизации 28.06.89 N 2177

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Настоящий стандарт распространяется на прессованные шины из алюминия и алюминиевых сплавов, предназначенных для нужд народного хозяйства и для экспорта.

Видео:Шина алюминиевая, электротехнического назначения ГОСТ 15176-89Скачать

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Шины изготовляют в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

1.2.1. Размеры поперечного сечения, минимальный диаметр описанной окружности и теоретическая масса шин должны соответствовать указанным на черт.1 и в табл.1.

Площадь поперечного сечения, см

Минимальный диаметр описанной окружности, мм

Видео:Станок для резания и гибки медных и алюминиевых шинСкачать

ГОСТ 15176-89. Шины алюминиевые электротехнические прессованные

Ссылка для скачивания нормативного документа на шины электротехнические ГОСТ 15176 от 1989 года.

Поставка электротехнической алюминиевой шины по всей территории Украины. Изготовление под заказ в течение 2 недель – это предельный срок, зачастую быстрее. Минимальный заказ 8 кг – технологическое ограничение, так как разогретую заготовку данной массы продавливают через фильеру.

Сфера действия стандарта ГОСТ 15176-89

Стандарт ГОСТ 15176-89 приводит технические требования к электротехническим шинам, которые выливаются из алюминия и его сплавов. Содержит указания для приёмки, ссылки на стандарты, описывающие методики испытаний и способы транспортировки и хранения изделий из алюминия,

Читайте также: Запчасти для электропилы макита шина

Геометрические и массовые характеристики прессованных алюминиевых шин по ГОСТ 15176

• размеры сечения (ширина и толщина – B и H соответственно), с помощью которых определяется площадь сечения, наименьший радиус описанной окружности, а также расчётная погонная масса;
• конкретный состав материала (марки Al и марки сплавов);
• варианты обработки материала (закалка и старение).

В таблице 1 описываемого нормативного документа указываются все возможные вариации размеров шины, просчитаны площадь сечения и погонная масса 1 метра.

Масса высчитывается по формуле: m = S · l · ρ,
где S = B · H – площадь сечения;
l – длина необходимой электротехнической шины;
ρ = 2,71 г / см 3 – плотность алюминия одинаковая для сплавов и нескольких марок алюминия.

Изменим формулу, чтобы учесть приведение всех длин в метры и массу в килограммы:
m = B · H · l · 2,71 / 1000 (получается масса в килограммах),
где B и H (ширина и толщина) подставляются в миллиметрах, l (длина) в метрах.

В таблице 2 указываются минимальные и максимальные отклонения размеров поперечного сечения от заявленных.
Таблица 3 приводит числовые значения радиусов скруглений углов (R) алюминиевой шины.

Шины производят длиной от 3 до 10 метров в зависимости от площади сечения.

Технические характеристики электротехнических шин согласно ГОСТ 15176-89

• закаливать (полностью либо неполностью);
• состаривать (естественно либо искусственно);
• или не подвергать термической обработке.

Шины не должны иметь: пятен возникших вследствие коррозии, инородных включений, расслоений и растрескиваний.
Шины могут иметь: остатки технологической смазки, локальные потемнения и просветления, пузыри, механические повреждения (вмятины, риски, задиры, царапины), которые не выводят фактические размеры за допустимые.
Срез алюминиевой шины может иметь скос до 5°.

Электрическое сопротивление постоянному току при t = +20°С при размерах S = 1 мм 2 и l = 1 м:

Токовые нагрузки на алюминиевые шины

Алюминиевые шины способны проводить силы тока, указанные в таблице.
Значения получены для эксплуатации при температуре окружающей среды +25°С, в случае предельной температуры нагрева шины до +70°С.

Следует учитывать расположение алюминиевой шины в пространстве. При установке на большую сторону (горизонтально), скорость охлаждения алюминия падает, следовательно, сила проводимого тока снижается на 5% для шин с шириной менее 60 мм и на 8% для шинопроводов с шириной более 60 мм.
В числителе указывается сила тока при переменном напряжении, в знаменателе указана токовая нагрузка при постоянном токе.

Токовая нагрузка на алюминиевую шину при числе полос от 1 до 4:

Значения силы тока взяты из книги:
Белоруссов Н. И. Электрические кабели, провода и шнуры. Справочник. — М.: Энергоатомиздат, 1987 — 536с.
Книга свободно скачивается со страницы «Прайс-лист».

Видео:Алюминиевая шинаСкачать

ГОСТ 15176-89
Шины прессованные электротехнического назначения из алюминия и алюминиевых сплавов. Технические условия

Купить ГОСТ 15176-89 — бумажный документ с голограммой и синими печатями. подробнее

Распространяем нормативную документацию с 1999 года. Пробиваем чеки, платим налоги, принимаем к оплате все законные формы платежей без дополнительных процентов. Наши клиенты защищены Законом. ООО «ЦНТИ Нормоконтроль»

Читайте также: Давление в шинах форд транзит 2019 года

Наши цены ниже, чем в других местах, потому что мы работаем напрямую с поставщиками документов.

Способы доставки

• Срочная курьерская доставка (1-3 дня)
• Курьерская доставка (7 дней)
• Самовывоз из московского офиса
• Почта РФ

Распространяется на прессованные шины из алюминия и алюминиевых сплавов, предназначенные для нужд народного хозяйства и для экспорта.

Ограничение срока действия снято: Постановление Госстандарта № 1173 от 14.09.92

Видео:Какие ползуны для П-образного паза для каретки | Алюминиевые ползуны TR01 и профиль TR25 с П-пазомСкачать

Оглавление

4 Транспортирование и хранение

Этот ГОСТ находится в:

Организации:

Extruded tyres made of aluminium and aluminium alloys for electrical technology use. Specifications

Чтобы бесплатно скачать этот документ в формате PDF, поддержите наш сайт и нажмите кнопку:

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШИНЫ ПРЕССОВАННЫЕ
ЭЛЕКТРОТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШИНЫ ПРЕССОВАННЫЕ ЭЛЕКТРОТЕХНИЧЕСКОГО НАЗНАЧЕНИЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Extruded tyres made of aluminium and aluminium alloys for electrical technology use. Specifications

Видео:Гибка медной и алюминиевой шины ШГ-150 NEO (КВТ)Скачать

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Шины изготовляют в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке,

1.2.1. Размеры поперечного сечения, минимальный диаметр описанной окружности и теоретическая масса шин должны соответствовать указанным на черт. 1 и в табл. 1.

Площадь поперечного сечения, см 2

Минимальный диаметр описанной окружности, мм

Теоретическая масса 1 м, кг

Примечание. Шины из алюминия марок А7, АД00 изготавливают только толщиной не более 10 мм и шириной не более 174 мм.

1.2.2. Теоретическая масса 1 м шин вычислена по поминальным значениям толщины и ширины с использованием плотности алюминия и его сплавов,

Плотность алюминия марок А5, А5Е, А6, А7, АД00, АД0 и алюминиевых сплавов марок АД31 и АД31Е — 2,71 г/см 3 .

1.2.3. Предельные отклонения размеров поперечного сечения шин должны соответствовать указанным в табл. 2.

1.2.4. Значения радиусов округления углов шин должны соответствовать указанным в табл. 3.

Номинальный размер поперечного сечения шины

Предельные отклонения размеров поперечного сечения шины при диаметре описанной окружности

Радиус скругления углов, R, не более

Радиус скругления углов, R не более

1. Радиусы округления углов шин обеспечиваются технологией изготовления.

2. Допускается изготовление шин с радиусом скругления, равным не более половины толщины шины.

1.2.5. Шины изготавливают длиной:

от 3 до 6 м — при площади поперечного сечения не более 0,8 см 2 ;

от 3 до 8 м — при площади поперечного сечения св. 0,8 до 1,5 см 2 ;

от 3 до 10 м — при площади поперечного сечения свыше 1,5 см 2 .

1.2.6. Шины изготавливают немерной, мерной или кратной мерной длины в пределах, указанных в п. 12.5.

При изготовлении шин не мерной длины концы не обрезают.

1.2.7. Шины кратной мерной длины должны изготовлять с учетом припуска на каждый рез 5 мм.

1.2.8. Шины толщиной до 12 мм включительно в состоянии без термической обработки могут изготовляться в бухтах наружным диаметром не более 1200 мм.

1.2.9. Предельные отклонения по длине шин мерной или кратной мерной длины не должны превышать +20 мм.

1.2.10. Требования к шинам, изготовляемым в отрезках, в части поперечного и продольного отклонения от прямолинейности, скручивания, волнистости должны удовлетворять требованиям ГОСТ 8617.

1.2.11. При изготовлении шин в бухтах допускаются:

смещение одного слоя шин относительно другого на значение не более половины ширины шины;

отгиб выходною конца шины, расположенного внутри бухты, длина которого не должна быть более 1 метра.

Примеры условных обозначений:

Шина из алюминия марки АД0, без термической обработки, размером 5´60 мм, немерной длины:

Шина из алюминиевого сплава марки АД31, в закаленном и естественно состаренном состоянии, размером 5´60 мм, длиной 5000 мм:

1.3.1. Шины изготовляют из алюминия марок А5, А5Е, А6, А7 по ГОС1 11069 и алюминия марок АД00, АД0 и алюминиевого сплава марки АД31 — по ГОСТ 4784, марки АД31Е — по ОСТ 1 92014-76.

Читайте также: Шины в уфе нокиан нордман

1.3.2. Шины по состоянию материала изготавливают:

без термической обработки (горячепрессованные) — без дополнительных знаков;

закаленные и естественно состаренные — Т;

закаленные и искусственно состаренные — Т1;

неполностью закаленные и искусственно состаренные — Т5.

1.3.3. Поверхность шин не должна иметь трещин, расслоений, неметаллических включений и пятен коррозионного происхождения.

1.3.4. На поверхности шин допускаются:

плены, забоины, риски, задиры, царапины, вмятины, пузыри, различного рода запрессовки, если глубина их залегания не выводит шины за минусовые предельные отклонения по размерам.

цвета побежалости, темные и светлые пятна, следы технологической смазки.

1.3.5. Шины должны быть ровно обрезаны. Косина реза должна быть не более 5°.

1.3.6. Механические свойства шин должны соответствовать требованиям ГОСТ 8617.

1.3.7. Электрическое сопротивление шин постоянному току сечением 1 мм 2 , длиной 1 м при температуре 20 °С, должно быть не более:

0,0290 Ом — для шин из алюминия марок АД0, АД00, А7, А6, А5, А5Е;

0,0310 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е; без термической обработки (горячепрессованных);

0,0350 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е в закаленном и естественно состаренном состоянии;

0,0325 Ом — для шин из алюминиевых сплавов марок АД31 и АД31Е в закаленном и искусственно состаренном состоянии;

0,0330 Ом — для шин из алюминиевого сплава марки АД31 в неполностью закаленном и искусственно состаренном состоянии

1.4.1. Шины, изготовляемые в отрезках, связывают в пучки, к которым крепится ярлык с указанием:

марки алюминия или алюминиевого сплава;

клейма отдела технического контроля предприятия-изготовителя.

На шинах, не связанных в пучки, должны быть выбиты или нанесены краской на расстоянии не более 20 мм от выходного конца все перечисленные выше данные.

Шины, изготовляемые в бухтах, связывают в стоны, к которым крепится ярлык с данными, указанными выше.

1.4.2. Транспортная маркировка по ГОСТ 14192 с указанием:

1.4.3. Маркировку шин, предназначенных для экспорта проводят в соответствии с требованиями внешней экономической организации.

1.5.1. Временная противокоррозионная защита, упаковка по ГОСТ 9.011.

Видео:Какой П-образный алюминиевый профиль для ползуна выбрать | Алюминиевая шина 19 мм (3/4") Track TR25Скачать

2. ПРИЕМКА

2.1. Правила приемки по ГОСТ 8617 и настоящему стандарту.

2.2. Шины принимают партиями. Партия должна состоять из шин одной марки, одного состояния материала, одной плавки или садки термической обработки, одного размера и оформлена одним документом о качестве.

Документ о качестве должен содержать:

наименование и (или) товарный знак предприятия-изготовителя;

марку алюминия или алюминиевого сплава;

результаты испытаний (для механических свойств указать только максимальные и минимальные значения);

обозначение настоящего стандарта.

Допускается составлять партии из термообработанных шин, взятых из нескольких садок термической обработки, или из шин без термической обработки, взятых из нескольких плавок, при условии, что каждая садка или плавка соответствует требованиям настоящего стандарта.

2.3. Для проверки соответствия качества шин требованиям настоящего стандарта устанавливают приемо-сдаточные испытания.

2.4. Проверке состояния наружной поверхности и геометрических размеров подвергают 10 % шин, но не менее трех штук от партии.

2.5. Для проверки механических свойств отбирают не менее 3 % шин, но не менее трех штук или одну бухту от партии.

Механические свойства обеспечиваются технологией изготовления и проверяются по требованию потребителя.

2.6. Для проверки электрического сопротивления отбирают не менее 2 % шин, но не менее трех штук.

Видео:Различие гибких медных шин к МТ-1928Скачать

3. МЕТОДЫ ИСПЫТАНИЙ

Видео:Труба квадратная алюминиевая, сечение 20х20мм и 25х25ммСкачать

4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Транспортирование и хранение по ГОСТ 9.011.

1. РАЗРАБОТАН И ВНЕСЕН Министерством авиационной промышленности СССР

Г.С. Макаров, В.Ф. Николаев, Е.В. Маркова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартизации 28.06.89 № 2177

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле
  • Правообладателям
  • Политика конфиденциальности

  Автоподбор © 2023
  Информация, опубликованная на сайте, носит исключительно ознакомительный характер

  🔥 Видео

  Последовательность сварки алюминиевых токоведущих шин сборкиСкачать



  Профиль - шина алюминиевая для параллельного упораСкачать



  Алюминиевая смазкаСкачать



  ШИНЫ ГРАНИТ из СССРСкачать



  ШиногибСкачать



  Провода, токопровод, шиныСкачать



  Конструкционный алюминиевый профиль и соединительные элементы.Скачать



  T-track направляющие профиль-шины для фрезерного стола. Обзор для сайта al-track.ruСкачать



  #ЧП-21 Сварка китайского алюминия немцем. А сможет?Скачать
