При построении структурированных кабельных систем (СКС), сетей передачи данных и ЛВС, а также других объектов информационных технологий у многих специалистов-электриков закономерно возникают вопросы по проектированию заземления. Чтобы не было неопределённостей в этих вопросах введём базовые понятия и определения в этой сфере знаний.
В соответствии с международными и российскими нормативными документами имеются два больших класса заземлений: защитное и функциональное заземление. Также можно использовать терминологию (рабочее или информационное заземление). Исходя из этих факторов, шины заземления или проводники, маркируются как PE — защитное заземление и FE — функциональное заземление.
Воспользуемся основным нормативным документом для инженера-электрика, а именно, «Правилами устройства электроустановок» ( ПУЭ п.1.7.29 ): Защитное заземление выполняется только в целях электробезопасности. При работе с любыми электроприборами персонал должен быть надёжно защищен от токов низкой частоты и высокой амплитуды, которые представляют серьёзную угрозу здоровью и жизни каждого человека.
А вот заземление, которое мы называем информационным (функциональным), обеспечивает именно работу самой электроустановки. То есть, такое заземление выполняется не в целях электробезопасности объекта. При разработке таких систем можно исходить из положений ПУЭ п. 1.7.30.
Проектировщику надо знать, что нельзя использовать только информационное заземление, без применения защитного.
Работа функционального заземления идёт с токами высокой частоты и низкой амплитуды и задача его обеспечить электромагнитную совместимость (ЭMC) и защитить от электромагнитных помех. Токи ВЧ низкой амплитуды непосредственно не угрожают жизни человека, но могут влиять на качество связи, например в СКС.
При определении задач FE советуем руководствоваться ГОСТ Р 50571.22-2000 п. 3.14 (707.2), который как раз таки описывает как спроектировать заземление для систем обработки информации и связи.
Проектировщики, как правило, выставляют жёсткие требования, при соблюдении которых на корпусе заземляемого устройства не должно быть даже самого маленького электрического потенциала. Именно это условие и есть залог нормального функционирования оборудования связи или информационных технологий.
Видео:Искрит шина заземления. Почему? #Shorts #молниеносный #энерголикбезСкачать
Как выполнить функциональное заземление на объекте?
Для этой цели необходимо использовать заземляющее устройство функционального заземления вместе с функциональными проводниками, которые служат для соединения электроприёмников с главной заземляющей шиной. При этом, согласно ГОСТ 50.571-4-44-2011 п. 444.5.1. все проводники защитного и функционального заземления должны быть соединены с этой шиной, а заземлители соответствующего назначения соединены между собой. Такие меры необходимы для исключения их влияния друг на друга, которое приводит к опасному повышению напряжения, риску повреждения оборудования и опасности поражения электрическим током.
Если следовать положениям ГОСТ Р 50571.21-2000 п. 548.3.1, то можно реализовать такое схемное решение: объединяем функциональные и защитный проводники (соответственно FE и PE) в специальный проводник (PEF-проводник). А уж затем присоединим его к ГЗШ, так называемой, главной заземляющей шине электроустановки. В TN-S системе для функционального заземления разрешается использовать PE-проводник цепи питания оборудования обработки информации.
Видео:Заземление. Кто придумал? Зачем? Какие бывают системы заземления. Мощный #энерголикбезСкачать
Требования к информационному заземлению
FE-заземление обычно описывается требованиями, которые излагаются в эксплуатационной документации изготовителя изделия (паспорт, технические условия, технический регламент и пр.) или в ведомственных нормативных документах. К примеру, для продуктов и систем информационно-коммуникационных технологий (ИКТ), ранее средств ВТИ, будем использовать положения нормативного документа СН 512-78 («Технические требования к зданиям и помещениям для установки средств вычислительной техники»). Опираясь на инструкции, изложенные там, приходим к выводам, что сопротивление заземления такого оборудования не должно превышать 1 Ом. А вот если мы проектируем заземление для чувствительных медицинских приборов, то это значение будет не более 2-х Ом. («Пособие по проектированию учреждений здравоохранения к СНиП 2.08.02-89»).
Здесь используется, так называемая «лучевая схема заземления», с заземлителем типа FE (низкоомным), что приводит к работе без электрических помех всего комплекса ИКТ. В отдельных случаях так же возможно использовать и модульный глубинный заземлитель.
Введём понятие электромагнитной совместимости (ЭМС) оборудования и для этого обратимся к ГОСТ Р 50397-92 (МЭК-50-161-90).
ЭМС оборудования, рассматривается в общем случае, как способность оборудования качественно работать в условиях заданной электромагнитной обстановки и не создавать недопустимых помех электромагнитной природы другим приборам и электросети.
И далее с этих позиций попытаемся выяснить причинно – следственную связь между FE – заземлением, ЭМС и безопасностью ИКТ.
Продукт или система ИКТ будет удовлетворять требованиям Европейской директивы по ЭМС EN 55022 при выполнении следующих условий:
- Электромагнитное излучение от активного оборудования в окружающую среду не превышает нормативы EN 55022
- Помехозащищенность активного оборудования не уступает нормативам EN 55024
- Информационная кабельная проводка (т.е. среда передачи сигналов) правильно смонтирована и корректно заземлена
Ещё один важный фактор – это уравнивание потенциалов между заземляющими устройствами PE и FE – типов. Именно этим моментом определяются условия электробезопасности персонала, а также и помехоустойчивость систем ИКТ. Как это реализуется на практике? Обычно электрики монтируют кольцевой соединительный проводник и соединяют его с ГЗШ.
Если же продукты ИКТ работают с напряжением питания 5-12 В постоянного тока и являются слаботочными, то здесь возможны паразитные сигналы, возникшие именно из-за разности потенциалов и их флуктуаций. Дело в том, что некоторые системы ИКТ могут воспринять такой паразитный сигнал, как информационный, вследствие этого, могут произойти сбои в сетях связи, на серверах, а также нарушения работы информационно – измерительных систем. Особенно опасна такая ситуация на объектах критической инфраструктуры.
Читайте также: Kinforest шины 295 40 r21
Другим аспектом качества FE – заземления является информационная безопасность продуктов и систем ИКТ. Дело в том, что побочные электромагнитные излучения и наводки (ПЭМИН) наряду с проблемами ЭМС создают технические каналы утечки конфиденциальной информации, хорошо известные специалистам по информационной безопасности (ИБ).
Особенно актуальна эта проблема для компьютерного оборудования и систем передачи данных, задействованных в обработке информации, которая считается конфиденциальной. Но это уже другая история, относящаяся к компетенциям ФСТЭК, Роскомнадзора и ФСБ.
Видео:Главная заземляющая шина ГЗШ-12 видеообзор BoltaСкачать
Независимое исполнение FE – заземления
Для высокочувствительных медицинских приборов в учреждениях здравоохранения необходимо выполнять отдельное функциональное заземление, которое не связано с защитным, а также с системами уравнивания потенциалов объекта.
При данном выполнении функционального заземления заземляющее устройство FE-заземления необходимо размещать отдельно (не менее 15 метров) от зоны влияния PE – заземлителей. Следует подчеркнуть, что такая схема представляет собой особый (нетипичный) вариант заземления и тут применимы повышенные меры электробезопасности.
Если в документации на оборудование ИКТ прямо указано на необходимость независимого информационного заземления, то в этом случае в шкафу с оборудованием, как правило, монтируют две независимые шины заземления PE и FE. Шину FE в таком случае изолируют полностью от корпуса шкафа, экраны сигнальных проводников присоединяют к ней.
На практике FE-проводник присоединяют с помощью медного кабеля (сечение от 1х25 мм 2 ), который надежно изолирован с FE-заземлителем. Причём этот заземлитель должен быть отнесён на безопасное расстояние (более 20 м) от PE-заземлителя. А вот корпус шкафа, где размещено оборудование, должен быть заземлён с помощью проводника PE на шину уравнивания потенциалов, которая соединена с ГЗШ.
Видео:Шина заземления и шина зануленияСкачать
Заключение
В наше время применение модульно–штыревых заземлителей глубокого залегания (до 30 м и даже более) и других технологических схем позволяет проектировать повторное защитное заземление PE на входе в здание равным по параметрам сопротивления функциональному заземлению. И в этом случае, отпадает необходимость в использовании отдельных систем заземления.
Для более подробного ознакомления с технологией и тактико–техническими характеристиками модульных систем заземления желающих отсылаем на наш интернет–ресурс.
Видео:ГЗШ Основная система уравнивания потенциаловСкачать
Проектируем электрику вместе
Видео:Заземление или зануление? Что выбрать? Как это работает? #энерголикбезСкачать
05.01.2015
О функциональном заземлении
Функциональное заземление.. Защитное заземление.. Источники помех в сетях заземления.. Способы защиты оборудования от помех.. Сеть с изолированной нейтралью.. Гальваническая развязка по питанию.. Разделительный трансформатор.. Электромагнитная совместимость оборудования (ЭМС).. Варианты функционального заземления.. Реконструкция действующих объектов.. Проектирование новых объектов.. Независимое функциональное заземление.. Главная заземляющая шина (ГЗШ).. Шина функционального заземления (ШФЗ).. Зона нулевого потенциала.. Защитная шина РЕ.. Функциональная шина FE.. Шина уравнивания потенциалов.. Сопротивление функционального заземления.. Обоснование проектных решений.. Ящик функционального заземления..
Функциональное (рабочее) заземление используется для нормального функционирования электроустановки или оборудования, т.е. для их работы в обычном режиме, не в целях электробезопасности, поэтому его использование в качестве единственной системы заземления категорически запрещается.
Данный вид заземления может совмещаться с защитным заземлением или выполняться дополнительно к нему исходя из требований производителя оборудования, заказчика или нормативных документов.
Защитное заземление зачастую является источником перенапряжений и кондуктивных помех в слаботочных системах автоматического управления, измерительного, информационного или другого чувствительного к воздействию помех оборудования, что побуждает к поиску эффективных способов защиты подобного оборудования от различного рода помех и перенапряжений.
Источники помех в сетях заземления
К контуру защитного заземления подключено большое количество электротехнического оборудования с разными режимами работы по сети переменного тока и различной потребляемой мощностью. При коммутации цепей электроснабжения, производстве электросварочных работ и т. п. возникают большие переходные токи, которые могут превышать рабочие токи в сотни раз и создавать выбросы напряжения в сетях электроснабжения и заземления.
Протяженная цепь электроснабжения в случае, когда её основная часть проложена вне помещения по наружной трассе, представляет собой хорошую антенну для импульсных помех. При близких грозовых разрядах в цепях электроснабжения могут возникать выбросы напряжения от 10 до 20 кВ.
Поскольку любое заземление представляет собой обладающую низким сопротивлением цепь возврата тока, паразитные выбросы напряжения по цепям электроснабжения провоцируют в контуре заземления броски токов значительных амплитуд, вызывая кратковременные изменения разности потенциалов в его цепи величиной до сотен вольт и длительностью от единиц до сотен миллисекунд.
Для электротехнического оборудования, работающего на переменном токе, подобные изменения разности потенциалов в цепи действующего контура заземления не создают проблем.
Для слаботочных микропроцессорных устройств, напряжение электропитания которых составляет 5—12 В постоянного тока, изменения разности потенциалов могут порождать паразитные сигналы, которые воспринимаются электронной аппаратурой и приводят к сбоям и отказам в работе систем автоматики, повышенной погрешности измерений, выходу из строя чувствительных элементов, нестабильности регулируемых параметров, ошибкам в собираемых данных.
Читайте также: Чем закрыть потолочную шину для штор
Способы защиты информационного оборудования от помех
1. Сеть с изолированной нейтралью. Радикальным решением описанных выше проблем с помехами по защитному заземлению является применение гальванической развязки по питанию (IT – сеть) с раздельным заземлением силовой и измерительной части системы, что исключает протекание токов помехи от силовой земли.
Осуществление гальванической развязки может выполняться с помощью развязывающего (разделительного) трансформатора или с помощью автономных источников питания: гальванических батарей и аккумуляторов.
Основная идея гальванической развязки заключается в том, что в электрической цепи полностью устраняется путь, по которому возможна передача кондуктивной помехи. Поскольку в такой сети нет гальванической связи между землей, фазой и нейтралью, то не образуется замкнутый токовый контур с землей и касание любого из силовых выходов разделительного трансформатора является безопасным. Токи утечки на землю составляют микроамперы, что значительно меньше уровня токов безопасности и не представляет угрозы для человека.
Разделительный трансформатор, кроме того, является хорошей защитой от импульсных, грозовых перенапряжений, что обеспечивает более надежную работу подключенной аппаратуры.
Таким образом, высокая надежность, электробезопасность и помехозащищенность сетей с изолированной нейтралью является их неоспоримым преимуществом.
Вместе с тем, применение разделительных трансформаторов с системами контроля изоляции (СКИ) требует достаточно больших затрат и возникает законный вопрос о целесообразности таких расходов. Эта тема заслуживает отдельного рассмотрения.
2. Электромагнитная совместимость оборудования (ЭМС).
В большинстве случаев сбоев и отказов в работе систем автоматики, вычислительной и измерительной техники можно избежать соблюдением требований электромагнитной совместимости оборудования и правил выполнения заземления таких систем:
• Применение оборудования, которое отвечает требованиям соответствующих стандартов на электромагнитную совместимость (ЭМС);
• Применение в цепях питающих фидеров устройства защиты от перенапряжений;
• Присоединение металлических оболочек кабелей к совмещенной системе уравнивания потенциалов;
• Разделение силовых и сигнальных кабелей и правильное выполнение их пересечений;
• Применение сигнальных и информационных кабелей, соответствующих требованиям изготовителя к электромагнитной совместимости;
• Силовые и сигнальные кабели должны быть отделены от токоотводов системы молниезащиты минимальным расстоянием либо при помощи экранирования в соответствии с МЭК 62305-3.
• Электропитание слаботочных микропроцессорных устройств необходимо производить от источников бесперебойного электропитания (UPS), имеющих помехоподавляющие сетевые фильтры.
• Наружные протяженные сети электроснабжения необходимо прокладывать кабелем с экранирующей оболочкой, подключаемой к действующему контуру защитного заземления.
• Соединение заземлителей функционального и защитного заземления с целью уравнивания потенциалов между ними должно выполняться в одной точке на шине СУП или ГЗШ – токи утечки по РЕ проводнику не должны попадать на экраны кабелей.
3. Правильно выполненное заземление. Это один из основных и доступных методов уменьшения импульсных помех и перенапряжений, которые приводят к сбоям при работе слаботочного микропроцессорного оборудования. Правильное заземление обычно решает большую часть вопросов снижения перенапряжений и помех.
4. Уравнивание потенциалов между заземляющими устройствами разных назначений является основным условием обеспечения электробезопасности персонала. В помещениях, предназначенных для работы чувствительной к помехам аппаратуры, обязательно делают систему уравнивания потенциалов. По внутреннему периметру здания должен располагаться кольцевой соединительный проводник, соединенный с главной заземляющей шиной. Кольцевые проводники уравнивания потенциалов должны располагаться также на каждом этаже. Пример внутреннего контура системы уравнивания потенциалов по периметру здания показан на рис. 1 .
Варианты функционального заземления
1. Реконструкция уже действующих объектов. В этом случае по условиям работы информационного оборудования часто требуется низкоомный заземлитель, который выполняется дополнительно к имеющемуся защитному заземлению электроустановки здания.
Согласно ПУЭ 1.7.55 «В первую очередь должны быть соблюдены требования, предъявляемые к защитному заземлению». Другими словами – на первом месте должна быть защита жизни и здоровья людей. Соответственно, шина функционального заземления (ШФЗ) должна быть соединена с защитным заземлением на главной заземляющей шине (ГЗШ) основной системы уравнивания потенциалов электроустановки здания, как показано на рис. 2 .
Данная схема заземления позволяет обеспечить электробезопасность в соответствии с требованиями ГОСТ Р 50571-4-44-2011 (МЭК 60364-4-44), а также ПУЭ гл. 1.7 при условии, что имеющееся защитное заземление выполнено в полном соответствии с ПУЭ.
Опыт реконструкции действующих объектов показывает, что практически на всех объектах, особенно находящихся в эксплуатации 10 и более лет, обнаруживаются те или иные недостатки по заземлению: коррозия заземляющих устройств, несоответствие требованиям к сопротивлению заземлителя, несоблюдение требований электромагнитной совместимости.
Поэтому перед установкой информационного оборудования необходимо провести обследование устройств защитного заземления. Обследование заземляющих устройств включает в себя: внешний осмотр, вскрытие (при необходимости) находящихся в земле проводников, а также комплекс измерений параметров заземляющих устройств.
По результатам измерений должен быть выполнен соответствующий объем работ по восстановлению параметров защитного заземления, который целесообразно совместить с монтажом функционального заземления и переходом (при необходимости) на систему электропитания TN-S или TN-C-S.
Низкоомный заземлитель функционального заземления при этом желательно выполнять по «лучевой» схеме заземления, которая обеспечивает стабильную работу оборудования. В стесненных условиях возможно использование составного, глубинного заземлителя.
Читайте также: Матадор шины 195 r14c
Функциональное заземление имеет свои требования к сопротивлению заземления, соответствующие требованиям предприятия-изготовителя аппаратуры или ведомственным нормам. Например, для средств вычислительной техники и информатики согласно СН 512-78 сопротивление заземления должно быть не более 1 Ом, для высокочувствительной медицинской аппаратуры в соответствии с Пособием по проектированию к СНиП 2.08.02-89 – не более 2 Ом и т. д.
2. Проектирование новых объектов.
Рис. 3
При проектировании новых объектов появляется возможность выполнить заземляющее устройство повторного защитного заземления на вводе в электроустановку здания на требуемое сопротивление функционального заземления, которое должно быть одновременно использовано для всех видов оборудования здания.
Схема заземляющего устройства повторного защитного заземления на требуемое сопротивление функционального заземления показана на рис. 3 .
В здании устанавливается главная заземляющая шина (ГЗШ), к которой подключаются: заземляющий проводник повторного защитного заземления, РЕN проводник, проводник системы уравнивания потенциалов, РЕ шина питающей линии в системе TN, заземляющее устройство системы молниезащиты 2-й и 3-й категорий, а также шина функционального заземления (ШФЗ).
Такая схема в последнее время получает широкое распространение при проектировании новых объектов и соответствует высокому уровню электробезопасности.
3. Независимое функциональное заземление. Иногда заземлитель функционального заземления приходится размещать отдельно, вне зоны влияния естественных и искусственных заземлителей электроустановки здания.
Выполнение функционального заземления, не связанного с заземляющим устройством защитного заземления и основной системой уравнивания потенциалов здания, нужно рассматривать как особый случай, в котором должны быть приняты специальные меры защиты людей от поражения электрическим током, исключающие возможность одновременного прикосновения к частям, присоединенным к системе уравнивания потенциалов электроустановки здания и к частям оборудования, присоединенным к независимому заземляющему устройству функционального заземления.
Всегда существует возможность возникновения разности потенциалов между раздельными системами заземления, если эти системы заземления находятся в пределах зоны ненулевого потенциала. Опасная разность потенциалов может возникнуть, например, при коротком замыкании на корпус электрооборудования в сети TN-S (до срабатывания системы защиты), при срабатывании молниезащиты (шаговое напряжение), при воздействии внешних электромагнитных полей и др.
С точки зрения электробезопасности вариант независимого функционального заземления (не связанного с заземляющим устройством защитного заземления) допуст и м, если аппаратура питается от разделительного трансформатора или заземлители разных назначений находятся на таком расстоянии, что между ними есть зона нулевого потенциала. Расстояние между двумя этими заземлителями должно быть ≥ 20 м.
Подробнее о территориально сближенных и независимых заземляющих устройствах см. в статье «Требования к заземляющим устройствам. Устраняем противоречия». Схема независимого функционального заземления показана на рис. 4 .
Необходимость устройства независимого функционального заземления может возникнуть, например, когда производитель информационного оборудования прямо указывает на необходимость автономного заземления (без отдельной «функциональной земли» оборудование не работает). В этом случае в шкафу с оборудованием производитель предусматривает две шины заземления:
• защитная РЕ;
• функциональная FE.
Функциональная шина FE изолирована от корпуса шкафа. К ней присоединяются экраны сигнальных (контрольных) кабелей. Шина FE соединяется медным изолированным кабелем (во избежание контакта с металлическими конструкциями здания) сечением не менее 1х25 мм2 с заземлителем, удаленным от заземлителя защитного (или любого другого) заземления на расстояние не менее 20 м. Защитное же заземление корпуса шкафа выполняется PE проводником на шину уравнивания потенциалов, соединенную с главной заземляющей шиной. Заметим, что эта шина FE внутри шкафа предусматривается самим заводом-изготовителем оборудования.
В качестве иллюстрации на рис. 5 приведен вариант независимого функционального заземления, не связанного с заземляющим устройством защитного заземления.
Рис. 5
Обоснование проектных решений
Чтобы не возникало сложностей с согласованием и сдачей проекта, нужно быть внимательным при получении ТЗ на проектирование. Если на проектируемом объекте применяется чувствительное к воздействию помех оборудование, то нужно сразу же запросить у заказчика или у производителя паспорта на данное оборудование, где должна быть обоснована необходимость устройства независимого заземлителя и указано требуемое сопротивление функционального заземления. Паспорта (сертификаты) на применяемое оборудование прилагаются к проекту и служат обоснованием проектных решений на всех этапах согласования проекта.
Независимое функциональное заземление выполняется по схеме на рис. 4.
Если независимый функциональный заземлитель производителем оборудования не предусматривается, то в этом случае функциональное заземление должно быть выполнено по одной из схем ( рис. 2, 3 ) с учетом требований к электромагнитной совместимости. Изолированная шина функционального заземления в этом случае может быть установлена в отдельном ящике заземления, исключающем одновременное прикосновение к частям, которые могут оказаться под опасной разностью потенциалов при повреждении изоляции.

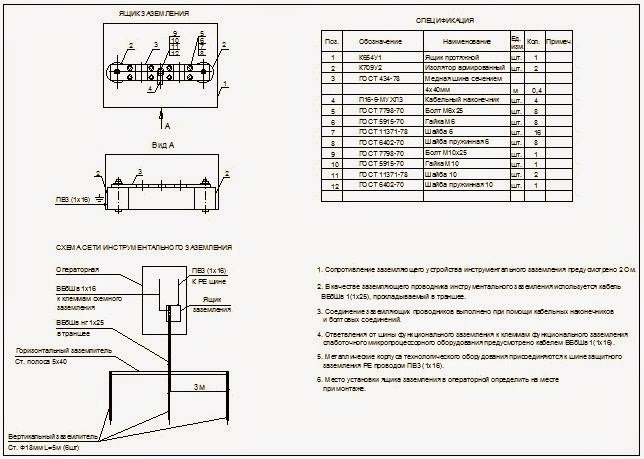

Пример такого ящика функционального заземления показан на рис. 6 .
