Одним из самых старых портов компьютера является LPT-порт или параллельный порт. И хотя LPT-порт сейчас можно увидеть далеко не на всякой материнской плате, тем не менее, читателям, возможно, интересно было бы узнать, что он из себя представляет.

Видео:Лекция 281. Шина ISAСкачать

История

Прежде всего, разберемся с названием порта. Возможно, далеко не все знают, что обозначает аббревиатура LPT. На самом деле, LPT – это сокращение от словосочетания Line Print Terminal (построчный принтерный терминал). Таким образом, становится понятным, что LPT-порт предназначался, прежде всего, для подключения принтеров. Именно поэтому порт LPT имеет и еще одно название – порт принтера. Хотя теоретически могут подключаться к LPT и другие устройства.

LPT-порт имеет давнюю историю. Он был разработан фирмой Centronics (поэтому данный порт часто называют также портом Centronics), производившей матричные принтеры еще до начала эпохи персоналок, в начале 1970-х. А в начале 1980-х LPT-порт стал использоваться фирмой IBM в своих компьютерах и на какое-то время стал стандартным портом для подключения высокоскоростных (на то время) устройств.

Интерфейс LPT существовал в нескольких редакциях. В оригинальной версии LPT-порт был однонаправленным, то есть мог передавать данные лишь в одном направлении – к периферийному устройству. Разумеется, такая ситуация не устраивала пользователей, поскольку существовали принтеры, которые требовали передачи данных в обоих направлениях. Поэтому впоследствии интерфейс LPT несколько раз был усовершенствован, пока не был разработан его международный стандарт IEEE 1284. В соответствии с этим стандартом интерфейс параллельного порта поддерживал несколько режимов работы и был также совместим со старыми стандартами. Кроме того, интерфейс в своей конечной редакции поддерживал относительно высокие скорости передачи данных – до 5 Мб/с.

Видео:Лекция 244. LPT портСкачать

Принцип работы параллельного порта

Порт LPT называется параллельным потому, что в подключаемом к нему кабеле данные передаются параллельно, то есть, одновременно по нескольким проводникам. Этим свойством параллельный порт отличается от другого порта компьютера –последовательного порта COM.

Проводников, передающих сами данные, в кабеле Centronics насчитывается 8. Кроме того, в кабеле присутствует несколько линий, по которым передаются управляющие сигналы.

Хотя параллельный порт большей частью используется для подключения принтеров, тем не менее, существовали и другие его применения. Во-первых, при помощи порта LPT можно напрямую соединить два компьютера – посредством специального кабеля Interlink. До широкого распространения сетевых карт Ethernet подобное соединение, хоть и не обеспечивавшее пользователю большую скорость передачи данных, зачастую было, тем не менее, единственным способом связать два компьютера. Существуют также электронные ключи, предназначенные для подключения к порту LPT.

Как и в случае многих других устройств на материнской плате, режимы работы параллельного порта часто можно настроить через BIOS Setup. Как правило, для этого используются такие опции BIOS, как Parallel Port, Parallel Port IRQ, Parallel Port DMA и т.п.

Видео:Стандарт LPTСкачать

Разъем параллельного порта на материнской плате и кабель Centronics

Разъем порта LPT обычно располагается непосредственно материнской плате, хотя до середины 1990-x гг. он обычно присутствовал на вставляемой в слот расширения так называемой мультикарте, на которой были также расположены другие порты компьютера. Выход порта представляет собой 25-контактный разъем типа «розетка», который называется разъемом DB25.

Читайте также: Аналог шины амтел нордмастер

Для подключения к принтеру используется специальный кабель ­­– кабель Centronics. Один конец (вилка) кабеля Centronics подключается к порту, другой (также вилка) – к специальному разъему принтера. Последний разъем имеет 36 контактов. Следовательно, особенностью кабеля Centronics является то, что он имеет разные разъемы с обеих сторон.

Хотя часто разъем кабеля для материнской платы называется разъемом Centronics, тем не менее, строго говоря, разъемом Centronics называется лишь 36-контактный разъем для подключения к принтеру, а не к материнской плате. Разъем кабеля для подключения к порту называется разъемом Amphenolstacker, от названия разработавшей его американской фирмы Amphenol, производящей разъемы.

Видео:Лекция 249. LPT порт - управление светодиодамиСкачать

Особенности работы параллельного порта

Благодаря тому, что LPT-порт поддерживает параллельную передачу данных, в первых ПК этот порт считался одним из самых скоростных портов компьютера. Передача данных по нескольким линиям во многом сближает интерфейс LPT по архитектуре с компьютерными шинами. Тем не менее, это обстоятельство накладывает и ограничение на длину кабеля, которая из-за возникающих в кабеле помех не может превышать 5 м.

Максимальное напряжение, использующееся в сигнальных линиях порта, составляет +5 В. Для простой передачи данных требуется всего лишь десять сигнальных линий – это 8 линий собственно данных, линия строб-сигнала, то есть, сигнала о готовности порта к передаче данных, и линия занятости. Остальные линии используются для совместимости со стандартом Centronics.

Назначение выводов разъема параллельного порта DB25:

• 1 – Data strobe (Строб-сигнал)
• 2-9 – Данные, биты 0-7
• 10 – Acknowledge (Подтверждение от принтера)
• 11 – Busy (Занят)
• 12 – Paper Out (Кончилась бумага)
• 13 – Select (Принтер активен)
• 14 – Auto Feed (Автоматическая подача)
• 15 – Error (Ошибка)
• 16 – Init (Инициализация принтера)
• 17 – Select Input (Выбор устройства)
• 18-25 – Земля

Видео:АПС Л19. ШиныСкачать

Заключение

LPT-порт представляет собой интерфейс персонального компьютера, который в настоящее время считается устаревшим и не имеет значительной поддержки со стороны производителей компьютерного оборудования и программного обеспечения. Однако параллельный порт до сих успешно используется во многих устаревших моделях компьютеров и принтеров.

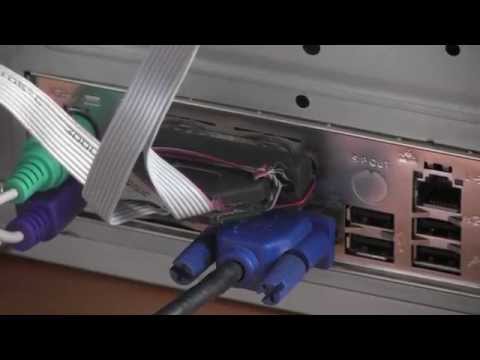

Видео:Компьютер для станка с ЧПУ, проблемы в LPTСкачать

Особенности и принцип работы Lpt разъема на компьютере

LPT расшифровывается как line print terminal, что в переводе на русский означает построчный терминал принтера. Действительно, он разрабатывался именно для использования создания соединения между печатающим устройством и персональным компьютером. Параллельный порт Lpt — это уже довольно старая технология, но она используется до сих пор для подключения принтеров к компьютеру. На новых современных материнских платах такой разъем можно уже не встретить. Знать особенности, принцип работы, назначение не будет лишним и всегда пригодится при взаимодействии с печатающими устройствами. В этой статье подробно описаны все вышеупомянутые моменты. Тут же найдете схему распиновки Лпт порта, нюансы использование разъема в операционных системах Windows 7 или 10.

Видео:Craftex Урок №3 Настройка LPT порта, двигателей, деления шагаСкачать

История

Датой рождения лпт технологии считается начало 1970-ых годов. Разработкой кабеля занималась фирма Centronics, потому еще можно встретить название Centronics порт. Уже через десять лет идеей заинтересовалась американская компания IBM и интерфейс начал активно использоваться на устройствах этого известного бренда.

Изначально разъем имел более простую архитектуру. Его первые версии были в состоянии передавать информацию только в одном направлении, но и это считалось большой удачей. Уже более свежие доработки позволили изменить ситуацию. Устройство было усовершенствовано до мирового стандарта IEEE 1284 и могло развивать скорость передачи до 5 Мб за секунду. Позже он был окончательно вытеснен USB, который мы сейчас активно используем.

Читайте также: Датчик давления тойота рав 4 2020 артикул в шинах

Видео:Лекция 310. Шина USB - функциональная схемаСкачать

Принцип действия

По принципу действия Lpt интерфейс называется параллельным не просто так. Физически он состоит из множества проводников, по которым информация циркулирует одновременно и параллельно друг другу. Это основное свойство и отличие лпт от последовательного COM кабеля. Lpt разъем включает в себя восемь мелких проводников для передачи данных и несколько линий для отправки сигналов управления.

Такая структура позволяет соединять между собой два персональных компьютера в одну сеть. Все что нужно для этого — наличие портов и специального шнура Interlink. Во времена, когда сетевые карты были редкостью, такая организация сети была довольно популярной. Но требовалось вносить настройки в BIOS (включать parallel port mode), что вызывало дополнительные неудобства.

Видео:Блок управления, генератор, CAN или LIN шина либо АКБ? P0401, P0523, U1113, U1132, U0106 (Видео 90)Скачать

Параллельный порт и кабель Centronics

Мы уже привыкли, что если в ПК есть Lpt, то он расположен именно на материнской плате. Но так было не всегда. Длительное время разъем располагался отдельно на мультикарте, где были другие порты. Сама карта устанавливалась непосредственно на плату ПК. Выход интерфейса представлял собой 25 контактную розетку. Ее правильное название DB25.

Для подключения принтера используется специальный кабель фирмы Centronics, который имеет на концах вилки на 25 и 36. Сторона, на которой 36 контактов подключалась к гнезду печатающего устройства. 25 контактная соответственно к разъему на персональном компьютере.

Видео:СРОЧНО! КИТАЙСКИЙ ЭЛЕКТРОМОБИЛЬ ЗА 900$ С ALIEXPRESS! НОВЫЙ АВТОМОБИЛЬ 2024 ГОДА ИЗ КИТАЯ (CHANGLI)Скачать

Особенности работы

Параллельная работа по передаче информации обеспечивает относительно высокую скорость доставки данных. Во времена широкого распространения Лпт портов, они были самыми быстрыми интерфейсами. В некоторых моментах принцип выполнения процессов похож с шинами самого компьютера. Но есть один существенный минус — максимальная длина кабеля, который используется для передачи информации, не может быть более 5 метров. В противном случае могут возникать существенные помехи и потери данных.

Еще одной особенностью работы можно считать использование только десяти линий. Восемь из них привлечены к передаче информации. Одновременно перемещается 8 бит данных, что преобразует их в 1 байт. Еще две линии отвечают за сообщения состояния устройства. Их может быть два — готов и занят. Все остальные каналы используются технологией Centronics в своих целях.

Видео:Как включить LPT портСкачать

Видео

Видео:Особенность LPT-портаСкачать

Схема распиновки

• 1 — Сигнал готовности.
• 2-9 для передачи восьми бит данных.
• 10 — подтверждение от устройства.
• 11 — занят.
• 12 — нет бумаги.
• 13 — принтер работает.
• 14 — автоподача.
• 15 — error.
• 16 — начало работы устройства.
• 17 — выбор.
• 18–25 — земля.

Видео:Цифровые интерфейсы и протоколыСкачать

Порт Лпт на Windows 7 и 10

На новых ПК или ноутбуках под управлением современных версий Виндовс, таких, как 7 и 10, можно не встретить в наличии port Lpt. Ситуации бывают разные, потому потребность в таком разъеме возникает очень часто. В этом разделе найдете инструкцию, как вернуть на место нужный порт в семерке и десятке.

1. Откройте диспетчер устройств. Нажмите комбинацию Windows+R и введите команду devmgmt.msc.

2. Кликните правой клавишей мыши по названию Вашего ПК и из меню выберите «Установить старое устройство».

Читайте также: Продам датчики давления шинах для лексус

3. Нажимайте кнопку «Далее» без изменений.

4. В окне выбора места хранения драйвера укажите ручную установку.

5. В списке найдите «Порты COM и LPT».

6. Слева выберите «Стандартные порты», а справа нужный тип порта. Последовательный — это COM порт. Порт принтера — это LPT.

Видео:Проверка LPT порта c Mach3 ! [ LPT port]Скачать

Шина LPT

Дата добавления: 2014-12-01 ; просмотров: 1304 ; Нарушение авторских прав

После некоторого периода «подпольного» существования спецификации параллельного порта LPT (Line PrinTer — построчный принтер) были официально утверждены в 1994 г. под названием «IEEE Std. 1284: стандартный метод передачи сигналов двунаправленного параллельного периферийного интерфейса для персональных компьютеров». Спецификация определяет пять режимов передачи данных. Каждый режим обеспечивает метод передачи данных в прямом направлении (от PC к периферии), обратном направлении (от периферии к PC) или двунаправленную передачу данных (полудуплекс). Определены следующие режимы:
• стандартный режим SPP (Standard Parallel Port);
• 4-битный режим, использующий линии состояния для передачи данных (Nibble Mode);
• 8-битный режим (Bi-Directional или PS/2 Туре 1);
• двунаправленный EPP (Enhanced Parallel Port — расширенный параллельный порт);
• двунаправленный ЕСР (Extended Capability Port — порт с расширенными возможностями).
Все параллельные порты могут осуществлять двунаправленную связь, используя режимы Centronics и 4-битный. Режим Bitronics поддерживается лишь некоторыми контроллерами параллельного порта. Эти режимы используют только программное управление передачей данных посредством драйверов, которые устанавливают готовность, проверяют состояние линии, формируют соответствующие сигналы управления и переходят к передаче данных. Это ограничивает эффективную скорость передачи данных уровнем 100 Кбайт в секунду.
Режимы ЕРР и ЕСР поддерживаются практически всеми контроллерами порта LPT последнего поколения. В этих режимах для передачи данных используются аппаратные средства. Например, в режиме ЕРР байт данных передается простой инструкцией OUT. Контроллер ввода-вывода самостоятельно выполняет операции подтверждения связи и передачи данных.
Контроллер параллельного интерфейса представляет собой набор регистров, расположенных в стандартном пространстве ввода-вывода с типовыми адресами 3BCh, 378h и 278h. Порт LPT обычно использует линию запроса прерываний IRQ7 или IRQ5. Шина LPT объединяет 8-битную магистраль передачи данных, 5-битную магистраль сигналов состояния и 4-битную магистраль управляющих сигналов. Электрический интерфейс IEEE1284 предусматривает уровни сигналов до +5,5 В, длину кабеля до 10 метров, применение пар линий с импедансом 62 Ом, экранирование кабеля и заземление линий. В качестве разъема порта обычно используются 36-контактный Centronics или DB-25.
Как правило, режимы работы параллельного порта выбираются средствами BIOS и могут быть заданы в следующих вариантах:
• SPP — однонаправленный управляемый программно режим;
• Вi-Directional — режим с реверсом канала;
• Fast Centronics — аппаратное управление портом с использованием буфера FIFO;
• ЕРР — аппаратное управление портом с расширением цикла передачи;
• ЕСР — аппаратное управление портом с использованием сжатия данных, буферов FIFO и каналов DMA;
• ЕСР+ЕРР — автоматический выбор протокола устройством в зависимости от его возможностей.
В настоящее время возможностей порта LPT явно недостаточно для подключения высокоскоростных печатающих устройств и другой периферии. Поэтому в некоторых современных системных платах параллельный порт LPT отсутствует или требует монтажа специальной планки
