Шина направляющая t track профиль с т образным пазом

Видео:Какие профили T-track с Т-образными пазами выбрать в столярную мастерскую | Обзор профилей TR19/TR33Скачать

Профиль алюминиевый T-track (0.8 м; 19×12 мм) WOODWORK TR19.080

Цена за упаковку 4 шт.: 1 224 р.
Цена за ед. товара: 306 р. 347 р.

Спишите до 139 р. бонусами Начислим 3 бонуса

• В вашем городе:33 шт.
  На складе: 145 шт.
• Самовывоз: сегодня, из 1 магазина
• Курьером: сегодня, от 190 р.

Профиль алюминиевый T-track WOODWORK TR19.080 используется для монтажа и изготовления различных приспособлений, а так же крепления заготовок и оборудования на фрезерных столах, циркулярных и ленточных пилах.

Изготовлен из высококачественного сплава 6063, благодаря чему оснастка отличается прочностью.

Для установки в паз профиля TR19 подходят:

• Стандартный болт M8 Z13.
• Мебельный болт M8 Z8.
• Струбцины Festool FSZ 120, FSZ 300 и FS-HZ 160.
• Струбцины Ehoma G16KC6, G16KL6, G16KD, G30KD.
• Различные гребенчатые прижимы.

Внимание, изображение товара может отличаться от реального! Верные параметры указаны в технических характеристиках товара.

Видео:Какие ползуны для П-образного паза для каретки | Алюминиевые ползуны TR01 и профиль TR25 с П-пазомСкачать

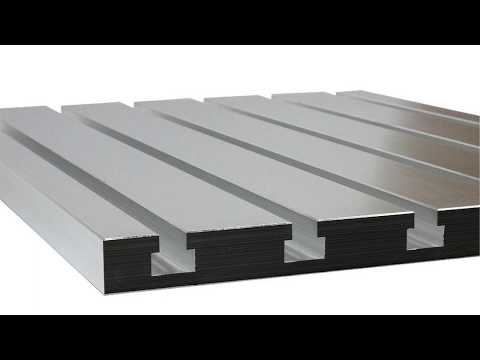

Профиль с Т-образным пазом

Видео:T trackСкачать

Полезная информация:

Профиль с Т-образом пазом (т-трек) относится к конструкционным элементам и широко используется мастерами и хоббистами по дереву.

Главной его особенностью является наличие паза в виде буквы Т, что дает возможность легко и быстро осуществлять монтаж/демонтаж приспособлений.

Направляющие изготавливаются из алюминия с дальнейшей обработкой путем аннодирования.

Сфера использования его насколько велика, что алюминиевую профиль-шину (т-трек) можно назвать универсальным элементом для многих приспособлений в деревообработке.

Самые типовые примеры использования:

• Самодельный фрезерный стол;
• Монтажный стол;
• Различные боковые упоры и каретки.

В нашем магазине вы можете купить направляющие различных характеристик:

• длиной от 1 до 2м;
• различной ширины: 19мм (tr019), 100мм (tr100), 140 (tr140) и др.;
• сдвоенные;
• комбинированные;
• анодированные в цветах золото и серебро.

Видео:T-track направляющие профиль-шины для фрезерного стола. Обзор для сайта al-track.ruСкачать

Профили для монтажно-фрезерных столов

Профиль-шина T-track 19 мм усиленная (PR TR019/1SM)

Профиль-шина 32 мм для верстачного упора

Профиль-шина 32 мм применяется для изготовления верстачных упоров, которые устанавливаются на монтажных столах типа Festool MFT или аналогах, под отверстие 20 мм. Профиль имеет Т-образный паз, в который вставляются фиксаторы D 19,8 мм. Профиль-шина 32 мм имеет высоту 5,8 мм, что позволяет обрабатывать заготовки толщиной от 7 мм.

Наименование: Профиль-шина 32 мм для верстачного упора PR TR032/1SM, анод., серебро матовое, 6,1 м, 2,159 кг.

* Продается кратно 0,5 хлыста (6,1 м)

Профиль-шина T-track 46 мм комбинированная (PR TR046/1SM)

Профиль-шина 46 мм комбинированная с 2-мя пазами шириной 8,6 мм и 19,3 мм.

Применяется для установки в монтажно-фрезерные столы в качестве направляющих шин для перемещения или крепления на них упоров, ограничителей, струбцин, зажимов и других приспособлений.

Паз 8,6 мм – подходит под перемещение головки болта М8, овальной гайки 12х25 М6 или М8, а также совместим с профилем-ползуном 13 мм.

Читайте также: Шины marshal wintercraft suv ws71

Паз 19,3 мм – предназначен для перемещение в нём ползунов и оснастки шириной 3/4 дюйма.

Профиль-шина 46 мм комбинированная PR TR046/1SM, анод., серебро матовое, 6,1 м, 4,23 кг.

* Продается кратно 0,5 хлыста (6,1 м).

Профиль-шина T-track 51 мм усиленная (PR TR051/1SM)

Профиль-шина 51 мм усиленная с 3-мя пазами под головку болта М8, овальную гайку 12х25 М6 или М8. Профиль 51 мм применяется для установки в монтажно-фрезерные столы в качестве направляющих шин для перемещения или крепления на них упоров, ограничителей, струбцин, зажимов и других приспособлений. Совместим с профилем-ползуном 13 мм. Имеет паз для крепления размерной шкалы.

Наименование:
Профиль-шина 51 мм PR TR051/1SM, анод., серебро матовое, 6.1 м, 4,93 кг.

* Продается кратно 0,5 хлыста (6,1 м).

Профиль универсальный T-track 99 мм усиленный (PR TR99/1SM)

Профиль универсальный 99 мм усиленный с 5-ю горизонтальными и 2-мя дополнительными вертикальными пазами. Горизонтальные пазы предназначены под головку болта М8, овальную гайку 12х25 М6 или М8, вертикальные — под головку болта М6. Профиль 99 мм применяется для изготовления упоров в монтажно-фрезерных или циркулярных столах, изготовления фрезерных шаблонов, а также для установки в столы в качестве направляющих шин для перемещения или крепления на них упоров, ограничителей, струбцин, зажимов и других приспособлений.

Наименование:
Профиль универсальный 99 мм PR TR99/2SM, анод, серебро матовое, 6,1 м, 10,72 кг.

* Продается кратно 0,5 хлыста (6,1 м).

Профиль-шина T-track 100 мм усиленная (PR TR100/1SM)

Профиль-шина усиленная с 5-ю стандартными пазами под головку болта М8, овальную гайку 12х25 М6 или М8. Применяется для изготовления упоров в монтажно-фрезерных или циркулярных столах. Имеет углубление 15,5 мм для установки раздвижных накладок, а также паз для крепления размерной шкалы. Совместим с профилем-ползуном 13 мм. Имеет возможность подключения пылеотвода. Для этого в профиле устанавливается патрубок Д-50, для которого вырезается отверстие соответствующего размера. Комплектуется специальными наконечниками, которые создают вакуум внутри профиля при пылеудалении.

Наименование:
Профиль-шина 100 мм PR TR100/1SM, анод., серебро матовое, 6.1 м, 18,35 кг.
Профиль-шина 100 мм PR TR100/1SM, анод., серебро матовое, 1 м, 3 кг.

* Продается кратно 0,5 хлыста (6,1 м) или погонными метрами.

Видео:Как изготовить параллельный упор для фрезерного стола | Профиль алюминиевый T-track TR33 33х27 ммСкачать

Комплектующие к PR TR100/1SM:

Наконечник к профиль-шине PR TR100

Наконечник предназначен для закрытия торцов профиль-шины 100 мм и создания вакуума при подключении пылеудаления.

Крепится к профиль-шине четырьмя винтами М4 (в комплект не входят).

Профиль-ползун T-track 13 мм (PR TR013/1SM)

Профиль-ползун 13 мм помещается во все пазы профилей 19, 51 и 100 мм, предназначенные под под головку болта М8, овальную гайку 12х25 М6 или М8. Применяется для перемещения закрепленных на нем упоров, кареток, транспортиров и различных приспособлений, а также для соединения шин между собой.

Наименование:
Профиль-ползун 13 мм PR TR013/1SM, анод., серебро матовое, 3,05 м, 0,894 кг.

* Продается кратно 1 хлысту (3,05 м).

Пленка полиуретановая

Плёнка полиуретановая, прозрачная, глянцевая применяется для компенсации зазора между профиль-ползуном PR TR013/1SM в внутренними пазами в шинах TR19, TR51, TR100.

Толщина плёнки 0,23 и 018 мм

Патрубок пылеотвода Д. 50

Патрубок для пылеотвода предназначен для подключения шланга пылесоса с боковому упору изготовленному из Профиль — шины PR TR100 или других конструкций.

Внутренний диаметр выходного отверстия – 50 мм

Крепится с профиль-шине 100 мм с помощью болта и гайки М8 (не входит в комплект).

Отверстия для крепежа сверлятся самостоятельно.

Барашек со сквозной резьбой М8х30мм

Ручка-барашек М8х30мм предназначена для крепления Профиль — шины PR TR100 и других приспособлений к фрезерному столу.

Крепится с помощью болта М8 (в комплект не входит)

Уголок соединительный 130 мм (без отверстий)

Уголок соединительный 130 мм предназначен для крепления профиль-шины 100 мм (параллельного упора) и других приспособлений к рабочему столу.

Цвет – алюминий неокрашенный.

Крепится к шине через отверстия (сверлятся самостоятельно) болтом М8 (в комплект не входит) и ручкой-барашек М8х30мм.

Гайка овальная 12х25 М6

Гайка овальная 12х25 М6 предназначена для крепления к профиль-шинам 19,51, 100 мм различных приспособлений (уголки, упоры, каретки и т.д .)

Скруглённая форма обеспечивает мягкое скольжение внутри паза профиль-шин без заеданий.

Крепление осуществляется с помощью: винтов, шпилек, ручки «барашек» (в комплект не входят)

Гайка овальная 12х25 М8

Скруглённая форма обеспечивает мягкое скольжение внутри паза профиль-шин без заеданий.

Крепление осуществляется с помощью: винтов, шпилек, ручки «барашек» (в комплект не входят).

Скоба соединительная 92 мм

Скоба соединительная 92 мм предназначена для соединения под 90 град 2-х заготовок профиля универсального 99 мм PR TR99/2SM. Материал: сталь, оцинкованная

Шайба 12х21 мм

Шайба 12х21 мм предназначена для фиксации винта при соединении под 90 град 2-х заготовок профиля универсального 99 мм PR TR99/2SM.

Отвертка HEX №4х100 мм KRAFTOOL, Cr-Mo-V сталь 250075-4-10

Отвёртка HEX №4х100 мм предназначена для завинчивания винта М5 с головкой внутренний шестигранник. Сферический наконечник позволяет завинчивать винт под углом. Используется при соединении под 90 град 2-х заготовок профиля универсального 99 мм PR TR99/2SM. Так же используется при сборки фрезерного шаблона.

Винт М5 х 40 мм DIN 912

Винт М5 с цилиндрической головкой, внутренний шестигранник.

Используется при соединении под 90 град 2-х заготовок профиля универсального 99 мм PR TR99/2SM.

Так же используется при сборки фрезерного шаблона.

Фиксатор для верстачного упора

Фиксатор D19,8 мм применяется для комплектации верстачных упоров, которые устанавливаются на монтажных столах типа Festool MFT или аналогах, под отверстие D20 мм. Совместим с профиль-шиной 32 мм, которая предназначена для изготовления верстачных упоров. Фиксатор вставляется в шину в специализированный Т-образный паз.

Материал: нержавеющая сталь

Комплект сборочный для профиля 99 мм

Комплект сборочный предназначен для соединения под 90 град 2-х заготовок профиля универсального 99 мм PR TR99/2SM. Так же используется при сборки фрезерного шаблона.

Скоба соединительная 92 мм- 1 шт. ;

Винт М5 х 40 мм DIN 912 – 2шт.

Видео:Алюминиевые шины с т-образными пазами T-track для фрезерных, циркулярных и ленточных столовСкачать

Комплекты для фрезерного шаблона

Производство: Глобал Инжиниринг (Россия)

Материал: анодированный профиль

Регулируемый шаблон предназначен для фрезерования углублений, сквозных проёмов, изготовление тетивы лестницы и т.д. Миллиметровая шкала позволяет выставить необходимые размеры поля для фрезерования. Шаблон имеет пазы для крепления на заготовке или столе струбцинами Festool. Стороны шаблона фиксируются сборочным комплектом. Фрезерование осуществляется с копировальным кольцом (втулкой) или фрезой с подшипником.

Комплект 200 мм для фрезерного шаблона

Комплект предназначен для сборки фрезерного шаблона совместно с комплектами 400, 700 и 1000 мм.

В комплект входит два профиля 200 мм с нанесённой шкалой и пазами, 2 сборочных комплекта.

Комплект 400 мм для фрезерного шаблона

Комплект предназначен для сборки фрезерного шаблона совместно с комплектами 200, 700 и 1000 мм.

В комплект входит два профиля 400 мм с нанесённой шкалой и пазами, 2 сборочных комплекта.

Комплект 700 мм для фрезерного шаблона

Комплект предназначен для сборки фрезерного шаблона совместно с комплектами 200, 400 и 1000 мм.

В комплект входит два профиля 700 мм с нанесённой шкалой и пазами, 2 сборочных комплекта.

Комплект 1000 мм для фрезерного шаблона

Комплект предназначен для сборки фрезерного шаблона совместно с комплектами 200, 400 и 700 мм.

В комплект входит два профиля 1000 мм с нанесенной шкалой и пазами, 2 сборочных комплекта.

Видео:Фрезерный Стол Установка Профиля T-Track. Размеры.Скачать

Верстачный упор

Верстачные упоры используются для упора (крепления) заготовок на столах типа Festool MFT (или аналогах под отверстие 20 мм) при строгании, шлифовке или другой обработке, совместно или без зажимов.

Специальные фиксаторы, которые идут в комплекте, перемещаются в Т-образном пазе, позволяя свободно устанавливать упор в любом месте стола.

При установке двух упоров под 90 град. предотвращается движение заготовки в нескольких плоскостях во время строгания. Что удобно при строгании больших заготовок, а также при поперечном строгании. Упоры можно установить под углом 45 град. и другими углами.

Верстачные упоры позволяют обрабатывать заготовки толщиной от 7 мм.

Производство: Глобал Инжиниринг (Россия)
