Шина низкого давления 1400х530 24 pine

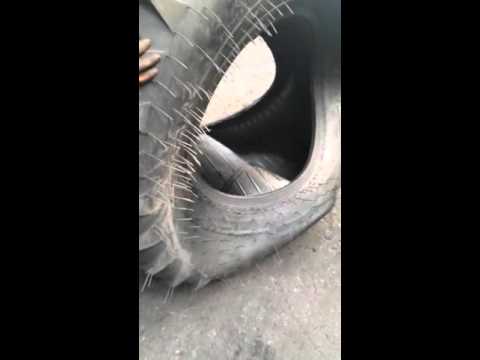

Видео:Шина PINE 1400х530-24" (2+2) – демонстрация эластичностиСкачать

Описание шины низкого давления PINE

Разработка шины выполнена методом компьютерного проектирования, с проведением виртуальных нагрузочных испытаний.
Особое внимание при проектировании протектора уделялось его эксплуатационным качествам и снижению концентрации
напряжений в резине в местах сопряжения протектора с оболочкой, с целью предотвращения усталостных трещин.

Конструкция покрышки — диагональная, бескамерная. Протектор сделан с малым коэффициентом заполнения, с развитыми грунтозацепами,
плавно сопряженными с телом покрышки. Гребни протектора имеют вырезы для лучшей сминаемости, тем самым увеличивая пятно контакта с грунтом.
Протектор шины «PINE» — типа «елка» с перекрещивающимися в центре шашками, которые при высоком давлении в колесе образуют непрерывную беговую дорожку
для малой шумности при движении по твёрдому покрытию при универсальном использовании.

На данный момент шины низкого давления «PINE» выпускаются двух моделей: 2-слойная размером 1350х530-24″ и 4-слойная размером 1400х530-24″.

Вышеприведенные размеры указаны при монтаже на диск шириной 384 мм. (15 дюймов).
Однако конструкция позволяет использовать ее и с более широкими дисками — до 500 мм. (20 дюймов)
ширина профиля при этом составит 600 мм.

Видео:Вездеход ШМЕЛЬ на шинах низкого давления PINE 1400х530-24" #2Скачать

Шина низкого давления 1400х530 24 pine

Сообщение Геннадий Хаинов » 07 сен 2014, 20:37

Итак, запущено в серийное производство новое колесо.

Колесо разработано конструкторским коллективом компании Терраника (под моим чутким руководством ))). Серийное производство освоено в Китае, на шинном заводе, производящим колеса для сельскохозяйственной и строительной техники.

Предвосхищая вопрос — «а зачем вы разработали это колесо?» могу открыть маленький секрет. После завершения конструкторских работ и передачи в серийное производство гусеничного вездехода Терраника наше КБ занялось проектированием гаммы колесных вездеходов. И эта покрышка — одна из тех, что будут применяться в этих машинах.

Читайте также: Вальгусные шины какие лучше

При принятии решения о размерности исходили мы исходили не только из своих соображений, но и прогнозируя применение наших колес на существующих пневмоходах. Поэтому был выбран некий компромиссный размер, допускающий применение колеса взамен резины 1300х600, широко используемой. Мотив понятен — разработка и запуск производства — вещи очень затратные, и могут окупиться только при некой серийности.

Разработка колеса выполнена методом компьютерного проектирования, с проведением виртуальных нагрузочных испытаний. Протектор — достаточно редкий, с малым коэффициентом заполнения и развитыми грунтозацепами. Особое внимание при проектировании протектора уделялось снижению концентрации напряжений в резине в местах сопряжения протектора с оболочкой, с целью предотвращения усталостных трещин.

Форма протектора выбиралась исходя из обеспечения максимальных сцепных свойств шины, деформируемости, самоочищаемости, малошумности.

Конструкция покрышки — диагональная, бескамерная. Большая работа при освоении производства была проведена по оптимизации слойности и веса. Первоначально мы планировали делать колеса с двухслойным каркасом, однако первые образцы нас не устроили по результатам стендовых испытаний. И мы перешли на четырехслойную конструкцию, пожертвовав неким утяжелением колеса.
Брекер тоже с первоначально планируемых двух слоев довели до четырех. И в таком виде шина начала производиться. Именно такие покрышки сейчас проходят испытания у Алексея Гринкевича на машине ТРОМ-4.

Но, надо отдать должное китайским инженерам с шинного завода, они смогли довести до ума и двухслойное колесо. И сейчас делается опытно-промышленная партия для эксплуатационных испытаний.

Реальный размер колеса — это отдельная история. Прессформа, по которой вулканизируется колесо, имеет размер 1450х500. Однако после монтажа на диск размеры иные. Более того, они зависят не только от ширины диска (что понятно) но и от слойности. Для наглядности замеры сведены в табличку. Шины монтировались на колеса шириной 384 и 500 мм.

Читайте также: Олга шина часы работы

Видео:Вездеход ШМЕЛЬ на шинах низкого давления PINE 1400х530-24" #1Скачать

Шины низкого давления PINE 1350х530-24″ 2-х слойная

Видео:Вездеход на шинах низкого давления PINE 1540х540-24" #2Скачать

Описание шины низкого давления PINE

Разработка шины выполнена методом компьютерного проектирования, с проведением виртуальных нагрузочных испытаний.
Особое внимание при проектировании протектора уделялось его эксплуатационным качествам и снижению концентрации
напряжений в резине в местах сопряжения протектора с оболочкой, с целью предотвращения усталостных трещин.

Конструкция покрышки — диагональная, бескамерная. Протектор сделан с малым коэффициентом заполнения, с развитыми грунтозацепами,
плавно сопряженными с телом покрышки. Гребни протектора имеют вырезы для лучшей сминаемости, тем самым увеличивая пятно контакта с грунтом.
Протектор шины «PINE» — типа «елка» с перекрещивающимися в центре шашками, которые при высоком давлении в колесе образуют непрерывную беговую дорожку
для малой шумности при движении по твёрдому покрытию при универсальном использовании.

На данный момент шины низкого давления «PINE» выпускаются двух моделей: 2-слойная размером 1350х530-24″ и 4-слойная размером 1400х530-24″.

Вышеприведенные размеры указаны при монтаже на диск шириной 384 мм. (15 дюймов).
Однако конструкция позволяет использовать ее и с более широкими дисками — до 500 мм. (20 дюймов)
ширина профиля при этом составит 600 мм.
