Во время первой мировой войны для лечения раненых с челюстно — лицевыми повреждениями С.С. Тигерштедтом (зубным врачом русской армии, г. Киев) в 1915 г были предложены назубные алюминиевые шины, которые используются по настоящее время в виде гладкой шины — скобы, шины с распоркой (распорочным изгибом) и двучелюстных шин с зацепными петлями и межчелюстной тягой (рис. 18.4.3).
Гладкая шина — скоба используется при линейных переломах нижней челюсти, расположенных в пределах зубного ряда (от центральных резцов до премоляров), при переломах альвеолярного отростка верхней и нижней челюстей (на неповрежденном участке челюсти должно быть не менее 3-х устойчивых зубов с каждой стороны), при переломах и вывихах зубов.
Техника изготовления шины следующая:
— из отожжённой алюминиевой проволоки толщиной 1,8-2 мм, при помощи крампонных щипцов, по зубной дуге изгибают шину (рис. 18.4.4) проводят лигатуры (из бронзо — алюминиевой проволоки) в межзубные промежутки, охватывая каждый зуб с язычной или небной стороны и отгибают медиальный конец проволоки вверх, а дистальный вниз (чтобы дифференцировать медиальные концы лигатур, расположенных между центральными резцами, которые обе загнуты кверху, нужно один конец проволоки с левой или правой стороны всегда загибать вниз);
— после того, как шина уложена на зубной ряд, концы проволочных лигатур скручивают между собой (медиальный конец с дистальным), обрезают скрученные лигатуры, оставляя свободный конец длиной до 5 мм и подгибают их в межзубной промежуток в медиальную сторону (по направлению к средней линии).
Шину с распоркой (рис. 18.4.3-6) изготавливают в тех же случаях, что и гладкую шину. Показанием для ее изготовления является отсутствие одного или нескольких зубов в месте перелома или при имеющемся дефекте костной ткани. Распорочный изгиб располагается всегда только в участке перелома челюсти. Края распорочного изгиба упираются в соседние зубы (во избежание смещения отломков), а глубина его должна соответствовать ширине боковой поверхности зуба, расположенного по краю дефекта.
Шина с зацепными петлями (рис. 18.4.5) накладывается на обе челюсти. Показанием для ее изготовления являются переломы нижней челюсти в пределах зубного ряда или за его пределами как без смещения отломков, так и с их смещением, а также при переломах верхней челюсти (в последнем случае обязательно дополнительно накладывается теменно — подбородочная повязка или стандартная подбородочная праща и головная шапочка).
На каждой алюминиевой шине делают по 5-6 зацепных крючков (петель), которые располагают в области четных зубов (второго, четвертого и шестого). Длина петель около 3-4 мм и они находятся под углом 35-40° к оси зуба. Шины укрепляют к зубам ранее описанным способом (см. технику изготовления шин). На шине, укрепленной на верхней челюсти, петли (крючки)направлены кверху, а на нижней челюсти — вниз. На зацепные петли надевают резиновые кольца (нарезают их из резиновой трубки диаметром около 8 мм). Подтягивать лигатурные проволоки нужно каждые 2-3 дня, а также каждые 5-6 дней (или по мере необходимости) требуется менять резиновую тягу.
Для изготовления назубных шин необходимы следующие материалы:
— алюминиевая проволока диаметром 1,8-2 мм и длиной 12-15 см (в случае большой жесткости ее необходимо прокалить и медленно охладить);
— бронзо-алюминиевая проволока диаметром 0,5-0,6 мм или проволока из нержавеющей стали диаметром 0,4-0,5 мм; инструменты: крампонные щипцы, анатомический пинцет, кровоостанавливающий зажим Бильрота (без зубчиков) или Кохера (с зубчиками), зуботехнические ножницы для резания металла, напильник.
Общие правила при наложении назубных шин:
— подкожно вести 0,5 мл 0,1 % раствора атропина для удобства работы в связи с уменьшением саливации;
— выполнить местное обезболивание, лучше проводниковое;
— начинать изгибание шины с левой стороны челюсти больного (для левшей — с правой); некоторые авторы рекомендуют начинать изгибание шины со стороны перелома;
— шину изгибать пальцами левой руки, удерживая проволоку в правой руке крампонными щипцами (для левшей — наоборот);
— крампонные щипцы располагать на границе проволоки (заготовки) и изогнутого участка шины, предохраняя его от деформации;
— после примерки шины к зубам изгибать ее только вне полости рта;
— изготовленная шина должна обязательно прилегать к каждому зубу хотя бы в одной точке и располагаться междудесневым краем и экватором зуба;
— шину зафиксировать к каждому включенному в нее зубу лигатурной проволокой;
— закручивать лигатурную проволоку только в направлении движения часовой стрелки (так договорились все врачи).
Правильно изготовленная шина должна:
— располагаться в области шеек зубов;
— повторяя кривую зубного ряда;
— ложиться на десневые сосочки и травмировать их.
Это обеспечивает преемственность при уходе за шиной, подтягивании и ослаблении лигатуры.
Начинают изготовление шины с изгибания большого зацепного крючка или зацепного шипа. При изгибании шины алюминиевую проволоку фиксируют крампонными щипцами, а изгибают ее, прижимая проволоку пальцами к щечкам щипцов, чтобы избежать деформации подогнанного к зубам участка шины. Во рту шину примеряют, а изгибают ее вне рта больного. Для примерки изогнутого участка шины его прикладывают к зубам пациента и фиксируют пальцами правой руки в области большого зацепного крючка или зацепного шипа, т.е. в участке уже изготовленной шины.
Читайте также: U1000 цепь шины can инфинити
Это условие весьма существенно. Нельзя примерять шину, удерживая ее за выступающий изо рта участок проволоки, так как это приводит к неправильному размещению шины на зубах. Изготовив шину на одну половину челюсти, переходят к ее изгибанию на другой половине. При этом длинный конец проволоки заготовки необходимо отогнуть на 180°, оставляя ее кусок, достаточный для изготовления второй половины шины.
Видео:Наложение ШинСкачать
Шина тигерштедта с зацепными петлями показания
Одночелюстная связующая шина с распорочным загибом (распоркой). Эту шину изгибают так же, как и гладкую связующую скобу. Она применяется при наличии костного дефекта и дефекта зубных рядов. Отличается она от гладкой шины только тем, что в области недостающих зубов или дефекта костной ткани в шине делают изгиб проволоки, соответствующий по размеру расстоянию между зубами, ограничивающими дефект. Распорку изгибают в участке шины, которая прилегает к дефекту и имеет форму.
Верхняя часть изгиба (перекладина) обращена в полость рта, а боковые части охватывают апроксимальные поверхности зубов, ограничивающие дефект.
Шина с зацепными петлями. Шину изгибают так же, как и гладкую связующую шину-скобу. Она отличается от скобы только тем, что имеет петли. Для ее изготовления берут кусок проволоки длиной 18—20 см, сечением 2 мм. Всего петель должно быть изогнуто 5—6 на всей челюсти. Первая петля должна быть сделана на расстоянии от конца шины 2—3 см, длина петли не должна превышать 3—4 мм. Петли изгибают следующим образом.
Крампонными щипцами захватывают проволоку в точке, отстающей от конца на 2—3 см, и делают пальцами изгиб проволоки вверх под прямым углом, затем захватывают щипцами вертикальную часть проволоки и отгибают ее вниз, после этого захватывают щипцами вторую получившуюся сторону изгиба и отгибают в горизонтальном направлении проволоку. Таким образом, получается петля, стороны которой отстают друг от друга на толщину щечки щипцов.
Тогда захватывают обе стороны петли и плотно прижимают друг к другу. Изготовив первую петлю, приступают к изгибанию остальных петель, сохраняя расстояние между двумя петлями, равное примерно 1 см. Петли должны изгибаться с таким расчетом, чтобы петли на нижней шине были расположены против петель на верхней шине. Шину привязывают к зубам таким образом, чтобы петли были расположены по направлению к десне под углом 35—45°. Более близкое прилегание петли к десне может вызвать при надевании на нее резиновых петель образование пролежней. Так изготовляют шину с зацепными петлями по А. А. Лимбергу.
По Рауэру (Померанцевой-Урбанской), петли должны быть перпендикулярно расположены по направлению к зубам, но для того чтобы они не травмировали десны и в то же время лучше удерживали резиновые кольца, концы их расплющивают молоточком и загибают кверху на верхней шине и книзу на нижней шине. Во время Великой Отечественной войны применялись главным образом шины с зацепными петлями по А. А. Лимбергу.
А. А. Лимберг предлагает на шине делать не только зацепные петли, но и одну—две дополнительные петли, получающиеся благодаря закручиванию проволоки на 360°. Путем сжатия зацепных петель можно немного укоротить шину, а сжатием дополнительных петель можно получить удлинение шины. Таким образом, используются разного вида петли для исправления длины шины.
Затем шины фиксируют проволочной лигатурой описанным способом ко всем зубам, за исключением недостаточно устойчивых зубов, надевают на зацепные петли резиновые кольца, при помощи которых репонируются отломки и фиксируется нижняя челюсть к верхней.
Видео:ПЕРЕЛОМ НЧ ДВУХЧЕЛЮСТНОЕ ШИНИРОВАНИЕСкачать
Индивидуальные назубные проволочные шины
Проволочные назубные шины С.С.Тигерштедта. (1916)

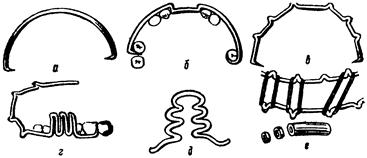

Различают пять основных видов этих шин: а) гладкая шина-скоба, б) шина с распорочным изгибом, в) шина с зацепными петлями, г) шина с наклонной плоскостью, д) шина с опорной плоскостью. Для изготовления назубных шин необходимы: алюминиевая проволока диаметром 1,8-2,0 мм и длиной 12-15 см. или проволока из нержавеющей стали диаметром 1,3-1,5 мм, для фиксации шин применяется бронзово-алюминиевая лигатурная проволока диаметром 0,5-0,6 мм или полиамидная нить. Недостатком проволочных назубных шин является невозможность применения их в случае глубокого прикуса с отвесным или ретрузионным положением зубов.
1. Гладкая шина-скобаможет быть использована для лечения переломов нижней челюсти при условии, что на большем отломке находится не менее 4, а на меньшем – не менее 2 устойчивых зубов. При этом зубы, находящиеся в щели перелома в расчет не берутся.
1) односторонний линейный перелом нижней челюсти, расположенный в пределах зубного ряда, без смещения или с легко вправимыми отломками в пределах фронтальной группы зубов;
2) переломы альвеолярной части нижней челюсти и альвеолярного отростка верхней челюсти;
3) переломы и вывихи зубов, когда с двух сторон на неповрежденных участках челюсти имеются устойчивые зубы;
4) шинирование зубов при остром одонтогенном остеомиелите и пародонтите.
Читайте также: Наложение транспортной шины при переломе стопы
5) для профилактики патологического перелома нижней челюсти, перед проведением операций секвестрэктомии, цистэктомии, цистотомии, резекции части челюсти и др.;
6) неполные переломы (трещины) нижней челюсти.
2. Шина с распорочным изгибом в области дефекта зубного ряда.
Односторонний перелом нижней челюсти без смещения или с легко вправимыми отломками, если щель перелома проходит через альвеолярную часть, лишенную зубов.
3.Шина с зацепными петлями.
1) переломы нижней челюсти за пределами зубного ряда;
2) переломы нижней челюсти в пределах зубного ряда при наличии на большем отломке 4-х, а меньшем – 2-х устойчивых зубов;
3) переломы нижней челюсти с трудно вправимыми отломками, требующими вытяжения;
4) двусторонние, двойные и множественные переломы нижней челюсти;
5) перелом верхней челюсти (с обязательным использованием подбородочной пращи);
6) одновременные переломы верхней челюсти и нижней челюсти (дополняется подбородочной пращей).
4.Шина с наклонной плоскостью.
1) при значительных дефектах нижней челюсти в результате травматического остеомиелита, огнестрельного ранения или после операций по поводу резекций. Предотвращает смещение отломка в сторону полости рта, устанавливая его в правильном артикуляционном соотношении с противоположным зубным рядом.
2)переломы в области восходящей ветви.
5. Шина с удерживающей плоскостью.
Показания к применению: на верхнюю челюсть для удержания тампонов, лоскутов мягких тканей неба при повреждениях или в послеоперационный период.
Метод Бетельмана А.И. и Фиделя М.П.
Метод представляет собой модификацию метода Тигерштедта.
На верхней челюсти укрепляют шину с зацепными петлями; на каждом отломке нижней челюсти к 1-2 зубам привязывают с помощью лигатуры резиновые кольца и надевают их на петли верхней шины. Таким образом, смещенные отломки устанавливают в правильном положении. После этого изгибают проволочную шину с зацепными петлями на весь зубной ряд нижней челюсти, снимают резинки, проводят несколько проволочных лигатур между зубами на отломках нижней челюсти, и прикрепляют готовую шину к зубам, проводя двучелюстное шинирование по методу Тигерштедта.
Шина В.А.Энтелиса (витая шина-распорка)
Показания: переломы нижней челюсти с дефектом костной ткани во фронтальном отделе.
Стальная шина 3. Н. Померанцевой-Урбанской (три варианта).
- дуга, перемещающая беззубый отломок книзу при помощи пелота;
- дуга, перемещающая отломок книзу при наличии устойчивых;
- дуга с распоркой при наличии дефекта кости.
Шина изготавливается из стальной нержавеющей проволоки диаметром 1,3—1,5 мм. Техника изгибания такая же, как при изгибании алюминиевой проволоки. Показана в тех случаях, когда прочность алюминиевой шины недостаточна. Эта шина может быть использована не только для фиксации, но и для репонирования отломков челюсти, при этом благодаря ее прочности могут быть расширены показания к применению одночелюстной шины .
Шинирование по Г.В.Кручинскому и С.И.Суботько (1989).
Отличительная особенность данного вида шинирования состоит в использовании в челюстно-лицевой травматологии законов и правил биомеханики, которые заключаются в том, что основные траектории напряжений, по мнению авторов, проходят вдоль язычной поверхности тела нижней челюсти. Таким образом, проволочную шину рациональнее располагать на язычной поверхности зубов. Шина фиксируется лигатурной проволокой к каждому зубу затем из лигатурной проволоки, выведенной в преддверие полости рта, формируются зацепные Т-образные крючки для межчелюстного вытяжения.
Показания к применению: переломы нижней челюсти при достаточном количестве устойчивых зубов на отломках (способ особенно эффективен при переломах подбородочного отдела нижней челюсти).
Шинирование по П.И.Попудренко и А.И.Степанову.
Межчелюстное вытяжение по П.И. Попудренко осуществляется с помощью резиновых колец, на которые надеты по два S-образных крючка из стальной (нержавеющей) проволоки. Один из крючков фиксируется за гладкую проволочную верхнечелюстную шину, а другой – за такую же нижнечелюстную шину. А.И. Степанов перелагает на гладкую шину-скобу надевать специальные, заранее заготовленные плоские крючки из латуни, нержавеющей стали или дюралюминия. Они свободно перемещаются по шине и, по мере ее закрепления, устанавливаются в необходимых местах между лигатурами.
Показания к применению те же, что и для шины Тигерштедта.
Двойная шина Бадера И.Я. Способ фиксирования ее к зубам облегчен, хорошо удерживает отломки, так как она двойная – с вестибулярной стороны зубы фиксирует шина по Тигерштедту с зацепными петлями, а с оральной – проволочная лигатура.
а) вестибулярная шина Тигерштедта плотно прилегает к зубному ряду. Свободный конец ее изогнут в виде петли, через которую проведена лигатура, оба конца ее размещены с язычной стороны зубов, их выводят в промежуток между клыком и боковым резцом.
б) шина фиксирована прямой узловой вязью.
Шинирование по методу А.П.Вихрова и М.А.Слепченко
Оно состоит в том, что бронзово-алюминиевая лигатура фиксируется на зубном ряду при помощи полиамидной нити с язычной стороны, и сама, в свою очередь, фиксирует с вестибулярной стороны алюминиевую шину (гладкую или с зацепными петлями).
Шинирование по методу П.З.Аржанцева.
Состоит в том, что гладкие назубные проволочные шины скрепляют полиамидной нитью, таким образом исключается необходимость в зацепных крючках или петлях.
Шины с применением пластмассы холодного отверждения:
Шина по М.Р.Марею (1958)
Пластмассовая шина с лигатурной фиксацией каждого зуба полиамидной нитью (диаметром 0,3-0,4мм) или проволочной лигатурой с установлением пластмассовых штифтов (длиной 5-6 мм) для межчелюстного вытяжения. На нити и узелки на вестибулярной поверхности зубов при помощи шприца и специальной канюли ровным слоем наносится пластмасса холодного отверждения.
Читайте также: Эксплуатация авто с зимними шинами
П.М.Егоров, А.И.Маркин с соавторами предложили для этой цели специально изготовленную металлическую формочку в виде изогнутого по дуге желобка (1960).
Шина по М.Р.Марею, в модификации И.Е. Корейко. При наложении шины используются бусинки и специальные заготовки, исполненные заводским путем;
Шина по М.Р.Марею в модификации Л.П.Пикалова – вместо формочек пластмасса накладывается из специального шприца.
Показания к применению: для одночелюстного шинирования при переломах обеих челюстей без смещения отломков и дефекта кости с сохраненными зубными рядами.
Шинирование по Л.Сазаме и Н.Г. Бадзошвили
При наложении шины используется эластичная перфорированная форма, с помощью которой концы лигатур покрываются пластмассой холодного отверждения в тестообразной стадии.
Показания к применению: для межчелюстного шинирования при переломах нижней челюсти.
Шинирование по М.Б.Швыркову.
Шинирование по М.Б.Швыркову предусматривает одномоментное изготовление пластмассовых назубных шин и зацепных петель для межчелюстного вытяжения.
Метод М.Б.Швыркова является модификацией шинирования по Л.Сазаме, который фиксировал отломки челюстей шиной из проволочной дуги, укрепленной на зубах быстрополимеризующейся смолой, и метода И.Е.Корейко, который к этим шинам добавил ретенционные пункты из пластмассовых бусинок. Методика шинирования по М.Б.Швыркову представляет собой лигатурное шинирование зубов обеих челюстей с помощью полиамидной нити с зафиксированными пластмассовыми бусинами на вестибулярных поверхностях. С помощью воскового дугообразного желобка накладывается пластмасса, до того, как она затвердела, в нем проделывают отверстия горячим металлическим стержнем. Выступающие из отверстий отростки пластмассы, после затвердевания после затвердевания будут служить зацепными крючками, с помощью которых будет осуществляться межчелюстная фиксация резиновыми кольцами.
Показания к применению: те же, что и для проволочных шин, т.е. можно изготовлять и гладкую шину, и шину-скобу с распорочным изгибом и с зацепными петлями. Основное преимущество их в том, что значительно облегчается уход за больным, нет необходимости подтягивания лигатур.
Шинирование по Б. Я. Кельману.
На лабораторно изготовленные базисные пластинки из пластмассы холодного отверждения, в боковых участках снаружи помещают прикусные валики из пластмассы холодного отверждения в тестообразной стадии. Базисы вводят в полость рта, где благодаря податливости пластмассы челюсти устанавливаются в состояние центральной окклюзии. Дальнейшее лечение проводится в сочетании с пращевидной повязкой. При внелабораторном изготовлении шины из пластмассы холодного отверждения в тестообразной стадии моделируют непосредственно в полости рта по контурам зубных рядов.
Шинирование по В.К.Пелипасю.
Методика шинирования состоит в том, что на зубах обеих челюстей (центральный резец, клыки и первые моляры) с помощью капроновой нити фиксируются крючки из стальной нержавеющей проволоки. Крючки имеют форму изогнутых петель и заранее приготавливаются зубным техником. Пластмасса холодного отверждения накладывается ровным узким слоем на зубной ряд, а также основания прикрепленных к зубам крючков, из импровизированного тюбика, изготовленного из целлофанового кулька.
Показания к применению: межчелюстное вытяжение, иммобилизация при переломах нижней челюсти за пределами зубного ряда. При свежем переломе нижней челюсти в пределах зубного ряда достаточно наложить шину В.К.Пелипася только на нижнюю зубную дугу, вправив и удержав отломки в правильном положении. Шина Пелипася удобна для применения благодаря быстроте наложения, прочности фиксации фрагментов челюсти, равномерности распределения силы межчелюстного вытяжения по длине всей монолитной пластмассовой шины, возможности соблюдения гигиены полости рта, отсутствию необходимости подтягивания лигатур, а также избавляет больных от длительного пребывания в стационаре и частых контрольных осмотров при амбулаторном лечении. Шину нетрудно снять. Недостатки данного метода, это невозможность коррекции шины в процессе лечения и опасность образования пролежней на верхушках межзубных сосочков.
Для шинирования по Р.М.Фригофу используют назубные пластмассовые шины-каппы из быстротвердеющей пластмассы. После репозиции отломки фиксируют лигатурной повязкой. Затем проволочную лигатурную фиксацию и зубы покрывают валиком из незатвердевшей стиракриловой массы. Сформированная из нее каппа не должна доходить до переходной складки слизистой оболочки в области нижней челюсти.
Показания к применению: центральный перелом нижней челюсти с небольшим смещением отломков и наличием на них зубов.
Шину из быстротвердеющей пластмассы можно приготовить в виде каппы непосредственно в полости рта больного. Показания: неполный вывих зуба. В шину включают не менее двух здоровых зубов с каждой стороны от вывихнутого зуба. Режущий край вывихнутого зуба освобождают от пластмассы, чтобы он не испытывал дополнительного давления. Кроме того это дает возможность проводить электроодонтометрию и, если необходимо, произвести депульпацию зуба. Шину накладывают на срок не менее 5-6 недель. Необходимо воском защитить десневой край от ожога пластмассой. Э.Я. Варес предлагает делать каппы методом штамповки из листового полиметилметакрилата в специальной пресс-форме.
Пластмассовые шины имеют недостатки: 1) укрепление пластмассовых шин полиамидной нитью недостаточно прочно в связи с растяжением последней; 2) пластмассовые шины в виде капп изменяют окклюзию, громоздки, повреждают десневые сосочки и нарушают гигиену полости рта.
