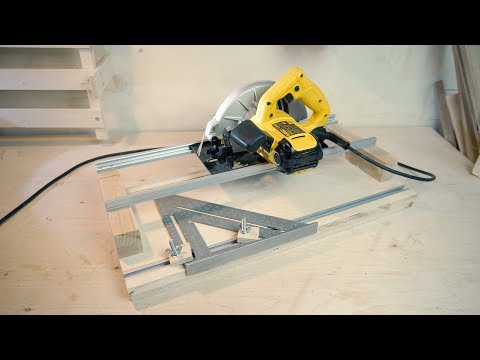

Видео:Направляющая шина для дисковой пилы своими руками за несколько минутСкачать

Направляющая шина для дисковой пилы своими руками за несколько минут

Изготовление параллельного упора и других полезных приспособлений для циркулярки

Ручная дисковая электропила, которую по-простому называют циркуляркой, – удобный инструмент по резке и раскрою пиломатериалов.

В комплекте с ней обычно поставляются приспособления, помогающие мастеру в работе.

Но такие же приспособления можно сделать или улучшить собственноручно. Да и опыт работы рано или поздно приведет к появлению полностью самодельных приспособ (так их называют), которые при всей незамысловатости способны изрядно облегчить распиловку и сэкономить время.

Видео:Крутой девайс с AliExpress! Параллельный упор для циркулярной пилы.Скачать

Крутой девайс с AliExpress! Параллельный упор для циркулярной пилы.

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск.

Видео:Направляющая для циркулярной пилы с упором для торцевания брусков и досок.Скачать

Направляющая для циркулярной пилы с упором для торцевания брусков и досок.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок. Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм. С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°. Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху. Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Видео:Направляющая шина для минипилы P.I.T. PMS89-TS.Скачать

Направляющая шина для минипилы P.I.T. PMS89-TS.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Видео:Несколько простых приспособлений для ручной дисковой пилы. Часть 1Скачать

Несколько простых приспособлений для ручной дисковой пилы. Часть 1

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Видео:Направляющая шина для дисковой пилы своими руками. ЖКВ СаморучкаСкачать

Направляющая шина для дисковой пилы своими руками.  ЖКВ Саморучка

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах. Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

  • в основании делаются продольные пазы под шпонки;
  • шпонки из твердого дерева крепятся на упорной планке;
  • между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
  • в основании вырезается отверстие под пильный диск циркулярки;
  • по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Видео:Лучший быстрозажимной параллельный упор для дисковой пилы. Проще простого!Скачать

Лучший быстрозажимной параллельный упор для дисковой пилы. Проще простого!

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Видео:Шина для циркулярной пилы - Ровный спил за копейкиСкачать

Шина для циркулярной пилы - Ровный спил за копейки

Как своими руками сделать направляющую шину для циркулярной пилы: подробное описание

Работа с циркулярной пилой имеет ряд особенностей: необходимы дополнительные приспособления, чтобы обеспечить правильный ровный рез. Поэтому так важен элемент, который называется «шина». Он действенно помогает в работе, дает возможность правильно и точно обрабатывать любую заготовку.

Шина упор для циркулярной пилы

Работать производительно без этого элемента невозможно. Он облегчит работу, позволит соблюсти требования техники безопасности.

Шины бывают:

Шина упор для циркулярной пилы

Существует и другая дифференциация направляющих шин. Они могут быть:

Шина упор для циркулярной пилы

А также существуют шины сложной конфигурации, благодаря которым можно обрабатывать заготовки нестандартной формы. По способу применения направляющие для циркулярной пилы дифференцируются на два типа.

  • Универсальные шины. Этот вид направляющих может подходить для любых агрегатов: как для дисковой пилы, так и для ручного инструмента.

Шина упор для циркулярной пилы

  • Шины также могут быть специализированными, предназначенными для решения профессиональных задач, выполнимых только на данном оборудовании. Такие устройства работают только с пилами циркулярного типа.

Шина упор для циркулярной пилы

  • Шина для резки поперечин – это самое простое устройство. С таким инструментом можно делать заготовки с точным углом 45 (90) градусов. Основание делается из плотного текстолита или фанеры. Опорные бруски размером бывают 22х22 мм.

Шина упор для циркулярной пилы

Перед началом работы с шиной проводятся определенные манипуляции:

  • проверяется поверхность направляющих на предмет деформаций;
  • тестируется надежность зажимов;
  • проверяется, насколько шина соответствует материалу, с которым придется работать.

Шина упор для циркулярной пилы

Универсальная шина (рейка) для циркулярной пилы может быть сделана из металла или дерева, но самое главное – она не должна деформироваться.

Используются чаще всего шины следующих конфигураций:

Шина упор для циркулярной пилы

Направляющие элементы крепятся к основанию с помощью саморезов, болтов с гайками, шурупов.

Основное предназначение шин:

  • обеспечение точности в работе и качество распила;
  • обеспечение безопасной работы;
  • создание различных конфигураций распила.

Благодаря этому полезному приспособлению можно делать как продольные, так и поперечные распилы, регулировать параметры обрабатываемого элемента. Допустимо также проводить пакетное торцевание нескольких заготовок.

Шина упор для циркулярной пилыШина упор для циркулярной пилы

Упорная линейка может применяться для работы таких агрегатов:

  • электрический лобзик;
  • механическая пила для дерева;
  • циркулярная пила.

Чтобы сделать линейку для безопасного упора, следует подыскать полоску фанеры. Ее ширина должна быть больше параметров площадки на 22 см. Из этого фрагмента изготавливается сама линейка, остатки материала применяются для создания упора в районе основания, которые крепятся с помощью саморезов.

Прежде чем начинать работать, желательно протестировать конструкцию, сделав несколько пробных надрезов на незначимых деревянных фрагментах.

Результат теста дает возможность понять:

  • как ведет себя инструмент;
  • уровень вибрации;
  • размеры реза;
  • какие необходимо прикладывать физические усилия во время работы.

Крепления и упор для торцовочной плиты играют в работе важную роль. Креплениями являются:

Все они дают возможность надежно закрепить заготовку в нужном положении. А также надежный фиксирующий упор позволяет обрабатывать материал перпендикулярно древесным волокнам.

Упор, сделанный в заводских условиях, часто не соответствует запросам, он значительно снижает широту применения, производитель обычно задает жесткие рамки по длине. Для обработки больших досок требуется упор других технических характеристик, поэтому мастера делают подобные приспособления самостоятельно.

При работе следует принимать во внимание такие детали:

  • размеры заготовок;
  • технические особенности инструмента;
  • частоту применения инструмента.

Рекомендуется правильно оценивать параметры заготовок и материал, использованный для их изготовления.

А также при работе рекомендуется контролировать:

  • длину реза;
  • производительность агрегата;
  • какой ширины получается паз;
  • специфику применения пилы;
  • оптимальное направление распила;
  • допустимую плотность изделия;
  • последовательность применения системы обеспечения безопасности.

Правильно сделанная шина обеспечивает качество работы, радикально упрощает решение производственных задач. Если вся подгонка направляющих сделана правильно, то точность реза возрастает до 98%.

При выборе необходимого инструмента следует учитывать особенности рабочего инструмента, а также материал, с которым приходится иметь дело. Самые популярные направляющие – это шины, сделанные в Германии («Бош») и Японии («Макита»). Устройства от этих производителей обеспечивают абсолютную точность линии реза.

Стоят шины недешево, но со временем они окупаются, если их использовать в производстве.

Для бытовых нужд дорогие шины покупать необязательно, проще сделать их самостоятельно или заказать у мастера.

Прежде чем покупать инструмент, следует убедиться в том, что в нем нет дефектов (отсутствует кривизна). Повреждения нередко возникают во время транспортировки.

Лучше всего покупать инструмент на торговых площадках, которые пользуются хорошей репутацией, предоставляют гарантийные сроки.

Из отечественных производителей хороший инструмент делает «Интерскол». Размеры шин:

Материал изготовления – алюминий со специальным напылением, присутствует защитная пленка, которая предохраняет от повреждений. Планка сочетается по формату с моделями ДП-235 и ДП-210/1900ЭМ.

Шина под названием «Седло» идеально подходит отрезания самых разных брусьев. Состоит из таких элементов:

  • спинка;
  • две боковины (до 6 мм толщиной);

Боковины делаются таких размеров, чтобы была опора для диска.

«Макита» делает направляющие для устройств SP6000 и СА5000. К ним можно присоединять переходники, которые подходят для ручного инструмента.

Bosch производит 4 типа шин:

  • 810х143 мм;
  • 1105х143 мм;
  • 1610х143 мм;
  • 2110х143 мм.

Читайте также: Двухпроводной последовательный интерфейс twi особенности определение шины twi

Есть также переходник, который позволяет компилировать направляющие без каких-либо зазоров. Производители DeWalt, Elitech, Hitachi нередко изготавливают шины исключительно для своего оборудования.

Если шины требуются для профессионального использования, где требуется высокая точность и безупречность реза, то лучше всего покупать комплектующие у компаний, специализирующихся на выпуске подобной продукции, например, Skil.

В первую очередь следует правильно отрегулировать направляющий шлиц, который находится на столе и на диске. Для этого применяется циферблатный измерительный прибор, что даст возможность скорректировать все слоты на столе. Зубья проверяются как с фронтальной части, так и с тыла. Погрешность составляет не более 0,051 мм.

Работать можно также с помощью линейки-транспортира, но для ее применения необходимо иметь хороший практический опыт: прибор может давать значительную погрешность.

Далее следует проверить опорную часть пилы, при этом погрешность не должна быть более 0,051 мм. В случае если подобные параметры не будут соблюдаться, то появится нежелательное смещение.

Дальше доводится резец, который носит название «расклинивающий»: он должен точно совмещаться с лезвием. Регулировку следует делать с обеих сторон путем подкручивания специальных шайб. Если есть необходимость снимать резец, то следует запомнить положение регулировочных шайб.

Важно затянуть фиксирующие болты таким образом, чтобы не сбилась тонкая настройка: иначе все придется начинать заново.

При работе станка неизбежно возникает вибрация. Если болты будут плохо закреплены, настройка направляющих будет нарушена. Креплениям и фиксаторам следует уделять повышенное внимание, каждый раз в начале трудового процесса их следует проверять.

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

  • уголок;
  • труба торцовочная;
  • металлическая направляющая;
  • ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Металлические направляющие рекомендуется регулярно обрабатывать антикоррозийными праймерами.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования. При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд.

Материалы, которые потребуются для изготовления универсальной шины:

  • фанера или ДСП;
  • эпоксидный клей;
  • саморезы.

Из инструментов нужны будут:

  • фиксаторы;
  • турбинка;
  • линейка-транспортир;
  • наждачка мелкая;
  • маркер.

Сделать самостоятельно хорошие направляющие для циркулярной пилы – задача несложная, если предварительно правильно все рассчитать и нарисовать схему.

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

  • правило строительное (2 метра);
  • фиксаторы;
  • пропиленовые фрагменты;
  • уголок или профиль из алюминия;
  • бруски из дерева 12 мм;
  • плиты ДСП;
  • ламинат.
  • уголки из металла одинаковых параметров;
  • крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
  • болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Чтобы надежно закрепить узел, требуется использовать болты, а также рекомендуется несколько раз проверить параметры установленных уголков. Этот агрегат дает возможность резать доски любого формата с идеальным качеством и точностью.

Чтобы сделать подобный узел, потребуются следующие элементы:

  • строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
  • фиксаторы (их количество зависит от точек крепления);
  • направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

  • с правила снимаются ручки (если они присутствуют);
  • из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
  • сделанная конструкция крепится к деревянному бруску.

Сделанная шина обязательно должна быть проклеена мягким материалом, что даст возможность избежать образования дефектов. Периодически необходимо будет проводить профилактический осмотр правила и его правку (при необходимости).

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

  • профиль «П»;
  • фурнитура крепежная;
  • листовая фанера (можно взять отходы).

А также необходим будет инструмент:

  • дрель;
  • ключи гаечные;
  • линейка или рулетка.

Подобная шина может служить долгое время: алюминиевый профиль надежен, он практически не деформируется. Алюминиевый профиль играет роль рельс, которые определяют направление движения заготовки.

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии.

Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом.

Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Подобные манипуляции требуются для того, чтобы попадание с разметкой было максимально точным. Все это может сократить глубину пропила и позволит увеличить удобство в работе.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Видео:Шина-направляющая для циркулярной пилы своими руками.Из чего складывается точность.Скачать

Шина-направляющая для циркулярной пилы своими руками.Из чего складывается точность.

Направляющая для ручной циркулярной пилы

LeoBrynn 8-11-2019, 17:58 7 680 Приспособления

Шина упор для циркулярной пилы

Здравствуйте, уважаемые читатели и самоделкины!Многим из Вас приходится пользоваться ручной циркулярной пилой, и для точного отрезания заготовок требуются различные упоры или приспособления.В данной статье, автор YouTube канала «김팀장 크래프트Dekay’s Crafts» расскажет Вам, как он изготовил простую, но весьма точную направляющую для разрезания длинных деталей.Материалы.— Листовая фанера— Клей ПВА— Саморезы по дереву— Наждачная бумага.Инструменты, использованные автором.— Ручная циркулярная пила

— Орбитальная шлифовальная машинка

— Струбцины— Японская пила— Шуруповерт— Сверла Форстнера— Угольник, рулетка, карандаш.Процесс изготовления.Ранее он использовал для этого лист фанеры с упором, однако его не устраивал тот момент, что край подошвы пилы висит в воздухе.Шина упор для циркулярной пилыОн измеряет ширину подошвы, и приступает к вырезанию заготовок. Первым делом делаются две длинные планки шириной 25 мм из фанеры.Шина упор для циркулярной пилыШина упор для циркулярной пилыШина упор для циркулярной пилыДля основания потребуется широкая деталь, на 50 мм шире подошвы пилы.Шина упор для циркулярной пилыШина упор для циркулярной пилыПолученные детали складываются следующим образом, так получается два боковых ограничителя.Шина упор для циркулярной пилыШина упор для циркулярной пилыВсе заготовки тщательно шлифуются орбитальной машинкой.Шина упор для циркулярной пилыДлины основания оказалось многовато, и еще потребуются две детали для упоров на краях.Итак, мастер приклеивает первую боковую планку, и фиксирует ее зажимами.После высыхания клея, планка дополнительно фиксируется к основанию саморезами. Предварительно высверливаются пилотные отверстия с зенковкой.Теперь можно приклеивать вторую планку, однако тут существует один нюанс, подошва должна достаточно легко ходить между направляющими, однако иметь минимальный люфт.С этой целью мастер решил соединить направляющую планку с основанием саморезами, не дожидаясь высыхания клея. Он попросту сдвигал пилу вдоль них, и сразу фиксировал планку саморезом.Две оставшиеся части планок срезаются, из них как раз и будут изготовлены упоры.Обрезает их по ширине, смазывает клеем, и прикручивает к основанию.Остается только разметить линию, по которой будет проходить пильный диск, и высверлить по ней несколько отверстий сверлом Форстнера.Вдоль основания направляющей делается длинный пропил. Причем нет необходимости дорезать после циркулярной пилы его лобзиком. Как раз те целые участки основания, куда не достанет ее диск, по причине остановки подошвы о крайние упоры, и создадут этому приспособлению некие ребра жесткости, и не дадут направляющей изгибаться.Его края тщательно обрабатываются наждачной бумагой.Теперь становится понятно назначение отверстий, через них отлично видно разметку детали.Вот такая направляющая получилась у мастера. Для лучшего скольжения пилы вдоль направляющих, внутреннюю часть основания стоит обработать аэрозольной силиконовой смазкой, ее часто применяют автолюбители. А на нижнюю поверхность можно приклеить лист наждачной бумаги, тогда она будет жестко сидеть на заготовке, и риск ее сдвинуть будет минимален. Также не снимайте защитный кожух с таких инструментов, и не используйте их при его неисправности!Благодарю автора за простое, но полезное приспособление для циркулярной пилы!Всем хорошего настроения, удачи, и интересных идей!Авторское видео можно найти здесь.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Видео:Приспособление для циркулярки своими руками Так циркулярная пила режет идеально ровноСкачать

Приспособление для циркулярки своими руками  Так циркулярная пила режет идеально ровно

Параллельный упор для циркулярки, направляющая шина, приспособление с линейкой: как сделать своими руками

Ручная дисковая электропила, которую по-простому называют циркуляркой, – удобный инструмент по резке и раскрою пиломатериалов.

В комплекте с ней обычно поставляются приспособления, помогающие мастеру в работе.

Но такие же приспособления можно сделать или улучшить собственноручно. Да и опыт работы рано или поздно приведет к появлению полностью самодельных приспособ (так их называют), которые при всей незамысловатости способны изрядно облегчить распиловку и сэкономить время.

Шина упор для циркулярной пилы

Параллельный упор

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

Шина упор для циркулярной пилы

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм.

Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы.

Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Шина упор для циркулярной пилы

Обратите внимание! Надо помнить о безопасности – при осуществлении пропилов менее 15 мм брусок не позволяет защитному кожуху закрывать пильный диск.

Упор для поперечных и угловых резов

Приспособление для поперечных резов тоже часто используется. С его помощью распилы досок проходят быстро и точно под углом 90°. Применяется такой упор и для торцевания досок.

Его основа – лист фанеры толщиной 10 мм. На нем клеем или саморезами закрепляют направляющий брусок или рейку высотой не менее 20 мм.

С нижней стороны основы крепят упор, перпендикулярный направляющей и сделанный из такого же бруска.

Шина упор для циркулярной пилы

Лишнюю часть основы (от направляющей до пильного диска) отрезают. Поскольку это расстояние для каждой модели ручной циркулярки разное, то и приспособление делается всегда индивидуально. К обрабатываемому материалу его обычно крепят струбцинами.

Продвинутые умельцы изготавливают свои крепежные устройства из деревянных шайб, одна из которых имеет форму эксцентрика. Прижим осуществляется барашковой гайкой на винте. Такое зажимное устройство позволяет очень быстро закрепить упор на пиломатериалах разной ширины.

Шина упор для циркулярной пилы

Если с другой стороны направляющей установить такой же брусок, но закрепленный под углом 45° к первому, а затем так же отрезать пилой часть основы под 45°, то получится угловой универсальный упор для пропилов и под 45°, и под 90°.

Более универсальная конструкция углового упора получится в случае обеспечения вращения бруска. А за соблюдением угла можно следить по транспортиру, закрепленному сверху.

Следует заметить, что изготовление транспортира для циркулярки своими руками – более сложная задача.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Шина упор для циркулярной пилы

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

Читайте также: Какого класса шины ханкук

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Шина упор для циркулярной пилы

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами.

С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки.

При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Кромочный упор

Это уже достаточно сложное приспособление, требующее времени и точности при изготовлении. Оно позволяет проводить распил параллельно кромке разрезаемого материала. Полезным будет перед началом работы сделать его чертеж, чтобы не промахнуться в размерах.

Вообще-то такой упор есть в комплекте дисковой пилы, но его малая длина не всегда обеспечивает ровный пропил. Большой размер и желаемая прочность требуют изготовления основы упора из фанеры толщиной не менее 15 мм. Из нее же можно сделать и упорную планку.

Шина упор для циркулярной пилы

  • в основании делаются продольные пазы под шпонки;
  • шпонки из твердого дерева крепятся на упорной планке;
  • между продольными пазами делается еще один сквозной паз для закрепления упорной планки при работе;
  • в основании вырезается отверстие под пильный диск циркулярки;
  • по бокам основания ставятся ограничительные планки для установки циркулярки и предусматриваются зажимы для ее надежного закрепления.

При установке упора на обрабатываемый материал упорная планка перемещается в пазах основы на нужное расстояние и закрепляется через сквозную прорезь зажимным барашковым винтом. Для того чтобы не мучиться каждый раз с линейкой, можно закрепить ее (или кусок рулетки) на основе упора вдоль направляющих пазов.

Полезные хитрости и советы

Есть такие мелкие приспособления, которые даже инструментом зазорно считать. В то же время они отлично помогают при распиле. Это хитрости бывалых мастеров.

Шина упор для циркулярной пилы

Шаблон-заготовка

При резке большого количества одинаковых деталей можно первую из них использовать как шаблон для резки последующих экземпляров. Надо всего лишь с одной стороны первого образца закрепить упорную деталь шириной, соответствующей расстоянию от края плиты до режущего диска. Устанавливая такой шаблон на отрезаемый материал, можно сделать множество одинаковых деталей без разметки.

Шина упор для циркулярной пилы

Установочные бруски

Простейшая деталь, облегчающая установку любого упора и направляющей по разметке, – брусок небольшого сечения. На нем нанесены пропилы, расстояние между которыми равно отрезку от конца подошвы пилы до пильного диска. Два таких бруска помогут установить любые направляющие быстро и точно на требуемом отступе от разметочной линии. Останется только закрепить направляющую.

Защита от вырывания материала

Защитой может стать любой брусок, по ширине соответствующий толщине разрезаемой заготовки. Если его закрепить на месте выхода пильного диска из обрабатываемого материала, то он сработает как ограничитель и послужит защитой от вырывания и сколов.

Этими приспособлениями не ограничивается набор полезных самоделок, которые облегчают работу с ручной дисковой пилой. Эти – самые простые в изготовлении. Другие требуют времени и навыков. Но умельцы даже такой прибор, как транспортир для циркулярки, делают своими руками. Было бы желание.

Видео:ТОРЦОВОЧНАЯ СИСТЕМА ИЗ ЦИРКУЛЯРНОЙ ПИЛЫ !!!Скачать

ТОРЦОВОЧНАЯ СИСТЕМА ИЗ ЦИРКУЛЯРНОЙ ПИЛЫ !!!

Направляющая шина для дисковой пилы

Любой гражданин, впервые приобретая режущий
электроинструмент для домашних работ, очень быстро приходит к заключению, что,
несмотря на все прелести покупки, сама по себе обеспечить ровный рез она не в
состоянии. Необходимы дополнительные приспособления.

Хорошо если производитель
позаботился о потребителях и разнообразил свой ассортимент такими
приспособлениями. А что делать, если создатели вашего агрегата не проявили
подобной дальновидности?

В любом случае не отчаиваться и уж тем более не думать о
замене электроинструмента.

Возможно, Вам повезло больше, чем клиентам «заботливых
производителей». Дело в том, что почти в 100 % случаев дополнительные
приспособления совместимы только с электроинструментом, созданным этой же
фирмой. При этом цена на них, мягко говоря, не адекватна тому, что вы держите в
руках.

Никто не убедит меня в том, что себестоимость алюминиевой шины для
дисковой пилы может составлять 100 и
более % себестоимости самой пилы.

В природе существуют и универсальные приспособления, которые
можно одинаково успешно использовать с инструментом разных производителей. Но
здесь, как правило, цены ещё выше.

Акулы бизнеса кусаются, но пилить-то надо. К счастью, против
хищников всегда существуют аргументы. Одним из них является изготовление
приспособлений к электроинструменту своими руками. Тем более, что сделать их не
так уж сложно, как может показаться.

Сегодняшний
рассказ об изготовлении своими руками направляющей шины для дисковой пилы.

Шина упор для циркулярной пилы

В Интернете есть масса примеров самодельных направляющих. Большинство из
них созданы по единому принципу – ровный брусок, к которому нужно прижимать
подошву дисковой пилы и одновременно толкать пилу вдоль направляющей. Это может
быть ровная доска, закреплённая на заготовке, подлежащей распилу или отдельная
шина в виде полосы фанеры, вдоль которой закреплён брус (рейка) с ровным краем.

Хорошенько подумав, вынужден был отказаться от такого
подхода и вот почему:

Во-первых,
при распиле необходимо одновременно прикладывать к корпусу пилы
разнонаправленные усилия – вперёд (для распила) и в сторону (для прижатия к
шаблону). Ровность реза в этом случае лучше, чем без направляющей, но всё равно
зависит от сноровки.

Шина упор для циркулярной пилы

Во-вторых, должна быть абсолютная уверенность, что тот край подошвы
пилы, которым мы прижимаемся к ровному шаблону абсолютно параллелен режущему диску.
У меня дешёвая бытовая пила со штампованным, а не литым основанием.

Из опыта
работы точно знаю, что у моей пилы эти вещи не параллельны. Кроме того, электромотор
пилы расположен достаточно низко и ровный шаблон, к которому её нужно прижимать
будет слишком тонким и плоским.

Подъём пилы над основанием уменьшит глубину
реза и ещё больше нарушит параллельность диска и края основания (хлипкая
конструкция).

Шина упор для циркулярной пилы

Дабы компенсировать недостатки упомянутых направляющих и
собственной дисковой пилы, я избрал другой вариант.

Пила будет двигаться по металлической
рельсе, а не упираться в ровный шаблон, что даст возможность прилагать усилия
только для продвижения пилы вперёд. Кроме того, это усилие будет меньшим
(рельса всё-таки).

Использование металлического шаблона вместо деревянного
увеличит точность реза и долговечность самой направляющей.

Конструировать шину я начал с покупки режущего диска. Чаще
всего распиливать предстоит ламинированное ДСП и фанеру. Для обеспечения
чистого реза необходим диск с большим количеством зубьев (чем больше зубьев,
тем качественней линия реза).

В
качестве рельсы в строительном супермаркете приобрел П-образные алюминиевые
профили. Меньший профиль без зазора и люфта входит в больший и свободно
скользит по нему.

Шина упор для циркулярной пилы

Приступаем к конструированию:

  1. К листу фанеры толщиной 3 мм прикручиваем винтами и гайками М3 большую алюминиевую направляющую. У винтов и саморезов головки должны быть плоскими, чтобы можно было закрутить их «заподлицо».
  2. Вплотную к направляющей, саморезами крепим фанеру толщиной 10 мм. У меня под рукой были пресскартонные ламинированные наличники той же толщины – использовал их вместо фанеры.

Направляющая
почти готова, осталось только отпилить от неё лишнее. Поэтапных фотографий нет –
размещаю фото готовой шины, на которой видны все этапы.

Шина упор для циркулярной пилы

Теперь займёмся дисковой пилой

  1. На фото видно, что меньший профиль, вставленный в больший выступает на 1 мм. Прикрутив профиль саморезами к торцу рабочего стола, электролобзиком снял лишнее.

Шина упор для циркулярной пилыШина упор для циркулярной пилы

  1. На основание дисковой пилы, параллельно режущему диску, крепим меньший профиль и фиксируем его двумя винтами М4 с «барашками». Я уже говорил о проблемах с основанием на своей пиле. Поэтому ориентировался не на платформу, а на плоскость режущего диска. Для обеспечения параллельности диска и закреплённого профиля, я поднял защитный кожух и прижал к диску ровный деревянный брусок, а уж к нему прижал обрезок алюминиевого профиля. Зафиксировал всё это струбцинами, просверлил отверстия в профиле и закрутил. Затем снял струбцины и убрал брусок. Пила готова.

Шина упор для циркулярной пилы

Последний
штрих. Устанавливаем дисковую пилу на направляющую шину, совмещая их
алюминиевые профили. Запускаем пилу и, продвигая её по рельсе, отпиливаем
лишнее от шины. В дальнейшем для ровного реза достаточно будет просто
совместить обрезанный край шины и линию на заготовке, закрепить шину
струбцинами и произвести рез.

Шина упор для циркулярной пилы

Основной компонент системы –
рельса, выполненная из 2-х алюминиевых профилей, отлично зарекомендовала себя.
Движение по ней плавное, без люфтов и утыканий. Подача пилы лёгкая. Рез
получается ровным.

Для
наглядности добавлю несколько фотографий конструкции.

Видео:Полезный инструмент из отходов за 5 минут. Пользуюсь этой самоделкой уже 20 лет. Торцовочная системаСкачать

Полезный инструмент из отходов за 5 минут. Пользуюсь этой самоделкой уже 20 лет. Торцовочная система

Направляющая линейка для дисковой пилы своими руками

Стоимость фирменной направляющей шины приближается к цене самой циркулярной пилы. Действительно ли необходим этот аксессуар, для чего он применяется, можно ли пренебречь шиной, заменить или сделать своими руками?

Назначение направляющей шины

Шина упор для циркулярной пилы

специализированные направляющие для конкретных моделей пил

Любой, кто работал дисковой пилой, знает насколько сложно сделать это ровно. При всех стараниях направлять инструмент четко по разметке, он все равно норовит съехать в сторону. В результате порча материала и трата времени.

Некоторые мастера приспосабливаются так: крепят парой струбцин планку по линейке. Однако с ручной циркуляркой этот метод неудобен — струбцины задевают за инструмент. Существует еще несколько доводов за использование направляющей шины:

  • используя правило, необходимо все время подправлять его положение. Устанавливается оно с небольшим отступом от линии распила, только тогда диск точно пройдет по линии. Этот метод сойдет при единичных работах. Если же необходимо сделать множество точных распилов — процесс муторный;
  • фирменная направляющая для циркулярной пилы сконструирована так, что ее край четко совпадает с линией распила. Мастеру нужно только совместить эти две полосы и работать;
  • качественные шины дополнительно проклеены мягкой лентой, предупреждающей скол материала, например, МДФ или ламината;
  • одновременно пилить и следить за расположением правила неудобно. Чуть передавил или недожал — и материал испорчен. Работая с шиной необходимо лишь двигать пилу вперед.

В продаже есть множество видов направляющих шин: универсальных или специализированных под определенную модель или производителя. Цена универсальных приспособлений, как правило, выше, чем специализированных. Поэтому многие домашние мастера изготавливают шины своими руками.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

В качестве основы могут подойти: швеллер, уголок, труба прямоугольного сечения и даже ламинат. Деревянные и прессованные направляющие имеют серьезный недостаток — они чувствительны к влаге.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

  1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
  2. Фрезеруем по одной кромке.
  3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
  4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
  5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
  6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Читайте также: Как правило размер шины

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

  1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
  2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
  3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
  4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Шина упор для циркулярной пилыпрофиль правила Шина упор для циркулярной пилыструбцины Шина упор для циркулярной пилынаправляющая в сборе

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным.

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Шина упор для циркулярной пилыготовая направляющая рельса Шина упор для циркулярной пилытак профили должны совмещаться

Теперь можно собирать своими руками направляющую рельсу:

  1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
  2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

  1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
  2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
  3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
  4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Шина упор для циркулярной пилытак выглядит меньший профиль после обтачивания Шина упор для циркулярной пилыпрофиль прикреплен к подошве

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Видео:Несколько простых приспособлений для ручной дисковой пилы. Часть 2Скачать

Несколько простых приспособлений для ручной дисковой пилы.  Часть 2

Направляющая шина для циркулярной пилы: своими руками для ручной циркулярки, как сделать, самодельная линейка

Каждый, кто хотя бы однажды работал ручной циркулярной пилой, знает, как сложно сделать с её помощью чёткий и ровный рез. Многие решают эту проблему с помощью простейших приспособлений, вроде полосы из фанеры или пластика, который закрепляется на поверхности струбцинами. Однако куда удобней использовать для этой цели специальную направляющую шину.

Такое устройство очень редко входит в комплектацию ручной циркулярной пилы, а в магазинах предлагается по цене, часто сопоставимой со стоимостью самой пилы. Это кажется странным, ведь оно не отличается сложностью конструкции. При наличии необходимых материалов направляющую шину вполне возможно изготовить самостоятельно, о чём мы и расскажем в этой статье.

Что это такое?

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

  • направляющая из фанеры;
  • рельсовое стусло из уголка;
  • шина из алюминиевого профиля;
  • линейка из строительного правила;
  • выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

  1. измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
  2. Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
  3. С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
  4. Штангенциркулем измерьте ширину направляющего паза продольного реза.
  5. Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
  6. Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Важно: перед замерами подошвы циркулярной пилы обязательно отключите её от электросети!

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Инструкция: каретка для циркулярки своими руками

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем.

Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор.

Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Заключение

Прежде чем приступить к изготовлению направляющей шины для ручной циркулярной пилы, следует определиться с нюансами её применения:

  • режим использования. Чем чаще вы будет использовать пилу, тем прочнее и качественней должны быть материалы, из которых сделана направляющая. Иначе трение, неизбежно возникающее при работе, приведёт к её износу и снижению точности реза;
  • параметры обрабатываемого материала. При большой толщине деревянных заготовок убедитесь в том, что диск пилы будет прорезать её полностью. Например, шина из фанеры или алюминиевого профиля, описываемые в этой статье, снижают глубину реза на толщину материала, из которого сделана шина;
  • технические возможности инструмента. К ним относятся: максимальный диаметр диска; возможность продольного и поперечного сечения; поворотная платформа, позволяющая пилить под углом.

Помните, что точность распила зависит не только от качества изготовления направляющей шины. На него также влияет и состояние инструмента.

Следите за тем, чтобы опорная платформа пилы всегда была прочно закреплена и неподвижна относительно корпуса. Кроме того, не забывайте вовремя менять или затачивать диск пилы.

Затупленные зубцы диска при работе оставляют большое количество сколов на кромке реза.

Использование направляющей шины с ручной пилой существенно расширяет область её применения. А возможность использовать такое приспособление не только с пилой, но и лобзиком или ручной фрезой, ещё больше увеличивает её ценность.

  • Свежие записи
    • Нужно ли менять пружины при замене амортизаторов
    • Скрипят амортизаторы на машине что делать
    • Из чего состоит стойка амортизатора передняя
    • Чем стянуть пружину амортизатора без стяжек
    • Для чего нужны амортизаторы в автомобиле


    🎥 Видео

    Доработки для дисковой пилы. AEG KS 66 C. Перпендикулярный упор. Параллельный упор. Шины.Скачать

    Доработки для дисковой пилы.  AEG KS 66 C. Перпендикулярный упор. Параллельный упор. Шины.

    Мобильный адаптер для дисковой пилы, направляющая пластина, упор для циркулярной пилы, фрезераСкачать

    Мобильный адаптер для дисковой пилы, направляющая пластина, упор для циркулярной пилы, фрезера

    Самодельный упор для циркулярки. Make A Table Saw Fence.Скачать

    Самодельный упор для циркулярки. Make A Table Saw Fence.

    Упор параллельный направляющая для пилы и фрезераСкачать

    Упор параллельный направляющая для пилы и фрезера

    Что необходимо знать о направляющих шинах. Шины, шаблоны и адаптеры AMS.Скачать

    Что необходимо знать о направляющих шинах. Шины, шаблоны и адаптеры AMS.

    Лучшая конструкция параллельного упора из фанеры и трубыСкачать

    Лучшая конструкция параллельного упора из фанеры и трубы

    Очень полезное приспособление для циркулярки!Скачать

    Очень полезное приспособление для циркулярки!
Поделиться или сохранить к себе:
Технарь знаток
