При проведении различного рода плотницких и строительных работ необходимо использовать пиломатериалы, которые можно приобрести на лесопилках или изготовить их самостоятельно. Универсальная в использовании пилорама своими руками может быть изготовлена каждым домовладельцем, что позволит самостоятельно выполнять распил и обработку древесины.

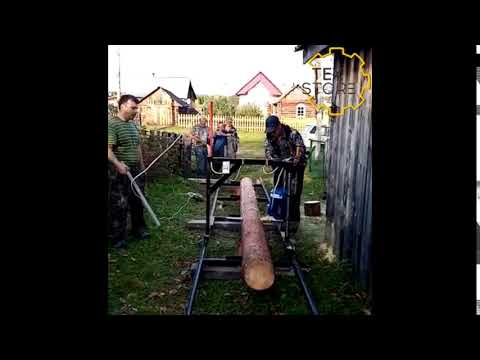

Видео:Пилорама "Урал-2 Электрон".Скачать

Преимущества самодельного оборудования

Бензопилорамы заводского изготовления отличаются надежностью, простотой эксплуатации и универсальностью использования. К сожалению, они имеют высокую стоимость, которая зачастую не по карману большинству домовладельцев. При этом можно изготовить функциональную пилораму своими руками, а расходы на выполнение такой техники будут минимальными.

Имеется возможность подобрать нужную модификацию деревообрабатывающего оборудования, которое по своему функционалу будет полностью подходить под требования домовладельца. Это могут быть как простые варианты, которые подразумевают только раскрой бревен, так и многофункциональные установки, способные не только обеспечивать качественный ровный распил, но и последующую обработку пиломатериалов.

Видео:Шинная пилорама часть 2. #пилорамасвоимируками #шиннаяпилорама #пилорамаСкачать

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

Каждая такая разновидность деревообрабатывающего оборудования имеет свои определенные преимущества и недостатки. Благодаря их относительно простой конструкции можно с легкостью выполнить пилораму самостоятельно, существенно сократив свои расходы на приобретение необходимой техники.

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Самодельные шинные пилорамы изготавливаются с помощью полотна от бензопилы, использование которого несколько упростит конструкцию техники, снижая расходы на ее обустройство. Основой конструкции является металлическая ферма, высота которой обычно не превышает 1 метра. Бензопила по металлическому основанию передвигается на небольшой мобильной тележке.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Читайте также: Болт в редукторе чертеж

Видео:Пилорама из бензопилы урал. Как я установил Штильевскую шину на бензопилу урал.Скачать

Тонкости процесса

Перед тем как приступать непосредственно к изготовлению пилорамы необходимо будет обратить внимание на следующие особенности конструкции станка:

• При необходимости осуществления распила крупноразмерных бревен необходимо будет выполнить мощное основание и использовать длинную шину с цепью.
• Наличие дополнительного механизма подачи бревен позволит существенно упростить работу с пилорамой.
• Необходимо позаботиться о качественной фиксации бревен во время их распиловки.
• Салазки и направляющие для бензопилы следует дополнительно усилить.
• Чем мощнее используется пила, тем проще и качественнее осуществляется распил древесины.
• Предпочтительно использовать электрические бензопилы, что сократит в последующем расходы на обработку древесины.
• Выбирая цепь, следует отдавать предпочтение твердосплавным моделям, которые отличаются надежностью и долговечностью.
• Рукоятка, управляющая движением пилы, должна фиксироваться в одном положении, что упростит работу со станком.

В сети можно найти соответствующие видео, где рассказывается как сделать пилораму в домашних условиях.

Видео:Самодельная шинная пилорама с китайским двигателемСкачать

Самодельная пилорама из бензопилы

Проще всего выполнить бытовую пилораму из болгарки или бензопилы Урал, что сокращает расходы и обеспечивает в последующем максимально возможное качество обработки древесины. Общие расходы на изготовление такого станка не превысят 10 000 рублей.

Потребуются следующие элементы и инструменты:

• Электрическая или бензиновая пила.
• Механические домкраты.
• Сварочный аппарат.
• Швеллеры и металлпрофиль.
• Направляющие и ролики.
• Удлинённые шины с цепями.
• Подшипники для роликов.

Самодельная пилорама из бензопилы, чертежи которой можно отыскать в интернете, позволит существенно упростить распиловку бревен и обработку древесины.

Видео:самодельная шинная пилорама с двигателем от мотоблока часть 3. #пилорама #шиннаяпилорама #самоделкаСкачать

Пошаговая инструкция изготовления

Приступать к изготовлению станка-самоделки можно лишь в том случае, если на руках имеется качественная схема-чертёж, которая будет оптимизирована под необходимые требования.

1. Первоначально выполняется изготовление каркаса, для чего сваривают трубы и уголки. Выполненное основание должно быть максимально прочным и тяжеловесным. Такой тяжёлый правильно выполненный каркас исключит вибрацию пилорамы при распиле бревен, что повышает качество полученных кромок досок.
2. Салазки можно изготовить из деревянной доски или металлопрофиля. Чем выше нагрузка на пилораму, тем прочнее должны быть салазки. Лучше всего выбирать для выполнения подвижных элементов небольшие рельсы или прочную нержавеющую сталь.
3. Необходимо продумать используемый механизм регулировки толщины получаемых досок. Подъемный механизм может быть выполнен в двух вариантах. У шинных пилорам может приподнимать бревно, что обеспечивается за счёт перемещения основания, при этом режущая часть остается неподвижной. Второй вариант — это конструкция с неподвижными бревнами и с поднимающимся или опускающимся режущим инструментом.
4. Электропилу фиксируют с помощью болтового соединения, обеспечивая максимальную прочность и надежность крепления.
5. Механизм продвижения пилы может быть изготовлен из шнурка или бельевой верёвки.
6. Выполняются пусконаладочные работы и при необходимости осуществляется настройка механизма подачи режущего элемента.

В каждом конкретном случае технология изготовления пилорамы из бензиновых и электрических пил может существенно различаться, в зависимости от выбранной схемы станка.

Изготовление пилорамы своими руками не представляет особой сложности. Потребуется найти интернете качественную схему, подобрать все используемые материалы и в полном соответствии с имеющейся документацией выполнить универсальное в использовании деревообрабатывающее оборудование. Расходы на изготовление самодельной пилорамы будут не слишком высоки, при этом по своим показателям функциональности и простоты использования она не будет проигрывать заводским вариантам.

Видео:Двигатель лифан на шинную пилорамуСкачать

Что можно сделать из бензопилы Урал своими руками

За счет русской смекалки и прямо растущих рук, на основе отечественной бензопилы Урал удается создать самые различные самоделки, способные удивить своей оригинальностью и эффективностью кого угодно. Именно о подобных устройствах, облегчающих жизнь и делающих ее более интересной, и будет данная статья.

Видео:ПИЛОРАМА С БЕНЗОПИЛЫ "УРАЛ" 4Скачать

Почему используется именно бензопила Урал

По своей надежности, степени производительности и простоте обслуживания бензопилы Урал смогут дать фору практически любой современной бензопиле. К основным узлам этой пилы относят привод с мотором и саму шину для резки, которые были изготовлены довольно качественно.

Читайте также: Настройка рулевого редуктора патриот

К ключевым факторам, позволившим народным умельцам делать из старых и временно ненужных бензопил Урал чудеса конструкторской мысли следует отнести:

• довольно мощный и тяговитый двигатель;
• незначительный вес и относительную компактность двигателя;
• наличие способности длительное время работать под высокими нагрузками и в самых разных условиях;
• грамотно продуманную и качественно реализованную конструкцию самой пилы, к примеру, муфты сцепления, не допускающей перегрузки, а также исключающую поломку основных узлов.

Все это в комплексе с универсальностью привода и смекалкой, позволяет народным умельцам самостоятельно создавать функциональные устройства различной направленности.

Видео:Небольшой обзор шинной пилорамыСкачать

Что нужно для работы

Чтобы старая бензопила Урал переродилась, помимо отлично работающей головы и прямых рук потребуется определенный инструмент. Какой именно – зависит от конечного изделия и степени задумки автора, однако, в большинстве своем, это:

• шуруповерт с разными битами или плоские и крестовые отвертки;
• набор ключей;
• дрель;
• болгарка;
• ножницы по металлу;
• сварочный аппарат;
• различные обрабатывающие станки;
• разнообразные измерительные приборы, например, рулетка и кронциркуль;
• молоток или даже кувалда для грубой работы и прочее.

Видео:Цепная пила или продолжение жизни бп уралСкачать

Что можно сделать из бензопилы Урал

В настоящее время во многих российских селениях, хуторах и даже больших городках можно встретить самые разные приспособления, существенно облегчающих жизнь людям. Ну, или делающих жизнь более интересной. Именно создание подобных самоделок на основе бензопилы Урал, мы сейчас и рассмотрим более подробно.

Лодочный мотор

Самостоятельно изготовить лодочный мотор при помощи бензопилы Урал не составляет особой сложности, так как конструкция довольно проста в реализации. Двигатель для лодки не нуждается в полноценной трансмиссии, а переходник, способный от шестерни бензопилы к гребному валу передавать крутящий момент, можно без особых проблем выточить своими руками.

В большинстве своем самодельные лодочные моторы закрепляются таким образом, чтобы гребной вал был погружен в воду под небольшим углом. Если подобное размещение не особо устраивает владельца будущей моторной лодки, то можно собрать редуктор, который будет под прямым углом передавать вращение на винт.

Действующий мотор для лодки, изготовленный из бензопилы Урал, запечатлен на видео.

Ранее мы уже разбирали нюансы изготовления лодочного мотора из бензопилы, получить более подробную информацию можно перейдя по этой ссылке.

Косилка

В деревнях очень часто переделывают бензопилы Урал в косилки. Подобного рода самоделка весьма эффективна во время сенокоса и может без каких-либо проблем эксплуатироваться, без остановок весь летний период. Причем далеко не один сезон.

Для изготовления косилки, умельцу достаточно всего лишь убрать из конструкции шину, звездочку привода и цепь. После окончания сенокоса косилка может обратно трансформироваться в эффективную режущую бензопилу.

О том, как народные умельцы превращают бензопилы в косилки можно увидеть в этом видео.

Пилорама

Очень часто бензопилы используются в качестве основного элемента самодельных пилорам. Последние собираются из надежной металлической рамы, направляющей, системы креплений и самой пилы. При этом встречаются сразу несколько разновидностей изготовленных вручную пилорам. В частности, они бывают:

1. Стационарными подвижными. Закрепленная бензопила перемещается по рельсовой направляющей, производя, тем самым, нужный распил. Обязательно необходимо предусмотреть надежную фиксацию бревна или иной заготовки. В противном случае о точности распила можно забыть. Данный вариант является одним из наиболее простых, однако не каждое бревно можно будет обработать таким образом.
2. Стационарными неподвижными. Особенностью этой установки являются неподвижное размещение пилы и движение ей навстречу бревна. Подобные пилорамы способны обработать заготовки различной длины, а единственная сложность заключается в создании грамотного механизма подачи бревен.
3. Мобильными. Как уже понятна из названия, пила сама перемещается вдоль заготовки. За счет небольшого веса, пилящая часть без проблем может быть перенесена по направляющей, в качестве которой используется сама заготовка. Этот вариант характеризуется необходимостью наличия существенных усилий от человека – пильное устройство само себя не перенесет. Также стоит отметить, что мобильные пилорамы, собранные своими руками, подходят лишь для разовых работ или несущественного объема бревен.

Читайте также: Редуктор ацетиленовый бао 5 характеристики

На видео ниже представлена одна из успешно функционирующих пилорам, работающая на двигателе бензопилы.

Мотоблок и культиватор

Нужно собрать из бензопилы Урал мотоблок или культиватор – без проблем. При наличии базы с обрабатывающими землю приспособлениями и системы передач на две шестерни, например, от старого мотоблока, можно заставить передавать энергию двигателя бензопилы на ведущие колеса. Стоит понимать, что обработать гектары земли на такой технике вряд ли удастся. Но если речь идет о приусадебном участке, то мощности пилы будет вполне достаточно.

Более подробно о том, как сделать мотоблок на примере бензопилы Дружба, читайте в этой статье. В рамках статьи разобраны самые основные вопросы, приведены чертежи, она послужит хорошим помощником при изготовлении. Рекомендуем ознакомиться.

Снегоуборщик

После летнего сенокоса и осенней заготовки дров, настает время самодельного снегоуборщика. При должном подходе собрать его на основании бензопилы Урал не составляет особого труда. Все что для этого необходимо:

• шнековый узел, лопасти которого будут прочны, но в то же время эластичны.
• моторная цепь, соединяющаяся со шнеком при помощи нескольких шестеренок.
• труба, отбрасывающая убранный с дорожки снег.
• колесная база или полозья, позволяющие самодельной снегоуборочной машине полноценно передвигаться.

Снегоход

Снегоход представляет собой полноценное средство передвижения, конструкция которого должна быть прочной, надежной и, что самое главное, управляемой. Несмотря на небольшой объем двигателя бензопилы Урал, он способен выдавать достаточно мощности, а значит и скорость может быть большой.

Конструкция рамы должна обладать функционирующей подвеской с амортизаторами. В противном случае кататься на таком снегоходе будет не очень приятно, а порой и откровенно больно. Раму необходимо поставить на полозья, управлять которыми лучше всего за счет уже готового рулевого механизма. Чаще всего для этого используют велосипедные детали, в которых центральная ось перемещает поворачивающиеся тяги лыж.

Что касается двигателя и момента передачи крутящего момента к гусенице, то здесь придется потрудиться. Так как бензопила не нуждается в сцеплении, необходимо самостоятельно установить поликлиновый ремень, цепь, а также само сцепление, как правило, центробежное. С целью усиления тяги нелишним будет предусмотреть в конструкции приводного вала гусеницы шестеренки с большим диаметром, чем приводная звездочка на бензопиле Урал.

Наглядно с процессом изготовления снегохода из обычной бензопилы и возможным результатом вы можете ознакомиться на этом видео

Картинг и мини-трактор из бензопилы

Если взять за основу двигатель с мощностью не менее 5 лошадиных сил, то можно самостоятельно изготовить картинг или небольшой трактор из бензопилы Урал. Для этого необходимо решить вопросы с:

• передачей крутящего момента на колеса.
• механизмом управления карта или мини-трактора.
• рамой, на которой все это будет держаться.

Более подробно с конструкционными особенностями создания подобных транспортных средств вы можете ознакомить на видео.

Мопед

Если с картом или снегоходом придется повозиться, то сделать из старого велосипеда мопед на основе бензопилы Урал сможет абсолютно любой. Закрепив на раме двигатель от бензопилы и использовав зубчатую передачу, можно забыть, что значит крутить педали. Если в качестве донора используется горный велосипед, то необходимо будет также установить редуктор, отвечающий за управление скоростью передвижения.

Видео:БЕНЗОПИЛА "УРАЛ" БЕЗ РЕДУКТОРА НА САМОДЕЛЬНУЮ ПИЛОРАМУ.Скачать

Рациональность изготовления самоделок

Рациональность – понятие относительное. Если человек славится своими прямыми руками и понимает, что для изготовления по-настоящему удобной пилорамы из бензопилы Урал придется потрудиться, то подобного рода строительный процесс вполне разумен. А если человек рассчитывает на собранном из подручных средств мотоблоке с мощностью двигателя в 3 лошадиные силы перепахать огромные площади, то ни о какой рациональности и речи быть не может.

Самостоятельная переделка бензопилы Урал в другое полезное в быту приспособление или полноценное транспортное средство без базовых знаний конструирования и понимания специфики работы основных узлов попросту бессмысленна. Это обязательно следует учитывать прежде, чем взяться за процесс переделки бензопилы Урал в какое-либо другое самодельное устройство.
