Аббревиатура AGP расшифровывается как — ускоренный графический разъем, считается стандартным типом подключения для внутренних видеокарт. Как правило, Accelerated Graphics Port относится к фактическому слоту расширения на материнской плате, который принимает видеокарты AGP, а также к типам самих видеокарт.

Видео:Чем отличается AGP от PCI EXPRESS входы на видеокартахСкачать

Версии ускоренного графического порта

Существует три общих разъема АГП:

Скорость передачи — это в пропускная способность и измеряется мегабайтами.

Номера 1X, 2X, 4X и 8X указывают скорость полосы пропускания относительно скорости AGP разъема 1.0 (266 МБ / с). Например, разъем 3.0 работает в восемь раз быстрее АГП порта 1.0, поэтому максимальная пропускная способность составляет восемь раз (8X), что и для версии 1.0.

Microsoft назвала AGP 3.5 Universal Accelerated Graphics Port (UAGP), но его скорость передачи, требование напряжения и другие детали идентичны шине версии 3.0.

Видео:5 лекция "Шины AGP и PCI Express"Скачать

Что такое разъем AGP Pro?

AGP Pro — это слот расширения, который длиннее стандартного АГП разъема. Оснащен большим колличеством контактов, обеспечивая высокую мощность видеокарты в таком разъеме. Формат Pro, хорош для энергоемких задач, таких как продвинутые графические программы. Можете узнать больше об спецификации AGP Pro.

Видео:PCI и PCI-Express что можно подключитьСкачать

Характеристика и отличия AGP от PCI разъема

АГП внедрена Intel в 1997 году в качестве замены медленных интерфейсов периферийных компонентов (PCI). АГП слот обеспечивает прямую линию связи с ЦП и ОЗУ, что в свою очередь позволяет ускорить рендеринг графики.

Одним из основных улучшений, с которым этот разъем обладает интерфейсами PCI, это его работа с ОЗУ. Вызывается память АГП или нелокальная память, АГП может напрямую обращаться к системной памяти, вместо того чтобы полагаться только на память видеокарты.

Память AGP позволяет картам избежать необходимости хранить карты текстур (которые могут использовать большую часть памяти) на самой карте, потому что вместо этого они хранят их в системной памяти. Это означает не только то, что общая скорость разъема улучшена по сравнению с PCI, но также и то, что ограничение размера текстурных блоков больше не определяется объемом памяти в видеокарте.

Видеокарта PCI получает информацию в «группах», прежде чем она сможет ее использовать, а не сразу. Например, хотя графическая карта PCI Express будет собирать высоту, длину и ширину изображения в три раза, а затем объединить их вместе для формирования изображения, АГП разъем может получить всю эту информацию одновременно. Это обеспечивает более быструю и плавную графику, чем то, что увидите с картой PCI.

PCI Express порт PCI Интерфейс на устройстве

Шина PCI обычно работает со скоростью 33 МГц, что позволяет передавать данные со скоростью 132 МБ / с. Используя таблицу сверху, можете видеть, что АГП разъем 3.0 может работать в 16 раз быстрее, чем скорость передачи данных намного быстрее, и даже версия 1.0 превосходит скорость PCI в два раза.

Когда АГП заменил PCI на графику, PCIe (PCI Express) заменил АГП как стандартный интерфейс видеокарты, почти полностью заменив его к 2010 году.

Видео:Что такое PCIe? Все виды скоростного интерфейса подключения PCIe 1.0-6.0 (x1 x4 x8 x18 x32)Скачать

Совместимость AGP разъема

Материнские платы, поддерживающие АГП порт, либо имеют слот для видеокарты, либо будут иметь встроенный разъем. Видеокарту АГП 3.0 можно использовать на материнской плате, поддерживающей не только версию 2.0, но она будет ограничена поддержкой материнской платы, а не поддержкой видеокарты. Другими словами, материнская плата не позволит видеокарте работать лучше, только потому, что это карта версии 3.0; сама материнская плата не способна к таким скоростям (в этом сценарии).

Читайте также: Почему падает давление в шинах автомобиля зимой

Некоторые материнские платы, которые используют только версию 3.0, могут не поддерживать более старые карты версии 2.0. Таким образом, в обратном сценарии, описанном выше, видеокарта может даже не функционировать, если она не способна работать с более новым интерфейсом.

Доступны универсальные слоты АГП, которые поддерживают как карты на 1,5 В, так и 3,3 В, а также универсальные карты. Некоторые операционные системы, такие как Windows 95, не поддерживают АГП порт из-за отсутствия поддержки драйверов. Другие операционные системы, такие как Windows 98 до Windows XP, требуют загрузки драйвера набора микросхем для поддержки AGP 8X.

Видео:HD 3650: сравнение версий AGP и PCI-EСкачать

Установка видеокарты AGP

Установка видеокарты в слот расширения должна быть довольно простым процессом. Можете увидеть, как это делается, следуя инструкциям и рисункам в этом руководстве по установке видеокарты.

Если возникли проблемы с установленной видеокартой, подумайте о повторной установке карты. Это касается АГП, PCI или PCI Express.

Перед покупкой и установкой новой видеокарты для AGP разъема, проверьте руководство по материнской плате или компьютеру. Установка видеокарты AGP, не поддерживаемой материнской платой, не будет работать и может повредить компьютер.

Видео:Обзор множества видеокарт AGP и Pci-express!Проверка на работоспособность!Скачать

Шины agp или pci express

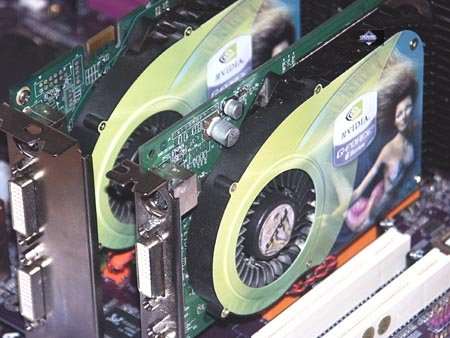

Итак, сайт Anandtech сравнил видеокарты GeForce 6800 Ultra в разных исполнениях (NV40 под AGP 8x и NV45 под PCI Express x16) с видеокартами Radeon X800 XT двух видов (R420 под AGP 8x и R423 под PCI Express x16).

реклама

Другими словами, один и тот же видеочип испытывался в связке с разными интерфейсами, что позволило получить достаточно объективную картину, позволяющую выявить преимущество PCI Express x16 или отсутствие такового. Разумеется, что системные платы для этого использовались разные – на базе чипсетов i925X и i875P соответственно, но предыдущие испытания выявили, что i925X не обходит проверенный временем i875P более, чем на 1%. По сути, с некоторыми допущениями, тесты проводились в равных условиях.

Как вы помните, Nvidia для своих видеокарт серии GeForce PCX и будущего флагмана под кодовым названием NV45 использует переходный мост HSI, реализующий стыковку интерфейсов AGP 8x и PCI Express x16 на уровне видеоплаты. По идее, любой переходник в таких условиях должен провоцировать снижение производительности, и ATI не упускает случая на это намекнуть. С другой стороны, Nvidia утверждает, что чипы на самом деле работают с интерфейсом AGP 12x, и все возможные задержи этим самым компенсируются.

Новый виток идеологической войны ATI и Nvidia возник недавно, когда ряд сайтов опубликовал фотографии чипов RV360 и RV380. Последний должен был олицетворять первое промышленное воплощение врожденной поддержки интерфейса PCI Express x16. Представители Nvidia в своем черном PR’е выделяли следующий факт: чип RV380 содержит аналогичное RV360 ядро с «прикрученным» переходным мостом с AGP 8x на PCI Express x16. Якобы вся разница между подходами ATI и Nvidia заключалась в том, что первая упрятала переходный мост в кристалл чипа, а вторая вынесла его наружу. Не знаем, насколько компетентны подобные обвинения, но конечному потребителю важнее другое – как это все работает на практике.

Читайте также: Meguiar s для шин

Это и решили выяснить наши коллеги. «Пусть победит сильнейший!» – сказали они, и стравили в смертельной схватке NV45 и NV40, R420 и R423. Прогнав тестовые системы через несколько разнообразных популярных игр, авторы обзора пришли к лаконичному исчерпывающему выводу. В большинстве случаев разница между уровнем производительности системы на базе AGP 8x и аналогичной системы на базе PCI Express x16 ничтожно мала. То есть, современные видеокарты одинаково хорошо уживаются с обоими типами интерфейсов. Реальные преимущества PCI Express x16 продемонстрирует в будущем, когда увеличенная в четыре раза пропускная способность этой последовательной шины пригодится видеокартам и играм будущего.

Если выразить этот вывод в доступных для потребителя фразах, то реальной необходимости переходить на PCI Express x16 сейчас не существует, вне зависимости от метода реализации поддержки этого интерфейса тем или иным производителем. Желание увеличить производительность графической подсистемы не может быть руководящим мотивом перехода на PCI Express x16. Другое дело, что в обозримом будущем новые чипы откажутся от поддержки AGP 8x даже с помощью переходных мостов, и тогда покупка системы с интерфейсом PCI Express x16 станет неизбежной необходимостью. Однако, случится это не ранее 2006 года, так что время у нас есть :).

Видео:AGP что можно подключить?Скачать

Intel: или AGP, или PCI-Express 16x; ECS: можно и то, и другое вместе!

Еще ранним летом прозвучал анонс от Elitegroup, извещающий о том, что компания собирается выпустить уникальную системную плату на базе нового чипсета i915, которая предусматривает наличие не только нового интерфейса PCI-Express, но и хорошо всем знакомого AGP. При этом последний был загадочно назван AGP-Express, видимо в пику термину PCI-Express.

Как известно, в чипсетах i9xx серии нет аппаратной поддержки AGP, и быть не может. И тогда еще гадали, как ECS смогла все же реализовать сие? Были предположения насчет некоторого моста, самостоятельно разработанного компанией или с помощью сторонних разработчиков.

Но все оказалось более прозаичным. Установленный слот AGP-Express — это тот же PCI 33MHz с разрядностью в 32бит. Просто вместо одного обычного слота PCI разработчики установили AGP, поскольку сама природа AGP — это ускоренный «отросток PCI».

Если даже AGP 1x работал на 66 МГц, то здесь мы видим, что это нечто вроде AGP 0.5x. Сразу закрадываются сомнения в востребованности такого слота, и вообще в том, что оно может дать.

Кроме того, компания-разработчик опубликовала список видеокарт, совместимых с этим AGP-Express. Вот он перед вами:

1. ATI RADEON 9700 PRO
2. ATI RADEON 9200
3. NVIDIA GeForce4 Ti4200-8x
4. NVIDIA GeForce4 MX440-8x
5. NVIDIA GeForce MX4000
6. NVIDIA GeForce FX 5600
7. NVIDIA GeForce FX 5900 Ultra
8. NVIDIA GeForce FX 5950 Ultra
9. SIS Xabre 200
10. SIS Xabre 400
11. SIS Xabre 600
12. ATI RADEON 7000
13. ATI RADEON 9000 PRO
14. NVIDIA Riva TNT2 M64
15. NVIDIA GeForce 256
16. NVIDIA GeForce 256 DDR
17. NVIDIA GeForce 2 GTS
18. NVIDIA GeForce 2 PRO
19. NVIDIA GeForce 2 Ultra
20. NVIDIA GeForce 2 MX
21. NVIDIA GeForce 2 MX200
22. NVIDIA GeForce 2 MX400
23. NVIDIA GeForce 3
24. NVIDIA GeForce 3 Ti500
25. NVIDIA GeForce 4 MX420
26. NVIDIA GeForce 4 MX440
27. NVIDIA GeForce 4 Ti4400
28. NVIDIA GeForce 4 Ti4600

Как мы видим, список очень небогат. Справедливости ради, надо отметить, что несколько более новых AGP-карт, которых нет в списке, оказались способны работать на такой материнке.

Читайте также: Шины зимние в котельниках

К сожалению, надо отметить, что протестировать работу AGP и PCI-E аналогов от ATI нам не удалось, поскольку у канадской компании на сегодня имеются PCI-E карты: X300SE,X300,X600PRO,X600XT,X800XT, у которых есть аналоги в AGP-секторе: 9600SE,9600,9600PRO,9600XT,X800XT. Так вот, ни одна из перечисленных выше AGP-плат на этой системной плате не запустилась:-(. Поэтому вашему вниманию будет предложено сравнение только между видеокартами на базе процессоров NVIDIA.

Вернемся к самой материнке. Вот ее краткое описание. Более подробно о ней сможете прочитать в обзоре данной платы в разделе «Системные платы» нашего сайта (вскоре он выйдет).

Установка и драйверы

Конфигурации тестовых стендов:

• Компьютер на базе Pentium4 Overclocked 3200 MHz (Prescott)
  • процессор Intel Pentium4 3600 MHz (225MHz x 16; L2=1024K, LGA775); Hyper-Threading включен
  • системная плата ECS 915P-A на чипсете i915-P;
  • оперативная память 1 GB DDR2 SDRAM 300MHz;
  • жесткий диск WD Caviar SE WD1600JD 160GB SATA.

  Надо отметить, что по умолчанию в драйверах обеих компаний включены оптимизации трилинейной фильтрации.

  Сегодня в качестве соперников выступили:

  • NVIDIA GeForce 5900XT (Prolink PixelView FX5900XT Golden, частота снижена до 350/275 (550) MHz, 128MB) — против NVIDIA GeForce PCX5900 (Gigabyte GeForce PCX5900, частота 350/275 (550) MHz, 128MB);
  • NVIDIA GeForce 5700 (Leadtek WinFast A360TD, 425/250 (500) MHz, 128MB) — против NVIDIA GeForce PCX5750 (MSI PCX5750, частота 425/250 (500) MHz, 128MB);
  • NVIDIA GeForce 6800GT (Galaxy Glacier GeForce 6800GT, частота снижена до 350/500 (1000) MHz, 256MB) — против NVIDIA GeForce 6800GT PCI-E (Reference card, частота 350/500 (1000) MHz, 256MB);
  • NVIDIA GeForce 6800Ultra (Leadtek WinFast A400 Ultra, частота снижена до 400/550 (1100) MHz, 256MB) — против NVIDIA GeForce 6800 Ultra PCI-E (Reference card, частота 400/550 (1100) MHz, 256MB);

  Результаты тестов

  Результаты тестов: сравнение производительности

  В качестве инструментария мы использовали:

  Code Creatures Benchmark Pro (CodeCult) — игровой тест, демонстрирующий работу платы в DirectX 8.1, Shaders, HW T&L.

  Tomb Raider: Angel of Darkness v.49 (Core Design/Eldos Software) — DirectX 9.0, Paris5_4 demo. Тестирование проводилось при максимально установленном качестве, выключены были лишь Depth of Fields PS20.

  HALO: Combat Evolved (Microsoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное

  Tom Clancy’s Splinter Cell v.1.2b (UbiSoft) — Direct3D, Vertex/Pixel Shaders 1.1/2.0, Hardware T&L, качество максимальное (Very High); demo 1_1_2_Tbilisi

  Call of Duty (MultiPlayer) (Infinity Ward/Activision) — OpenGL, мультитекстурирование, ixbt0104demo, настройки тестирования — все на максимально возможном уровне, S3TC ON

  FarCry 1.2 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, demo01 (research) (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  3DMark05 (FutureMark) — DirectX 9.0, мультитекстурирование, три игровых теста, настройки тестирования — trilinear

  DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x),

  Также, если кто-то из читателей хочет получить демки-бенчмарки, которыми мы пользуемся, то напишите на мой e-mail.
