Шкаф управления компрессором что это

Установленная на этих компрессорах автоматика дает возможность выполнять следующие функции:

• Остановку приводного электродвигателя – при превышении допустимой температуры воздуха после каждой ступени сжатия каждого цилиндра; при падении давления масла в циркуляционной системе смазывания механизма движения; при уменьшении протока охлаждающей воды; при повышении давления нагнетания выше допустимого; при коротких замыканиях и повреждениях в системе электропривода и управления;
• Дистанционный, местный или автоматический пуск компрессора на холостой ход с последующим входом в рабочий режим;
• Пуск охлаждающей воды;
• Разгрузку компрессора без остановки электродвигателя при высоком давлении нагнетания;
• Выдачу информации о состоянии контролируемых параметров.

Кроме того, компрессоры 305ВП-30/8, ВП3-20/9 и 302ВП-10/8 снабжены устройствами двухпозиционного регулирования подачи с помощью встроенных в цилиндры регуляторов.

Пуск компрессорной установки в работу

Для пуска компрессорной установки производят следующие операции. Включают напряжение питания автоматическим включателем. Одновременно открывают электромагнитные вентили на трубопроводе подачи воды и на линии холостого хода компрессора. При нажатии на пусковую кнопку срабатывает реле, включающее станцию управления электродвигателем, и реле времени (РВ), которое ограничивает время холостого хода компрессорной установки и работу без необходимого давления масла в циркуляционной системе смазывания. Если за 20-25 сек. давление масла не поднимается выше 0,11 МПа, то компрессор останавливается. Пуск компрессора не произойдет, если не будет подачи воды в систему охлаждения. В случае нормального пускового периода электромагнитный вентиль закрывается, и компрессор входит в рабочий режим работы.

При неисправностях в работе компрессора (неправильное распределение давления по ступеням сжатия, недостаточное охлаждение и др.) может произойти повышение температуры воздуха сверх допустимой нормы, что вызовет срабатывание регулирующих милливольтметров и остановку электродвигателя. О причинах аварийной остановки компрессора сигнализирует блок сигнальных реле. Оповещение обслуживающего персонала (машинистов) производится сиреной и сигнальной лампой. Звуковая сигнализация снимается кнопками возврата сигнальных реле, при этом восстанавливается пусковая цепь схемы.

Регулирование производительности компрессора

Для регулирования производительности одно – и двухступенчатых, воздушных поршневых компрессоров типа ВП используют следующие способы.

Периодический перевод компрессора на холостой ход путем перепуска из нагнетательной линии во всасывающую или соединением нагнетательной линии с атмосферой. Воздухосборник отключается от компрессора с помощью обратного клапана.

Когда давление в воздухосборнике уменьшается до нижней установки реле давления, электромагнитный клапан отключается и компрессор войдет в рабочий режим работы.

Работа компрессора в режиме холостого хода без регулирующих электромагнитных клапанов или с неисправными электромагнитными клапанами не допускается.

Остановка автоматического запуска электродвигателя компрессора в случае повышения давления выше допустимого. Пусковое реле отключается, компрессор останавливается и разгружается. Когда давление в воздухосборнике уменьшится до нижней установки реле давления, то его контакт разомкнется, включит пусковое реле и компрессор запустится в работу.

Применение этого способа взамен разгрузки компрессора без остановки электродвигателя рекомендуется в случае, когда продолжительность пониженного потребления сжатого воздуха превышает 20-30 мин.

Подключение дополнительного «мертвого» пространства на 1-й ступени сжатия

Такой способ регулирования производительности применяется в компрессорах 305ВП-30/8, ВП3-20/9 и 302ВП-10/8. Эти компрессоры имеют возможность трехпозиционного регулирования. При работе этих компрессоров с полной производительностью поршневой привод регулятора, встроенного в цилиндр 1-й ступени компрессора, находится в крайнем положении и дополнительное «мертвое» пространство отсоединено от рабочего объема цилиндра. Как только давление в воздухосборнике повышается выше необходимого, срабатывает реле давления, электромагнитный распределитель перекрывает поступление воздуха к поршневому приводу регулятора. Под действием избыточного давления в цилиндре компрессора поршень привода смещается, что вызывает подключение дополнительного «мертвого» пространства к рабочему объему цилиндра. Увеличение «мертвого» пространства ведет к уменьшению всасываемого объема воздуха, и компрессор начинает работать с производительностью, равной 70% от номинальной величины. При уменьшении давления в воздухосборнике реле давления отключается и давление из воздухосборника опять действует на поршневой привод регулятора дополнительное «мертвое» пространство отсоединяется и компрессор начинает работать с полной производительностью. Не рекомендуется эксплуатировать компрессоры 302ВП-10/8 и 305ВП-30/8 с включенным регулятором при давлении нагнетания ниже 0,4 МПа. При этом режиме в случае остановки компрессора после срабатывания реле давления аварийные звуковой и световой сигналы не подаются.

При регулировании производительности компрессора следует учитывать вместимость установленных воздухосборников, которая влияет на частоту проводимых циклов регулирования.

При небольшом потреблении сжатого воздуха часть компрессорных установок остановится через некоторое время, т.е. перейдет в резерв. Запуск их в работу произойдет тогда, когда расход сжатого воздуха в нагнетательной линии увеличится.

Возможно изготовление автоматики по параметрам Заказчика.

Так же изготавливаем шкафы управления насосами, в том числе и вакуумными насосами.

Заказ можно оформить в разделе КОНТАКТЫ

На всю продукцию дается гарантия 18 месяцев.

350020, Россия, г.Краснодар,
ул.Коммунаров, 266.
тел\факс (861) 240-33-55.

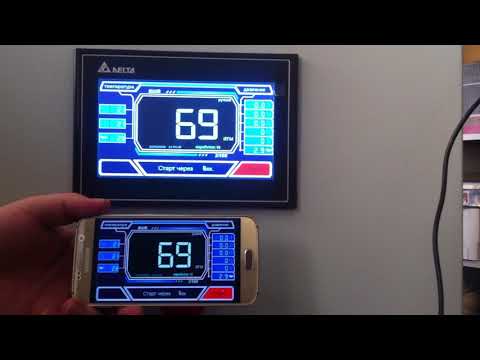

Видео:Шкаф автоматики и управления компрессором ВШВ-2,3/230Скачать

Шкаф упраления компрессором

1. НАЗНАЧЕНИЕ
1.1. Шкаф управления предназначен для обеспечения безаварийной работы компрессора и контроля его основных параметров.
1.2. Автоматика обеспечивает:
— управление пуском и остановкой двигателя компрессора;
— блокировку пуска неразгруженного компрессора;
— автоматическую разгрузку компрессора при его пуске и программной остановке;
— автоматическую продувку (удаления конденсата) теплообменной аппара­туры (по заказу потребителя);
— автоматическое ступенчатое регулирование производительности: 100%, 75%(50%) и 0% номинальной;
— автоматическую остановку компрессора при отклонении от допустимых значений следующих параметров:
— давления и температуры воздуха на каждой ступени сжатия;
— давление масла в системе смазки механизма движения;
— проток охлаждающей воды;
— напряжение возбуждения двигателя компрессора (для двигателей с системой возбуждения).
— световую и звуковую сигнализацию;
— независимое управление разгрузкой компрессора тумблерами на щите управления;
— проверку исправности сигнальных ламп на щите управления.

На базе компании «Энерготехника» были разработанны новые шкафы управления для компрессоров типа ВП3-20/9, ВП-10/9, 2ВМ и их модификаций. Которые позволяют заменить морально устаревшие шкафы управления производства «Краснодарского компрессорного завода». Имея такой же набор функций,они обладают рядом существенных преймуществ:

1. Использование современных комплектующих позволило уменьшить размеры шкафа управления почти в 2 раза.

2. Применение цифровых измерителей температуры,не только позволило заменить морально устаревшие капилярные приборы измерения температуры(ТКП),но и позволило упростить монтажные работы при установке шкафа и его эксплуатации.Так как, даже незначительное повреждении капилярной трубки,идущей от шкафа к компрессору,приводит к необходимости замены всего прибора.

3. Эксплуатация шкафов управления старого образца показала, что при недостаточном уплотнении соединения манометров с подводящими трубопроводами,происходит утечка воздушно-маслянной смеси,что приводит к загрязнению всего внутреннего объема шкафа в следствии чего увеличивается возможность сбоев автоматики и выхода из строя некоторых составляющих. В шкафах управления производства компании «Энерготехника» эта проблема решена разделением внутренней полости на две зоны,что исключает попадание масла на электрические части схемы.

4. Остановка компрессора осуществляется с задержкой по времени (кроме аварийной остановки) сначало происходит разгрузка компрессора, а потом остановка электродвигателя.Это снижает нагрузку на компрессор и соответственно увеличивает его срок службы.

В продаже имеются как шкафы управления собственного производства,так и производства «Краснодарского компрессорного завода»

В нашей компании разработан и налажен выпуск шкафов управления для компрессоров:

Возможно изготовление автоматики по параметрам Заказчика.

На всю продукцию, компания «Энерготехника», дает свою гарантию 18 месяцев.

Видео:Шкаф управления компрессоромСкачать

Шкаф управления компрессорами

Общие сведения

Шкаф управления компрессорами предназначен для управления парой компрессоров, один из которых является основным, второй резервным.

Шкаф управления обеспечивает:

• подключение напряжения сети для питания оборудования;
• защиту двигателей компрессоров от токовой перегрузки;
• местное и дистанционное управление компрессорами;
• световую индикацию на лицевой панели шкафа режимов работы оборудования;
• вывод сигналов (типа сухой контакт) состояния оборудования и датчиков;
• в режиме местного управления автоматическое отключение основного компрессора в случае его аварии с последующим включением резервного, отключение резервного компрессора при его аварии;
• в режиме дистанционного управления алгоритм работы компрессоров задается внешним АСУ верхнего уровня;

Технические данные

Шкаф управления может эксплуатироваться в следующих климатических условиях:

• температура окружающей среды от минус 20 до +50 град.С;
• относительная влажность воздуха до 80% при температуре +25 град.С;
• прямое попадание воды и снега на приборы шкафа- не допускается;
• воздействие паров агрессивных веществ (кислот, щелочей и т.п.) — не допускается.

Шкаф рассчитан на длительный непрерывный режим эксплуатации (время нахождения во включенном состоянии не ограничено).

Напряжение питания 3х380В, 50Гц.

Мощность коммутируемой нагрузки (компрессоров) — по запросу.

Видео:Из чего состоит шкаф управления | Покрасочная камера | Дробеструйная камераСкачать

ООО «Техноком-Сервис»

Общество с ограниченной ответственностью «ТЕХНОКОМ-СЕРВИС» специализируется в области технического сервиса стационарных поршневых компрессорных установок, производства Московского завода «Борец», Краснодарского компрессорного завода, Полтавского турбомеханического завода, Бежецкого завода «Автоспецоборудование», Мелитопольского компрессорного завода и других отечественных предприятий.

Предлагаем Вам следующие виды работ и услуг:

— поставка запасных частей к компрессорам;

— поставка компрессорных установок и вспомогательного оборудования компрессорных станций;

— ремонт и техническое обслуживание компрессорных установок и другого оборудования компрессорных станций, включая электрооборудование, систему автоматики, холодильники воздуха, теплообменники, блоки осушки воздуха и др.;

— монтаж и пуско-наладка компрессорных установок;

— приобретаем неиспользованное оборудование.

Цены на наши изделия и услуги выгодно отличаются от аналогичных предложений. Наличие собственной производственной базы и широкой сети кооперации позволяют решать проблемы заказчиков качественно и в срок.

За семнадцать лет работы на рынке нашими покупателями и заказчиками стали сотни предприятий, среди которых — лидеры различных отраслей народного хозяйства.

Неизменное качество, высокий инженерный уровень, оперативность и индивидуальный подход к каждому Заказчику – таковы принципы нашей работы.

Будем рады взаимовыгодному сотрудничеству с Вами.

Наши телефоны: (495) 740-54-95, (925) 740-54-95, (917) 590-27-29

E-mail: tehnokom@mail.ru

C уважением, зам. директора ООО «Техноком-сервис»

Муртазин Рустам Ибрагимович

Видео:Блок управления MAM-890 винтового компрессора. Обзор настроек, демонстрация менюСкачать

Автоматика и силовая часть воздушных компрессоров

Главная страница » Автоматика и силовая часть воздушных компрессоров

Шкаф упраления компрессором

Нами были разработанны новые шкафы управления для компрессоров типа ВП3-20/9, ВП-10/9, 2ВМ и их модификаций. Которые позволяют заменить морально устаревшие шкафы управления производства «Краснодарского компрессорного завода». Имея такой же набор функций, они обладают рядом существенных преймуществ:

Использование современных комплектующих позволило уменьшить размеры шкафа управления почти в 2 раза.
Применение цифровых измерителей температуры,не только позволило заменить морально устаревшие капилярные приборы измерения температуры (ТКП), но и позволило упростить монтажные работы при установке шкафа и его эксплуатации. Так как, даже незначительное повреждении капилярной трубки, идущей от шкафа к компрессору, приводит к необходимости замены всего прибора.

Эксплуатация шкафов управления старого образца показала, что при недостаточном уплотнении соединения манометров с подводящими трубопроводами,происходит утечка воздушно-маслянной смеси,что приводит к загрязнению всего внутреннего объема шкафа в следствии чего увеличивается возможность сбоев автоматики и выхода из строя некоторых составляющих. В шкафах управления нашего производства эта проблема решена разделением внутренней полости на две зоны, — что исключает попадание масла на электрические части схемы.

Остановка компрессора осуществляется с задержкой по времени (кроме аварийной остановки) сначало происходит разгрузка компрессора, а потом остановка электродвигателя. Это снижает нагрузку на компрессор и соответственно увеличивает его срок службы.
В продаже имеются как шкафы управления собственного производства, так и производства «Краснодарского компрессорного завода»

Шкаф управления компрессора 4ВУ1-5/9 и его модификации

Мы производим шкафы управления для компрессора 4ВУ1-5/9 и его модификации.
Шкаф управления обеспечивает облегченный пуск компрессора и работу компрессора в двух режимах:

1. Пуск-стоп: при достижении максимального давления компрессор выключается до того,как давление не уменьшится до минимального.После чего компрессор включается. Затем цикл повторяется.
2. Разгрузка: при достижении максимального давления открывается продувочный клапан,происходит сбро даления в ресивере и при достижении минимального даления клапан закрывается,после чего цикл повторяется.

В нашей компании разработан и налажен выпуск шкафов управления для следующих типов компрессоров:

Видео:Работа винтового компрессора, его принцип действия и устройство.Скачать

Автоматика.

Видео:Щит управления компрессором ВШВ 3/100Скачать

Автоматика одно и двухступенчатых поршневых, воздушных компрессоров

Установленная на этих компрессорах автоматика дает возможность выполнять следующие функции:

• Остановку приводного электродвигателя – при превышении допустимой температуры воздуха после каждой ступени сжатия каждого цилиндра; при падении давления масла в циркуляционной системе смазывания механизма движения; при уменьшении протока охлаждающей воды; при повышении давления нагнетания выше допустимого; при коротких замыканиях и повреждениях в системе электропривода и управления;
• Дистанционный, местный или автоматический пуск компрессора на холостой ход с последующим входом в рабочий режим;
• Пуск охлаждающей воды;
• Разгрузку компрессора без остановки электродвигателя при высоком давлении нагнетания;
• Выдачу информации о состоянии контролируемых параметров.

Кроме того, компрессоры 305ВП-30/8, ВП3-20/9 и 302ВП-10/8 снабжены устройствами двухпозиционного регулирования подачи с помощью встроенных в цилиндры регуляторов.

Пуск компрессорной установки в работу

Для пуска компрессорной установки производят следующие операции. Включают напряжение питания автоматическим включателем. Одновременно открывают электромагнитные вентили на трубопроводе подачи воды и на линии холостого хода компрессора. При нажатии на пусковую кнопку срабатывает реле, включающее станцию управления электродвигателем, и реле времени (РВ), которое ограничивает время холостого хода компрессорной установки и работу без необходимого давления масла в циркуляционной системе смазывания. Если за 20-25 сек. давление масла не поднимается выше 0,11 МПа, то компрессор останавливается. Пуск компрессора не произойдет, если не будет подачи воды в систему охлаждения. В случае нормального пускового периода электромагнитный вентиль закрывается, и компрессор входит в рабочий режим работы.

При неисправностях в работе компрессора (неправильное распределение давления по ступеням сжатия, недостаточное охлаждение и др.) может произойти повышение температуры воздуха сверх допустимой нормы, что вызовет срабатывание регулирующих милливольтметров и остановку электродвигателя. О причинах аварийной остановки компрессора сигнализирует блок сигнальных реле. Оповещение обслуживающего персонала (машинистов) производится сиреной и сигнальной лампой. Звуковая сигнализация снимается кнопками возврата сигнальных реле, при этом восстанавливается пусковая цепь схемы.

Регулирование производительности компрессора

Для регулирования производительности одно – и двухступенчатых, воздушных поршневых компрессоров типа ВП используют следующие способы.

Периодический перевод компрессора на холостой ход путем перепуска из нагнетательной линии во всасывающую или соединением нагнетательной линии с атмосферой. Воздухосборник отключается от компрессора с помощью обратного клапана.

Когда давление в воздухосборнике уменьшается до нижней установки реле давления, электромагнитный клапан отключается и компрессор войдет в рабочий режим работы.

Работа компрессора в режиме холостого хода без регулирующих электромагнитных клапанов или с неисправными электромагнитными клапанами не допускается.

Остановка автоматического запуска электродвигателя компрессора в случае повышения давления выше допустимого. Пусковое реле отключается, компрессор останавливается и разгружается. Когда давление в воздухосборнике уменьшится до нижней установки реле давления, то его контакт разомкнется, включит пусковое реле и компрессор запустится в работу.

Применение этого способа взамен разгрузки компрессора без остановки электродвигателя рекомендуется в случае, когда продолжительность пониженного потребления сжатого воздуха превышает 20-30 мин.

Подключение дополнительного «мертвого» пространства на 1-й ступени сжатия

Такой способ регулирования производительности применяется в компрессорах 305ВП-30/8, ВП3-20/9 и 302ВП-10/8. Эти компрессоры имеют возможность трехпозиционного регулирования. При работе этих компрессоров с полной производительностью поршневой привод регулятора, встроенного в цилиндр 1-й ступени компрессора, находится в крайнем положении и дополнительное «мертвое» пространство отсоединено от рабочего объема цилиндра. Как только давление в воздухосборнике повышается выше необходимого, срабатывает реле давления, электромагнитный распределитель перекрывает поступление воздуха к поршневому приводу регулятора. Под действием избыточного давления в цилиндре компрессора поршень привода смещается, что вызывает подключение дополнительного «мертвого» пространства к рабочему объему цилиндра. Увеличение «мертвого» пространства ведет к уменьшению всасываемого объема воздуха, и компрессор начинает работать с производительностью, равной 70% от номинальной величины. При уменьшении давления в воздухосборнике реле давления отключается и давление из воздухосборника опять действует на поршневой привод регулятора дополнительное «мертвое» пространство отсоединяется и компрессор начинает работать с полной производительностью. Не рекомендуется эксплуатировать компрессоры 302ВП-10/8 и 305ВП-30/8 с включенным регулятором при давлении нагнетания ниже 0,4 МПа. При этом режиме в случае остановки компрессора после срабатывания реле давления аварийные звуковой и световой сигналы не подаются.

При регулировании производительности компрессора следует учитывать вместимость установленных воздухосборников, которая влияет на частоту проводимых циклов регулирования.

При небольшом потреблении сжатого воздуха часть компрессорных установок остановится через некоторое время, т.е. перейдет в резерв. Запуск их в работу произойдет тогда, когда расход сжатого воздуха в нагнетательной линии увеличится.

Возможно изготовление автоматики по параметрам Заказчика.

Так же изготавливаем шкафы управления насосами, в том числе и вакуумными насосами.
