Шкода карок датчики давления в шинах где находится

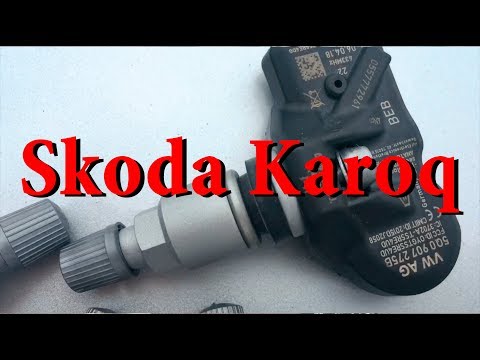

Видео:Датчики давления шин Skoda Karoq 5Q0907275B ОригиналСкачать

Руководство Снятие и установка датчиков давления в шинах

Система контроля давления в шинах с функцией Autolocation
Постепенно внедряется система контроля давления в шинах с функцией Autolocation, которая заменяет прежнюю систему контроля давления в шинах.
— Как и прежде, система базируется на датчиках в шинах, передающих значения давления в шинах в блок управления контроля давления в шинах -J502-.
— Функция „Autolocation“ система может верно показать в комбинации приборов давление в шинах и предупреждения после небольшого пробега.
— „Антенна“ представляет собой комбинацию из блока управления контроля давления в шинах и центральной приёмной антенны.
— После замены датчиков колёс или замены шин ручная адаптация не требуется. Система контроля давления в шинах автоматически распознает новые датчики давления в шинах и адаптирует их при начале движения.

5Q0 998 270B — комплект датчиков давления TPMS (4 шт.)
Подходят для Skoda Karoq (NU), Kodiaq (NS, NV), Octavia A7 (NL, 5E), VW Tiguan (5N), Tiguan 2 (AD, BT), Passat B8 (3G), Touareg (7L, 7P, CR), Golf 7 (5G) и еще множества автомобилей построенных на платформе MQB и др.

Средняя цена от 5000-6000 руб. (ebay, авито, форумы) до 10000-14000 руб. (у дилеров) за комплект из 4х штук. Обычно нужен для второго комплекта резины на дисках (например на зиму), чтобы не было ошибки по давлению шин на приборке.
Существуют два варианта креплений этих датчиков, и они различаются только тем что при монтаже датчиков давления нужно затягивать один или два болтика моментом 4 Нм.
Ремкомплекты для датчиков давления в шинах есть на али по цене от 4$, фактически представляют собой 4 нипеля которые прикручиваются к оригинальному датчику.

Обратите внимание на дату производства указанную на датчике (23.03.2018), т.к. они имеют «срок годности».
Датчики давления в шинах имеют срок службы примерно 10 лет. Фото:

Детали и узлы датчика давления в шине, вариант 1

Вариант 1 заменён на вариант 2
Поставляются только детали варианта 2
Допускается совместная установка деталей варианта 1 и варианта 2.

1 — Колпачок вентиля
2 — Гайка 4 Нм
3 — Шайба
4 — Колёсный диск
5 — Уплотнительное кольцо
6 — Золотник вентиля, подлежит замене при каждой замене колеса
Не использовать ниппели из латуни, только никелированные (серебристые) ниппели (коррозия!)
7 — Металлический вентиль, поставляется в сборе
8 — Болт, 4 Нм
9 — Датчик давления воздуха в шине
Датчик давления в шине переднего левого колеса -G222-
Датчик давления в шине переднего правого колеса -G223-
Датчик давления в шине заднего левого колеса -G224-
Датчик давления в шине заднего правого колеса -G225-

Снятие и установка датчика давления в шине, вариант 1
Необходимые специальные приспособления: динамометрический ключ

Снятие
Снять шину с колёсного диска
Перед дальнейшими работами проверить, какой вариант установлен.

I — версия, установленная на сервисном предприятии
Версия, установленная на сервисном предприятии это датчик давления в шине, закрепленный на вентиле винтом с внутренним Torx -1-.
Если имеется версия, установленная на сервисном предприятии, то порядок ремонта следующий:

– Отвернуть винт -стрелка- крепления датчика давления в шине -1-.
– При этом удерживать металлический вентиль (например, с помощью 2-миллиметрового сверла).
Втавлять сверло в это отверстие:

Читайте также: Контроля давления в шинах ситроен

II — версия, установленная на заводе
Версия, установленная на заводе это датчик давления в шине, закрепленный на вентиле четырехгранным винтом с плоской головкой -2-.
Если имеется версия, установленная на заводе, то порядок ремонта следующий

– Проворачивать гайку -1- против часовой стрелки, пока нельзя будет снять датчик давления в шине -2-.
При вращении гайки -1-, вращается весь вентиль.
Снять металлический вентиль

Установка
Перед установкой датчика давления в шине очистить отверстие под вентиль.

– Прижать датчик давления в шине -1- к ободу и затянуть винт -стрелка-.
– При этом удерживать металлический вентиль (например, с помощью 2-миллиметрового сверла).
Смысл этого действия в том, что этот винт (Torx) отвечает за угол прилегания датчика к ободу диска.
Когда винт ослаблен сам датчик может двигаться по направляющим как показано красной стрелкой на фото:

После установки провести визуальный осмотр и надежность крепления. Датчик давления в шине -1- должен быть плотно прикручен и прилегать опорой к монтажному ручью колёсного диска.
После установки дотяжка резьбового соединения недопустима.

Моменты затяжки: Датчик давления в шине к металлическому вентилю — 4 Нм

Детали и узлы датчика давления в шине, вариант 2

1 — Датчик давления в шине
Датчик давления в шине переднего левого колеса -G222-
Датчик давления в шине переднего правого колеса -G223-
Датчик давления в шине заднего левого колеса -G224-
Датчик давления в шине заднего правого колеса -G225-
2 — Винт (винт с внутренним Torx — вариант 1, или четырёхгранный винт с плоской головкой — вариант 2)
поставляется как запасная деталь в комплекте с датчиком давления в шине
3 — Металлический вентиль
поставляется как запасная деталь в комплекте с датчиком давления в шине
4 — Ниппель
подлежит замене при каждой замене колеса
5 — Колёсный диск
6 — Накидная гайка 4 Нм
При затягивании не удерживать за металлический вентиль.
Одна из шайб накидной гайки устроена так, что при затяжке в первую очередь к датчику давления в шине прикручивается металлический вентиль. После разрыва шайбы датчик давления в шине крепится к колёсному диску.
Заменять после каждого снятия
7 — Колпачок вентиля

Снятие и установка датчика давления в шине, вариант 2

Необходимые специальные приспособления: динамометрический ключ

Снятие
– Снять шину с диска

– Прокрутить гайку -1- против часовой стрелки настолько, чтобы можно было снять датчик давления в шине -2-.
При вращении гайки -1-, вращается весь вентиль.

Установка
Металлический вентиль заменяется в сборе.
Перед установкой датчика давления в шине очистить отверстие под вентиль.

– Датчик давления в шине установить свободно с четырёхгранным винтом -5- на металлическом вентиле -3-.
Не притягивать плотно металлический вентиль к датчику.
– Металлический вентиль вставить в отверстие колёсного диска.

Осторожно!
При затягивании не удерживать за металлический вентиль.
Одна из шайб накидной гайки -2- устроена так, что при затяжке в первую очередь к датчику давления в шине прикручивается металлический вентиль. После разрыва шайбы датчик давления в шине крепится к колёсному диску.

Читайте также: Geze скользящая шина t stop

– Навернуть новую накидную гайку на металлический вентиль. При этом металлический вентиль вращается и привёртывается к датчику давления в шине.
– Затянуть накидную гайку моментом затяжки больше, чем необходим для ощутимого разрушения разрывной шайбы.
– Установить шину на диск

Видео:Skoda: Косвенный Датчик Давления В Шинах. (2020)Скачать

Форум Шкода Карок

Видео:Распознано падение давления Шкода КарокСкачать

Работа системы контроля давления в шинах

Работа системы контроля давления в шинах

Сообщение Виват » 20 фев 2021, 15:30

Работа системы контроля давления в шинах

Сообщение SavinNV » 20 фев 2021, 16:16

Работа системы контроля давления в шинах

Сообщение c3c » 20 фев 2021, 16:31

Работа системы контроля давления в шинах

Сообщение Петля » 31 мар 2021, 16:07

Работа системы контроля давления в шинах

Сообщение c3c » 31 мар 2021, 19:05

Вот мне интересно, откуда в статичном положении взять данные о давлении при отсутствии датчиков? Разве что, если частота вращения колес запоминается во время поездки.

Отправлено спустя 54 секунды:

Работа системы контроля давления в шинах

Сообщение Петля » 31 мар 2021, 20:00

Работа системы контроля давления в шинах

Сообщение c3c » 01 апр 2021, 00:24

Работа системы контроля давления в шинах

Сообщение Петля » 01 апр 2021, 16:00

Работа системы контроля давления в шинах

Сообщение YorikM » 04 апр 2021, 01:22

Работа системы контроля давления в шинах

Сообщение c3c » 04 апр 2021, 01:31

Работа системы контроля давления в шинах

Сообщение YorikM » 05 апр 2021, 20:42

Работа системы контроля давления в шинах

Сообщение c3c » 05 апр 2021, 20:47

Работа системы контроля давления в шинах

Сообщение YorikM » 05 апр 2021, 21:36

Видео:Skoda Kodiaq. Контроль давления воздуха в шинахСкачать

Форум Шкода Карок

Видео:Skoda Kodiaq: Установка системы контроля давление в шинахСкачать

Датчики давления

Датчики давления

Сообщение sergey.cha » 05 апр 2020, 18:24

Датчики давления

Сообщение *don* » 05 апр 2020, 20:22

Датчики давления

Сообщение sergey.cha » 05 апр 2020, 22:30

Датчики давления

Сообщение ser9eich » 09 июл 2020, 12:23

Датчики давления

Сообщение Shatrov » 09 июл 2020, 12:39

Датчики давления

Сообщение ser9eich » 09 июл 2020, 12:43

Датчики давления

Сообщение Anton44 » 03 авг 2020, 10:13

Датчики давления

Сообщение Shatrov » 03 авг 2020, 10:56

Датчики давления

Сообщение EXE.trim.ALL » 04 авг 2020, 07:46

Датчики давления

Сообщение EXE.trim.ALL » 26 сен 2020, 19:51

Датчики давления

Сообщение LostSoul » 26 сен 2020, 19:56

Датчики давления

Сообщение deleted_album » 27 сен 2020, 01:15

Датчики давления

Сообщение Fish13 » 02 окт 2020, 08:44

Датчики давления

Сообщение *don* » 02 окт 2020, 09:35

Датчики давления

Сообщение oldfart » 12 окт 2020, 13:09

Датчики давления

Сообщение Tima » 12 окт 2020, 13:46

Датчики давления

Сообщение Viacheslav827 » 06 ноя 2020, 09:07

Датчики давления

Сообщение parbor » 06 ноя 2020, 13:03

Датчики давления

Сообщение OldCoder » 06 ноя 2020, 14:22

Читайте также: Шины для форд маверик 2005

Есть вот такое руководство
Калибровка контроля шин в информационно-развлекательной системе / навигации:
— Включить зажигание.
— В информационно-развлекательной системе / навигации нажмите кнопку [CAR], а затем [Состояние автомобиля].
— Выберите пункт меню [Индикатор контроля давления в шинах], а затем нажмите кнопку [SET] (со значком шины).
При этом начинается калибровка. В дальнейшем следуйте указаниям на дисплее.
Сообщение на дисплее информирует о сохранении значений давления в шинах.

Датчики давления

Сообщение Viacheslav827 » 06 ноя 2020, 16:23

Есть вот такое руководство
Калибровка контроля шин в информационно-развлекательной системе / навигации:
— Включить зажигание.
— В информационно-развлекательной системе / навигации нажмите кнопку [CAR], а затем [Состояние автомобиля].
— Выберите пункт меню [Индикатор контроля давления в шинах], а затем нажмите кнопку [SET] (со значком шины).
При этом начинается калибровка. В дальнейшем следуйте указаниям на дисплее.
Сообщение на дисплее информирует о сохранении значений давления в шинах.

Видео:отображение системы прямого измерения давления в шинах кодиакСкачать

Форум Шкода Карок

Видео:Установка датчиков давления в легкосплавный диск это просто.Скачать

Датчики давления

Датчики давления

Сообщение sergey.cha » 05 апр 2020, 18:24

Датчики давления

Сообщение *don* » 05 апр 2020, 20:22

Датчики давления

Сообщение sergey.cha » 05 апр 2020, 22:30

Датчики давления

Сообщение ser9eich » 09 июл 2020, 12:23

Датчики давления

Сообщение Shatrov » 09 июл 2020, 12:39

Датчики давления

Сообщение ser9eich » 09 июл 2020, 12:43

Датчики давления

Сообщение Anton44 » 03 авг 2020, 10:13

Датчики давления

Сообщение Shatrov » 03 авг 2020, 10:56

Датчики давления

Сообщение EXE.trim.ALL » 04 авг 2020, 07:46

Датчики давления

Сообщение EXE.trim.ALL » 26 сен 2020, 19:51

Датчики давления

Сообщение LostSoul » 26 сен 2020, 19:56

Датчики давления

Сообщение deleted_album » 27 сен 2020, 01:15

Датчики давления

Сообщение Fish13 » 02 окт 2020, 08:44

Датчики давления

Сообщение *don* » 02 окт 2020, 09:35

Датчики давления

Сообщение oldfart » 12 окт 2020, 13:09

Датчики давления

Сообщение Tima » 12 окт 2020, 13:46

Датчики давления

Сообщение Viacheslav827 » 06 ноя 2020, 09:07

Датчики давления

Сообщение parbor » 06 ноя 2020, 13:03

Датчики давления

Сообщение OldCoder » 06 ноя 2020, 14:22

Есть вот такое руководство
Калибровка контроля шин в информационно-развлекательной системе / навигации:
— Включить зажигание.
— В информационно-развлекательной системе / навигации нажмите кнопку [CAR], а затем [Состояние автомобиля].
— Выберите пункт меню [Индикатор контроля давления в шинах], а затем нажмите кнопку [SET] (со значком шины).
При этом начинается калибровка. В дальнейшем следуйте указаниям на дисплее.
Сообщение на дисплее информирует о сохранении значений давления в шинах.

Датчики давления

Сообщение Viacheslav827 » 06 ноя 2020, 16:23

Есть вот такое руководство
Калибровка контроля шин в информационно-развлекательной системе / навигации:
— Включить зажигание.
— В информационно-развлекательной системе / навигации нажмите кнопку [CAR], а затем [Состояние автомобиля].
— Выберите пункт меню [Индикатор контроля давления в шинах], а затем нажмите кнопку [SET] (со значком шины).
При этом начинается калибровка. В дальнейшем следуйте указаниям на дисплее.
Сообщение на дисплее информирует о сохранении значений давления в шинах.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле
  • Правообладателям
  • Политика конфиденциальности

  🎬 Видео

  Установка датчиков давления в шине HUFСкачать



  Шкода Карок Белый мишка. Замена колёс, вместимость багажника, сброс ошибки давления в колёсах.Скачать



  Датчики давления в шинах TPMS / Система прописывается САМА!Скачать



  Skoda: Давление В Шинах (2020)Скачать



  Инструкция Skoda Karoq 2020Скачать



  Сбросить ошибку/датчик давления шин Шкода Рапид/Фольксваген Поло (Skoda Rapid/VW Polo)Скачать



  Не гаснет ошибка давления шин tire pressure sensorСкачать



  7 видов систем привязки датчиков давления шин. Кому не повезло? Что может сломаться?Скачать



  Датчики давления в шинах VAG Skoda tpms 5Q0907275Скачать



  Активация косвенного датчика давления в шинах (Indirect TPMS) Шкода Октавия А7Скачать



  шкода карок интересные функцииСкачать



  Шкода Кодиак, система TPMS как работает? Тестирую работоспособность.Скачать



  Замена батарейки в датчике давленияСкачать
