Шлифовальная машина угловая с гибким валом (2 видео)

Компания Suhner – пионер и безусловный мировой лидер в области гибковального оборудования, как по объемам производимых машин, так и по качеству. Гибкие валы Suhner используются не только в шлифовальном оборудовании, но и во многих других сферах – они установлены на самолетах Boeing, на автомобилях известных европейских марок, таких как BMW и Ferrari, и даже на марсоходе NASA.

Разрабатывая гибковальное шлифовальное оборудование, инженеры Suhner задались вопросом: зачем оператору держать в руках двигатель машины? В качестве ответа на этот вопрос и было сделано революционное предложение – вынести двигатель и установить его на специальной платформе на полу или даже подвесить сверху, а оператору в руки дать лишь необходимую насадку, усилие на которую возможно передать с помощью гибкого вала.

Такое решение позволило сделать двигатели более мощными и надежными. В большинстве гибковальных машин Suhner используются полностью запаянные трехфазные асинхронные двигатели, спроектированные таким образом, что они могут эксплуатироваться 24 часа в сутки в самых суровых условиях (им не страшны нагрузки и металлическая пыль). При этом мощность некоторых из них превышает 3 кВт.

Также заказчик сам выбирает длину вала и любые быстросъемные насадки, среди которых цанговые прямые, цанговые угловые, ленточные и угловые на М14. Таким образом, на одном шлифовальном посту можно обойтись одним двигателем, к которому подключаются различные насадки. При этом оператор может работать на скоростях от 200 до 36.000 об/мин, держа в руках лишь легкую насадку с абразивом.

Содержание

ROTOMAX 1.5 – шлифовальная машина с гибким валом
Двигатель.
Гибкий вал.
Насадки.
Граверы с гибким валом
Категория
Шлифмашины с гибким валом
📸 Видео

Видео:Шпиндель шлифмашины с гибким валом ИЭ-8201.Скачать

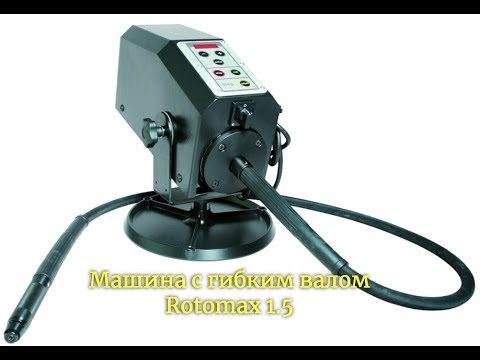

ROTOMAX 1.5 – шлифовальная машина с гибким валом

ROTOMAX 1.5 — это шлифовальная машина с гибким валом, предназначенная для работы с абразивным инструментом при обработке металлов.

ROTOMAX 1.5 состоит из нескольких основных частей:

Двигатель — главная часть машины.
Гибкий вал — та часть, которая передает вращение на инструмент.
Сменные насадки — рабочая часть машины.

Двигатель.

Двигатель машины Rotomax однофазный и асинхронный. Благодаря этому достигаются чрезвычайная мощность машины и неверотно долгий ресурс службы в сравнении с классическим электроинструментом.

Несмотря на 1,5 кВт мощность эта машина чрезвычайно мощная.

Регулировка оборотов плавная в диапазоне 500-15 000 об/мин.

Это очень удобный и широкий диапазон. Благодаря ему вы сможете подобрать идеальную скорость для любого абразивного инструмента. Что положительно скажется на производительности и ресурсе применяемых материалов материалов.

Простая и понятная панель управления позволяет настраивать обороты как перед включением, так и во время работы.

Обороты регулируются с шагом в 100 единиц.

Кстати, двигатель работает почти бесшумно. В условиях большого производства это неоценимое качество.

Сам двигатель машины довольно тяжелый — 27 кг.

Поэтому требует использования опоры. В комплекте идет система расположения двигателя на рабочем месте. Она позволяет вращаться машине вокруг оси на 360 градусов и немного в вертикальной плоскости.

По необходимости можно установить её на колесную базу, например для перемещения по цеху. Или подвесить на балансирах для еще более удобной работы.

Гибкий вал.

Так же важная часть. Она передает вращение на используемый инструмент.

К гибкому валу предъявляются высокие требования: он должен иметь очень высокий уровень жесткости, чтобы передавать без потерь все необходимые обороты. И иметь идеальную конструкцию, чтобы при передаче таких высоких оборотов не нагреваться и не создавать лишнего шума и вибраций. И при этом он должен оставаться гибким.

В комплекте идет вал длиной 2 метра с посадкой DIN 10/G 28 . Эта посадка подходит для большинства применяемых насадок. При выборе новых насадок обращайте внимание на стандарт посадки вашего вала или используйте другой вал.

Валы могут иметь разную длину — 1,5 метра, 2 или 3 метра.

Планируется выпуск гибкого вала длиной 6 метров с установленными на нем кнопками включения/выключения. Таким валом можно будет работать на больших изделиях, таких как емкости, контейнеры и так далее.

Кстати, одно из отличных применений прямых насадок с гибким валом — это обработка внутри труб. В зависимости от длины вала можно подобраться довольно глубоко.

Насадки.

Большое количество сменных насадок — очень большое преимущество Rotomax перед большим парком электроинструмента.

С помощью сменных насадок вы сможете выполнять все привычные операции как обычным жлектроинструментом:

прямыми машинами.
угловыми машинами
угловыми машинами для минидисков
ленточными напильниками
ленточно-шлифовальными насадками

Читайте также: Аэрограф с компрессором для ногтей mini air compressor

Смена насадок осуществляется просто нажатием одной кнопки и заменой инструмента. Не сложнее чем воткнуть в розетку второй инструмент.

Для каждой насадки существуют максимальные и рекомендуемые обороты. Учитывайте их при работе.

Таким образом мы видим, что в руках у нас оказался очень универсальный, удобный и чрезвычайно мощный инструмент.

Который способен выполнять любые задачи в промышленном объеме.

Итак, подчеркнем еще раз его преимущества:

чрезвычайная мощность
высокая надежность
универсальность
удобство и эргономичность

Это те качества, которые так ценятся на больших и серьезных производствах. Где есть повышенные требования к ресурсу и производительности инструмента.

Оптимально применение такой машины на стационарных шлифовальных постах. Но при использовании колесной базы такой комплект может быть весьма мобильным в рамках цеха.

Самые актуальные новости в наших соцсетях и на нашем канале:

Видео:Гибкий вал на ушм, насадки! Болгарка - гравер! Дополнительные возможности УШМ! Бор машинка из ушм!Скачать

Граверы с гибким валом

Категория

Мощность граверов очень небольшая — от 35 до 300 Вт, что на 1-2 порядка меньше большинства других электроинструментов. \r\n

Это объясняется тем, что работу совершает маленькая абразивная насадка, напоминающая бормашина дантиста, в узко концентрированной точке. \r\n

Поэтому производительность граверов меньше, чем у родственных прямо-шлифовальных машин и предназначено большинство из них для неспешной гравировки и выполнения тонких надписей, шлифовки тонких, сложных, витых элементов, а не зачистки сварных швов или больших площадей. Исключения составляют только относительно мощные граверы от 300 Вт и более. «,»sort»:102,»additional»:false>, >,»id»:200799,»type»:»specification»,»label»:»Max число оборотов»,»description»:»

Имеется в виду угловая скорость вращения шлифовального штифта, измеряющаяся в оборотах в минуту (об\/мин). При этом абсолютная, линейная скорость периферийной части диска, которая и производит заточку, прямо пропорционально зависит от диаметра штифта. \r\n

Предельная скорость вращения абразивной насадки говорит о том, по каким материалам можно эффективно вести гравировку. На низких скоростях (около 20,000 об\/мин) работают с пластиком, стеклом, цветным металлом. \r\n

Для гравировки ювелирных драгоценных камней и твердых сталей понадобится большая скорость вращения ближе к 30,000 об\/мин. \r\n

Удобны граверы, позволяющие плавно регулировать частоту вращения с плавным пуском и постепенным разгоном шлифовальной насадки. «,»sort»:103,»additional»:false>, >,»id»:200620,»type»:»specification»,»label»:»Вес нетто»,»description»:»

По весу граверы так же выделяются среди других инструментов, как и по мощности, их масса чаще всего 0,3-2 кг. \r\n

Легкие модели очень удобны для ювелирной работы с необходимостью выполнять тонкие линии. \r\n

Более тяжелые машинки будут устойчивее при более производительной работе на больших плоскостях, при шлифовке сварных швов. «,»sort»:104,»additional»:false>],»booleanFilters»:[ >,»id»:null,»type»:»is_packaging»,»label»:»Купить упаковкой»,»description»:null,»sort»:60,»additional»:false>, >,»id»:null,»type»:»has_review»,»label»:»Только с отзывами»,»description»:null,»sort»:80,»additional»:false>, >,»id»:205388,»type»:»specification»,»label»:»Гибкий вал в комплекте»,»description»:»

Гибкий вал — устройство, передающее энергию вращения от двигателя инструмента на оснастку. При использовании гибкого вала, снимается нагрузка с пользователя: в этом случае, гравер закрепляют на стойке, а в руке держат только наконечник вала с рабочей насадкой, общей массой около ста граммов. Соответственно, повышается точность и качество работы, что особенно важно в ювелирном деле и при работе с хрупкими и деликатными материалами. «,»sort»:100,»additional»:false>],»productCount»:40,»queryString»:»»>» data-category-id=»1803″ data-category-name=»Граверы | бормашины» data-bowed-category-name=»в Граверах с гибким валом» data-rname=»gravery» data-tag-page-id=»4885″ data-make-id=»0″ data-search-string=»» data-reset-link=»/instrument/gravery/s_gibkim_valom/#goods» data-is-search-page=»» data-ab-is-expanded-filters=»» >
