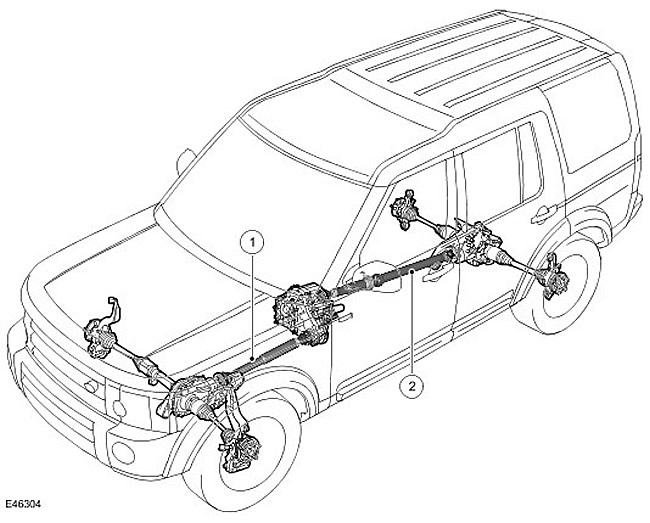

Приводные валы используются для передачи крутящего момента от раздаточной коробки к переднему и заднему дифференциалам.

Передний приводной вал представляет собой цельную деталь, соединяющую раздаточную коробку с передним дифференциалом посредством шарниров равных угловых скоростей (ШРУС).

Задний приводной вал состоит из двух частей и из-за увеличенной длины поддерживается центральным подшипником. Задний приводной вал соединяется с раздаточной коробкой посредством ШРУС, а с задним дифференциалом посредством карданного шарнира. Данные шарниры допускают угловые отклонения приводного вала при разгоне и торможении.

Передний и задний приводные валы являются необслуживаемыми, и в случае неисправности требуется замена всего приводного вала в сборе.

Видео:Карданная передача, основы. Карданные шарниры не равных и равных угловых скоростей (ШРУСы)Скачать

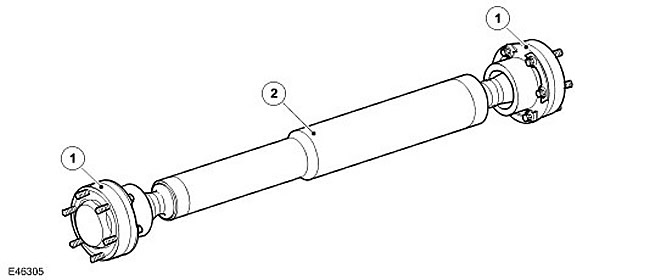

Передний приводной вал

Передний приводной вал изготовлен из стальной трубы с толщиной стенки 1,7 мм. ШРУС закреплен с каждой стороны приводного вала (дополнительную информацию о ШРУС см. в разделе «Шарнир полуоси»). Номинальная общая длина вала составляет 713 мм.

Каждый ШРУС имеет 6 отверстий для крепления к первичному фланцу переднего дифференциала и переднему выходному фланцу раздаточной коробки. ШРУС крепятся к переднему дифференциалу и раздаточной коробке 6 болтами Torx, посаженными на герметик.

Под каждой парой болтов установлены компрессионные шайбы. Эти шайбы необходимы для предотвращения сжатия крепежного фланца ШРУС.

На ШРУС запрессован защитный чехол. Герметичность соединения чехла с корпусом шарнира обеспечивается внутренней прокладкой, а с передним выходным фланцем раздаточной коробки — торцевой заглушкой и внутренним прокладкой. Это препятствует попаданию внутрь грязи и влаги. ШРУС допускает перемещение приводного вала, вызванное небольшими перемещениями в коробке передач и опорах раздаточной коробки.

Видео:Ремонт карданного вала, замена подвесного подшипника на Ленд Ровер Дискавери 3 Land Rover DiscoveryСкачать

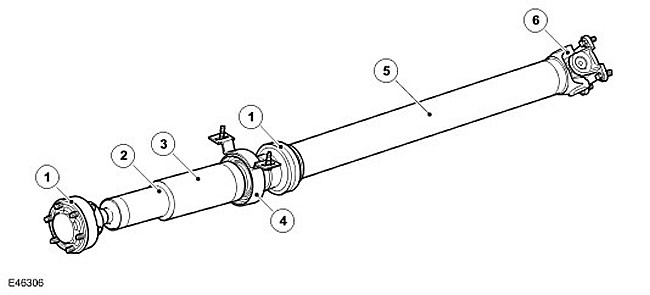

Задний приводной вал в сборе

Задний приводной вал в сборе состоит из переднего и заднего валов в сборе и расположенного по центру опорного подшипника. Номинальная общая длина заднего приводного вала в сборе составляет 1309 мм.

Видео:Меняем левый внутренний шрус на Ленд Ровер Дискавери 3 Land Rover Discovery 3Скачать

Передний вал в сборе

Передний вал в сборе имеет деформируемый элемент трубы, который регулирует «складывание» приводного вала при аварии.

ШРУС установлен с каждой стороны переднего вала в сборе (дополнительную информацию о ШРУС см. в разделе «Шарнир полуоси»).

Передний ШРУС (со стороны раздаточной коробки) имеет 6 радиально расположенных отверстий для крепления к заднему выходному фланцу раздаточной коробки. ШРУС крепится к выходному фланцу 6 болтами Torx, ввернутыми в резьбовые отверстия во фланце. Под каждой парой болтов установлены компрессионные шайбы. Задний шлицевой вал введен в зацепление со ступицей ШРУС заднего вала, запрессован и зафиксирован Locktite. На механически обработанную поверхность вала методом прессовой посадки установлен опорный подшипник.

Видео:Шрус вместо крестовины.Скачать

Задний вал в сборе

Задний вал в сборе имеет в задней части (со стороны заднего дифференциала) карданный шарнир типа Hookes.

Читайте также: Опора промежуточная карданного вала в сборе газель

Карданный шарнир приварен к трубе заднего вала и крепится к первичному валу заднего дифференциала 4 гайками с фланцем. Противоположный конец трубы заднего вала приварен непосредственно к корпусу ШРУС.

Видео:ШУМ И ВИБРАЦИЯ НА СКОРОСТИ? - Проверь КАРДАН! Замена ПОДВЕСНОГО ПОДШИПНИКА Land Rover Discovery 4Скачать

Опорный подшипник в сборе

Опорный подшипник в сборе представляет собой корпус из штампованной стали, резиновую диафрагму и шариковый подшипник. Диафрагма закреплена в корпусе. Внутреннее металлическое кольцо, установленное на втулке, позволяет запрессовать туда подшипник. Резиновая втулка допускает незначительные смещения осей и, кроме того, служит для гашения колебаний. Опорный подшипник в сборе крепится винтами, которые проходят через нерезьбовые отверстия в подшипнике в сборе и вворачиваются в гайки, приваренные на внутренней стороне поперечины шасси.

Видео:ЗАМЕНА ПОДВЕСНОГО ПОДШИПНИКА КАРДАННОГО ВАЛА LAND ROVER DISCOVERY 3 2007Г. 2.7Скачать

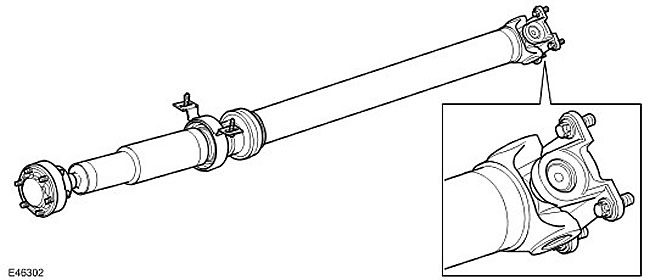

Карданные шарниры

Карданный шарнир типа Hookes используется для соединения заднего приводного вала в сборе с задним дифференциалом, допуская угловые отклонения приводного вала при разгоне и торможении.

К первичному валу заднего дифференциала шарнир крепится 4 посаженными на герметик винтами с фланцами. При изготовлении шарнир смазывается и герметизируется на весь срок службы.

Видео:Вибрация при нагрузке на примере Land Rover.Скачать

Шрус (граната) Land Rover Discovery 3 (L319) Внедорожник 2.7 TD 4×4 190 л.с.

• Сторона установки: со стороны колеса
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Длина [мм]: 163.5
• Спецификация: Groove Type : Middle

• Сторона установки: со стороны коробки передач,Задний мост слева
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 31
• Число зубцов внутри со стороны дифференциала: 30
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны коробки передач,передний мост справа
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 29
• Число зубцов внутри со стороны дифференциала: 27
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны колеса
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Приводной вал: с кольцом ABS
• Длина [мм]: 163.5
• Число зубцов кольца ABS: 48

• Сторона установки: со стороны коробки передач,передний мост справа
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 29
• Число зубцов внутри со стороны дифференциала: 26
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны колеса
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74

• Сторона установки: со стороны коробки передач,Задний мост справа
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 31
• Число зубцов внутри со стороны дифференциала: 30
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны колеса
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Наружный диаметр [мм]: 100
• Число зубцов кольца ABS: 48
• Механически обработанный: с нарезкой / выемкой во внутренней части
• Материал: термопласт
• Размер резьбы: M24x1.5

Читайте также: Какая должна быть температура компрессора холодильника стинол

• Сторона установки: со стороны колеса
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Длина [мм]: 163.5

• Сторона установки: со стороны колеса,передний мост
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов внутри со стороны колеса: 26
• Число зубцов снаружи со стороны колеса: 29
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48

• Длина [мм]: 163.5
• Число зубцов снаружи со стороны колеса: 29
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Спецификация: Groove Type: Middle
• Число зубцов кольца ABS: 48

• Сторона установки: со стороны колеса,передний мост
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48

• Сторона установки: со стороны колеса
• Общая длина [мм]: 164
• Длина 1 [мм]: 96
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов кольца ABS: 48
• Спецификация: Groove type: MIDDLE

• Число зубцов снаружи со стороны колеса: 31
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 29
• Число зубцов кольца ABS: 48
• Механически обработанный: без нарезки / выемки во внутренней части

• Сторона установки: со стороны коробки передач,передний мост слева
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 29
• Число зубцов внутри со стороны дифференциала: 27
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны коробки передач,передний мост слева
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 29
• Число зубцов внутри со стороны дифференциала: 27
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны колеса
• Общая длина [мм]: 164
• Длина 1 [мм]: 96
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов кольца ABS: 48
• Спецификация: Groove type: MIDDLE

• Сторона установки: со стороны коробки передач,передний мост слева
• Тип соединения / сочленения: Шарнир равных угловых скоростей
• Число зубцов снаружи со стороны дифференциала: 29
• Число зубцов внутри со стороны дифференциала: 26
• Диаметр прокладки [мм]: 44

• Сторона установки: со стороны колеса
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Длина [мм]: 163.5
• Спецификация: Groove Type : Middle

• Сторона установки: со стороны колеса
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48

• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 26
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48
• Механически обработанный: с нарезкой / выемкой во внутренней части

Читайте также: Последствия подшипника первичного вала

• Диаметр [мм]: 100
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48
• Оснащение: для автомобилей с ABS,для автомобилей без ABS

• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48
• Механически обработанный: без нарезки / выемки во внутренней части

• Сторона установки: со стороны колеса
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Наружный диаметр [мм]: 100
• Число зубцов кольца ABS: 48
• Механически обработанный: с нарезкой / выемкой во внутренней части

• Сторона установки: со стороны колеса
• Общая длина [мм]: 164
• Длина 1 [мм]: 96
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов кольца ABS: 48

• Спецификация: GrooveType:Middle
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Длина [мм]: 164

• Сторона установки: со стороны колеса
• Общая длина [мм]: 164
• Длина 1 [мм]: 96
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов кольца ABS: 48
• Спецификация: Groove type: MIDDLE

• Сторона установки: со стороны колеса
• Число зубцов кольца ABS: 48
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 27
• Диаметр прокладки [мм]: 74
• Длина [мм]: 163.5
• Спецификация: GrooveType:Middle

• Вес [кг]: 3.48
• Длина упаковки [см]: 20
• Ширина упаковки [см]: 12
• Высота упаковки [см]: 12
• Сторона установки: со стороны колеса
• Общая длина [мм]: 164
• Длина 1 [мм]: 96
• Диаметр прокладки [мм]: 74
• Число зубцов внутри со стороны колеса: 27
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов кольца ABS: 48

• Сторона установки: со стороны коробки передач
• Длина [мм]: 160.5
• Число зубцов снаружи со стороны колеса: 29
• Число зубцов внутри со стороны колеса: 26
• Диаметр прокладки [мм]: 74
• Число зубцов кольца ABS: 48
• Спецификация: М
