Распространённым видом цепных пил является бензопила. Такое устройство широко применяется при строительных работах, заготовке дров и других разнообразных операциях с древесиной. Но насколько бы качественным инструментом ни было приспособление, в его работе могут возникнуть неисправности. Ремонт бензопилы «Штиль 180» выгодней провести самостоятельно, так как это сэкономит не только деньги, но и поможет разобраться в её устройстве.

Содержание
  1. Принцип работы
  2. Виды поломок
  3. Разборка бензопилы
  4. Неисправности и их устранение
  5. Поломки карбюратора
  6. Ремонт системы подачи топлива
  7. Проверка системы зажигания
  8. Основные неисправности бензопил Штиль и инструкции по ремонту своими руками — разъясняем вопрос
  9. Необходимые специальные инструменты для ремонта
  10. Описание устройства и технические параметры
  11. Основные виды поломок и методы их устранения
  12. Неполадки топливной системы
  13. Неполадки механизма запуска и зажигания
  14. Поломки двигателя бензопилы
  15. Сбои в системе смазки бензопилы 180: причины и ремонт
  16. Действия при обнаружении неисправности в различных частях агрегата
  17. Основные неисправности и способы их устранения
  18. Подтекает масло для смазки цепи
  19. Если бензопила не заводится
  20. Двигатель бензопилы работает с перебоями
  21. Ремонт системы подачи топлива
  22. Устранение неисправностей пускового механизма
  23. Неисправности ДВС
  24. Система зажигания
  25. Разборка бензопилы
  26. Выявление проблем в запуске агрегата
  27. Как и зачем чистить глушитель
  28. Стартер пилы
  29. Неисправности режущей гарнитуры
  30. Двигатель и сцепление
  31. Другие популярные неисправности бензопил Штиль
  32. Общие рекомендации по эксплуатации
  33. Вывод

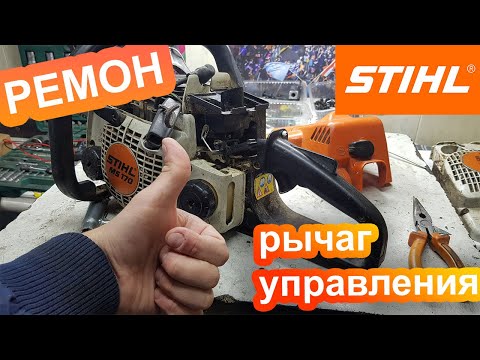

Видео:Ремонт ШТИЛЬ 180 рычаг управленияСкачать

Ремонт ШТИЛЬ 180 рычаг управления

Принцип работы

Перед выявлением неисправности и ремонтом бензопилы «Штиль 180» следует изучить принцип её действия и то, из каких конструктивных элементов она состоит. В составе бензопилы обязательно присутствует её главный элемент — двухтактный двигатель. Именно он отвечает за надёжность и производительность устройства. Двигатель участвует в запуске привода цепи и поддержания его движения под действием центробежного сцепления. Кроме электродвигателя в состав бензопилы входят:

  • стартер;
  • маховик, он же узел охлаждения;
  • блок зажигания;
  • механизм сцепления и тормоза;
  • карбюратор с компенсатором STIHL;
  • воздушный фильтр;
  • топливный и масляный бак;
  • глушитель;
  • антивибрационная система.

Штиль 180 ремонт вала управления

Топливо из бака попадает в карбюратор, где к нему примешивается воздух, попадающий из узла очистки. С карбюратора смесь воздуха с топливом поступает в двигатель. Карбюратор пилы имеет один построечный винт, который управляет работой холостого хода. Все настройки устройства выполнены на заводе и обеспечивают оптимальную подачу топливно-воздушной смеси.

В цилиндре мотора смесь поджигается, а с помощью стартера запускается двигатель. Под действием поршня вал, входящий в состав кривошипно-шатунного механизма, начинает своё движение. На валу расположена звёздочка, на которую надеваются звенья цепи.

Штиль 180 ремонт вала управления

В бензопиле используется одноцилиндровый мотор. В качестве механизма защиты применяется муфта, позволяющая в случае заклинивания цепи перевести электродвигатель в режим холостого хода. На начальных оборотах специальные накладки, расположенные в радиальном направлении, прижимаются пружинами к середине вала, тем самым не позволяя ему вращаться. На высоких оборотах центробежная сила увеличивается, что приводит к сжатию пружин. Накладки отжимаются от центра вала, звёздочка вращается и цепь запускается.

Электрическая схема устройства участвует в системе зажигания. Из-за использования маховика с магнитами при вращении возникает электродвижущая сила (ЭДС), которая приводит к появлению тока в блоке электроники. Блок направляет сигнал на свечу, провоцируя появление искры на её выводах. Эта искра подпаливает смесь, поступающую из карбюратора. После того как произошёл удачный запуск, бензопила начинает повторять все рабочие процессы в цикле.

Цепь устройства набирается из зубцов и соединительных элементов. Для защиты пользователя от обратного удара устройство оснащено системой тормоза. Подача масла происходит в автоматическом режиме под действием насоса.

Видео:Топ косяков в stihl ms180 которые легко исправить. Детские болезни штиль 180 и их устранение.Скачать

Топ косяков в stihl  ms180 которые легко исправить. Детские болезни штиль 180 и их устранение.

Виды поломок

Штиль 180 ремонт вала управления

Перед началом работ по нахождению неисправности бензопилы «Штиль 180» необходимо подготовить инструменты и дать возможность остыть двигателю, исключив при этом непреднамеренный запуск.

Для качественного устранения поломки необходимо проанализировать, какие действия предшествовали её появлению. Если исходить из того, что бензопила оснащена электродвигателем, основные поломки в первую очередь связаны именно с ним. К наиболее часто возникающим неисправностям относят:

  • невозможность запуска двигателя;
  • самоотключение устройства во время работы;
  • электродвигатель при работе не набирает требуемых оборотов;
  • появление посторонних шумов и запаха гари;
  • течь масла.

Штиль 180 ремонт вала управления

К распространённым поломкам расходных материалов бензопилы относят разрыв цепи, который всегда происходит между её звеньями. При соединении звеньев на заклёпку понадобится плотно прижать их боковые части и развальцевать. Если выступы сточены, то расклепать их не получится, поэтому понадобится контактная сварка.

Кроме разрыва цепи может произойти и её растяжение. Такое случается при использовании некачественной цепи или в случае частого её перегрева, а также износа ведомой звёздочки. Перегрев связывают с нарушением в работе подачи масла, вызванного засорением впрыска. Для устранения неисправности понадобится продуть систему подачи масла. В случае растяжения работа бензопилы происходит рывками. Чтобы восстановить нормальную работу можно попробовать удалить одно звено, при этом следует учитывать, что расклепать звенья не так просто.

При поиске поломок в устройстве рекомендуется соблюдать такую последовательность действий:

  • изучить общее состояние устройства;
  • проверить уровень смеси в бачке для топлива;
  • осмотреть узел, отвечающий за запуск пилы;
  • диагностировать работоспособность свечи и состояние уплотнительного кольца;
  • оценить карбюратор.

Некоторые виды неисправностей можно устранить простыми действиями, заключающимися в прочистке узлов. Но неисправности, связанные с карбюратором или системой зажигания, требуют полной или частичной разборки пилы.

Видео:Ремонт рычага управления STIHL MS180-170. Установка сдерживающей скобыСкачать

Ремонт рычага управления STIHL MS180-170. Установка сдерживающей скобы

Разборка бензопилы

Штиль 180 ремонт вала управления

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

Штиль 180 ремонт вала управления

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Видео:Решение проблем с выключателем на Stihl MS 180. Слетел с посадки в корпусеСкачать

Решение проблем с выключателем на Stihl MS 180. Слетел с посадки в корпусе

Неисправности и их устранение

Поломки, вызванные в работе устройства, происходят по двум причинам: нарушения условий эксплуатации и ограниченность срока службы элементов бензопилы. Как правило, все операции по ремонту связываются с засорами тех или иных узлов. Самым трудоёмким процессом является восстановление двигателя. Отремонтировать его самостоятельно без инструмента и знаний будет проблематично, а вот починить остальные узлы своими руками не должно составить труда.

Поломки карбюратора

Штиль 180 ремонт вала управления

Определение неисправностей и ремонт карбюратора бензопилы «Штиль 180» можно выполнить своими руками. Нарушения в работе карбюратора связаны с электродвигателем. Это проявляется в невозможности пилы набрать высокие обороты или самопроизвольной её остановке.

Чаще всего такая ситуация возникает из-за залипшего клапана в форсунке узла. Для проверки форсунки понадобится снять карбюратор и продуть его от мусора. Принцип действия клапана основан на пропускании воздуха только в одном направлении. Если он продувается в обе стороны, придётся провести его замену.

Другой причиной остановки бензопилы на увеличенных оборотах могут быть нарушения в подсосе воздуха. Если существуют подозрения на разгерметизацию узла подсоса, то проще всего заменить прокладки. При замене прокладок стоит обратить внимание на состояние игольчатого подшипника, дефекты которого приводят к тому, что клапан не пропускает топливную смесь. «Виноватыми» в неправильном подсосе могут быть и поршень с пружиной, они также визуально осматриваются на износ и при необходимости меняются.

Ремонт системы подачи топлива

Штиль 180 ремонт вала управления

Характерными признаками, указывающими на поломку системы подачи, является то, что в цилиндр перестаёт поступать топливо. При такой проблеме в первую очередь необходимо проверить шланг и состояние мембраны. Если с этими узлами всё в порядке, то причины в засорении фильтра или сапуна.

При подозрении на засор фильтра вытягивается шланг и визуально осматривается струя выходящего топлива. Если струя непрерывная и под давлением, то всё указывает именно на неисправность фильтра. Его можно попробовать прочистить, но целесообразнее заменить — тем более производитель, при средней нагрузке на устройство, рекомендует его замену через каждые четыре месяца. На засорение сапуна указывает именно плохая струя топлива. Сапун прочищается острой иглой.

Кроме того, виновником бывает и засорившийся воздушный фильтр. Количества воздуха, подмешивающегося к топливу, бывает недостаточно, поэтому топливная смесь становится слишком обогащённой, и работа двигателя нарушается. Устранение неисправности происходит путём извлечения фильтра и промывки его в воде.

Читайте также: Ремонт карданных валов в нижнем новгороде автозаводский район

При сбоях в подачи топлива также стоит обратить внимание на каналы карбюратора и целостность мембраны.

Проверка системы зажигания

Эта система потребует проверки в первую очередь, если бензопила перестала заводиться. Понадобится выкрутить свечу и осмотреть её. Если она сухая, то топливо до цилиндра не доходит. Свеча протирается насухо, а затем, перекрывая подачу топлива, запускается стартер. Такое включение позволяет просушить камеру сгорания и избавиться от остатков бензина.

Образовавшийся нагар на свече указывает на неправильное соотношение топлива с маслом или об их плохом качестве. Нагар устраняется механическим трением, в качестве инструмента используется нож или игла.

Штиль 180 ремонт вала управления

В обязательном порядке следует убедиться в появлении искры между выводами свечи. Если искры нет, то свеча заменяется на новую. Кроме этого, на целостность проверяются высоковольтные провода.

Бывает так, что рвётся шнур стартера. Для его замены понадобится разобрать стартер, получив доступ к барабану. Следует отметить, что шнур необходимо использовать оригинальный или аналогичный. Например, подойдёт от моделей Stihl 250 или 361.

Стоит отметить, что для надёжной эксплуатации бензопилы «Штиль» необходимо подбирать качественное топливо. При этом его количество должно соответствовать требованиям производителя. Если периодически выполнять обслуживание бензопилы, то не придётся задаваться вопросом о том, почему она вдруг сломалась.

Originally posted 2018-04-18 12:12:41.

Видео:ремонт рычага управления бензопилы still Ms 180Скачать

ремонт рычага управления бензопилы still Ms 180

Основные неисправности бензопил Штиль и инструкции по ремонту своими руками — разъясняем вопрос

Штиль 180 ремонт вала управления

Штиль 180 ремонт вала управления

Отличным выбором среди всех бензопил является Штиль 180. Лучшая в своем сегменте как в цене, так и в выполняемой работе. Компактный, легкий, экономичный, неприхотливый и надежный при эксплуатации инструмент. На самом деле, этот список положительных качеств весьма длинный. Даже несмотря на это, у бензопилы штиль 180 неисправности и ремонт являются неотъемлемой частью. Следует отметить, что эта проблема у Штилей, в отличие от других марок, происходит гораздо реже.

Видео:Stihl ms 180 вылетел вал управления, ставлю на место.Скачать

Stihl ms 180 вылетел вал управления, ставлю на место.

Необходимые специальные инструменты для ремонта

Перед началом ремонтных работ бензопилы Штиль нужно приготовить необходимый набор инструмента. Бензопила не является технически сложным инструментом, для ее сборки-разборки достаточно простых рабочих инструментов, которые есть у каждого мужчины в хозяйстве. Но поскольку мотопила родом из Германии, а немцы очень педантичные люди, да и для более комфортного ремонта существует специальный инструмент Штиль.

Штиль 180 ремонт вала управления

Мультиинструмент Штиль выполнен из высококачественной закаленной стали в корпусе из ударопрочного полимера. Инструмент очень практичный и компактный по своим размерам. В нем присутствуют отвертки: шлиц, размером 3,50 мм для чистки канавок карбюратора и его регулировки, отвертка Торкс ТХ27.

В зависимости от модели комбиключа (0000 890 3401 или 129 890 3401) инструмент имеет набор свечных ключей от 16, , 19, соответственно. Оригинальный многофункциональный Штиль поставляется в крепком нейлоновом чехле с креплением на ремень.

Видео:Улучшаем пилу штиль 180 рычаг глушилку,управление заслонкой.Скачать

Улучшаем пилу штиль 180 рычаг глушилку,управление заслонкой.

Описание устройства и технические параметры

Штиль 180 имеет стандартную конфигурацию. Впрочем, как и все современные бензопилы. Ее составляющие:

  • Передняя и задняя рукоять с антивибрационной системой.
  • Пильная шина с цепью.
  • Двухтактный одноцилиндровый двигатель.
  • Системы топлива и зажигания.
  • Корпус из качественного пластика.

Бензопила штиль 180, технические характеристики:

Штиль 180 ремонт вала управления

  • Бензиновый двигатель, который работает на смеси топлива и масла в соотношении 1:50.Имеет мощность в 2 л. с.
  • Вес пилы составляет примерно 4 кг.
  • Пила оснащена системой облегченного запуска.
  • Емкость топливного и масляного бака 250 и 140 мл соответственно.
  • Пильная шина имеет длину на 14 дюймов (35 см).
  • Автоматическая смазка цепи.

Видео:#Ремонт#крепления#вала# #управления# Stihl ms180,170, с вас подписка😉Скачать

#Ремонт#крепления#вала# #управления# Stihl ms180,170, с вас подписка😉

Основные виды поломок и методы их устранения

Перед началом работ по диагностике неисправностей и их устранения необходимо подготовить необходимые инструменты.

Общий вид бензопилы Stihl MS 180 с основными узлами

Ввиду того, что бензопила является относительно простым агрегатом, перечень принадлежностей включает в себя следующие позиции:

Штиль 180 ремонт вала управления

  • набор плоских и крестовых отверток;
  • рожковые слесарные ключи;
  • свечной ключ;
  • набор торцевых головок с воротком
  • Многофункциональный инструмент Stihl.

Многофункциональный инструмент штиль С целью качественного устранения возникающих поломок и восстановления эксплуатационных показателей нужно максимально точно установить предшествующую выходу из строя агрегата неисправность. Следуя из того, что бензопила оснащена двигателем внутреннего сгорания (ДВС), основные причины поломок в первую очередь стоит искать именно в силовом узле.

До начала работ необходимо заглушить двигатель, дать ему остыть и исключить возможный запуск бензопилы. Для защиты пальцев рук рекомендуется надеть х/б перчатки.

  1. не запускается двигатель;
  2. работа мотора с перебоями, при непродолжительной работе бензопила самопроизвольно глохнет;
  3. подтекает масло возле механизма смазки цепи;
  4. двигатель не развивает полной мощности.

К частым поломкам трансмиссионной части пилы можно отнести разрыв звеньев цепи. Самостоятельно можно восстановить ее целостность путем склепки звеньев или замены на новую.

Несмотря на относительную простоту конструкции и отсутствие сложных механизмов, специалисты рекомендуют производить поиск неисправности в определенном порядке. В первую очередь проверяется наличие смеси в топливном бачке, и если с уровнем жидкости все в порядке, необходимо переходить к осмотру узла запуска бензопилы. Если и этот механизм находится в нормальном состоянии нужно проверить работоспособность свечи зажигания.

После произведенных манипуляций по диагностике свечи (определение наличия либо отсутствие нагара, правильности зазора между электродами, состояния уплотнительного кольца) переводим свое внимание на карбюратор. Из-за мелких опилок, пыли и частиц грунта зачастую происходит засор топливной системы.

Если прочистка карбюратора бензопилы stihl 180 не помогла вернуть прежнюю работоспособность агрегата, наверняка причина кроется в цилиндропоршневой группе (ЦПГ). Силовой узел относится к наиболее сложному механизму инструмента, диагностика которого требует практически полной разборки.

Неполадки топливной системы

Первым этапом диагностики системы подачи топлива является проверка уровня топливной смеси в бачке.

Штиль 180 ремонт вала управления

Основные узлы топливной системы бензопилы 180 штиль

Даже если владелец уверен в наличии бензина, это позволяет исключить создавшийся вакуум в результате засора перепускного клапана. Он предназначен для оптимизации давления в емкости при расходе топлива. Для удобства очистки сапуна бензопилы используют обычную швейную иглу средних размеров.

При осмотре топливной системы стоит обратить внимание на целостность патрубков, герметичность которых может быть нарушена механическими повреждениями или длительной эксплуатацией агрегата. Иногда причиной вытекания смеси и, как следствие, не корректная работа двигателя, заключает в износе резиновых прокладок и праймера (кнопка подсоса). В данном случае для ремонта бензопилы штиль 180 своими руками требуется приобрести рем-комплект уплотнителей и произвести их замену.

Неполадки механизма запуска и зажигания

Причиной возникновения неполадок бензопилы данной модели может быть неработоспособность системы зажигания и узла запуска мотора.

Общий вид зажигания бензопилы 180

Если при замере зазора между маховиком и модулем отклонений не выявлено, необходимо обратить внимание на свечу зажигания.

Большинство производителей, в том числе и на бензопилах штиль, рекомендуют устанавливать зазор 0.2 мм. Для этого потребуется монето-образный, монето-проволочный или плоский щуп, приобрести которые можно в любом автомобильном магазине.

Штиль 180 ремонт вала управления

Стартер бензопилы Штиль 180 в сборе

Демонтировав свечу из шахты, замеряем зазора свечи бензопилы между центральным и боковым электродом. При его чрезмерной (более 0.7-1.5 мм) величине искра может возникать периодически, а при минимальном (менее 0.7 мм) – недостаточной для оптимального воспламенения топливной смеси.

Если бензин поступает в камеру сгорания, а несоответствие в системе зажигания выявлено не было, вероятной причиной поломки может стать карбюратор. Этот узел предназначен для смешивания топлива с воздухом и подачи их в цилиндр. После демонтажа карбюратора прочищаем его каналы и жиклеры с помощью универсальных средств.

Необходимо помнить, что карбюратор состоит из множества мелких деталей, а потому его демонтаж, разборка и очистка требуют особой осторожности.

После диагностики системы зажигания бензопилы штиль 180 и ее восстановления переходим к поиску неполадок в силовом агрегате, а именно в цилиндропоршневой группе пилы.

Поломки двигателя бензопилы

В процессе эксплуатации детали цилиндропоршневой группы пилы из-за сил трения, высоких температур и нагрузок выходят из строя. Если при запуске инструмент не развивает полную мощность и глохнет на холостом ходу, возможная неполадка может заключаться в поломке деталей двигателя. Для разборки силового агрегата необходимо выкрутить 4 болта и извлечь цилиндр. Владельцу требуется тщательно осмотреть его внутреннюю рабочую поверхность на присутствие сколов, забоин и трещин.

Даже малейшие повреждения «зеркала» цилиндра могут негативно отразиться на компрессии двигателя бензопилы и его работоспособности.

Цилиндропоршневая группа бензопилы Stihl MS180

При диагностике ДВС производим также визуальный осмотр поршня и компрессионных колец. Изготовленные из дюралевого сплава и чугуна соответственно, они в большей мере подвергаются истирающим нагрузкам в отличие от стального цилиндра. При поломке и чрезмерном износе поршневых колец необходимо произвести их замену.

Если при визуальном осмотре наблюдается овальность рабочей поверхности цилиндра, потребуется его растачивание. Для этого замеряем его диаметр по большему размеру, подбираем поршень и производим последующую механическую обработку.

Сбои в системе смазки бензопилы 180: причины и ремонт

В процессе распилки древесины режущая часть инструмента подвергается высоким нагрузкам. С целью снижения сил трения и последующего износа цепи бензопила штиль оснащена системой смазки, постепенно подающей масло на шину. Быстрая потеря зубьями режущих свойств и отсутствие следов смазочной жидкости могут свидетельствовать о ее подтекании или засорении патрубков.

Штиль 180 ремонт вала управления

Принцип смазки цепи Stihl 180

В первую очередь при диагностике системы смазки цепи для бензопилы ms 180 обращаем внимание на подводящие масло шланги и места их фиксации. Поврежденные патрубки не подлежат ремонту, а потому их следует заменить. Прочистить масляные каналы можно посредством сжатого воздуха. Для этих целей используем компрессор или обычный автомобильный ручной насос.

Благодаря своей простоте эксплуатации и ремонту, бензопила этой модели получила широкое признание среди профессионалов и любителей в области деревообработки.

Видео:Ремонт рычага управления бензопилы stihl ms 180Скачать

Ремонт рычага управления  бензопилы stihl ms 180

Действия при обнаружении неисправности в различных частях агрегата

Штиль 180 ремонт вала управления

Распространены такие неприятные явления, как потеря мощности, отсутствие подключения, и поддержки холостого хода. Причинами такого поведения инструмента являются возникшие неисправности карбюратора бензопилы. Это выражается в загрязнении частичками пыли, опилок. Такая поломка без проблем устраняется самостоятельно.

Чистка карбюратора производится с применением:

  • небольшого количества бензина;
  • крестовидной отвертки;
  • кисти;
  • головки, размером 8.

Чтобы приступить к ремонту карбюратора, начинают с очищения от грязи и пыльных частичек, мелкой древесины. Для этого используется кисть. Когда поверхность полностью освобождена от остатков мусора, ремонтник снимает крышку, после чего – фильтр.

Воздухосборник высвобождается после откручивания креплений воздушного фильтра. Теперь пользователь получает доступ к акселератору и тягам. Рычаг акселератора снимается сразу же, как опускается заслонка за счет нажатия пальцем вниз.

С посадочного места карбюратор отодвигается после того, как снят и закрыт рычаг подсоса. Затем снимается и тянется на себя провод для остановки двигателя. Производится съемка пластикового рычага, являющегося местом крепления провода.

Его поднимают слева. В результате карбюратор освобождается, что дает возможность его вытащить и прочистить. Для этих целей удобно применение компрессора. В его отсутствии, детали промываются в чистом бензине.

Разборка бензопилы Stihl – видео

Важно! При осуществлении ремонта плохо работающей штиль мс 180, обязательно осмотреть состояние топливного фильтра. Извлеките его и продуйте топливный шланг.

Штиль 180 ремонт вала управления

Процесс сборки карбюратора пилы осуществляется обратным порядком. Если же после данного процесса наблюдается появление дыма из глушителя и плохо запускается двигатель пилы, то необходимо убедится в наличии пружинки, расположенной под рычажной иглой.

Пружинка перекрывает подачу топлива. При ее отсутствии происходит самопроизвольный «перелив» топлива в свечу. Важно проследить, чтобы пружина была установлена на свое место, и убедиться в работоспособности свечи.

Если свечу заливает бензином, то ее следует просушить. Для этого деталь выкручивается, сливается, попавшее внутрь лишнее топливо, через имеющееся отверстие. Свеча сушится более получаса. Затем устанавливается на место, и бензопила приводится в рабочее состояние.

Недостаточный контакт между высоковольтным проводом и конечной части свечи также может быть одной из причин поломки инструмента. Ремонт частей бензопилы stihl может производиться за счет замены проблемных деталей.

Штиль 180 ремонт вала управления

Например, при выходе из строя свечи, осуществляется ее замена на надежную. Быстрому изнашиванию подвержены цепи, звездочка, шины. Они решают антивибрационные задачи в устройстве бензопилы, поэтому их замена производится в срочном порядке. Такие запчасти рекомендуется держать в запасе.

Видео:Ремонт рычага управления STIHL MS180, сломало ушкоСкачать

Ремонт рычага управления STIHL MS180, сломало ушко

Основные неисправности и способы их устранения

Эксплуатация инструмента должна осуществляться согласно приложенной к ней инструкции. Включать пусковую кнопку следует только после того, как будет проверено натяжение цепи, наличие топливной смеси и масла. Зафиксировав надежно бензопилу в руках, можно приступать к работе.

Если инструмент работать отказывается, то в первую очередь необходимо выявить причину неисправности. А инвентарь для ремонта бензопилы подойдет самый обычный: различные отвертки, торцовые и гаечные ключи, шестигранники.

Подтекает масло для смазки цепи

С этой проблемой рано или поздно столкнется каждый владелец инструмента. Причиной такой неисправности является нарушение герметичности в месте соединения масляного насоса и шланга от масляного бака.

Чтобы устранить эту проблему придется практически полностью разобрать бензопилу.

  1. Если поврежден шланг, то его лучше всего заменить на новый. Можно попробовать его залить герметиком, предварительно обезжирив и промыв.
  2. Масло подтекать может из-за того, что засорился или сломался масляный фильтр пилы. Его следует проверить и прочистить или заменить.

Если бензопила не заводится

Если верить специалистам, то при такой проблеме в первую очередь надо просто открыть и закрыть крышку на бензобаке. После этого нужно произвести вентиляцию камеры сгорания, а также вытащить и просушить свечи. Этих действий бывает достаточно для того, чтобы инструмент завелся и заработал. Если же неисправность осталась, то причину следует искать в другом.

Штиль 180 ремонт вала управления

  1. На подачу топлива влияет сапун. Поэтому если он забивается, то в баке с топливом образуется вакуум и пила не заводится. Ремонтируется сапун очень просто — его следует прочистить с помощью иглы.
  2. Бензопила «Штиль 180» может не работать из-за поломки цилиндра. Если на цилиндре имеются сколы или неровности, то причина в нем.
  3. Если инструмент не заводится, непродолжительное время держит мощность или глохнет сразу после включения, то причина поломки может быть в глушителе. Он может быть засорен какими-либо отложениями, возникающими во время работы в процессе выхлопов.
  4. Плохо заводиться пила может из-за неисправности стартера. Чтобы его посмотреть, с карбюратора следует снять крышку и скрутить специальный экран, находящийся за барабаном бензопилы. Если от стартера отошел контактный провод, то его надо прикрепить с помощью паяльной лампы. Если же проблема кроется в утечке масла, то стартер просто протирается тряпочкой.

Двигатель бензопилы работает с перебоями

Причиной такой неисправности может быть поломка цилиндропоршневой группы, которую достаточно просто отремонтировать своими руками.

Чтобы извлечь цилиндр из бака, на его головке надо открутить четыре болта. Затем тщательно проверить поршень, на котором не должно быть никаких задиров, царапин, сколов. Если таковые присутствуют, то поршень нужно будет заменить.

Оптимальное давление в камере сгорания обеспечивается за счет поршня и поршневых колец, которые достаточно плотно должны сидеть на корпусе поршня. Если вставленный в цилиндр поршень при раскачивании имеет свободный ход, то это свидетельствует о его износе.

Устранить этот дефект можно посредством расточки цилиндра и установки ремонтных деталей. Однако проще всего весь комплект ЦПГ просто заменить.

Видео:Stihl ms-180 проблема рычага управленияСкачать

Stihl ms-180 проблема рычага управления

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

  • Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
  • Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
  • Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Штиль 180 ремонт вала управления

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Штиль 180 ремонт вала управления

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Штиль 180 ремонт вала управления

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

Статья в тему: Регулировка карбюратора бензопилы: технические нюансы

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Штиль 180 ремонт вала управления

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Видео:Лайфхак с бензопилой штильСкачать

Лайфхак с бензопилой штиль

Устранение неисправностей пускового механизма

Причиной выхода из строя всего инструмента может оказаться неработоспособный пусковой механизм или проблемы в системе зажигания. Если выяснится, что пусковое устройство работает в штатном режиме, то необходимо удостовериться в исправности свечи. Для того чтобы это сделать, свечу выворачивают из гнезда и внимательно осматривают, обращая внимание на наличие постороннего налета на ее электродах.

Устройство стартера бензопилы.

Стоит отметить, что присутствие в месте образования искры следов определенного свойства очень красноречиво говорит об источниках «заболевания» всей пусковой системы. Таким источником, в частности, может быть карбюратор. Так, полное отсутствие всяких признаков топлива на свече (ее полная сухость), скорее всего, свидетельствует о непрохождении топлива в камеру сгорания вследствие полной забитости карбюратора.

Если же бензин на свече бензопилы фиксируется, а само режущее устройство нормально не работает, то это говорит об избытке воздушно-топливной смеси. Причиной такого состояния, возможно, является сбой в регулировках карбюратора, засорение его жиклеров, а также неправильный пуск механизма. В случае же фиксации на свече характерного нагара можно с достаточной уверенностью говорить о неправильном функционировании карбюратора или об использовании бензина низкого качества.

При всех вышеуказанных признаках, отражаемых на свече зажигания, необходимо снять карбюратор и проверить его техническое состояние. Карбюратор при обнаружении засорения следует тщательно прочистить, затем отрегулировать прибор согласно технологическим требованиям и заменить в баке используемый бензин. Надо при этом всегда помнить, что карбюратор представляет собой довольно сложный узел, состоящий из множества маленьких компонентов, деталей и канальцев. Поэтому его ремонт должен проводиться с особой осторожностью и аккуратностью.

Кроме восстановления карбюратора необходимо проверить на стенде и работоспособность самой свечи зажигания и, если надо, выставить в ней правильный зазор. Если же свеча и ее работа совсем не нравятся, рекомендуется заменить ее новой свечой.

Видео:Бензопила STIHL MS 180 - слетает тяга управления ДЗСкачать

Бензопила STIHL MS 180 - слетает тяга управления ДЗ

Неисправности ДВС

Если бензопила Штиль не работает, глохнет или работает не так как надо. При запуске двигателя и при дальнейшей работе на холостом ходу слышны стуки или треск, пила сильно вибрирует в руках, скорее всего проблема в моторе. Возможно, поршень цепляет за цилиндр или разболтались поршневые кольца.

Восстановление двигателя это самый сложный и ювелирный процесс. Отремонтировать мотор немецкой бензопилы своими руками достаточно проблематично, ведь помимо локального ремонта потребуется еще финальная настройка. Поэтому советуем не ввязываться в авантюру и доверить ремонт специалистам из авторизованного сервисного центра.

Видео:Сломалось ушко на бензопиле Штиль (Shtil) MS180. Ремонт пластикового крючка своими руками!Скачать

Сломалось ушко на бензопиле Штиль (Shtil) MS180. Ремонт пластикового крючка своими руками!

Система зажигания

Штиль 180 ремонт вала управления

Очень часто пила не заводится. Причиной этого может стать поломка в зажигании. Для диагностики и устранения причины необходимо: снять защитную крышку, снять воздушный фильтр (он закрывает доступ к дальнейшим действиям) и наконечник со свечи. Выкручиваем специальным ключом (обычно идет в комплекте с пилой) свечу и проверяем её.

Надо прочистить от возможного нагара. Необходимо уделить больше внимания электродам, почистить не только рабочую поверхность, но и внутри юбки свечи. Также нужно проверить и отрегулировать зазор между электродами. После этого проверяем наличие искры. Возможно, понадобится замена свечи или высоковольтного провода со свечным наконечником.

Если на свече образуется маслянистый налет, то поступает избыточное количество топлива в цилиндр. Нужно отрегулировать карбюратор. После всех этих манипуляций можно завести пилу и проверить ее работоспособность.

Видео:Проблема с коленвалом на штиле 180 (очень нечастая неисправнось)Скачать

Проблема с коленвалом на штиле 180 (очень нечастая неисправнось)

Разборка бензопилы

Штиль 180 ремонт вала управления

Перед тем как приступить непосредственно к разборке пилы, вначале понадобится её очистить. Все операции необходимо выполнять аккуратно и не торопясь. Чтобы крепёжные элементы и мелкие детали не потерялись, можно использовать ёмкости, в которые при разборке складываются элементы конструкции.

Начинается разборка с ослабления крепления шурупов, удерживающих крышку сцепления, после чего ослабляется натяжение цепи. Только после этого болтики выкручиваются полностью. Затем снимается накладка сцепления, шина и сама цепь. На следующем этапе удаляется верхняя крышка корпуса. При помощи кисточки и сжатого воздуха очищается ведущий блок шестерни — обычно это самый загрязнённый участок. Места в подтёках масла удобнее всего отмывать бензином.

Этапы разборки устройства происходят в следующем порядке:

Штиль 180 ремонт вала управления

  1. Снимается вибрационная ручка. Она фиксируется к корпусу пилы на трёх амортизаторах. Для снятия понадобится удалить заглушки, после чего, используя отвёртку, выдавить амортизаторы, начиная от расположенного дальше всех по отношению к рукоятке. Затем выкрутить два винта и разобрать рукоятку. Теперь можно снять курок газа, отсоединив проволочную тягу.
  2. Удаляется стартер. После снятия верхней крышки освободится доступ к заглушкам масляного и топливного бака. Убрав заглушки, извлекается стартер. Место установки стартера тщательно очищается от опилок.
  3. Освобождается маховик. Для того чтобы его снять с посадочного места, понадобится использовать накидную головку с размером 13. Первоначально выкручивается свеча, через образовавшееся отверстие блокируется поршень. Ослабив гайку, на неё устанавливается выколотка, по которой совершается резкий удар. От этого действия маховик соскакивает с вала, после чего легко снимается руками.
  4. Демонтируются сцепление и привод маслонасоса. Сначала извлекаются ведущая звёздочка и игольчатый подшипник. Для этого снимается стопорная шайба. Головкой с размером 19 выкручиваются болты, удерживающие сцепление. Стоит отметить, что резьба на нём левая. Демонтировав сцепление, снимается отражающая пластина и привод маслоподачи.
  5. На предпоследнем этапе извлекаются карбюратор с глушителем и катушка зажигания. Для того чтобы извлечь карбюратор, потребуется головка на 8 и удлинитель. Перед тем как снять воздушный фильтр и карбюратор, понадобится отключить провод зажигания и отсоединить воздушную заслонку. Глушитель держится за счёт двух гаек, которые легко откручиваются.
  6. Снимается двигатель. Перевернув корпус пилы, выкручиваются четыре винта, удерживающие мотор. Затем аккуратным движением он извлекается из места установки.

Сам двигатель разбирается несложно. Вначале откручиваются четыре винта и извлекается кратер. Далее вынимается коленчатый вал вместе с сальниками и другими элементами. Снятие поршня с шатуна происходит после извлечения стопорного кольца и выдавливания поршневого пальца.

Видео:Штиль мс 180, сломало ушкоСкачать

Штиль мс 180, сломало ушко

Выявление проблем в запуске агрегата

Может возникнуть проблема при которой не заводится штиль 180. Она, как правило, связана с поломкой стартера. Фактически не происходит запуска агрегата после натяжения шнура.

Причинами отказа в запуске стартера могут быть:

  1. Выход из строя пружины.
  2. Треснутый либо поломанный шкив.
  3. Порыв троса для запуска.

Перед тем, как выяснить причины поломки, и приступить к ремонту стартера бензопилы, снимается корпус бензопилы. Для этого откручиваются винты, которые удерживают крышку со стартером. При этом применяются отвертки или специальный инструмент. При визуальном осмотре стартера выясняются причины почему инструмент не завелся.

Повреждение шкива трещинами и разрывами отражается на выполнении инструментом работ. Обнаружение механической неисправности либо дефектов в месте крепления пружины плавного спуска.

Уязвимым является место прикрепления, а также вставляемый в него кончик данной пружины. При выявлении неисправностей либо повреждений отдельных деталей стартера, производится их замена на новые.

Разборка и обслуживание поршневой системы бензопилы Stihl 180 – видео

Отремонтировать качественно агрегат можно при полном соответствии деталей марке бензопилы. Такая же схема замены запчастей действует и по отношению к электропилам при ремонте своими руками.

Видео:штиль 180, Stihl MS 180 если сломался крючок выключателяСкачать

штиль 180, Stihl MS 180 если сломался крючок выключателя

Как и зачем чистить глушитель

Если глушитель имеет нагар и долгое время не проходил чистку, во время работы будет затруднен отвод выхлопных газов, тем самым двигатель будет работать надрывисто, быстрее изнашивая свой моторесурс. Если такое происходит на практике нужно прочистить внутренние полости глушителя механическим путем или используя растворители.

Видео:Проблема с валом управления воздушной заслонки. Бензопила штиль ms180Скачать

Проблема с валом управления воздушной заслонки. Бензопила штиль ms180

Стартер пилы

Основной причиной поломки является обрыв шнура. Нужно снять крышку пилы, открутить 4 винта, крепящих стартер. Особой трудности замена шнура не составляет. Сразу же можно проверить состояние остальных деталей стартера. Перед тем как собрать, смазываем подвижные элементы и очищаем от грязи, подтеков масла. Можно поменять весь стартер.

Видео:Stihl ms 180 ремонт карбюратораСкачать

Stihl ms 180 ремонт карбюратора

Неисправности режущей гарнитуры

Достаточно смазанная и заточенная на правильный угол цепь одно из основных достоинств в работе бензиновых пил Штиль. В процессе работы цепь может заклинить, часто виной тому – засорение смазочно-подающих патрубков или поломка топливного насоса. Цепь при заклинивании нередко обрывается, создавая опасность получения травмы для пользователя. Обрыв цепи может произойти по другим причинам:

  • закончилась смазывающая жидкость или она не подается в достаточном количестве;
  • износились ведущая или ведомая звездочки;
  • попадание в звенья цепи посторонних предметов;
  • низкое качество металла цепи, или перекал ее зубьев;
  • эксплуатация неподходящего по типоразмеру пильного полотна (цепи).

Очень важно точно соблюсти угол заточки цепи. От этого не только зависит скорость реза, но и его точность. У компании Штиль выпускаются целые модельные ряды специализированных заточных аппаратов для заточки различных видов цепей в автоматизированном режиме.

Штиль 180 ремонт вала управления

Видео:Бензопила Штиль МS-180.Мелкая причина глобального ремонта !)Скачать

Бензопила Штиль МS-180.Мелкая причина глобального ремонта !)

Двигатель и сцепление

Штиль 180 ремонт вала управления

Перед ремонтом двигателя убедитесь, что способны осуществить это сами, без обращения в сервисный центр. Если же все-таки решились, необходимо разобрать двигатель. Для этого откручивает четыре гайки, которые крепят цилиндр. Проверяем его и поршень на наличие трещин, сколов, царапин и уровень износа. Приобретаем поршневой ремкомплект и производим замену. После сборки необходимо провести обкатку бензопилы Stihl.

Проблемы со сцеплением происходят из-за загрязнения или износа. Подобная неисправность проявляется в постоянном кручении ведущей звездочки или постороннем шуме в редукторе. Причиной может быть износ пружин или их обрыв. Иногда раскалываются кулачки сцепления при перегреве бензопилы. Проблема устраняется заменой сцепления.

Можете просмотреть «Не заводится бензопила Штиль 180 причины видео»:

Другие популярные неисправности бензопил Штиль

Помимо рассмотренных выше неисправностей, у бензопил Штиль иногда встречаются следующие:

  • выходит из строя система зажигания;
  • заливает свечу;
  • расстраивается карбюратор, вследствие чего расход топлива становиться повышен или мотопила просто глохнет даже при незначительной нагрузке.

Двигатель может давать сбои при использовании некачественного топлива или при разгерметизации системы подачи топлива.

В одной из статей на нашем сайте подробно написано, как регулировать карбюратор на бензопиле Stihl MS 180.

Об одной из частых поломок бензопил Штиль и о том, как устранить данную неисправность, рассказывают в следующем видео:

Общие рекомендации по эксплуатации

При покупке новой бензопилы необходимо провести ее обкатку. При работе в холодный сезон необходимо прогреть двигатель перед интенсивной работой. Во время работы не допускать перегрева и делать перерывы для остывания пилы. Нужно все все делать правильно и следить за уровнем масла и топлива. Иногда у пользователей возникает вопрос, какое еще масло можно использовать для этой пилы? Нельзя заливать другие марки масел, а использовать только то, которое рекомендовано производителем. Не нарушать топливное соотношение. Не используйте более длинные пильные шины, это не даст большого эффекта, но приведет к интенсивному износу бензопилы.

Вывод

Бензопилы Штиль очень качественный и надежный инструмент. Но даже он может давать сбои и ломаться в самый неподходящий момент. Многие неисправности можно диагностировать самостоятельно, а некоторые починить прямо «в поле», не обращаясь в сервис. Это относится к большинству элементов этой пилы. Более внимательного отношения к себе требует двигатель.

  • Свежие записи
    • Чем отличается двухтактный мотор от четырехтактного
    • Сколько масла заливать в редуктор мотоблока
    • Какие моторы бывают у стиральных машин
    • Какие валы отсутствуют в двухвальной кпп
    • Как снять стопорную шайбу с вала
    • Правообладателям
    • Политика конфиденциальности


Поделиться или сохранить к себе:
Технарь знаток
