Регулируем редуктор лодочного мотора

Регулировка редуктора лодочного мотора после ремонта.
Многие ремонтники после замены шестерен в лодочном моторе не имеют даже понятия о том что обычной замены подшипников и шестерен в редукторе не достаточно и зачастую приводит к очередным поломкам шестерен.
Происходит это потому что место зацепления шестерен не подогнано так как этого требует инструкция и сам принцип работы зубчатой передачи, в следствии чего нагрузка на зубья шестерен распределяется неравномерно и приводит либо к их поломки либо к очень быстрому износу.

Не правильные пятна контакта:
Зацепление шестерен на вершине зуба. Такое зацепление со временем приводит к поломке верхней кромки зубьев и последующем разрушением остальных шестерен.
Контакт шестерен на корне зубьев. При таком зацеплении возникает излишнее трение что приводит к быстрому износу пары.
Контакт на узком или широком конце зубьев. В этом случае пара так же подвержена поломки краев зубьев и выхода из строя остальных шестерен.
Посмотрите изображение ниже, что бы понимать где должно располагаться пятно контакта.

Так как же регулировать это самое пятно контакта?
Для этого можно воспользоваться как методом расчета так и опытным путем.
Последний вариант наиболее предпочтителен так как показывает наилучший результат который можно контролировать визуально.
Регулировка шестерен в лодочном редукторе производится смещением шестерен относительно друг друга путем установки и подбора регулировочных шайб нужной толщины.
Этот процесс наиболее трудоемкий, так как подразумевает неоднократную разборку редуктора для подгонки пятна контакта.

Более наглядная схема устройства редуктора подвесного лодочного мотора:

На примере лодочного мотора Yamaha 50 мы можем видеть то что в схеме присутствуют такие позиции как №5 №40 №45

Это и есть регулировочные шайбы. Именно с их помощью добиваются правильной работы шестерен редуктора.
К примеру набор регулировочных шайб ведущей шестрени (поз. №5 ) составляет: 0.12мм, 0.15мм., 0.18мм., 0.30мм., 0,40мм., 0.50 мм
Примерно такой же набор регулировочных шайб имеют и шестерни переднего и заднего хода.
Путем различных комбинаций этих регулировочных шайб достигается необходимое пятно контакта.
Что бы увидеть это самое пятно на шестерне, необходимо воспользоваться и предварительно обработать зубья шестерен цветной краской или маркером.
После предварительной сборки и вращении шестерен, будет видно место их соприкосновения.

Таким образом мы можем визуально видеть пятно контакта которое у нас получилось.
Еще раз напомним, что это достаточно долгий и трудоемкий процесс регулировки и именно он обеспечивает самую точную регулировку зацепления шестерен.
Такой метод регулировки сможет сделать ваш редуктор практически вечным так как распределение нагрузки на зубья шестерен будет равномерным, с минимальным коэффициентом трения в зубчатой паре.

Отдельно хочется отметить необходимость замены именно всех шестерен в редукторе сразу., даже в том случае если повреждена только ведущая. Объясняется это очень просто: износ на остальных шестернях, с виду целых, все равно присутствует, поэтому быстрый износ новой шестерни будет так же неизбежен.
К тому же правильная регулировка пятна контакта будет очень затруднительной в этом случае а зачастую вам попросту не удастся вообще добиться правильного зацепления.

Компания SUZUKI например, в принципе не продает шестерни редуктора по отдельности., только комплект из 3х шестерен.
Имя компании дороже мнимой экономии владельцев моторов или мастеров которые их ремонтируют.

Надеюсь данная статья будет полезна для вас.
Требуйте от специалистов которые занимаются ремонтом ваших редукторов, предоставлять фотографии пятна контакта которого они смогли добиться.
Уверен что многие «спецы своего дела» сразу откажутся от выполнения таких ремонтов)

Видео:Штуцер для опресовки редуктора, на коленкеСкачать

Как сделать вентиль для опрессовки лодочного мотора

Видео:Можно ли сделать опрессовку редуктора лодочного мотора дешевыми китайскими помпами?Скачать

Для просмотра онлайн кликните на видео ⤵

Эмульсия в масле! Как проверить редуктор на герметичность лодочный мотор Sharmax 5Подробнее

Эмульсия в редукторе лодочного мотора ? Покажем как сделать опрессовку редуктораПодробнее

Опрессовка редуктора Hidea 9.8 а впрочем и любого другогоПодробнее

Самодельные прокладки сливной пробки редуктора лодочного мотораПодробнее

Hidea9.9 опрессовка редуктора.Подробнее

Как правильно заливать масло в редуктор лодочного мотораПодробнее

Опрессовка редуктора ПЛМ Ямаха 9.9Подробнее

ПОСЛЕ ЭТОГО АКПП не будет дергаться и пинаться при трогании!Подробнее

Приспособление для проверки 2т двигателей на герметичность.Подробнее

Проверка редуктора Меркури 30Подробнее

штуцер для опрессовки редуктор ханкай 9,9Подробнее

Как раскоксовать поршневые кольца ЗА 1 ЧАС ► КарландияПодробнее

Замена масла в редукторе лодочного мотора.От А до Я.Подробнее

Старый лодочный мотор Ямаха часть 3 (опрессовка картера)Подробнее

Регулировка тяги переключения редуктора Yamaha 9.9 GMFHПодробнее

Как проверить двигатель на подсос воздуха не вскрывая моторПодробнее

Проверка на герметичность редуктора ПЛМ.Подробнее

Видео:⚙️🔩🔧Еще одна из причин появления эмульсии на китайском лодочном моторе. Диагностика вакуумом.Скачать

Регулируем редуктор лодочного мотора

Регулировка редуктора лодочного мотора после ремонта.
Многие ремонтники после замены шестерен в лодочном моторе не имеют даже понятия о том что обычной замены подшипников и шестерен в редукторе не достаточно и зачастую приводит к очередным поломкам шестерен.
Происходит это потому что место зацепления шестерен не подогнано так как этого требует инструкция и сам принцип работы зубчатой передачи, в следствии чего нагрузка на зубья шестерен распределяется неравномерно и приводит либо к их поломки либо к очень быстрому износу.

Не правильные пятна контакта:
Зацепление шестерен на вершине зуба. Такое зацепление со временем приводит к поломке верхней кромки зубьев и последующем разрушением остальных шестерен.
Контакт шестерен на корне зубьев. При таком зацеплении возникает излишнее трение что приводит к быстрому износу пары.
Контакт на узком или широком конце зубьев. В этом случае пара так же подвержена поломки краев зубьев и выхода из строя остальных шестерен.
Посмотрите изображение ниже, что бы понимать где должно располагаться пятно контакта.

Так как же регулировать это самое пятно контакта?
Для этого можно воспользоваться как методом расчета так и опытным путем.
Последний вариант наиболее предпочтителен так как показывает наилучший результат который можно контролировать визуально.
Регулировка шестерен в лодочном редукторе производится смещением шестерен относительно друг друга путем установки и подбора регулировочных шайб нужной толщины.
Этот процесс наиболее трудоемкий, так как подразумевает неоднократную разборку редуктора для подгонки пятна контакта.

Читайте также: Затвор лаз зпф ду 500 ру 16 с редуктором 2110438

Более наглядная схема устройства редуктора подвесного лодочного мотора:

На примере лодочного мотора Yamaha 50 мы можем видеть то что в схеме присутствуют такие позиции как №5 №40 №45

Это и есть регулировочные шайбы. Именно с их помощью добиваются правильной работы шестерен редуктора.
К примеру набор регулировочных шайб ведущей шестрени (поз. №5 ) составляет: 0.12мм, 0.15мм., 0.18мм., 0.30мм., 0,40мм., 0.50 мм
Примерно такой же набор регулировочных шайб имеют и шестерни переднего и заднего хода.
Путем различных комбинаций этих регулировочных шайб достигается необходимое пятно контакта.
Что бы увидеть это самое пятно на шестерне, необходимо воспользоваться и предварительно обработать зубья шестерен цветной краской или маркером.
После предварительной сборки и вращении шестерен, будет видно место их соприкосновения.

Таким образом мы можем визуально видеть пятно контакта которое у нас получилось.
Еще раз напомним, что это достаточно долгий и трудоемкий процесс регулировки и именно он обеспечивает самую точную регулировку зацепления шестерен.
Такой метод регулировки сможет сделать ваш редуктор практически вечным так как распределение нагрузки на зубья шестерен будет равномерным, с минимальным коэффициентом трения в зубчатой паре.

Отдельно хочется отметить необходимость замены именно всех шестерен в редукторе сразу., даже в том случае если повреждена только ведущая. Объясняется это очень просто: износ на остальных шестернях, с виду целых, все равно присутствует, поэтому быстрый износ новой шестерни будет так же неизбежен.
К тому же правильная регулировка пятна контакта будет очень затруднительной в этом случае а зачастую вам попросту не удастся вообще добиться правильного зацепления.

Компания SUZUKI например, в принципе не продает шестерни редуктора по отдельности., только комплект из 3х шестерен.
Имя компании дороже мнимой экономии владельцев моторов или мастеров которые их ремонтируют.

Надеюсь данная статья будет полезна для вас.
Требуйте от специалистов которые занимаются ремонтом ваших редукторов, предоставлять фотографии пятна контакта которого они смогли добиться.
Уверен что многие «спецы своего дела» сразу откажутся от выполнения таких ремонтов)

Видео:Опрессовка редуктора Меркури 50Скачать

Редуктор лодочного мотора

Видео:Эмульсия в редукторе лодочного мотора ? Покажем как сделать опрессовку редуктораСкачать

Ремонт, разборка редуктора лодочного мотора

в Советы 0 31,897 Просмотров

Если вы решили самостоятельно заняться ремонтом и обслуживание вашего мотора. Представляем вашему вниманию процедуру разборки и ремонта редуктора подвесного лодочного мотора с целью технического обслуживания или замены какой либо детали. Для того, чтобы сделать все правильно, рекомендуем строго следовать инструкции и рекомендациям. Сборку производить в обратной последовательности.

Резьбовые соединения на большинстве деталей имеют правостороннюю резьбу. Если требуется применение пресса, тисков или молотка обязательно используйте мягкие материалы (дерево, медь) в качестве прокладок для предотвращения деталей от повреждений. Выпрессовку и запреоссовку подшипников производить только с оправками нужно диаметра, которая будет касаться только торца подшипника. Если необходимо применение компрессора со сжатым воздухом для очистки или просушки, обязательно убедитесь, что в линии сжатого воздуха нет воды, влаги или масла.

Проверка, чистка и смазка подшипников

Если вы разбираете редуктор лодочного мотора, то обязательно проведите ревизию всех подшипников. Их нужно обязательно проверить и почистить. Чистим растворителем, сушим сжатым воздухом. В качестве новой смазки для подшипников используйте смазку Premium Gear Lubricant или аналогичную. Все подшипники обязательно проверяются на шероховатости, заедания и износ. Для этого держим подшипник за внешнюю обойму и качаем внутреннюю обойму в поперечных направлениях. Также следует проверить и конические подшипники на точечную коррозию, не равномерный износ и повреждения (борозды, царапины). Если замечено изменение цвета от первоначального, то это скорее всего следствие перегрева, что свидетельствует о недостаточной смазке или повреждении самого подшипника. При обнаружении повреждений или износа конического подшипника, его надлежит менять комплектом.

Кроме того проверяем обоймы подшипников в редукторе на предмет проворачиваемости. Если таковая имеется — меняем редуктор целиком. Роликовые подшипники можно проверить осмотрев вал, который этот подшипник держит. Если на поверхности вала заметны повреждения в виде задиров, коррозии, царапин или неравномерного износа, то и вал и сам подшипник под замену.

Видео:Прокладки по 3 РУБЛЯ в редуктор лодочного мотора , выгодная замена оригиналуСкачать

Разборка редуктора лодочного мотора для ремонта

Разборку и сборку редуктора лодочного мотора обязательно проводить с отсоединенной аккумуляторной батареей, дабы избежать случайного пуска мотора. Последовательность разборки редуктора:

• Датчик положение Механизма Переключения Передач должен находится в том же положении как и при установке редуктора на свое место.
• Рекомендуем слить масло из поддона дабы не потерять его при съема редуктора, а это около 1 литра.
• Зафиксировать мотор в крайнем верхнем положении (для буксировки).
• Снять гребной винт с вала. Снимаем и отворачиваем все по порядку (a, b, c, d, e, f).

• Снимаем резиновую заглушку на торсионном валу. Снимаем анодную пластину, отвернув болт 13мм., который ее крепит.

• Как только пластина будет снята, внутри кармана откручиваем болт на 14.

• Снимаем боковую панель, откручивая 4 винта.

• Отсоединяем спидометр (при наличии).
• Ослабляем боковые крепежные контргайки. Перед снятием редуктора ВСЕ гайки должны быть ослаблены иначе не исключен вариант повреждения редуктора.

• Стягиваем редуктор с торсионного вала на длину ослабленных гаек, а затем уже отварачиваем их, поддерживая редуктор. Осторожно, не уроните его.

Проверка масла в редукторе

Для этого нужно закрепить редуктор так, чтобы торсионный вал стоял вертикально. После этого подставляем под редуктор чистую емкость и отворачиваем заправочную пробку и вентиляционную пробку. Как только все масло вытечет, необходимо проверить его состояние на наличие металлических частиц. Если эти частицы имеют порошкообразную форму (металлическая пленка на масле), то это свидетельствует о нормальном износе. Если же есть крупные частицы, то тут потребуется разбирать редуктор и проверять все его узлы. Также обратите внимание на цвет этого масла. Если оно светлое, кремовое и т.п., то это скорее всего свидетельствует на водную эмульсию, т.е. в редуктор попадает вода. В таком случае нужно проверить все масляные сальники. Только что слитое масло имеет цвет шоколада, а отстоявшееся — прозрачное, желто-коричневого цвета.

Вал гребного винта

Как можно проверить вал гребного винта. Для этого на редукторе крепим индикатор биения и начинаем проворачивать вал. Если индикатор показывает отклонения более чем на 0,22 мм, то значит вал погнут.

Также проверяем люфт на конце вала, его не должно быть. При наличии люфта нужно также разбирать весь редуктор, т.к. это свидетельствует о большом износе.

Замена сальников лодочного мотора

При техобслуживании, замене масла в редукторе настоятельно рекомендуется провести замену всех сальников и уплотнительных колец вне зависимости от их текущего состояния. Все поверхности перед установкой сальников необходимо очистить и просушить. Если сальник или кольцо туго заходит или вообще не желает заходить на свое место, то можно воспользоваться смазкой с тефлоновой присадкой. Также такую смазку можно нанести на внутренние поверхности сальников для уменьшения их износа.

Читайте также: Какое масло лучше заливать в редуктор лодочного мотора тохатсу

Для того, чтобы добраться до внутренностей редуктора снимаем крышку (та, что со стороны гребного винта), которая крепится зачастую на двух болтах. Для снятия крышки, возможно, понадобится съемник, но может хватить и двух плоских отверток.

Сняв крышку вы увидите резиновое уплотнительное кольцо, которое «сидит» в канавке. Проверьте его состояние, оно должно быть без повреждений. А лучше его заменить. Далее съемником (или аккуратно выбиваем) снимаем подшипник и видим сальник гребного вала. Если в масле была эмульсия, то это первый «подозреваемый», которого следует проверить. Он может износится сам собой из-за сроков эксплуатации или «благодаря» леске, которая очень часто наматывается на винт и на вал соответственно. Этот сальник прижимается к валу с помощью пружины, которая находится внутри него. Зачастую она ослабевает и сальник «перестает держать». Можно конечно поставить новую пружину или поджать ее на несколько витков, но по хорошему сальник лучше заменить.

По тому же принципу осматриваем и сальник приводного вала. Благо он изнашивается гораздо медленнее, леске до него не добраться. При заметном износе меняем.

После ревизии сальников осматриваем шестерни редуктора на предмет повреждений. Очищаем их от возможного мусора и смазываем.

Собираем все в обратном порядке, строго следуя последовательности. На масле не экономим, заливаем качественное, купленное в надежном источнике. Смазываем гребной вал и ставим на место гребной винт.

Видео:Вечные прокладки за 0р .Тохатсу 9.8 и аналоги ( делаю прокладки заливных болтов редуктора)Скачать

Ремонт редуктора лодочного мотора. Герметичность

Ремонт редуктора любого лодочного мотора вполне по силам осуществить каждому судоводителю, даже без особых навыков, только следуя логике вещей. Это касается замены разных деталек. Если дело касается, к примеру, замены сальников, то тут потребуется специальный инструмент. Это в теории. На практике почти всегда можно обойтись без него, либо изготовить из подручных средств.

Герметичность редуктора лодочного мотора в большинстве моделей производителей обеспечивают пара сальников и уплотнительная пробка штока передач, а так же уплотнительное кольцо на крышке корпуса редуктора, прокладка корпуса помпы системы охлаждения и пара болтов с прокладками для замены масла.

Сальник может перестать обеспечивать герметичность в силу разных причин: потеря эластичности и естественный износ, погнутость

приводного вала, неправильное зимнее хранение и просто косая установка, как следствие экономии на производителе. Уплотнительная пробка имеет такие же причины для отказа обеспечить герметичность редуктора.

Заменив масло на плановом ТО и обнаружив в редукторе эмульсию, необходимо изучить причину ее появления не откладывая. Первым делом необходимо снять гребной винт. Визуальный осмотр нам не сможет дать понять, герметичен ли сальник или нет. Зато даст понять, как много лески мы намотали на гребной вал за прошедшие моточасы. Даже если в редукторе абсолютно чистое масло, а леску мы не уберем, постепенно она может подъесть сальник, и это уже точно приведет к его необходимой замене.

Поэтому, демонтаж гребного винта является обязательным пунктом любого ТО. Кроме того, необходимо при обслуживании наносить водостойкую смазку на вал винта.

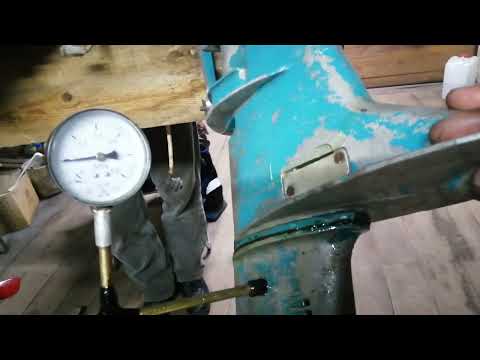

Обнаружить причину потери герметичности нам поможет простой автомобильный насос, разумеется, с манометром. Главное, из автошланга сделать герметичный переходник, который можно очень плотно вкрутить или просто вставить в одно из отверстий для смены масла в редукторе. В полости редуктора перед проверкой не должно оставаться масло. Сам корпус редуктора необходимо снять, иначе, для проверки нам будет доступен только сальник вала винта.

Итак, подсоединив самодельный переходник к одному из отверстий редуктора, во второе отверстие закручиваем сливной болт, не забывая установить на него прокладку,лучше новую, но можно проверить, не травила ли старая. Кладем корпус редуктора как нам удобно и даем небольшое давление в 1кг/см2. Увеличивать давление смысла нет, сальники могут обжаться еще сильнее, и мы не найдем утечку. Заданное нами давление здоровый редуктор держит без видимых изменений не меньше минуты. Надо быть внимательным, т.к. травить может и наш самодельный коннектор и наш автонасос. Проверить насос можно просто перегнув или заткнув шланг и дав небольшое давление, посмотреть на манометр.

Характерное еле-слышное шипение мы можем иногда услышать сразу, поднеся ухо, к примеру, к валу винта. Сразу тогда забраковываем этот сальник. Далее также обследуем пробку штока. Можно применить пену. При изучении под давлением в редукторе уплотнительной пробки, следует пассатижами попереключать передачи, только не уводить шток от вертикального положения, а при изучении сальников покрутить валы. На прямоту валов следует сразу обратить внимание, вращая их, они могут быть искривлены в следствии удара, тогда сальник при медленном проворачивании вала еще будет держать давление, а вот на высоких оборотах — уже нет. Сальник вертикального вала находится под крышкой помпы и крыльчаткой. Если все остальное герметично, в том числе, прокладка под корпусом помпы, и не слышно выходящего воздуха у вертикального вала, надо снять крышку помпы с крыльчаткой и вкрутить обратно болты, только меньшего размера, т.к. необходимо прижать обратно металлический корпус водяного насоса к корпусу редуктора. Сальник будет тогда открыт для изучения. Стоит также обратить внимание на старые прокладки болтов для замены масла. Обычно, они не шипят, выпуская воздух.

Если мы определили, что это уплотнительная пробка штока передач, необходимо ее снять и осмотреть внутреннее резиновое колечко-уплотнитель, выполняющее роль сальника. В идеале, его сразу и заменить на новое. Если новое появится не скоро, иногда помогает добавка очень вязкой водостойкой смазки, разумеется, на время. На разных моторах уплотнители штока различаются, но смысл одинаковый. Бывают пробки без пластикового корпуса, целиком резиновые, тогда, со временем, они сильно размягчаются, и спасает короткий, в полмиллиметра, обрезок топливного шланга, это резиновое колечко надевается на шток передач к пробке, под прижимную пластину. Когда мы затягиваем винты на пластине, она давит через нашу проставку на пробку и заставляет ее уплотнить контакт со штоком передач.

При выявлении виновника в лице сальника, первым делом, необходимо до него добраться.

Круглая крышка корпуса редуктора в большинстве лодочных моторов крепится двумя болтами, но бывают и не совсем удобные для разборки без специальных съемников редукторы, к примеру на некоторых моделях Mercury. Правда, зато снаружи нет никаких болтов и проушин, эстетика+гидродинамика.

Открутив болты, для сдергивания крышки, обычно используют тоже съемник. Его можно придумать самому, так, что бы упор шел на гребной вал, а зацепы съемника тянули на себя крышку за внутренние перегородки. Можно так же дать давление в редуктор нашим вышеописанным, теперь уже специальным, насосом. Тогда придется наоборот, ее ловить. Но этого делать все-таки, не стоит. На маленьких моторах крышка вообще подцепляется отверткой с двух сторон, для чего существуют даже соответствующие пазы.

Читайте также: Манометры фильтры с редуктором

После извлечения крышки редуктора, следует обратить внимание на уплотнительное кольцо, сидящее в канавке на ободке. Оно не должно иметь никаких повреждений. Что бы увидеть сальник, придется еще снять подшипник, разумеется, специальным съемником. Выбивать можно только очень аккуратно. Причем, со стороны сальника. Поэтому, вдвойне аккуратно. Далее смотрим на сальник. Если вид у него вполне здоровый, а виноват все-таки был он, нам необходимо его обжать. Простейший способ — надеть сверху на бортик еще одну пружинку, такую же по диаметру, можно даже, чуть поменьше.

Проблема в поиске самой пружинки. Но нам не обязательно заказывать сальник ради пружинки у своего дилера, мы можем подобрать похожую на другом сальнике. Но чаще, пружинки не спаяны, а просто держатся виток-за-виток. То-есть, мы так же можем укоротить уже ту, которая у нас есть. В 95% этого всегда достаточно для восстановления герметичности редуктора. Если сальник съеден, и нет возможности его таким образом восстановить, разумеется, он подлежит замене. Без специальных съемников, в некоторых моделях моторов извлечь его — это проблема. Даже если вы решите просто выбить его, подобраться будет сложно. В некоторых случаях помогает анкерный болт, подобранный по размеру в упор на корпус сальника. Тут изобретать придется самому, в зависимости от вида сборки редуктора. Съемник найти так же является трудновыполнимым занятием. Оптимальным вариантом будет отнести снятую деталь с сальником в сервис и там поменять его. Стоимость работы на снятой детали в разы меньше , чем стоимость вместе с разборкой мотора.

Извлечение корпуса помпы, после снятия крышки помпы вместе с крыльчаткой и откручивания всех держащих ее болтов, не представляет труда: просто подцепляем его отверткой в нескольких местах. Надо стараться при этом, не повредить прокладку между ним и корпусом, иначе, после сборки появится еще одно или несколько мест утечки. Впрочем, вырезать новую — не проблема.

К сальнику приводного вала применимо все тоже самое, что и для сальника гребного вала, вплоть до особых конструкций корпуса помпы и вызванных в связи с этим трудностями извлечения. Но, к счастью, на него намотать леску можете только вы сами, и съедается он редко, поэтому, обычно, достаточно простого наличия второй обжимной пружинки.

С вариантом при наличии гнутых валов, в общем, все понятно. Либо правим, либо меняем.

Сборка производится в обратном порядке. Главное условие: сальники и подшипники должны быть установлены точно в своих плоскостях, перпендикулярно валам. Обязательно все надо очистить от грязи, песка, и, тем более, стружки.

Заодно мы можем изучить состояние шестерен редуктора и убрать весь мусор изнутри корпуса. Все прилегающие друг к другу поверхности при сборке смазываем водостойкой смазкой. После сборки проводим еще одну проверку насосом.

Если все в норме, заливаем масло в редуктор, обильно наносим смазку на гребной вал и устанавливаем гребной винт. Помните, гайка гребного винта на моделях со шплинтом, закручивается от руки, а далее — ключом до первого совпадения отверстий. Как всегда, рекомендуем не экономить на маслах и смазках, использовать только специальные, для водной техники, приобретенные у своего дилера, либо полные аналоги других фирм.

Видео:Как сделать вентиль для опрессовки лодочного мотораСкачать

Редуктор лодочного мотора

Редуктор на лодочном моторе предназначен для уменьшения оборотов вращения гребного винта относительно оборотов вращения коленчатого вала двигателя для обеспечения оптимальной передачи мощности от двигателя на винт. Как правило коэффициент уменьшения редукции составляет значение около 2 (пишется как 2,0:1). Вращение от коленчатого вала двигателя к винту передается через вертикальный вал, конические шестерни с круговым зубом на вал винта. Более подробно показано ниже.

Редуктор – самый сложный механизм лодочного мотора, который при правильном обращении служит годами, и мы не видим что происходит у него внутри и большей частью даже не знаем как он устроен.

Но все же лучше заглянуть внутрь редуктора лодочного мотора и посмотреть, как все это устроено, взаимодействует, и знать как работает.

Чтобы выяснить, что к чему из этой кучи частей, необходимо посмотреть на схему сборки редуктора лодочного мотора. В случае полной разборки редуктора даже не думайте о попытке собрать его без схемы, особенно если работа выполняется «под пивко».

Ремонт редуктора любого лодочного мотора вполне по силам осуществить самостоятельно любому лодочнику или водномоторнику, не говоря уже о водкомоторнике.
Сервис-мануалы описывают исключительно применение всяческих спецсъемников и спецключей, но можно обойтись и подручными средствами при наличии прямых рук.

Для того, чтобы понять, как устроен редуктор на лодочном моторе, достаточно посмотреть на основные узлы и их взаимодействие.

1. Муфта. Эта деталь находится на шлицах гребного вала – она вращается с валом (и передает крутящий момент на вал гребного винта). Она свободно скользит вперед и назад по валу. Муфта имеет по два зуба с каждой стороны для зецепления с шестернями переднего или заднего хода.

2. На этой фотографии муфта в «нейтральной» позиции на гребном валу.

3. Шестерни переднего и заднего хода. Зубья муфты совмещаются с соответствующим углублением шестерен переднего или заднего хода обеспечивая требуемое направление вращения. Когда муфта находится в зацеплении с одной из шестерен, мощность передается на вал гребного винта.

4. Две шестерни свободно вращаются на валу, пока муфта находится в нейтральном положении.
Шестерня переднего хода в месте посадки на вал имеет отверстие и масляные каналы для смазки. Шестерня заднего хода имеет бронзовую втулку для уменьшения износа – т.к. она свободно вращается на валу при движении катера вперед, а это 99% использования катера.

5. На вертикальный приводной вал от двигателя насажена небольшая шестерня. Она постоянно вращает 2 шестерни передач, которые вращаются на валу свободно в противоположных направлениях.

6. Для перемещения муфты используется рычаг, подключенный через тягу. На фото муфта подключена к шестерне заднего хода. Вращение передается от верхней шестерни на шестерню заднего хода и через муфту на вал гребного винта. Шестерня переднего хода при этом свободно вращается на валу. Чтобы включить передний ход – надо потянуть тягу и переместить муфту другую сторону – для зацепления с шестерней переднего хода.

Слева от муфты, на гребном валу, виден подшипник опоры в сборе (закрываемый снаружи сальниками).

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/shtutser-dlya-opressovki-reduktora-lodochnogo-motora-chertezh-2

  🎬 Видео

  Опрессовка редуктора Hidea 9.8 а впрочем и любого другогоСкачать



  Эмульсия в масле! Как проверить редуктор на герметичность лодочный мотор Sharmax 5Скачать



  Hidea9.9 опрессовка редуктора.Скачать



  Причины появления эмульсии в редукторе лодочного мотораСкачать



  опрессовка редуктора ханкай 9,9Скачать



  Как за 5 мин сделать насос для замены масла в редукторе лодочного мотора в 15 раз дешевле китайскогоСкачать



  Опрессовка редуктора ПриветаСкачать



  Китайский мотор Gladiator 9.9 Эмульсия в масле. Опрессовка редуктора мотора. Ремонт водяной помпы.Скачать



  Почему капает масло с редуктора лодочного мотораСкачать



  Про опрессовку редуктораСкачать
