Установить электропривод передней спинки сидения на автомобиль ВАЗ с передним приводом достаточно просто и не затратно. В нашей стране огромное количество автомобилей ВАЗ. Каждый владелец отечественного автомобиля из года в год пытается доработать свою машину в плане комфорта. В данной статье вы найдете интересное решение по установке электрического привода на спинку переднего сидения автомобиля ВАЗ переднеприводного. Цена вопроса 2000 руб. Автор идеи Амир Валиуллин из Уфы.

Вот так выглядит электропривод спинки сидения.

Для установки привода использовались болты м6 на 12.

Кнопки устанавливались в подлокотник и брали их из автомобиля ВАЗ 2110 стеклоподъемники. Облицовка выполнена из фанеры 5-ки, которая была обтянута пленкой.

Содержание

Как самостоятельно сделать электропривод сидения
Go-Ped TRQ или кресло с двигателем и колесами
Авторизация на сайте
Колеса и диски
Двигатель и привод
Тормоза
🎦 Видео

Видео:Мото сидение своими рукамиСкачать

Как самостоятельно сделать электропривод сидения

Разбираем привод и достаем вот эту деталь.

Вставляем ее в штифт, где раньше находилась крутилка.

Расточили все под нужный диаметр (13,6 на 10).

Стало все отлично, смотрите сами.

Примеряли электропривод. Стал он на удивление хорошо.

Выкинули пластиковую заглушку и установили привод на два болта.

Важный нюанс, электропривод ставится железной крышкой к сидению, также в ней нужно будет просверлить дырку 13 мм или немного больше. Также будет железный чопик, который крутит катушку стеклоподъемника — выбрасываем.

Ниже предствлена схема установки. Все подключается точно также как и стеклоподъемники на ВАЗ переднего привода. 1 и 7 контакты идут на привод. 3,6 и 5 идут на массу. 2 — питание электропривода. Также не забудьте поставить предохранитель. 4 контакте — это подсветка кнопки, мы ее взяли с подсветки прикуривателя. Массу посадили на болт крепления ручника.

Вот как мы проводили проводку в машине.

Чтобы прикрыть сам механизм привода лучше всего сделать кожух из фанеры и обтянуть ее красивой пленкой в цвет салона.

Читайте также: Масло в мотор tu5

Видео:Как сделать сиденье на мотоцикл своими руками ● Кастомный Боббер с двигателем HONDA CB 500Скачать

Go-Ped TRQ или кресло с двигателем и колесами

Авторизация на сайте

Кресло с двигателем на колесах своими руками. В детстве многие ребята хотели бы иметь такую штуку, и я был не исключением. Хотя в детстве у меня подобного аппарата не было, но повзрослев, я все-таки воплотил детскую мечту в жизнь!

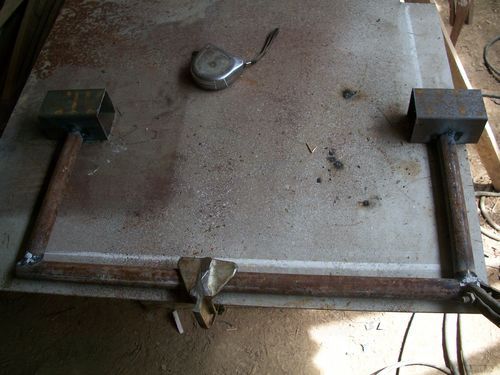

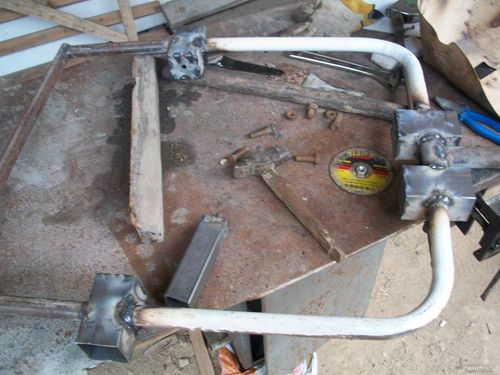

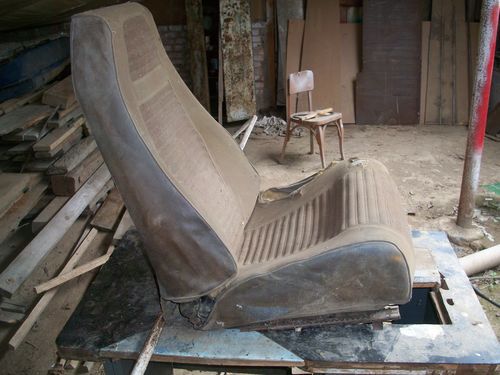

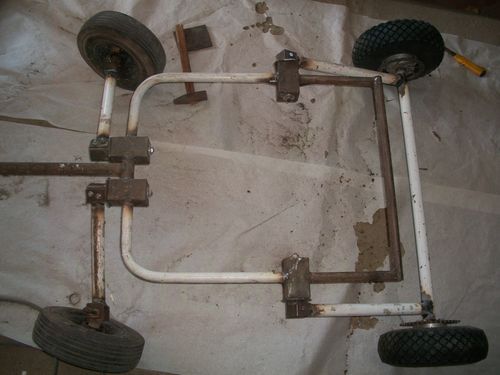

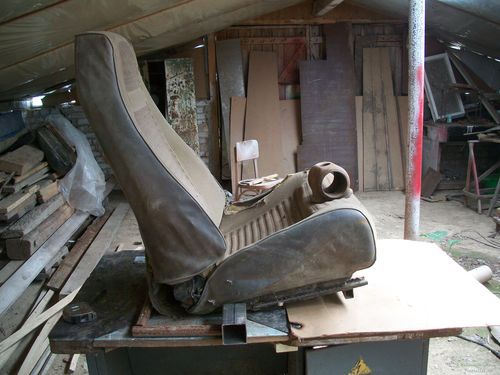

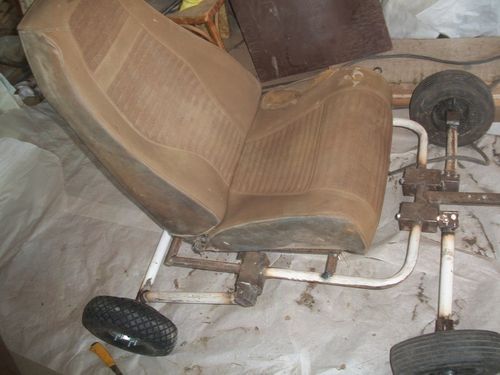

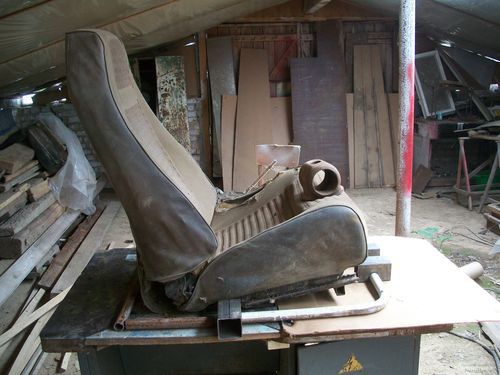

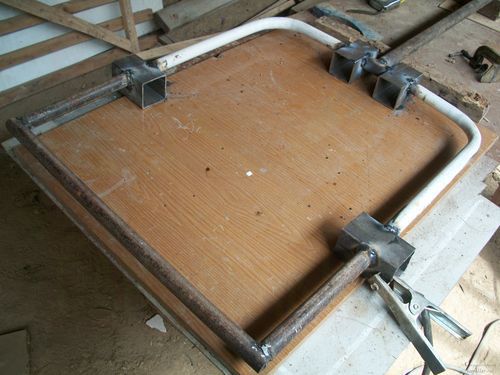

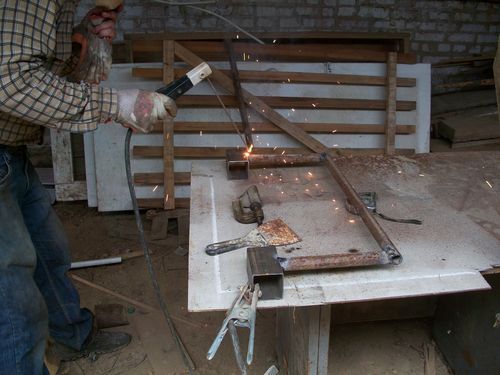

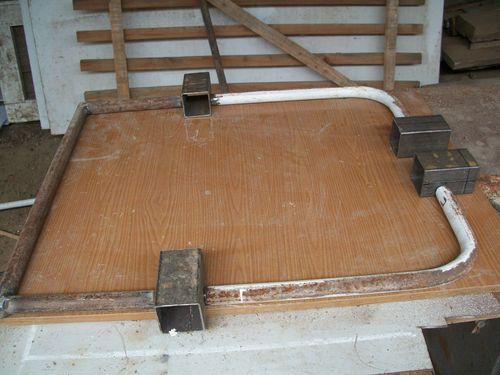

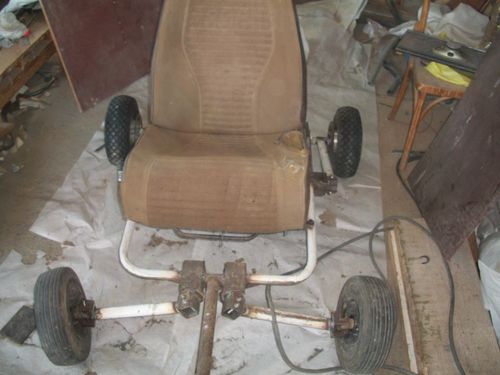

Идея создания чего-то подобного давно меня мучила, и вот насобирав достаточно информации и материалов для изготовления, я начал работу. Идею и концепцию я подсмотрел у Американцев — у них такая штука называется Go-Ped TRQ (Trail Ripper Quad). Больше всего привлекло то, что в Go-Ped компактные размеры и мягкая подвеска для езды по ухабистым дорогам. Раму решил сделать с водопроводной трубы диаметром 30 мм. Для того чтобы все правильно скомпоновать и долго не думать над теоретическими просчетами размеров начал раму варить вокруг сиденья, которое досталось мне на шару (от какой именно машины не знаю).

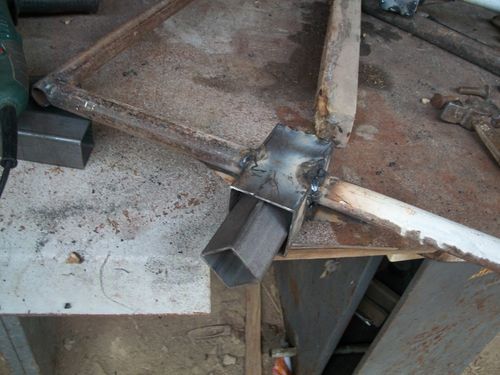

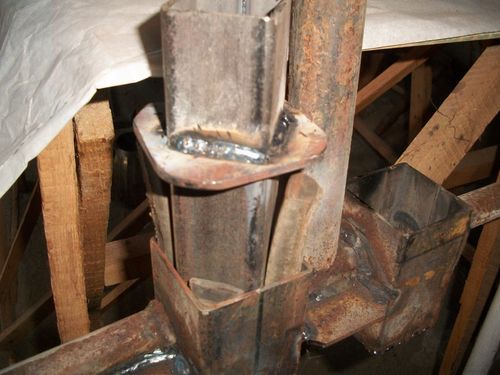

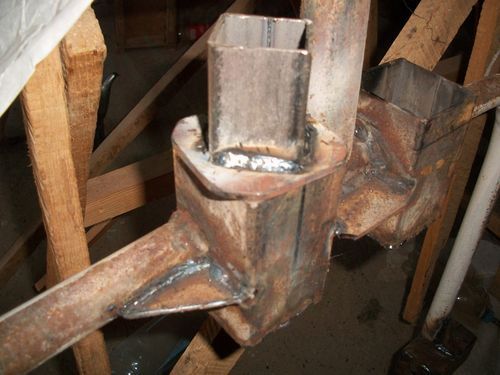

Квадратная труба — это закладка для будущей подвески и размер ее 60*60*2 мм.

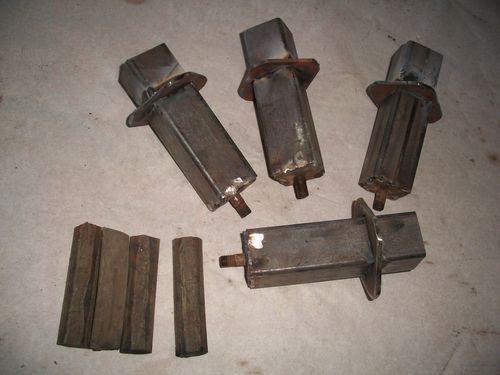

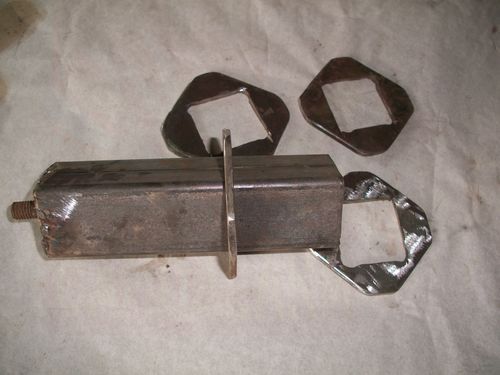

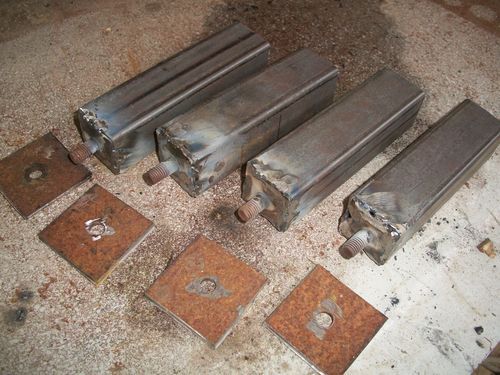

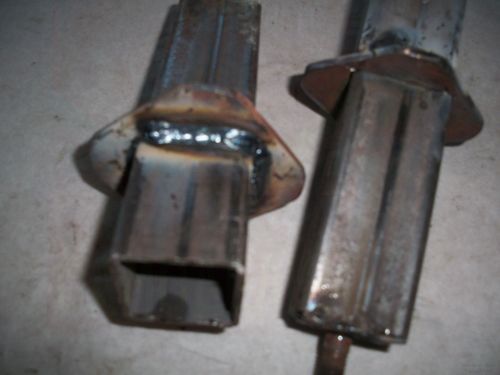

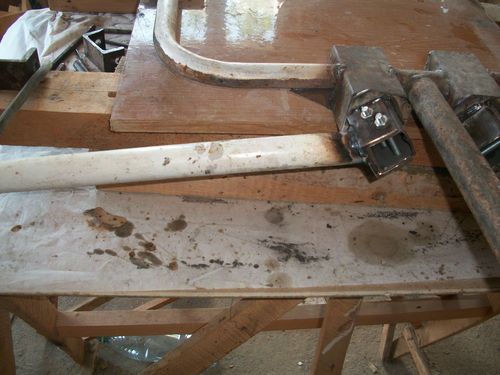

Дальше с квадратной трубы сечением 40*40*2 мм делаем вставки в квадратную трубу на раме.

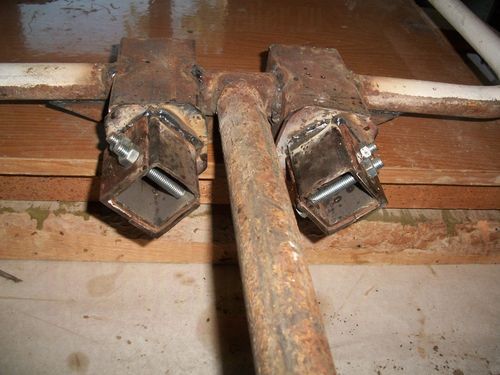

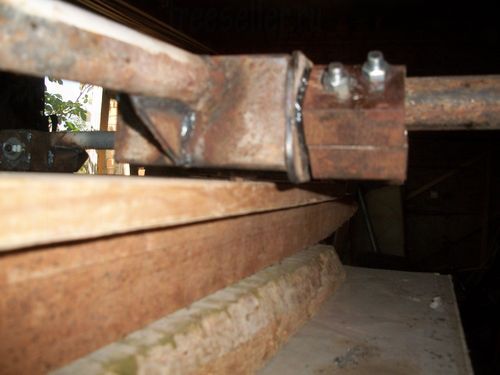

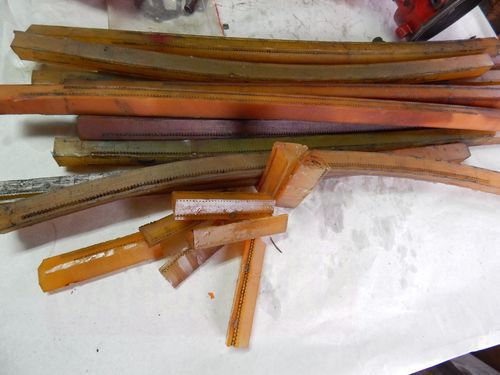

К ним дальше и будет крепиться подвеска. Подвеска торсионного типа и пружинящим элементом является полиуретан.

Хотя в первоначальных сборках я использовал клиновидный ремень, который был порезан на нужные размеры (должно заполнять получившееся пространство между двумя профилями квадратных труб).

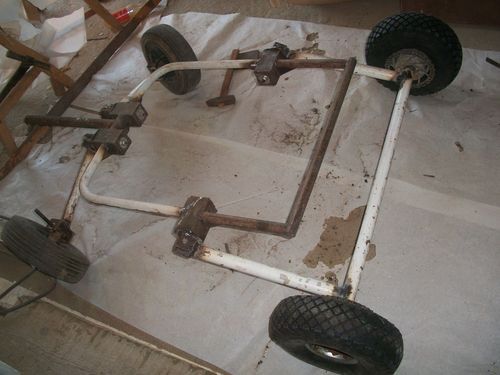

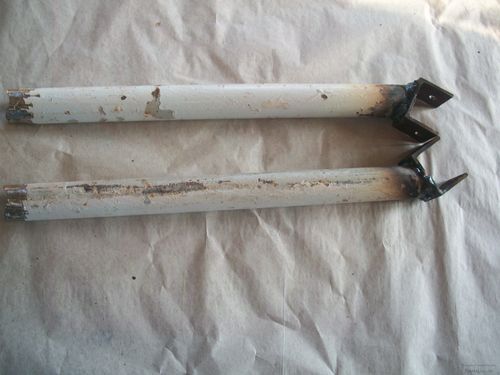

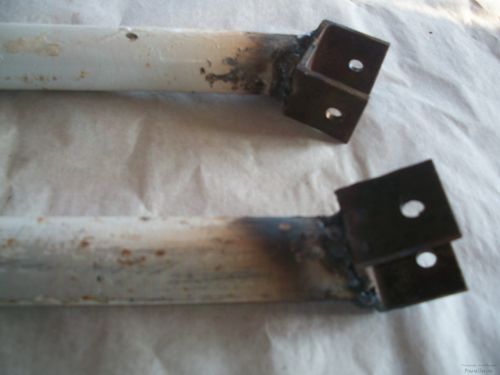

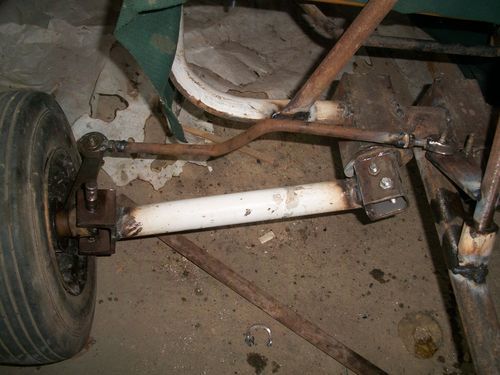

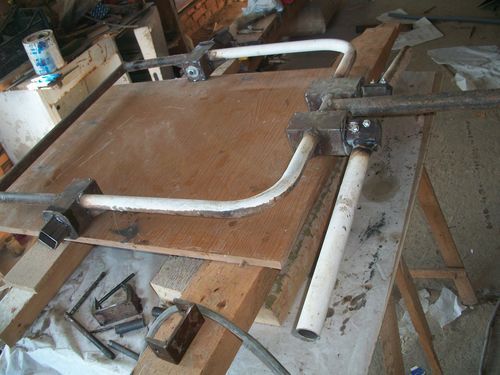

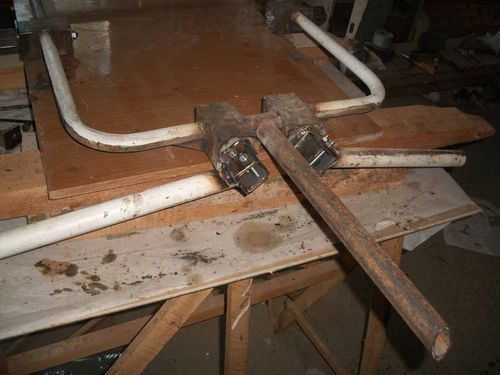

Рычаги передней подвески сделаны из водопроводной трубы 40 мм.

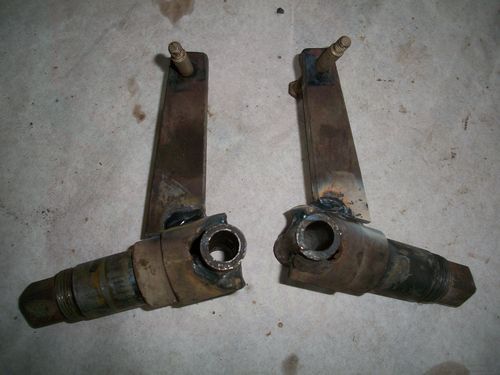

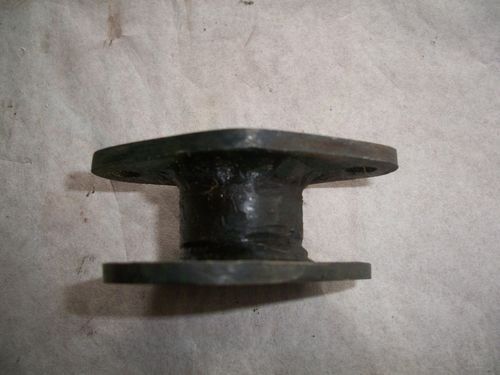

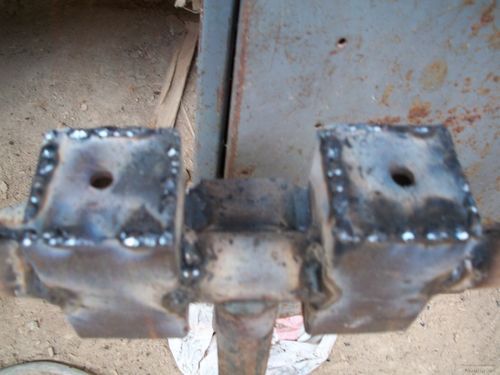

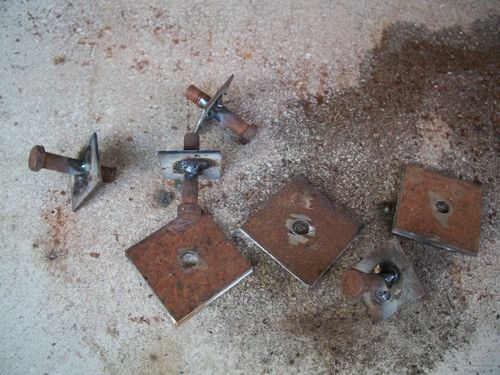

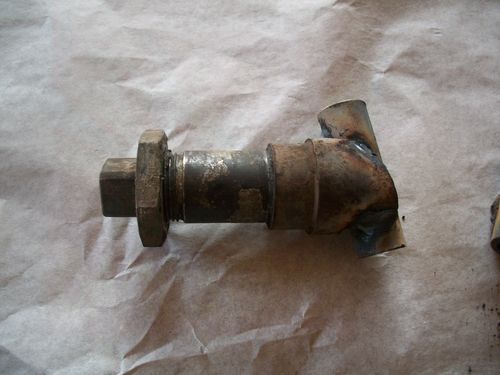

Скобы для поворотных кулаков сделаны из швеллера 8 см. Шкворня сделаны из шпилек от двигателя Москвич 412 толщиной 11,5 мм.

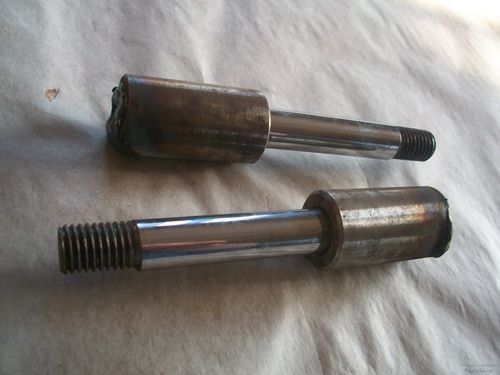

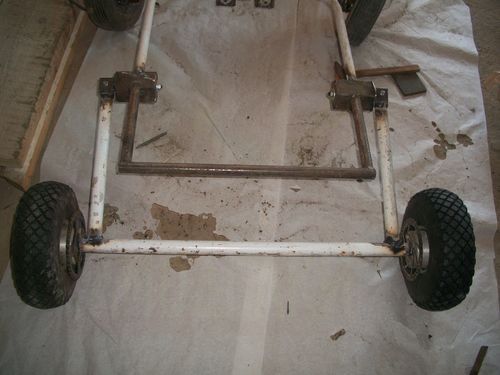

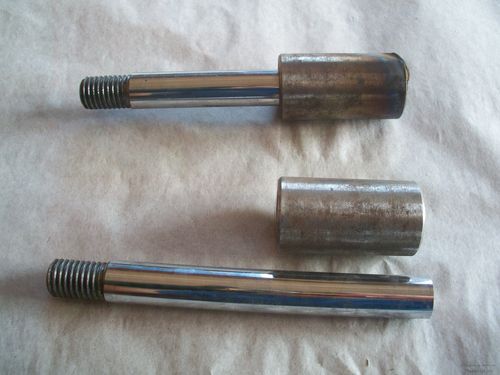

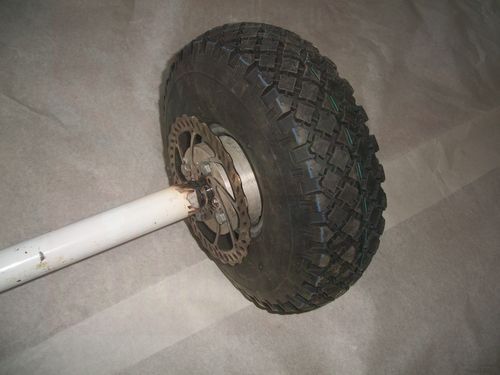

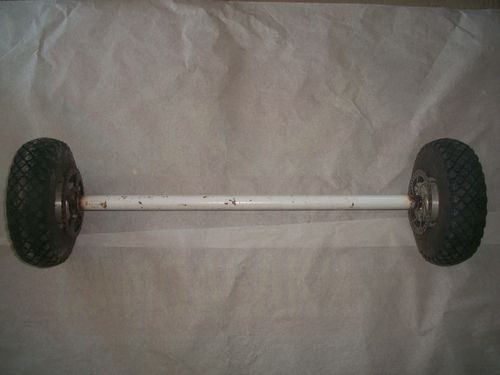

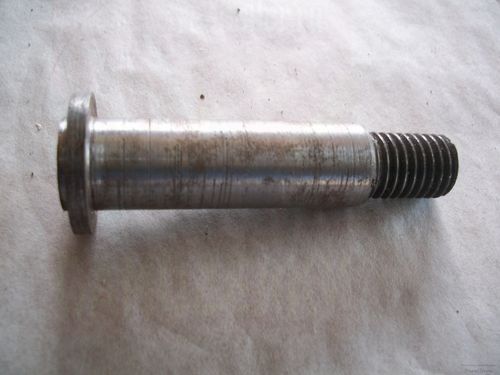

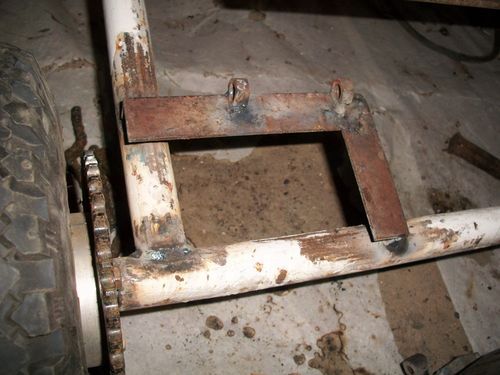

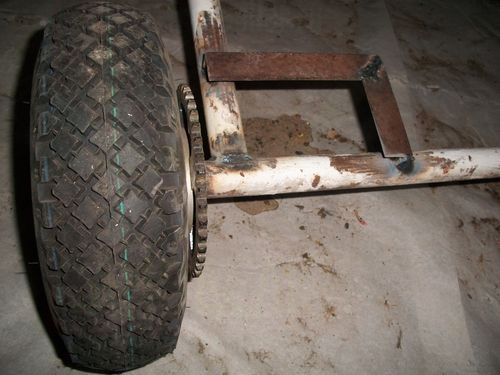

Привод на одно колесо, поэтому ось состоит из трубы 40 мм, в которую вставлены втулки с осями диаметром 17 мм и заварены. Рычаги, к которым приваривается ось тоже 40 мм.

Читайте также: Масло в мотор n45n

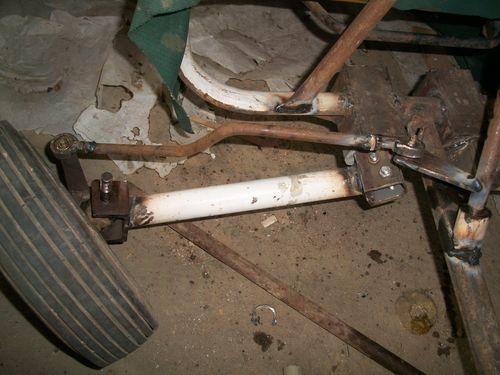

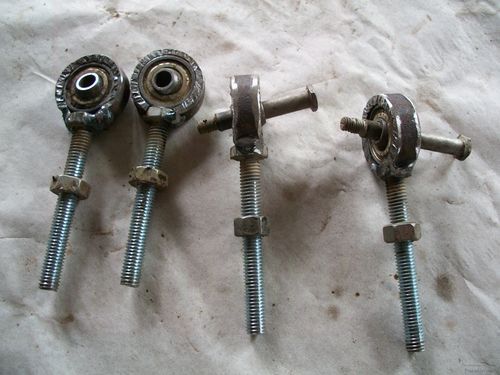

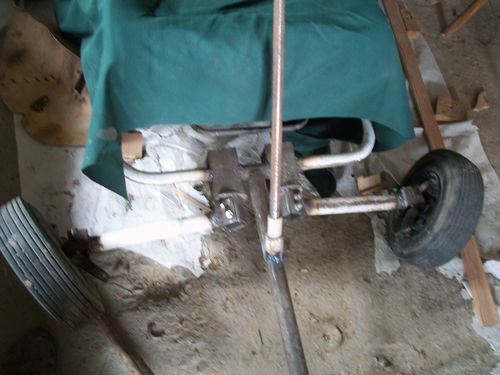

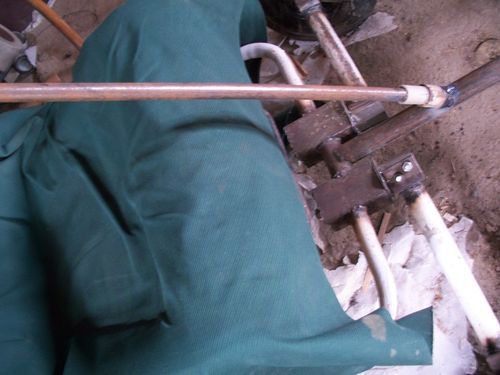

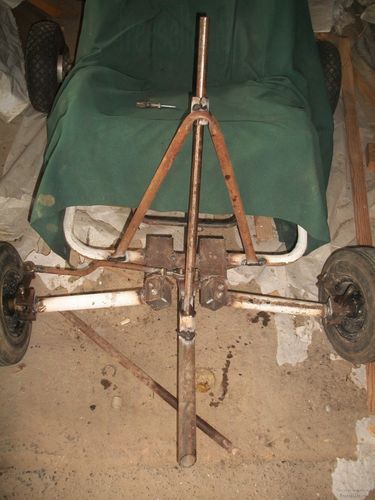

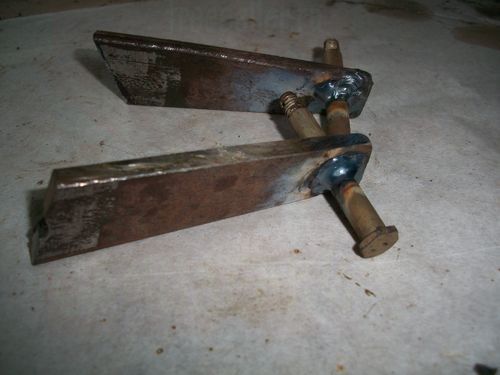

Дальше делаю трапецию рулевого управления. Тяги изогнуты из трубы, диаметром 10 мм с обеих сторон которой приварены гайки М8 для регулировки длины. Руль сделан из трубы диаметр 20 мм и ось к которой он приварен того же диаметра. Для того что бы руль поворачивался легко ось внизу вставлена в втулку из ПВХ трубы и в верхней части распорки тоже есть втулка из ПВХ.

Колеса и диски

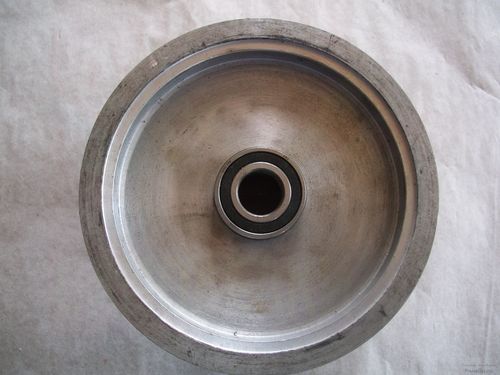

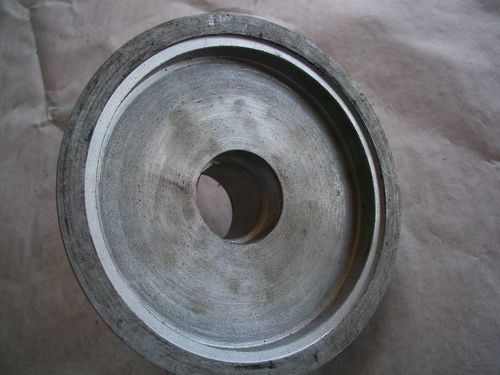

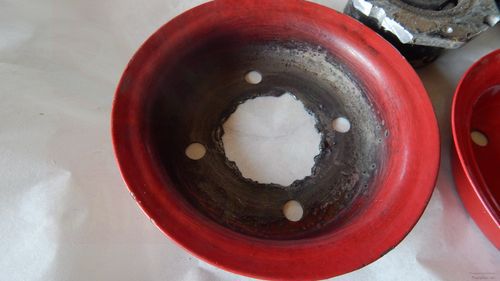

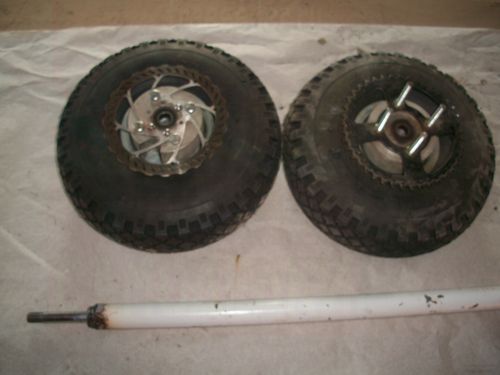

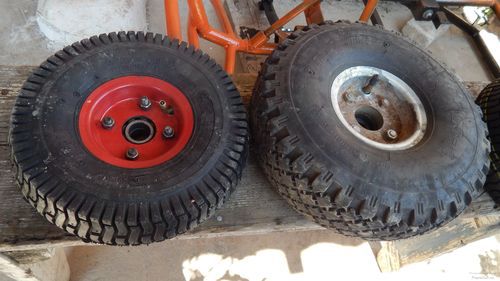

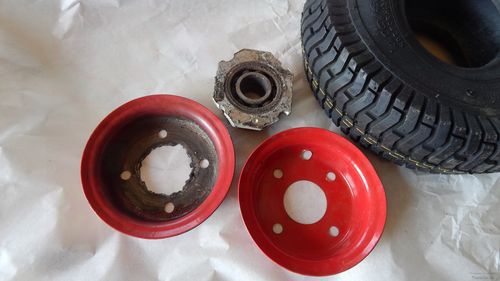

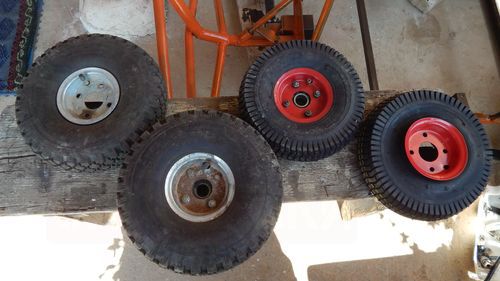

Диски от садовой тачки диаметром 4 дюйма внутренняя труба под ось была вырезана. Задние колеса с мото-резиной Deli Tire 4.00-4 S-310 (б/к наружный диаметр 30 см ) и крепятся они к втулкам из алюминия. Передние колеса с мото-резиной Deli Tire 4.10/3.50-4 S-366 (наружный диаметр 26,5 см).

Двигатель и привод

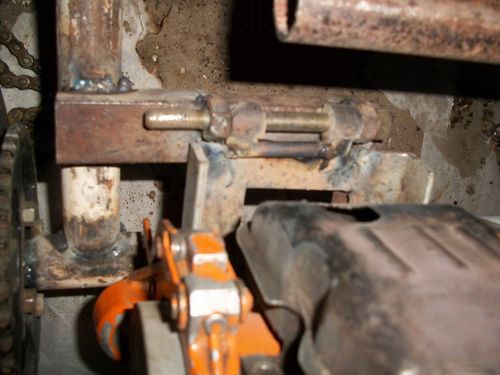

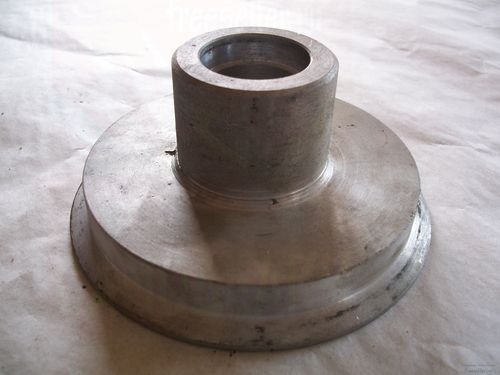

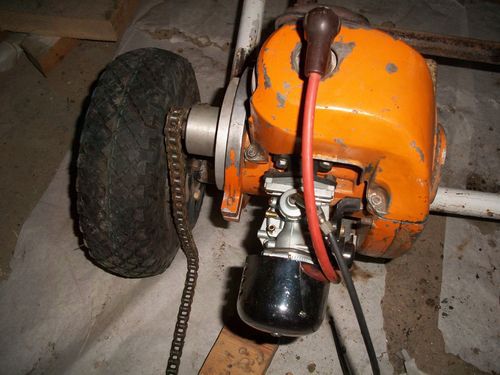

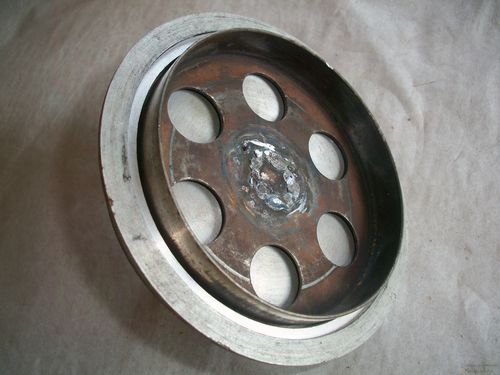

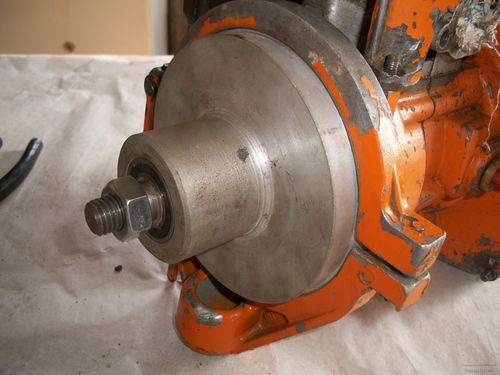

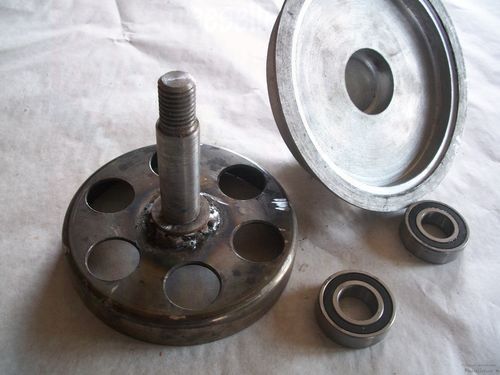

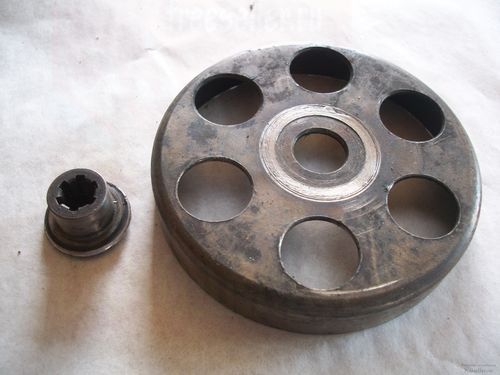

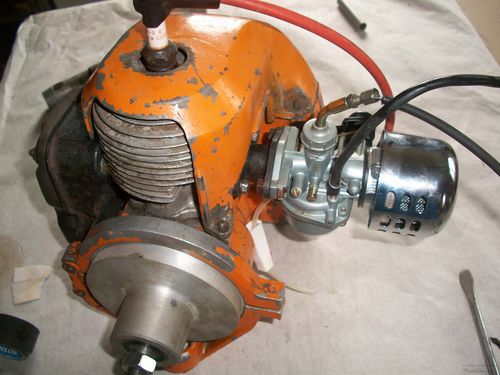

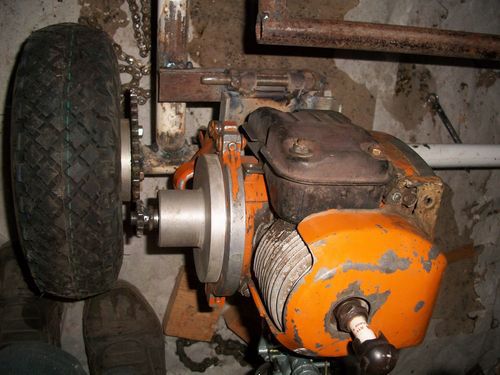

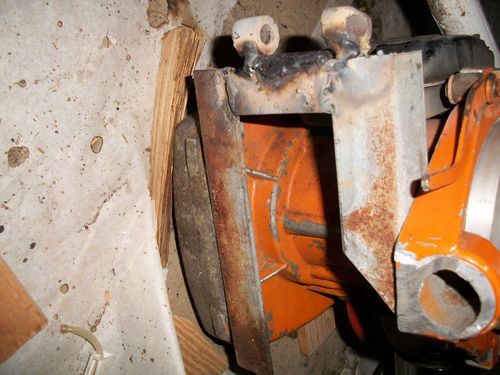

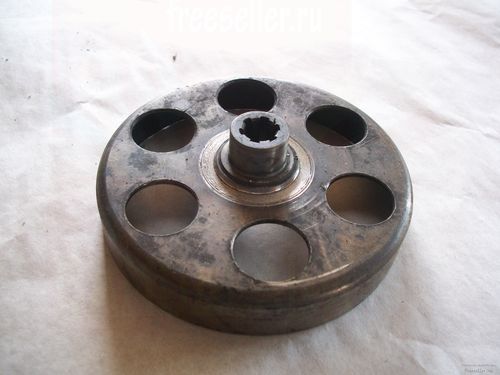

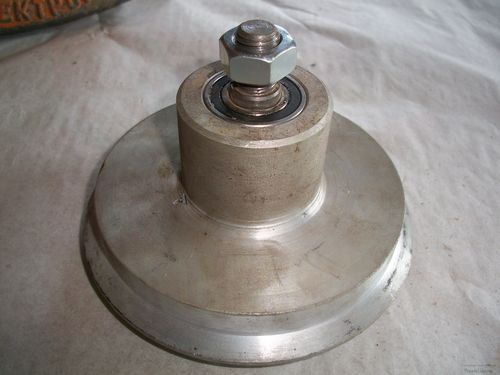

Двигатель от бензопилы Урал Электрон 2Т, с объемом 109 см3 и мощностью 5 л.с. при 6200 об/мин. Чтобы уменьшить вес и размер двигателя, штатный редуктор был заменен другим, он был выточен из алюминиевой болванки которую я отливал сам, поскольку не нашел болванки с нужными размерами.

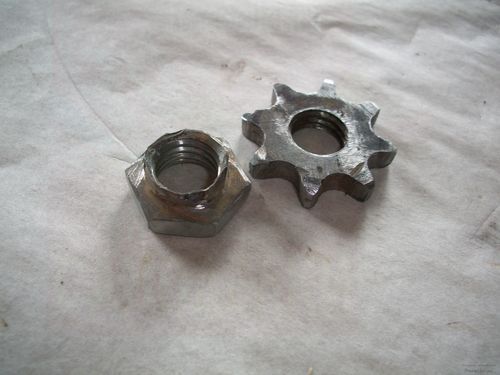

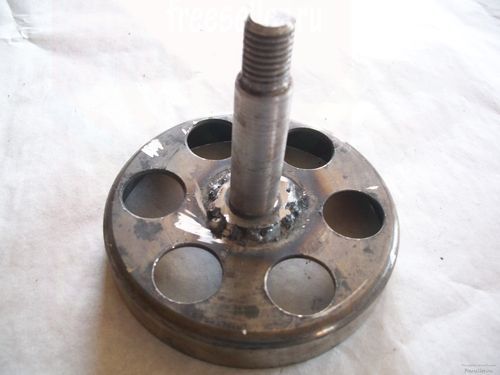

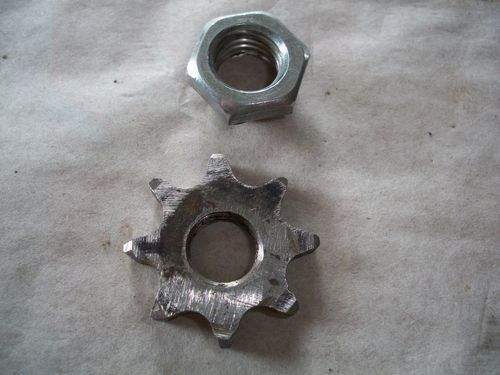

Поскольку я не нашел приводных звезд с нужным количеством зубьев, звезды тоже пришлось делать самому. Маленькая звезда на 8 зубьев и сделана из метала толщиной 6 мм и приварена к гайке. Большая звезда на 54 зуба сделана из метала толщиной 6 мм.

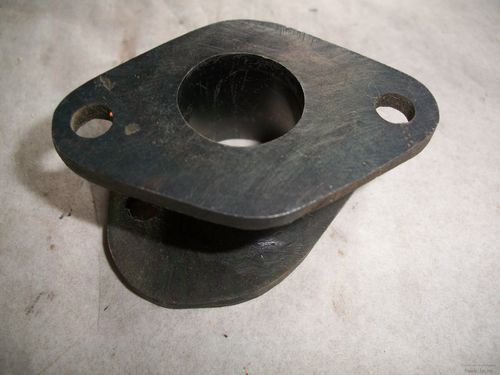

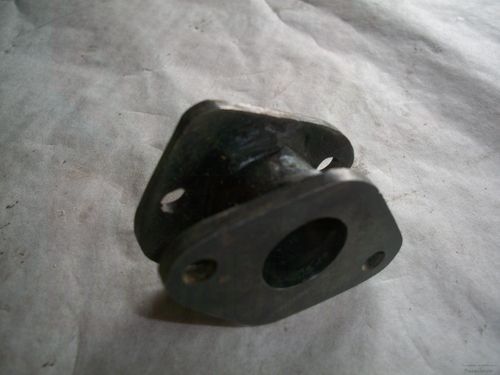

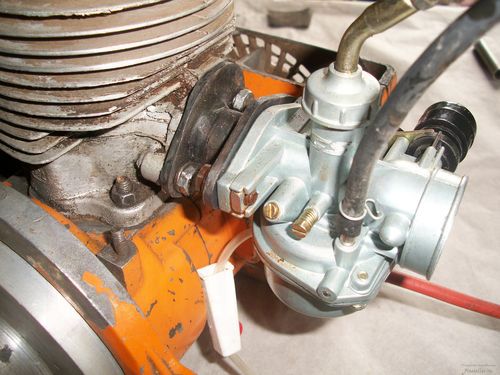

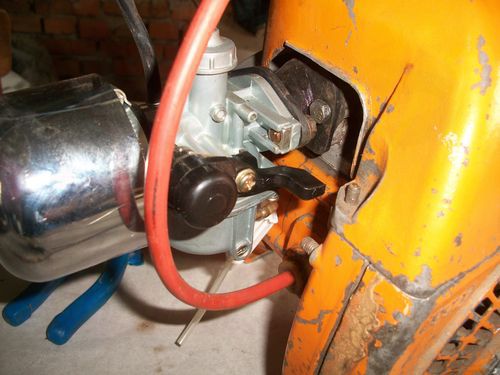

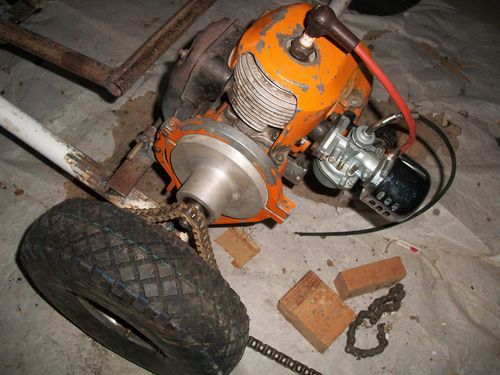

Штатный карбюратор бензопилы имеет много недостатков (расход топлива, неустойчивая работа двигателя), поэтому был заменен на карбюратор от 4-тактного китайского мопеда Актив с объемом двигателя 110 см3 и для его крепления был сварен переходник.
