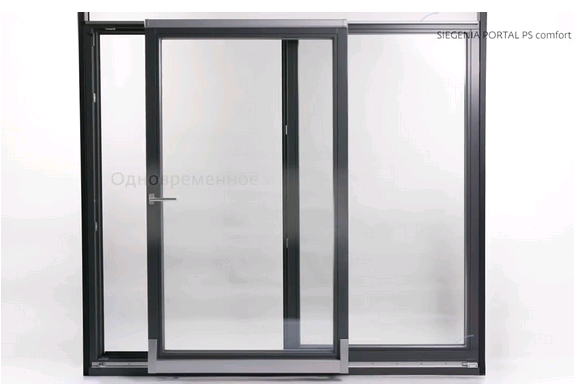

Siegenia пск 25 портал 160 comfort замок с амортизаторами

Мягкое открывание и закрывание створки обеспечивается благодаря оптимизированной траектории закрывания.

Установленные по диагонали демпферы притормаживают створку при закрывании и значительно снижают остаточную

Бесшумное и устойчивое движение створки происходит за счет сбалансированной кинематики.

Отличается от параллельно-сдвижного портала с фурнитурой Siegenia PS200 Comfort только

— наличием функции откидывания

— ограничением веса створки до 160кг

— положением ручки при откидывании

Технические данные

Выход створки от плоскости рамы 125 мм

Зазор между рамой и открытой створкой =

65, 55, 45 мм — при сдвиге на глушняк (125 минус толщина створки 60,70,80)

45, 35, 25 мм — при сдвиге на фальшстворку (минус выступ створки)

Для установки нижн.направляющей от пола до низа створки не менее 35 мм.

Крепление нижней направляющей без поддерживающего профиля возможно при весе створки не более 160кг.

Крепеж верхней шины PSK Siegenia Comfort на импост возможно для

импоста REHAU Brillant 550020,

импоста REHAU Intelio-80 537780 .

Ограничения

Макс. масса створки 160 кг.

Внешняя ширина рамы не более 4260 мм

Ширина створки по фальцу 670 — 2000 мм

Высота створки по фальцу 840 — 2800 мм

Соотношение высоты створки к ширине не более 2,5 : 1

Построение в WinDraw

Схемы открывания

Глухие части могут быть с фальшстворками или без створок.

А также вместо глухой возможна поворотная створка, только с внутренней розеткой и со съемной ручкой, но строить

ее надо отдельно с паворотной фурнитурой.

Две схемы слева могут быть зеркально развернуты.

Откидывание створки возможно только при весе створки до 160 кг.

Порядок управления ручкой на PSK160 COMFORT

Created with the Personal Edition of HelpNDoc: Easy EPub and documentation editor

Видео:Штульповый портал Профильная система Rehau.Фурнитура Siegenia PSK 160 ComfortСкачать

PORTAL PSK 160 comfort

For timber, PVC and aluminium elements with sash weights of up to 160 kg: The new PSK comfort generation offers you a completely new hardware concept that makes operation even more intuitive and assembly even easier. Every customer demand can be fulfilled safely and flexibly thanks to intuitive comfort components. With the PORTAL PSK 160 comfort ALU, we offer you a customised solution for aluminium profiles, too.

Видео:SIEGENIA PSK 160 ComfortСкачать

Comfort components

Видео:PSK Comfort регулировкаСкачать

Convenient and intuitive from production to operation.

To ensure that operation is also child’s play for different users upon the first touch, it is essential that it functions intuitively as well as safely. With the PORTAL PSK comfort, the ease begins in production. Because the smart comfort components are so easy to assemble, thus making maximum comfort supremely efficient.

Видео:Раздвижная система SIEGENIA Portal PSK 200ZСкачать

Connecting rod slider

Quiet, smooth sliding.
The two long, smooth-running sliders are synchronised via a connecting rod. This provides additional smooth and stable sash guidance.

Видео:Регулировка портала Зигения PSK 200 comfortСкачать

Trigger

Swings open and closed smoothly.
On the locking side, there is a special trigger in the running rail and a stop buffer integrated in the guiding rail synchronously, which mutually ensure smooth swinging. Furthermore, there is a stopper at the bottom of the hinge side and an additional stop buffer at the top in order to stop the sash evenly at the top and bottom and prevent warping on impact.

Видео:Что такое ПСК портал и как работает портальная дверь PSK портал.Скачать

Stop buffer

Dampened and safe stopping.
A stop buffer, integrated in the guiding rail on the hinge side, stops the slider and therefore the sash particularly gently at the top and bottom. A further stop buffer on the locking side is another possibility in order to enable the sash, as an additional trigger, to swing open and closed more gently.

Видео:Инструкция по регулировке фурнитуры PORTAL PSK 160 ComfortСкачать

Additional brakes

Swings softly without overshoot.
Additional brakes, positioned diagonally to each other at the top of the locking side and at the bottom of the opposite side brake the sash, enabling gentle swinging and preventing overshoot.

Видео:SIEGENIA: Anschlag PORTAL PSK 160 comfortСкачать

Running and guiding rail

More quietness and stability.
In interaction with the stable running rail, the specially coated guiding rail supports smooth sash motion and steers sash weights of up to 200 kg safely on the right tracks without problems.

Видео:Раздвижная система PSK-200Z, PSK-160 Plus, ГерманияСкачать

Handle

Видео:PSK-портал. Витражные окна -двери REHAU, SIEGENIA.Скачать

Quality that you see and grasp.

• Noiseless locking and unlocking free of play with lasting high functional reliability
• Ergonomic, modern design with extensive colour range and coordinated hardware covers
• Large choice of versions ranging to the design with cylinder
• Perfectly coordinated with the hardware and the sash weight
• Matching with the handles from the turn and tilt range in terms of colour and design

Видео:Монтаж PSK portal вариант открытия створки по стенеСкачать

Bogie wheels

Видео:Переделка обычного PSK портала в PSK комфортСкачать

High ease and frame to sash clearance with small dimensions.

With their diameter increased by up to 25 %, the new PORTAL PSK rollers make the sliding motion even more smooth and comfortable. For sash weights up to 160 kg, the running rail does not need a support profile as a rule and the large frame to sash clearance of 125 mm permits use in deeper, highly insulated profiles.

• Smooth and easy sliding with high operating safety
• Self-supporting running rail up to 160 kg; no support profile required
• Simplified assembly: Height and tilt adjustment for optimum adaptation to the weight and size of the sash
• Maximum flexibility with 125 mm frame to sash clearance also suitable for extremely narrow or deep-set sash profiles
• Positive-locking metal bogie wheel safeguards securely and durably hold the bogie wheels in the running rail and allow the sash to be tilted without tension

Видео:PORTAL PSK ComfortСкачать

PORTAL PSK 160 comfort

Для конструкций из дерева, пластика и алюминия с массой створки до 160 кг. Новое поколение PSK comfort предлагает абсолютно новую концепцию фурнитуры, которая делает управление еще более интуитивным, а монтаж еще более простым. Благодаря инновационным удобным комплектующим мы можем точно и гибко выполнить любое требование клиента. Предлагая PSK 160 comfort ALU, мы даем вам точное решение и для алюминиевых профилей.

Видео:Пример панорамного остекления загородного бани и беседки в Иркутской областиСкачать

Удобные элементы

Видео:PSK ComfortСкачать

От производства до управления: удобно и интуитивно.

Чтобы управление было по-детски легким даже для нового пользователя, оно должно функционировать не только надежно, но и интуитивно. В отношении PORTAL PSK comfort легкость начинается уже на этапе производства. Потому что умные удобные элементы очень просты в сборке, чем и обеспечивают максимальный комфорт.

Видео:Siegenia PSK Portal сдвигается на стенуСкачать

Ползунки и соединительная тяга

Бесшумное движение.
Посредством соединительной тяги синхронизируются два длинных плавно двигающихся ползунка. Это дополнительно способствует бесшумному и устойчивому перемещению створки.

Видео:Siegenia PSK Comfort 25.04.2024 ч.2Скачать

Расцепляющий механизм

Бережное открывание и закрывание.
Со стороны запирания в тележку встроен специальный расцепляющий механизм, а в направляющую шину — отбойник, которые совместно обеспечивают бесшумное закрывание. Кроме того, со стороны нижней петли находится стопор, а вверху — дополнительный отбойник для остановки створки одновременно вверху и внизу и предотвращения перекашивания при упоре.

Видео:Siegenia Aubi KG mp4Скачать

Отбойник

Бесшумная и надежная остановка.
Отбойник, встроенный со стороны петель в направляющую шину, останавливает ползунок и створку вверху и внизу особенно аккуратно. Вверху с запорной стороны можно разместить дополнительный отбойник, чтобы можно было еще бережнее открывать и закрывать створку как расцепляющий механизм.

Видео:Portal PSK160 ComfortСкачать

Дополнительный тормоз

Плавное открывание без дополнительного движения.
Дополнительные тормоза, расположенные вверху на запорной стороне и внизу на противоположной стороне, мягко тормозят створку при запахивании и предотвращают дополнительное движение.

Тележка и направляющая шина

Больше устойчивости.
Направляющая шина со специальным покрытием в сочетании с устойчивой тележкой способствует спокойному ходу створки и правильно направляет створку массой до 200 кг по пазам.

Ручки

Ощутимое качество.

• плотное бесшумное запирание и отпирание с высокой стабильной функциональной безопасностью
• эргономичный современный дизайн с большим выбором цветов и
• сочетающейся с ними облицовкой фурнитуры
• большое разнообразие вариантов (вплоть до исполнения с цилиндром)
• идеально подобраны под фурнитуру и массу створки
• по цвету и дизайну соответствуют ручкам из программы
• поворотно-откидных конструкций

Тележка

Большая легкость и выход при компактных размерах.

С диаметром, увеличенным на 25 %, новые ролики PORTAL PSK делают перемещение еще более комфортным и легким. Для массы створки до 160 кг тележку, как правило, не нужно устанавливать на подложку, а большой выход в 125 мм делает возможным монтаж в более глубоких высокоизолированных профилях.

• легкое и ровное скольжение с высокой безопасностью в управлении
• самонесущая направляющая шина, выдерживающая нагрузку до 160 кг и устанавливаемая без прокладки
• упрощенный монтаж: регулировка высоты и наклона для оптимальной подгонки к массе и типоразмеру створки
• высочайшая гибкость: с выходом 125 мм и компактными размерами подходит также и для очень узкого или глубокого профиля створки
• металлические фиксаторы с геометрическим замыканием надежно и стабильно удерживают тележки в направляющей шине и в то же время позволяют легко откидывать створку

Портальные системы Геалан, порталы PS, PSK, HS, портал-гармошка FS

Рамы двери-гармошки можно изготовить из дерева (инженерного массива) (а), алюминия (б) или ПВХ. Фото: Vista Patio, Finstral

В малоэтажном строительстве порталы служат главным образом для выхода на террасу или во внутренний дворик, а в городах их часто устанавливают между лоджией и комнатой вместо стандартного балконного блока (окно + дверь). Отметим, что подобная перепланировка в типовой квартире требует предварительного согласования в органах жилищной инспекции.

Сегодня наибольшим спросом пользуются параллельно-сдвижные двери с функцией наклона створки для проветривания. Они надёжнее складных и значительно дешевле подъёмно-сдвижных; фурнитура этого типа доступна и проста в монтаже. Фото: «ОКНА РОСТА»

Портал экономит полезное пространство, отлично изолирует тепло и звук, визуально раздвигает границы помещения и позволяет на время объединять комнату и лоджию. Немаловажно и то, что он в полной мере соответствует инженерной и дизайнерской концепции современного жилища. В зависимости от типа фурнитуры порталы бывают складными (гармошки), параллельно-сдвижными и подъёмно-сдвижными. Какую конструкцию предпочесть?

Оконные компании относят порталы к нестандартным изделиям, поэтому срок их изготовления почти всегда превышает 2 недель. При этом замер проёма и монтаж конструкции осуществляет производитель.

Читайте также: Замена задних опор амортизатора приора

Что такое порталы

С раздвижной системой вы сможете открывать ваше окно совершенно по-новому! Створка окна может убираться просто в сторону, оставляя больше свободного места в вашем доме.

Раздвижные окна сохранят все полезные свойства качественных пластиковых конструкций: шумоизоляция, теплоизоляция, безопасность, контроль климата в помещении.

Возможности применения порталов

Окна-порталы — это уникальные в своем роде раздвижные конструкции, имеющие широкие возможности применения.

Раздвижные окна отлично впишутся в интерьер, заменив привычные балконные двери. Вместо привычных стен — оконные проемы от пола до потолка, которые открываются в сторону, не занимая лишнего пространства. Раздвижное остекление – это просто!

Нужно лишь повернуть ручку и легким движением переместить створку в сторону с помощью специальных шарниров. Створка может отъезжать как на глухую оконную створку, так и просто на стену. При этом вы можете выбрать как холодный тип остекления, так и теплые раздвижные окна.

Если же вы счастливый обладатель загородного дома или коттеджа, оконные порталы откроют потрясающий панорамный вид из дома на террасу, ведь раздвижные конструкции позволяют сделать створки большого размера «во всю стену». Система открывания створки PSK Portal 160 позволяет выдерживать вес створок до 160 кг.

Установив в своем доме окна-порталы, вы получаете следующее:

• большие створки, образующие панорамный вид из вашего окна;
• экономия такого важного жизненного пространства;
• уникальное дизайнерское решение;
• все лучшие свойства пластиковых окон — теплоизоляция, шумоизоляция, климат-контроль, безопасность.

Если вам нужно остеклить квартиру или небольшой дачный домик, получив больше света и пространства, остеклить веранду, оранжерею, выход на террасу или бассейн, получить уникальный выход на балконный блок, то система раздвижных окон является идеальным решением этих вопросов! Также вы можете обратить внимание на раздвижные деревянные окна, которые наделят вашу квартиру или коттедж особым стилем.

Еще по теме Французские двери на балкон или лоджию

Открывая пространство

Портальные (раздвижные) дверные системы — позволяют заполнять проемы больших размеров. Даже самые массивные створки не требуют много места для открывания. Портальные двери визуально увеличивают пространство, наполняют помещение светом и положительным комфортом.
«Оконная компания ВЕСТА» предлагает портальные двери Rehau с фурнитурой Siegenia-Aubi PSK Portal 160 (Германия). Потребительские качества систем Rehau и Siegenia-Aubi являются основными преимуществами наших дверей, которые обеспечивают легкую и надежную работу створок с размерами до 1600х2260 мм и весом до 160 кг.

Портальные системы окон и дверей: плюсы и минусы

О принципе работы раздвижной системы можно судить из её названия. Створка в данном случае подвешена на шарнирах, которые перемещаются по рейкам, интегрированным в раму изнутри. В момент открывания шарниры раскладываются, и створка выходит из посадочного места внутрь помещения.

Затем происходит непосредственно сдвигание створки для освобождения проёма — шарниры со створкой перемещаются по рейкам вдоль плоскости рамы. Часто ручка створки имеет возможность промежуточной фиксации. При обратном движении шарниры складываются, и створка входит в посадочное место.

По схеме подвижных створок различают три самых популярных варианта:

1. «Патио» — одна створка весом до 100 кг.
2. HS-портал или просто «Портал». Две створки весом до 160 кг, расходящиеся в разные стороны. Может освобождать проём до 3 м
3. FS-портал или «Гармошка». Створки весом до 80 кг соединены между собой попеременно — один ряд петель на сгиб снаружи, другой изнутри. В результате при сдвигании створки складываются на манер мехов гармони. Такая компоновка позволяет перекрывать проёмы до 6 м.

Портальная оконная система может быть наружной и внутренней, глухой и остеклённой, пластиковой и деревянной. Суть различий сводится к способу открывания, т. к. посадочные места и конструкция рамы, как правило, идентичны.

Сами детали — шарниры, рейки, тяги — принципиально схожи и повторяют исходную конструкцию шарнирно-откатного механизма, изначально предложенного немецкой фирмой Roto. При увеличении размеров створки возрастает её масса, что приводит к необходимости применять более мощные и крупные детали.

При изготовлении порталов может быть использован практически любой материал. Три самых популярных варианта исполнения:

• Металлопластиковые. Надёжны, просты и технологичны, как и все металлопластиковые изделия. Основное преимущество — большой ассортимент профиля рам и створок, который позволяет подобрать даже бюджетную модель.
• Алюминиевые. Исключительная долговечность и надёжность. Но при этом показатели теплоизоляции ниже средних. Более подходят для неотапливаемых балконов, веранд, оранжерей и летних садов.
• Деревянные («евродерево»). Изделия сегмента ТОП с самой высокой ценой. Могут быть изготовлены из ценных пород дерева, что делает их эксклюзивным элементом интерьера и экстерьера одновременно.

Особой изысканностью отличаются откатные порталы, в которых полотно при открывании уходит в нишу внутри стены. В этом случае дверь является частью конструкции перегородки и проектируется вместе с ней.

Откатным механизмом может служить подвесная рейка, скрытая в верхней части портала, на которую через ролики навешивается полотно двери. В другом варианте опорная рейка (профильный жёлоб) врезается в пол, а полотно имеет опорный ролик (или ролики), входящий в эту рейку.

Раздвижные (откатные) системы встречаются реже из-за более высокой цены, но при этом они имеют ряд ощутимых преимуществ перед распашными:

• Освобождение проёма не требует дополнительного места вблизи рамы. Это позволяет устанавливать такие окна и порталы в узких коридорах и помещениях с нетрадиционным расположением стен.
• Открытая створка не занимает места рядом с рамой, не требует фиксации, остаётся неподвижной. Сдвижную створку легче регулировать и она не захлопнется от сквозняка.
• Отсутствует риск повреждения противоположной стены или рамы при ударе как на распашной створке.

Главное преимущество оконных порталов — визуальное увеличение пространства комнаты за счёт полностью прозрачной стены — лучше всего проявляется при использовании в качестве прохода на террасу. В городских квартирах это не менее актуально — лоджия, остеклённая глухими порталами, сделает вид из окна полноценным и панорамным.

Шеф-монтаж бесплатно

Только с июля по август 2020 года мы проводим данную услугу высококвалифицированными технологами — БЕСПЛАТНО! Услуга 8 900 рублей = 0 рублей. Заключение договора на дому/в офисе.

Затеяли остеклить или решили организовать выход на террасу, веранду, летний домик или барбекю?

Хотите совместить внутренний интерьер комнат, лоджию со спальней или кабинетом?

Есть большие проемы, входы, двери? Или беседки, зимние сады и оранжереи?

Предлагаем Вашему вниманию для любого загородного остекления — теплую раздвижную портальную систему.

Портальная система — комплексное остекление больших проемов раздвижными дверьми-окнами. Этот способ организации пространства – позволяет визуально увеличить площадь помещения и сделать его более воздушным и светлым, не прибегая к перепланировке или к иным сложным строительным манипуляциям.

Несомненное удобство, высокая эстетичность и практичность делает остромодный способ остекления одним из наиболее популярных интерьерных трендов.

На что обратить внимание, выбирая и устанавливая сдвижной портал

Проблема № 1

Возможность промерзания стеклопакета часто останавливает желающих установить прозрачный портал на выходе из помещения (на границе перепада температуры). Избежать этого можно только одним способом — организовать дополнительную вентиляцию с подогревом внутри помещения.

Традиционно радиаторы отопления устанавливают именно под окнами неспроста. Горячий воздух поднимается вверх и обогревает стекло, не позволяя образоваться конденсату. Для обогрева порталов, которые «упираются» прямо в пол, применяют конвекторы, встроенные в плиту или стяжку пола. Они могут быть подключены к системе отопления или «тёплому полу».

Проблема № 2

Дефекты установки. Нарушения в процессе монтажа могут обернуться любыми неожиданностями. ТОП-3 проблем неправильной установки:

Со временем система заедает, клинит, туго идёт. Встречается чаще всего на многосекционных «гармошках».

Что делать? Вооружиться шестигранником, терпением и воспользоваться советами из нашей статьи.

Сквозняки. Неправильно уложенная монтажная пена — основная причина сквозняков.

Что делать? Вскрыть периметр рамы или место сквозняка и проверить качество утепления.

Установка на временные крепления. Если вы обнаружили, что окно или портал установлен только на обрезки П-образного подвеса и пену, следует усилить конструкцию.

Что делать? Забурить отверстия в стену прямо сквозь раму и установить дюбели или нагели Ø 10 мм и длиной 150–180 мм.

Безусловно, это не все возможные дефекты. В большинстве случаев для того, чтобы исправить ситуацию, требуется вскрывать наружную или внутреннюю отделку. Если у вас есть возможность проконтролировать установку порталов — сделайте это. И требуйте объяснений на каждом этапе.

Проблема № 3

Привлекательность порталов для квартирных воров. Бытует мнение, что любую сдвижную систему легко открыть или взломать.

Нарушители постоянно совершенствуют навык, но и производители на месте не стоят. Выбирая наружный портал, обратите внимание на наличие противовзломной системы. Большинство производителей предлагают противовзломные наборы к уже выпущенным моделям окон и порталов.

Раздвижные двери FS-портал, или портал гармошка

Складная раздвижная дверь гармошка – оригинальное дизайнерское решение, способное стать главной изюминкой интерьера. Окна-двери fs portal используются там, где нужно открыть весь проем, как с чисто прагматической, так и с эстетической целью. Система гармошка – это альтернативный способ раздвигания, функционирующий за счет наличия роликов на шариковых подшипниках в тележках.

Для складных раздвижных систем характерно отсутствие импоста – неподвижного вертикального или горизонтального элемента всех распашных и некоторых раздвижных оконных конструкций.

Эти особенности фс конструкции позволяют почти полностью открывать проход шириной более 6-и м на веранду или террасу, причем одна створка будет работать в качестве поворотной или поворотно-откидной двери. В сложенном виде вся композиция собирается «шторкой» сбоку проема, открывая роскошный панорамный обзор. В закрытом состоянии Fold-slide portal обеспечивает полную герметичность и теплоизоляцию.

Материал изготовления профиля

Современный fs оконный (дверной) портал выполняется в таких вариантах:

• пвх;
• деревянные порталы fs;
• дерево-алюминиевые и Al профили.

Складные системы fs часто комплектуют профилем Rehau Euro Design, подходящим к любой конфигурации.

При монтаже габариты изделия нужно соотносить с наличием дополнительных профилей.

Конструктивные нюансы

Fs система «Гармошка» обеспечивает максимальную степень использования пространства застекленных дверных проемов, недоступную другим системам. Технически это обусловлено тем, что при открывании створки складываются гармошкой под углом 95° к раме.

Читайте также: Замена амортизатора рулевой рейки

Створки могут сдвигаться вправо или влево, а также в обе стороны, в зависимости от схемы открывания. Кроме того, складная дверь гармошка способна открываться как внутрь помещения, так и наружу.

Легкий ход обеспечивают 4 ролика на шариковых подшипниках из высокопрочного полимера в рельсах. Открыть такой fs portal может даже ребенок.

Есть возможность установить несущие ролики в нижнем или верхнем положении.

Типы порогов

Размещение несущих роликов в штрабе (нижней нише) fs портала с алюминиевым порогом позволяет утапливать нижнюю направляющую практически на одном уровне с полом. Над поверхностью будет оставаться не более 10 – 15 мм профиля, что делает эксплуатацию fs двери гармошки более комфортабельной и практичной, но немного повышает теплопроводность fs систем, хоть нижние ролики защищает щеточный уплотнитель.

Безбарьерный вариант порога комплектуется фурнитурой FS portal Siegenia.

Порог в виде обычной рамы теплее и дешевле, но он создает неудобства передвижения. К упомянутой фурнитуре прибавляется GU portal KF.

Ограничения использования в сравнении с другими системами

Fs портал может быть сконструирован в качестве входных дверей либо оконной / балконной системы, а также как межкомнатная перегородка.

Тип открывания и количество створок fs конструкции гармошки варьируется, но количество элементов конструкции не должно превышать 7 штук, а вес каждой створки ограничивается 80 кг, тогда как, например, подъемно-сдвижные системы HS выдерживают нагрузку до 200 – 400 кг на створку, а параллельно-сдвижные варианты PSK – до 200 кг.

Благодаря вариативности типов открывания fs оконный portal plus можно установить в любой проем, но наибольший показатель ширины проема – 6,3 – 6,5 м. Для сравнения: на остекление максимально широких проемов рассчитан hs portal.

Области использования стеклянных дверей гармошек:

• отделенная отапливаемая лоджия в квартире,
• пристройки (веранды, беседки, оранжереи) в загородных домах, коттеджах,
• витрины магазинов,
• зоны отдыха в ресторанах и кафе,
• переговорные и офисы.

Не совсем оправдано применение fs портала плюс в малогабаритных квартирах с небольшими балконами.

Ограничения использования fs portal гармошки по сравнению с PSK и HSK порталами связаны с тем, что такая конфигурация нуждается в особо бережной эксплуатации, ведь складные створки могут со временем расшататься, особенно если не фиксировать их при использовании в режиме проветривания в ветреную погоду.

При большом количестве створок увеличивается риск продувания, что снижает теплоизоляцию, а значит, в условиях суровых зим лучше использовать другие портальные системы (более герметичные).

Высокий порог (безалюминиевый вариант) не подходит для установки гармошки в местах большого потока людей, ведь через него тяжело перешагивать.

Система для складывающихся конструкций FS

FS – портал, складывающийся по параллельно-сдвижному принципу, часто называется гармошкой. Комбинированный механизм позволяет сдвигать створки в сторону и откидывать их в верхней части с опорой на нижнюю сторону. Система отлично подходит для теплого застекления больших площадей.

Этот вариант застекления наиболее предпочтителен для коммерческих помещений и хорошо подходит для отделки частных домов. Управление так же осуществляется с помощью поворотной ручки, фиксирующейся в нужном положении.

Преимущества и недостатки

Как и другие FS конструкции имеют свои преимущества так и недостатки.

Сильные стороны гармошки обусловлены не только функциональностью, но и эстетическими качествами:

• максимальный простор без створок по бокам и ребер жесткости в районе застекленного проема;
• легкий бесшумный ход;
• долгий срок эксплуатации за счет антикоррозийного покрытия фурнитуры;
• возможность проветривания при закрытом портале;
• наличие дистанционного управления (по желанию);
• большой выбор петель, цапф, ручек и другой фурнитуры; ручки могут сниматься, чтобы максимально сдвигать гармошку в сторону при открывании на всю ширину проема;
• многообразие схем и направлений открывания (в некоторых из них предусмотрено наличие одной поворотно – откидной створки);
• высокая звукоизоляция;
• устойчивость к проникновению осадков;
• теплоизоляция не ниже стандартных показателей для порталов из дерева, ПВХ, алюминия (зависит также от стеклопакета, типа порога);
• алюминиевый порог позволяет утопить профиль практически заподлицо с полом;
• противовзломная защита.

Недостатки fs систем: вероятность продувания при большом количестве фрагментов и высокий порог в конструкциях с рамами без использования алюминия.

Параллельно-сдвижные порталы – PSK-порталы

PSK портал представляет собой конструкцию для обустройства входных проемов, в том числе выходов в соседние помещения внутри здания или же во двор, на балкон, террасу, летнюю площадку. Специфичность конструкции заключается в механизме крепления створок, предполагающем движение вдоль рамы.

ПСК-порталы с параллельно-сдвижными створками торговой марки «Красная Горка» пользуются спросом у практичных людей с тонким чувством стиля, которые подыскивают способы оформить интерьер жилища эффектно и рационально.

Особенно актуальны параллельно-сдвижные порталы в видовых квартирах в высотных домах или помещениях с панорамным обзором живописных окрестностей. PSK портал представляет собой конструкцию для обустройства входных проемов, в том числе выходов в соседние помещения внутри здания или же во двор, на балкон, террасу, летнюю площадку.

Специфичность конструкции заключается в механизме крепления створок, предполагающем движение вдоль рамы. Полотно плавно перемещается по направлению влево-вправо, наезжая на соседний блок. Нужно отдать должное изобретателю такой эргономичной системы как PSK portal, которая позволяет эффективно использовать буквально каждый сантиметр полезной жилой площади, что одинаково ценно и для собственника особняка, и владельца малогабаритной квартиры.

Для открывания бесшумных, герметичных, надежных в эксплуатации полотен, оснащенных двухконтурной системой уплотнения, не требуется дополнительного места, мебель или иные предметы интерьера могут быть расположены едва ли не впритык к створке.

О востребованных PSK порталах можно услышать положительные отзывы экспертов, дизайнеров и потребителей относительно практичности и качества, единственный недостаток – высокая стоимость продукции.

Согласно внутренней статистике, наших клиентов устраивает лояльная цена на PSK portal, ведь мы работаем без посредников, к тому же предоставляем весь пакет высококачественных услуг, включая произведение замеров, монтаж и обслуживание системы по гарантии и в постгарантийный период.

Стоимость конкретной модели обусловлена техническими характеристиками раздвижной системы дверей PSK portal, заказчики могут контролировать свои расходы, подбирая исключительно нужные им опции и функционалы: породу дерева, тонирование стекол, установка закаленного стекла.

При изготовлении сдвижных порталов следует руководствоваться испытанными стандартами, потому практикуются ограничения габаритных размеров. В целях увеличения срока беспроблемной службы, створка должна весить до 200 кг, а размер портала не должен превышать размер 4 260 мм. Оптимально допустимая ширина подвижного полотна до 2000 мм, высота – до 2 360 мм. Нужно учитывать, что PSK системы – это всегда портал с порогом.

Ручки Si-line PSK для портальных дверей от 3500 рублей

В портальных конструкциях PSK Portal 160 используются оригинальные ручки Si-line PSK (Германия). Ручки имеют современный дизайн и удобны для управления большими створками. Для портальных дверей мы предлагаем 5 цветовых решений ручек и декоративных накладок (наличие необходимо уточнить). Цветные аксессуары используются с белыми или ламинированными пвх профилями.

Фурнитура PSK Portal 160 для российского рынка производится на предприятиях SIEGENIA GRUPPE в Германии из высококачественной стали. Система прошла многократные испытания, все детали проходят тщательную проверку. PSK Portal 160 позволяет изготовить конструкцию с максимальной шириной рамы — 3460 мм, высотой — 2300 мм (габариты сдвижной створки по фальцу — 1600х2240 мм).

ОТКРЫВАНИЕ ПОРТАЛЬНОЙ ДВЕРИ PSK PORTAL 160

Разновидности PSK portal

Сдвижных дверей в портале может быть несколько, 2-х, 3-х, 4-х и более створчатые системы могут состоять из стационарных, раздвижных или распашных полотен. Рекомендуется производить остекление ПСК портала, используя брус из сосны дуба или лиственницы.

Существуют следующие схемы открываний PSK –портала:

• A – оконный проем разделен на 2 части и створка сдвигается на глухой элемент окна
• С – оконный проем разделен на 4 части, сдвигающиеся элементы располагаются в центре проема и сдвигаются влево и вправо
• K – оконный проем разделен на 3 части, центральный элемент является глухим, подвижные створки перемещаются в центр.
• G – является частным случаем схемы A

Есть так же вариант монтажной ситуации, где в PSK-портале присутствует всего одна створка – подвижная, которая в открытом виде перемещается вдоль стены. При этом створку можно встроить в специальный короб, так что в открытом виде ее не будет видно.

Варианты и размеры портальных дверей PSK Portal 160

РАЗМЕРЫ СТВОРКИ

Возможные габариты створки: ширина 670-1600 мм. высота 840-2260 мм.

Ограничения: ширина створки не может быть в 2,5 раза меньше ее высоты.

2 СТВОРКИ ПО БОКАМ

Конструкция с боковыми створками и глухой серединой. Панорамный вид при закрытых створках.

2 ШТУЛЬПОВЫЕ СТВОРКИ ПО ЦЕНТРУ

Конструкция со штульповыми створками в середине. Панорамный вид при открытых створках.

При ширине сдвижной створки меньше 944 мм, ее высота не может превышать ширину более, чем в 2,5 раза. Например, максимальная высота створки при ширине 700 мм возможна не выше — 1750 мм (700х2,5). Размеры глухих сегментов портальных дверей ограничиваются допустимыми параметрами профильных систем и заполнений.

Подъемно-сдвижные двери – HS порталы

Предлагаем два варианта подъемно-сдвижных дверей:

• HS порталы – раздвижные двери из деревянного и алюминиевого профиля
• Vekaslide – раздвижные двери из пвх профиля Veka

• в загородном строительстве – входные двери, выходы к бассейнам, в зимние сады и оранжереи, на закрытые и открытые террасы;
• свето-прозрачные перегородки с возможностью объединения пространства;
• входные двери в торговых центрах, гостиницах и других общественных и коммерческих зданиях, где необходим вход большой площади открывания;

Материал рам

Рамы порталов изготавливают из ПВХ, «тёплого» алюминия, массива дерева, а также сочетания дерева и алюминия.

Для параллельно-сдвижной двери подойдут так называемые промежуточные ПВХ-профили, по прочности превосходящие оконные, но не такие широкие, как дверные. Рамы из ПВХ наиболее доступны по цене, но в силу гибкости материала слегка «люфтят», к тому же размер створки не должен превышать 2200 × 1100 мм (для ламинированных изделий — 2100 × 900 мм).

Створки из клеёного массива дерева отличаются жёсткостью и практически не подвержены тепловому расширению, поэтому их габариты могут достигать 2500 × 1200 мм. Однако деревянный (из сосны) портал обойдётся на 30–40 % дороже пластикового.

Читайте также: Передний правый амортизатор мерседес

Изделия из «тёплого» алюминия — самые дорогие . Они стоят в 2,5–3 раза дороже пластиковых, но зато рамы из этого материала — самые прочные и долговечные и к тому же, в силу небольшой ширины, пропускают в комнаты больше света. Параллельно-сдвижную дверь можно изготовить из обычных оконных алюминиевых профилей, а складную — только из специальных, например Schüco ASS 80 FD.HI.

Максимальная высота конструкции из пластиковых профилей, ламинированных плёнкой под дерево, составляет 2400 мм. Фото: Rehau

Подъёмно-сдвижной фурнитурой оснащают рамы из специально разработанных для этой конструкции пластиковых, деревянных либо алюминиевых профилей (VEKASLIDE, profine PremiDoor, Schuco ASS 70.HI и др.), которые стоят значительно дороже оконных. Зато только такие изделия могут оснащаться низкопрофильным порогом, который легко преодолеть человеку в инвалидной коляске.

Деревянный HS портал

Изготовленный из дерева подъемно-сдвижной HS-portal (портал) является очень удобной и надежной дверной входной системой. Имеет низкий порог, всего 19 мм, который можно вмонтировать в пол. А так же имеет возможность монтажа безбарьерной накладки порога, что очень важно людям с ограниченными возможностями.

В зависимости от назначения, требования и дизайнерского решения можно выбрать необходимую портальную систему открывания.

• выходы к бассейнам, в зимние сады и оранжереи, на закрытые и открытые террасы;
• межкомнатные перегородки с возможностью объединения пространства;

• максимальная ширина портала 5300 мм;
• минимальная ширина створки 700 мм;
• максимальная ширина створки 3300 мм;
• максимальная высота створки 3250 мм;
• минимальная высота створки 850 мм;
• вес подвижной створки до 400 кг;
• встроенная функция микро-проветривания;
• два контура уплотнения;
• теплоизолированный алюминиевый порог;
• надежное зацепление створок: подвижной и не подвижной

Ограничения и дополнительные механизмы:

• соотношение высоты к ширине створки не более 2,5:1;
• при весе створки более 300 кг обязательны дополнительные каретки;
• при весе створки более 100 кг устанавливается амортизатор опускания створки;
• опция «Безопастность» – противовзломные планки между наружной и внутренней створкой;
• опция «Комфорт» – механизм плавного открывания створок;
• опция «Безбарьерные накладки» – обеспечивает плавный перепад высоты порога.

Типы порталов

Сдвижная балконная дверь из пластика дольше сохраняет «товарный вид», но не так прочна, как деревянная. Обе конструкции могут оснащаться износостойким порогом из «тёплого» алюминия. Фото: «ТМ ОКНА»

От типа фурнитуры зависят нюансы кинематики створок портала, а также технические характеристики, такие как устойчивость к взлому, наличие функции проветривания, количество, максимальные габариты конструкции, а также (косвенно) её теплоизолирующие свойства. Итак, приступим к сравнению.

В портальной системе предусмотрен дренаж порогового профиля. Фото: Schüco

Складные порталы

Складные конструкции изготавливают на базе систем фурнитуры FS-Portal (Siegenia-Aubi), Patio Fold (Roto), GU-922 и др. При этом створки скрепляют друг с другом петлями и, как правило, снабжают опорными (нижними) и направляющими (верхними) роликами, которые катятся по рельсам, встроенным в детали короба. Особая разновидность складных дверей — верхнеподвесные (например, с фурнитурой GU-925), главное их пре­имущество — низкий порог, который легко преодолеть людям с ограниченными физическими возможностями.

Полотна складной двери-гармошки соединяют друг с другом двумя или тремя осевыми петлями и оснащают роликовыми каретками, которые перемещаются по верхнему и нижнему рельсам. Фото: Vista Patio

Алюминиевые детали соединены пластиковыми «мостами», благодаря чему рама не промерзает. Фото: Schüco

Максимальная практическая ширина складной двери-гармошки из ПВХ — 6 м, однако, чтобы закрыть проём между лоджией и комнатой в многоэтажном доме, как правило, достаточно двух — четырёх створок шириной 500–900 мм. В створки можно вставить двухкамерные стеклопакеты с коэффициентом сопротивления теплопередаче до 0,62 м • °С/Вт.

Важное преимущество складной двери в том, что она даёт возможность практически полностью открыть проём. К недостаткам же следует отнести значительную протяжённость и уязвимость контуров уплотнения, повреждение которых грозит сквозняками, и значительную совокупную площадь рамных деталей (что сказывается на инсоляции). Кроме того, из-за сложной многоточечной системы запирания гармошка требует более внимательного ухода и обслуживания, а сравнительно небольшая ширина створок ухудшает инсоляцию.

Параллельно-cдвижные двери

Сдвижная дверь — отличная альтернатива распашным створкам, менее эстетичным (из-за масивных накладных петель) и требующим свободного места для открывания. Фото: ShutterStock/Fotodom.ru

Параллельно-cдвижные двери оснащают фурнитурой Portal PSK (Siegenia-Aubi), Patio S (Roto), Atrium HSK (Hautau), SKB System MACO и др. Чтобы открыть такую дверь, створку нужно сначала выдвинуть из проёма в сторону помещения, а затем откатить вбок. Это не слишком удобно, и в самых современных системах (с так называемым принудительным управлением) процесс упрощён: створка выдвигается сама при повороте ручки на 90°.

Детали механизма — ножничные кронштейны, ролики, направляющие и элементы запирания — монтируют на обычную рамную конструкцию из пластиковых, деревянных или алюминиевых профилей. Предельная ширина створок, например, в системе ATRIUM HKS 180 составляет 2000 мм, то есть при четырёхстворчатой схеме с двумя неподвижными полотнами можно закрыть проём шириной до 8 м. При этом грузоподъёмность фурнитуры позволяет установить двухкамерные стеклопакеты.

Имеет смысл оснастить параллельно-сдвижную дверь фурнитурой в противовзломном исполнении, ведь воры нередко проникают в дом через балкон. Такая фурнитура отличается от обычной наличием цилиндрового замка запорных цапф особой формы, препятствующих вскрытию двери стамеской или фомкой. Если при этом дополнительно усилить раму и снабдить створки антивандальными стеклопакетами, то дверь сможет сопротивляться взлому не менее 15 мин при условии, что зло­умышленник не располагает специальным инструментом (класс защиты WK2 по европейскому стандарту DIN V ENV 1627). Ещё одна полезная функция — двусторонняя ручка, дающая возможность манипулировать створкой со стороны лоджии.

Герметичность и надёжность сдвижной балконной двери во многом зависят от качества установки. Следует заранее поинтересоваться отзывами о конкретной бригаде монтажников на независимых строительных форумах.

При открывании полотно параллельно-сдвижной двери выезжает из плос­кости проёма в сторону комнаты на особых кронштейнах. Последние соединены с роликовыми каретками, которые перемещаются по рельсам. При движении полотна возможен небольшой боковой люфт (покачивание на кронштейнах). Фото: Schüco

Подъёмно-сдвижные двери

Подъёмно-сдвижные двери изготавливают на базе систем фурнитуры HS-ST (MACO), Atrium HS (Hautau), Portal HS (Siegenia). При повороте ручки полотно такой двери слегка приподнимется на выдвижных каретках, контакт уплотнителей размыкается, после чего створку можно откатить в сторону. Несколько иначе устроена система Patio Life (Roto): здесь каретки неподвижны, и приподнимается не всё полотно, а лишь шины с контурами уплотнения, поэтому ручка поворачивается несколько легче.

Подъёмно-сдвижной механизм позволяет установить створки массой до 400 кг. Благодаря этому удаётся использовать трёхкамерный стеклопакет, обеспечивающий индекс изоляции воздушного шума до 45 дБ (то есть практически полное поглощение транспортного шума оживлённой улицы) и сопротивление теп­лопередаче, близкое к 1 м • °С/Вт, что соответствует требованиям к остеклению пассивного дома.

В проём шириной 2,6–4 м можно установить конструкцию как с двумя (одно подвижное, одно глухое), так и с четырьмя (два подвижных, два глухих) полотнами. Фото: profine Group

Число створок может достигать шести, однако на практике обычно ограничиваются двумя или тремя, причём одна из них устанавливается неподвижно.

Подъёмно-сдвижной механизм рассчитан на 15 тыс. циклов открывания/закрывания, то есть примерно на 20 лет эксплуатации. Он позволяет застопорить створку в любом положении, а противоударный тормоз обеспечивает мягкое и безопасное открывание и закрывание.

Наиболее современные системы (например, HS-ST) со скрытыми крюкообразными ригелями обладают повышенной устойчивостью к взлому, безопасностью и эстетичным обликом.

Чтобы в холодное время года стёкла портала не запотевали, в пол необходимо встроить конвекторы. Фото: Deceuninck

На первом месте

Из всех портальных конструкций подъёмно-сдвижная обладает наиболее высокими тепло- и звукоизоляционными характеристиками и может иметь самые большие размеры. Но при этом она и самая дорогая. Такая дверь оптимальна для широких проёмов и оформления выходов в незастеклённую лоджию. В ином случае её «способности» оказываются избыточными и затраты не оправдывают себя.

Двери с низкопрофильным порогом желательно монтировать до укладки напольного покрытия. Фото: KBE

Пластиковый HS портал Vekaslide

Подъемно – сдвижная металлопластиковая входная дверь представлена HS порталом из профильной системы Vekaslide. Количество створок от двух до четырех в разных вариантах. Рама имеет 7 воздушных камер, створка 4 камеры. Подробные характеристики можно посмотреть на станице VEKASLIDE, 100 мм.

• в загородном строительстве – входные двери, выходы к бассейнам, в зимние сады и оранжереи, на закрытые и открытые террасы;
• офисные перегородки с возможностью объединения пространства;
• входные двери в торговых центрах, гостиницах и других общественных зданиях большой площади.

• максимальная площадь остекления для открывающихся створок по сравнению с другими порталами;
• низкий порог – не мешает проходу людей;
• единственная входная система с низким безрамным порогом, с надежной теплозащитой и шумоизоляцией;
• удобно регулируется;
• применение специальных теплоизолирующих вкладышей в пороге и раме, повышают коэффициент сопротивления теплопередаче конструкции;
• возможность изготовление в цвете с использованием ламинированной пленки;
• отсутствие петель повышает надежность конструкции;
• полноценные панорамные двери;

Основные технические данные:

• максимальная высота – 2700 мм;
• максимальная ширина – 6500 мм;
• теплый порог с термическим разделением и теплоизолирующим вкладышем, высота 50 мм, с возможностью заглубления порога на 26 мм в пол, что дает выступ над полом всего 24 мм;
• можно легко перевозить конструкции на колесах;
• створка портала – пять камер, шириной 70 мм;
• рама портала – семь камер, шириной 100 мм;

Цены портальных дверей REHAU от 58 000 рублей

Рассчитана стоимость портальных конструкций из профильных систем REHAU Euro-Design (60 мм) и Brillant-Design (70 мм) с фурнитурой Siegenia PSK Portal 160. В расчете указаны минимально возможные размеры портальных дверей — 1550х1700 мм (ширина створки 680 мм). Цены указаны без стоимости доставки и монтажа изделий.

REHAU EURO 60 ММ

Однокамерный стеклопакет с i-стеклом Теплоизоляция до 0,60 м²С/Вт Звукоизоляция до 25 дБ

ЦЕНА ОТ 58 500 РУБ

REHAU BRILLANT 70 ММ

Двухкамерный стеклопакет Теплоизоляция до 0,55 м²С/Вт Звукоизоляция до 38 дБ
