Симистор мотора стиральной машины электролюкс

Когда дело касается диагностики управляющего модуля стиралки, часто слышится термин «симистор». Для далеких от электротехники пользователей это слово сродни ругательству и ни о чем не говорит. Вместе с тем данный полупроводник при сбоях и поломках страдает в числе первых: перегорает и требует замены. Симистор в стиральной машине – это ключевой связующий радиоэлемент, позволяющий плате управления передавать сигналы датчикам и узлам системы. Рассмотрим подробнее, как он выглядит и по какому принципу функционирует.

Видео:Правильная работа симистора или как подобрать симистор для двигателяСкачать

Симистор и его применение

Симистор, также именуемый «триак», представляет собой особую разновидность триодного симметричного тиристора. Это небольшая пластиковая «коробочка» черного цвета с тремя силовыми электродами с одной стороны и с затвором с другой. Преимущество данного радиоэлемента в способности проводить электрический ток на рабочих «электронно-дырочных» переходах в обоих направлениях.

Благодаря отличной токопроводности симисторы активно применяются в системах с переменным напряжением. Используется триак и в платах стиральных машин – в качестве передатчиков токовых импульсов. С их помощью система обменивается информацией, передавая команды от «мозгов» автомата на конкретные узлы и датчики, а после – обратно.

Симисторы – это триодные симметричные тиристоры, способные проводить ток в обоих направлениях.

Принцип работы и устройство симистора идентично любому другому тиристору. При поступлении управляющего тока на механизм p-n переход открывается, а закрывается только со снижением напряжения до заданного рабочего уровня. У радиокомпонента есть недостаток – его силовые электроды не взаимозаменяемые.

Видео:Как проверить симистор двигателя стиральной машиныСкачать

Как функционирует деталь?

Симистор отвечает за прием и передачу напряжения по стиральной машине. В отличие от тиристора он проводит электроток в двух направлениях, работая как два встречно-параллельно подключенных тринистора с общим управлением. Из-за симметричности устройство и получило приставку «сими».

• силовые выводы, обозначаемые «Т1» и «Т2»;
• управляющий электрод, помечаемый как «G».

В итоге, получается пять переходов, организующиеся в две схемы, являющиеся параллельными тринисторами. При образовании отрицательной полярности на Т1, проявляется тринисторный эффект р2-n2-p1-n1, а при ее изменении — р1-n2-p2-n3.

Видео:КАК ПРОВЕРИТЬ СИМИСТОР ПО ДВИГАТЕЛЮ СТИРАЛЬНОЙ МАШИНЕ ИНДЕЗИТСкачать

Проверяем деталь на работоспособность

Проверить симистор на исправность можно как с помощью мультиметра, так и без него. Во втором случае потребуется лампочка от фонарика и батарейка типа АА. Достаточно организовать цепь с последовательным включением в нее источника питания, соответствующего напряжению лампы, и рабочих выводов детали. После подаем электрический ток и оцениваем результат – должен загореться свет. Далее, не обесточивая систему, отсоединяем аккумулятор и проверяем p-n переходы на проходимость:

• если симистор исправен, то ток будет удерживаться на определенном уровне, а лампочка продолжит светиться;
• если симистор перегорел, то цепь лишится электропитания, лампа погаснет.

Протестировать симистор можно и без батарейки с лампой. Потребуется мультиметр, включенный в режим «Зуммер». Инструкция следующая:

• прикладываем щупы к контактам;
• смотрим на дисплей прибора (если «1» – симистор исправен).

Проверка зуммером подтвердит, что p-n переход не пробит. В таком случае рабочий ток не запустит систему – сопротивление на контактах будет завышено, импульс не поступит на электроды.

Вторым шагом проверяем открытие перехода. Необходимо соединить управляющий вывод с анодом. В таком случае мультиметр увеличит силу рабочего тока, сопротивление на контактах упадет – симистор заработает. В ответ на табло тестера появятся отличное от единицы число.

На «финише» потребуется разомкнуть управляющий вывод. После отключения сопротивление должно вырасти, а на экране мультиметра вновь появится «1». Значит, симистор исправен.

Видео:ZANUSSI не крутит мотор, замена симистора двигателяСкачать

Как заменить симистор в стиральной машине?

Выполнить замену симистора в стиральной машине достаточно просто, справится с такой задачей любой человек, умеющий обращаться с паяльником. Основная трудность в том, чтобы определить, какой именно полупроводник на плате поврежден и подобрать элемент, полностью аналогичный неисправному. Вот эти две проблемы обывателю решить не так-то легко. Разберемся, как правильно выполнить диагностику и найти подходящие комплектующие.

Читайте также: Устройство двигателя лодочного мотора сузуки

Видео:Управление двигателем стиральной машины Зачем нужны симистор и реле где они стоят в плате управленияСкачать

Убедимся, что элемент неисправен

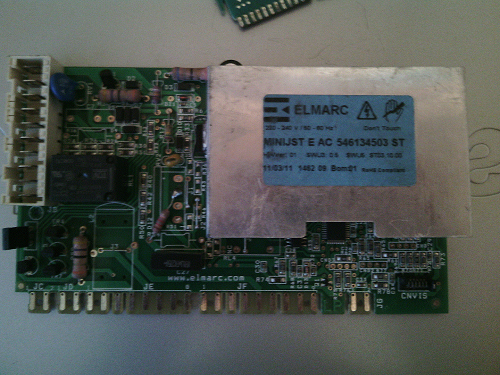

В первую очередь будет необходимо получить доступ к плате управления стиральной машины. Для диагностики полупроводниковых элементов понадобится специальный прибор – мультиметр. Чтобы частично разобрать автомат, хватит одной отвертки. Алгоритм действий будет таковым:

• обесточьте машинку-автомат;
• перекройте кран, отвечающий за подачу воды;
• снимите верхнюю крышку корпуса, открутив 2 болта;
• вытащите порошкоприемник;
• открутите болтики, удерживающие панель управления;
• сфотографируйте схему подключения «приборки» к плате, чтобы не ошибиться при последующей сборке;
• сбросьте контакты и снимите приборную панель.

Для получения более точных результатов рекомендуется выпаять симистор перед его диагностикой.

Однако способ с выпаиванием полупроводников сложнее, придется выполнять дополнительные манипуляции с радиодеталями на плате управления. Поэтому новички предпочитают проверять симисторы прямо на месте, не отсоединяя их от модуля.

Чтобы проверить полупроводник на пробитие, необходимо прислонить щупы мультиметра к силовым контактам симистора (это левая и средняя «ножка»). На экране тестера может высветиться либо 0 (расскажет о неисправности элемента), либо единица (значит, деталь полностью рабочая). На некоторых приборах вместо 1 отображаются буквы OL, они также свидетельствуют о достаточном сопротивлении.

На втором этапе диагностики нужно один из щупов мультиметра переместить на управляющий вывод. При этом падение напряжения должно составить от 100 до 200, допустимы небольшие отличия.

Далее проверяется, открывается ли переход полупроводника. Для этого следует держать щупы мультиметра на силовых выводах и при этом быстро коснуться управляющего контакта. Показания на экране тестера должны сразу измениться. Эта корректировка будет свидетельствовать об исправности симистора.

Когда проверяемый полупроводник выдает исправные результаты на всех этапах диагностики, значит, проблема не в этом элементе цепи. Придется протестировать другие симисторы. Если поломка подтвердится, обязательно менять деталь.

Видео:Как проверить симистор по убл стиральной машиныСкачать

Как подобрать деталь на замену?

Решив заменить полупроводник, важно ответственно подойти к подбору комплектующих. Покупая новый симистор, следует обращать внимание на изолированность элемента, его пиковый номинал и ток открытия. Но как узнать характеристики детали, снятой с платы управления стиральной машины?

Посмотрите на маркировку неисправного симистора – расшифровав надпись, можно узнать всю необходимую информацию о полупроводниковом элементе.

Поэтому первое, что нужно сделать после выпаивания и диагностики симистора – переписать его маркировку на бумагу. Например, если на оригинальном полупроводнике стоит надпись BTB 15-700BAK, то она несет в себе следующую информацию:

• BT – серия полупроводникового элемента;
• В – обозначает, что корпус симистора незаизолирован (в то же время индекс «А» укажет на изолированность полупроводника);
• 15 – пиковый ток симистора (в данном примере соответственно 15 Ампер);
• 700 – пиковое напряжение (в нашем случае это 700 Вольт);
• ВАК – комбинация, указывающая на ток открытия симистора, в данном примере это 50 мА. Обозначение СВ укажет на ток открытия 10 мА.

Последние буквы маркировки имеют большое значение. Если на плате управления стоял симистор с током открытия 50 мАмпер, а купленный элемент будет характеризоваться только десятью мА, то машинка станет работать не на полную мощность, а лишь на 10-20% от возможного потенциала.

Нельзя покупать симисторы на замену с меньшим пиковым током и напряжением – эти параметры должны соответствовать оригинальным или их превышать.

Также стоит обращать внимание на индекс, указывающий, заизолирован симистор или нет. Например, заменить рассматриваемый в примере полупроводник с характеристикой «В» вполне можно аналогом с индексом «А».

Читайте также: Пылесос с мотором в ручке

Если на вашей плате управления стоял заизолированный симистор, например, BTA 15-700BAK, то и на замену следует покупать полупроводник с индексом «А». Если поставить новый элемент без изоляции, то модуль управления вполне может замкнуть. Поэтому лучше не рисковать.

Видео:КАК ПРОВЕРИТЬ СИМИСТОР?Скачать

СМА Electrolux ewf106410a, Выходит из строя симистор приводного двигателя

Всем доброго времени суток.Прошу помощи,а то уже весь мозг вынесла эта машинка.СМА Electrolux ewf106410a, фото модуля прилагаю , периодически,раз в 2 месяца,раз в 6месяцев выходит из строя(К.З) симистор приводного движка,при этом событии вырубает автоматы(установлены специально для нее) на машинку.Двигатель подозрений не вызывает,подключал в сеть его, на максимальных оборотах искрообразование почти 0,мегаометром проверили утечек на корпус нет,проводка до двигателя тоже исправная.На эл. модуле в цепь сима установил RC цепочку(с завода не было),варистор махнул думал что периодически может пробивать,заменил 2 реле движка и ULN,проц на всякий случай пропаял, были подозрения что отвал по пайке может происходить,но все эти действия не помогли, и радиатор сима ни куда не коротит и не касается.

Помощь в написании контрольных, курсовых и дипломных работ здесь.

СМА ARDO SED 1010 s 20044004795 модуль Minisel 1000, при пуске двигателя выгорает симистор двигателя и защитные диоды
при первом осмотре : выгорела дорожка в модуле на цепи дроссель- термопредохранитель двигателя.

СМА ZANUSSI ZWQ5100 не видно какой был симистор двигателя?
СМА ZANUSSI ZWQ5100 на модуле AKO 729352-03 Elux 192911000, родной симистор двигателя разорвало до.

СМА Candy cs125TXT RU №31001225 0746 0199, Выходит из строя ПЗУ
Здравствуйте! Попалась стиралка в ремонт Candy cs125TXT RU №31001225 0746 0199. Изначально она при.

сма ELECTROLUX EW 914S pnc 914760021-00, нет вращения двигателя
Сма ELECTROLUX EW 914S pnc 914760021-00 нет вращения двигателя.При вскрытии обнаружена сгоревшая.

Видео:Непонятная ошибка в стиральной машины Electrolux EWTS 10620 WСкачать

Сгорел симистор в стиральной машине

Заподозрить, что сгорел симистор в стиральной машине, несложно – автомат зависает, не включается или работает с явными сбоями. Но на 100% быть уверенным в поломке радиоэлемента нельзя, так как схожими «симптомами» проявляются и другие неполадки в электронике. Для подтверждения «диагноза» необходимо провести комплексную диагностику платы управления стиралки.

Электронный модуль следует демонтировать, осмотреть и, обнаружив симисторы, начать их тестирование. Разберемся, что делать и в какой последовательности.

Видео:Плата от стиралки, симистор BTB 15A 700bak (вникаем, начинающим)Скачать

Методы тестирования симисторов

Перед ремонтом и заменой симистора на плате управления необходимо убедиться в неисправности полупроводника. Протестировать радиоэлемент можно разными способами. Чаще используются следующие варианты проверки:

• «прозвонка» мультиметром;
• установка на испытательный стенд;
• включение в цепь с источником питания и лампой;
• обследование транзистором-тестером.

Для тестирования симистора на управляющей плате достаточно иметь под рукой мультиметр.

Самый популярный способ диагностики симистора – прозвонка с помощью мультиметра. Данный тестер в отличие от транзисторного доступен практически всем и достаточно прост в использовании. Собирать же для разовой проверки испытательный стенд или организовывать электрическую цепь-контрольку труднее и дольше. Лучше не усложнять задачу и отдать предпочтение «цешке».

Видео:Zanussi и Electrolux, ремонт модуля управления. Почему стиральная машина не греет водуСкачать

Типичные поломки данных деталей

Перед диагностикой симистора рекомендуется разобраться в его конструкции и принципе работы. С электротехнической точки зрения, это полупроводник, открывающийся и закрывающийся для протекания тока наподобие тиристора. Но в отличие от последнего данный радиоэлемент состоит из двух параллельно подключенных кристаллов, что позволяет ему проводить токовые импульсы в обоих направлениях. Благодаря такой особенности он широко используется в системах с переменным напряжением.

Читайте также: Технические характеристики 409 мотора уаз

Симистор может выйти из строя по двум причинам:

• в полупроводнике оборвалась цепь с последующим нарушением ее целостности;
• произошел пробой p-n перехода, простыми словами, утечка тока.

Симистор на плате выходит из строя при обрыве линии и при пробое p-n перехода.

Без прозвонки мультиметром проблему с симистором не выявит даже профессиональный электромеханик – визуально все может быть «чисто». Чтобы убедиться в неисправности полупроводника, придется прозвонить его зуммером и замерить сопротивление на контактах.

Видео:Как проверить впускной клапан стиральной машины (на любой модели)Скачать

Тестируем деталь по инструкции

Прежде чем приступить к непосредственному тестированию, следует определиться с методом диагностики. Практикуются два варианта: или выпаять полупроводник и проверить отдельно, или провести измерения сразу на плате. Второй способ проще, удобнее и безопаснее: нет необходимости в лишних манипуляциях, что снижает вероятность ошибки и усугубления ситуации. Но есть и недостаток – общая работоспособность модуля неизменно повлияет на результаты, сбив их.

Для получения точного результата следует выпаять симистор с платы, а уже после – цеплять щупы мультиметра. Рекомендуется действовать строго по инструкции.

1. Определить расположение управляющего контакта и двух рабочих. В идеале следует изучить электрическую схему детали. При отсутствии техпаспорта – сверяемся по модели симистора. На любом подобном радиоэлементе есть три электрода. Два из них силовые и помечаются сочетанием «А1» и «А2» или «Т1» и «Т2». Третья ножка – главная и обозначается буквой «G» (от английского «gate», что переводится как «ворота»). Важно уточнить, где на полупроводнике какой вывод.

При выпаивании симистора с управляющей платы будьте осторожны – не повредите соседние элементы и дорожки!

1. Настроить мультиметр. Необходимо активировать режим зуммера – для «прозвонки» на пробой. На большинстве современных тестеров он обозначается кнопкой с изображением полупроводникового диода.
2. Подсоединить зажимы мультиметра в соответствующие разъемы. Речь идет о гнезде с пометкой «СОМ» – общее реле, предназначенное для замера сопротивления и прозванивания на пробой. В таком случае на концах щупов тестера образуется разность потенциалов, а рабочий ток с испытательным напряжением поступает на проверяемый симистор.

Подготовив симистор и мультиметр, можно приступать к диагностике. На первом этапе переход проверяется на пробой: щупы прикладываются к силовым электродам, и оценивается результат. Появившийся «0» скажет о неисправности элемента. Если на экране высветилось «1», значит, полупроводник в рабочем состоянии. Некоторые современные тестеры вместо единицы показывают «OL», что также свидетельствует о работоспособности детали.

Вторым шагом следует переместить один из щупов на управляющий контакт, чтобы замерить сопротивление между ними. В норме показатель должен разниться примерно на 100-200 Ом. После зажим цепляется на другой силовой электрод, что приведет к высвечиванию «1» на экране.

Далее проверяем, открывается ли переход радиоэлемента. Для этого необходимо быстро коснуться щупом управляющего вывода при подаче тока на остальные контакты. Последнего можно достичь, воспользовавшись дополнительным проводом или поместив зажим тестера по диагонали. Если симистор исправен, то показатель на экране мультиметра изменится – вместо единицы высветится другое число. Важно быть предельно внимательным, так как в открытом состоянии полупроводник пробудет недолго из-за недостаточного напряжения.

Если в ходе проверки выяснилось, что выпаянный симистор исправен, значит, вызывает сбой другой элемент управляющей платы. Для комплексной диагностики модуля лучше обратиться в сервисный центр.
