Синусный контроллер мотор колеса что это такое

Видео:Синусный контроллер KT для электровелосипеда. А надо ли?Скачать

Выбор контроллера. Типы контроллеров. Сравнение. Отличие встроенных контроллеров и не встроенных.

Какой контроллер выбрать для своего железного коня? Этим вопросом задаётся каждый пользователь электротранспорта в любом случае. И выбор этот очень важен. Какими контроллеры бывают?

Будем разбираться. Программирование контроллера (и наличие этой возможности) очень важная вещь. Ведь далеко не всех устраивают заводские настройки. В основном настраивают параметры скорости на различном положении селектора скоростей. Как правило их бывает три. Управление (контроль) движением при нажатии ручки газа контроллер осуществляет ограничением либо скоростью, либо мощностью в % соотношении.

При управлении скоростью контроллер «видит» её во время движения и считает в % от максимальной при 100 % значении. Как только показатель скорости достигает предельного от выбранного (заданного) вами в программе прошивки, он отключает газ и искусственно ограничивает набор скорости.

Управление мощностью. Тут всё просто. Контроллер ограничивает подачу Ампер на двигатель на полном нажатии ручки газа. Например, такая схема управления у контроллера Марк 2. Селектор на 3 скорости:

— Первая скорость 20 а.
— Вторая скорость 40а.
— Третья скорость 60 а.

Синусные и с токовым управлением. Контроллеры синусные наиболее распространены в использовании. Особенно в эконом сегменте электротранспорта. Они простые и дешёвые. Выбирают такие по параметрам, указанным на корпусе или по описанию от продавца. Плюс таких контроллеров — это безусловно бесшумность работы. Но учитывая небольшую цену, есть и минусы. В первую очередь речь идёт о не совсем чётком управлении и примитивности. Поэтому выражение «дёшево и сердито» в отношении них как никогда актуально. А применение таковых в аппаратах выше эконом класса, можно охарактеризовать как «на любителя». На конфигах с большой мощностью (от 3000 ватт и более) применять подобные контроллеры как правило специалисты не рекомендуют. Есть синусные контроллеры и сложные, с большим набором функций. Например, от производителя Kelly. Эти контроллеры отличаются тем, что, имея относительно скромные размеры выдают очень высокие показатели силы тока (переваривают большую мощность). Обладая огромным количеством различных функции, эти контроллеры явно нельзя назвать дешёвыми. К тому же надо помнить, что излишняя сложность и «навороченность» имеет свои недостатки. Обслуживать, настраивать и ремонтировать такие изделия крайне тяжело даже специалистам. Даже простое программирование не каждому самостоятельно дано освоить полностью.

Контроллеры с токовым управлением как правило имеют большую цену по сравнению с синусными, обладая схожими мощностными характеристиками. Они уже не являются бесшумными и в процессе работы издают характерный звук напоминающий звук троллейбуса. Однако управление на таких контроллерах более чуткое и приятное. Особенно на старте и позволяет лучше контролировать подачу и силу газа. За что их и любят настоящие ценители электротранспорта. Разумеется, ценовая категория таких изделий бывает разной. И качество токового управления может существенно отличаться у разных производителей и конкретных моделей. Типичные представители токового и синусного управления это всеми известные контроллеры: Инфинион 3 и Инфинион 4. Многие специалисты считают, что Инфинион 3 серии с натяжкой можно назвать токовым. Да он уступает по качеству управления многим аналогам в этом компоненте, однако надо помнить, что это контроллер с доступной ценой. И его соотношение цена=качество является оптимальным.

Встроенные контроллеры это такие, которые находятся непосредственно внутри корпуса двигателя. Яркий пример это набор magic pie от производителя Golden motor. Плюс такого размещения — это экономия места на раме вашего байка и отсутствие лишних разъёмов с проводами. Однако есть и существенные минусы такого расположения. Мотор, его корпус и обмотки сильно греются при нагрузках выше среднего уровня. При выставлении предельно допустимых настроек по току и жёсткой эксплуатации контроллеры не обдуваются встречными потоками воздуха. Часто происходит перегрев и выход из строя. Ремонтировать их сложно, а иногда и вовсе невозможно. А ТТХ у них крайне скромные. Это явно не вариант, для любителей отжигать» на все деньги». Если такие контроллеры сгорают их просто выкидывают и ставят обычный контроллер закрепляя на раме или помещая в отдельный корпус.

Даже если вы выбираете для своего контроллера внешний способ установки «под обдув». При езде против сильного встречного ветра, в гору, снегу или грязи он может сильно нагреваться. Если скажем производителем заявлена предельно допустимая нагрузка в 45 а. никогда не используйте и не снимайте этот максимум. А если устанавливаете контроллер в защитный корпус или кофр вместе с батареей, то используйте ещё меньший ток в настройках, и желательно поставить термодатчик для контроля за температурой в постоянном режиме.

Изначально выбирая изделие по цене смотрите на набор его функций. За что вы хотите или не хотите переплачивать. Нужен ли вам задний ход, стоп сигнал, «душилка», «противоугонка» и электронный тормоз. Устроит ли вас совместимость с обычными бортовыми компьютерами типа цикланалист v3, или вам нужна возможность подключения самых навороченных информационных приборов.

Видео:Разница в работе обычного контроллера электровелосипеда и синусного контроллера.Скачать

Контроллер для электровелосипеда и электроскутера

Контроллер управления для бесщеточного двигателя постоянного тока (BLDC, PMSM) – это важное звено в системе электрокомпонентов. Без контроллера электродвигатель не сможет даже запуститься, не говоря о его полноценной работе. Аккумуляторная батарея имеет 2 полюса – положительный и отрицательный, а мотор-колесо – 3 фазных провода. Поэтому подключить аккумулятор и двигатель напрямую невозможно. Для этого используется дополнительное звено – контроллер управления.

Видео:Синусный и Не Синусный контроллерСкачать

Выполняемые функции

Именно контроллер формирует в обмотке статора мотор-колеса вращающееся магнитное поле и получает ответные сигналы о позиции ротора. Сигналы поступают от датчиков Холла, а при управлении моторами без датчиков позиция роторов определяется по противо-ЭДС.

К тому же, контроллер управляет электродвигателем:

• позволяет менять скорость движения – при смене положения ручки газа меняется число импульсов напряжения, подаваемых за секунду на обмотки, и вращение колеса ускоряется или замедляется;
• обеспечивает рекуперацию энергии при торможении двигателем.

Читайте также: Ботинки мотор 10 восток сервис

Контроллер выступает в роли понижающего преобразователя, поэтому проходящий по обмоткам мотора фазный ток может быть гораздо выше батарейного тока, поступающего от АКБ к контроллеру. Именно от него зависит мощность, поступающая на двигатель. Например, при использовании мотор-колеса номинальной мощностью 1000 Вт можно кратковременно получать значения до 2000–2500 Вт. Главное – использовать подходящий контроллер и постоянно контролировать температуру, чтобы не допустить перегрева двигателя.

Видео:Синусный контроллер электровелосипеда | контроллер синусныйСкачать

Схема контроллера для электровелосипеда или электроскутера

Контроллер для электрического велосипеда или скутера имеет алюминиевый корпус, из которого выходят разноцветные провода с разъемами для подключения разных устройств. Внутри скрыты:

• главный узел – микроконтроллер;
• силовые компоненты – шунты для измерения тока, конденсаторы, транзисторы;
• понижающие преобразователи на 12 В и 5 В – обеспечивающие питание микроконтроллера и периферических устройств (датчиков положения, рычага газа).

Видео:Электровелосипед на каждый день. Поставил новый синусный контроллер.Скачать

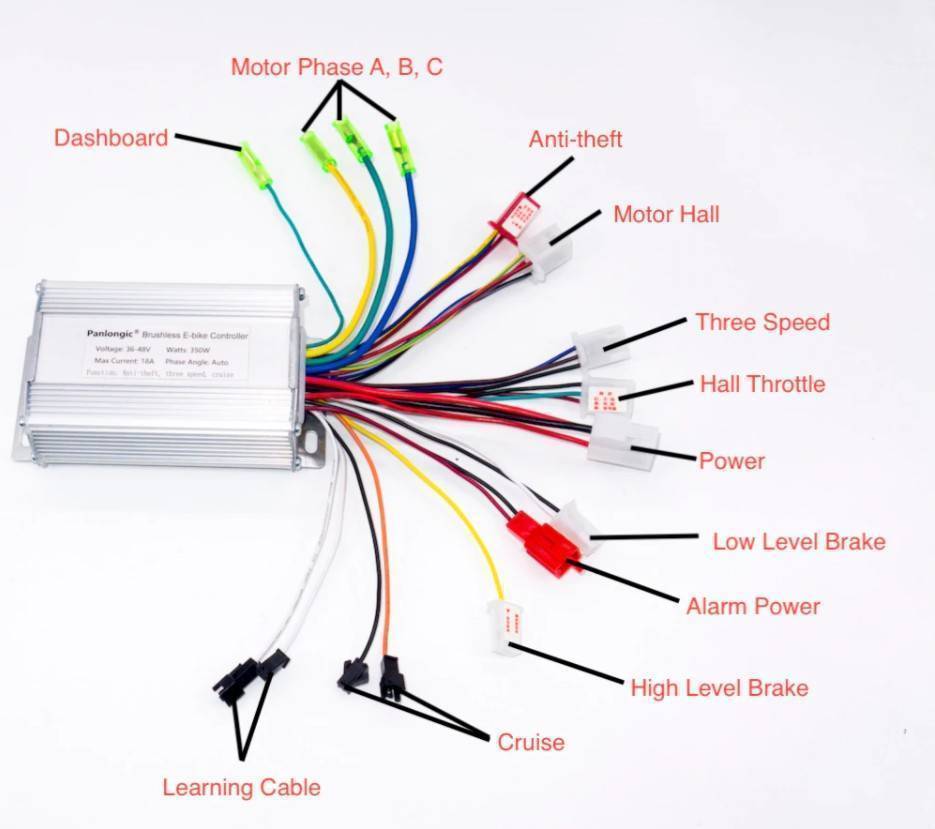

Схема подключения
