Давайте рассмотрим различные виды и конструкции садовых измельчителей для веток, щепы, травы и зерна, способных справиться с переработкой любого вида растительных отходов. Для вас мы собрали подборку чертежей и инструкцию для изготовления ножевого садового измельчителя своими руками.

В саду всегда много обрезанных веток, травы, ботвы и других растительных отходов. Можно собрать их и сжечь, можно складывать в огромную кучу в надежде, что когда-нибудь получится компост, а можно подготовить сырьё для быстрого получения органического удобрения, для внесения щепы в почву с целью улучшения её структуры, можно получить отличную мульчу или топливо для котла. Для этого нужен садовый измельчитель, который можно купить, а можно сделать своими руками.

Совет! При работе на шредере защитите руки и глаза, особенно если измельчаются твёрдые отходы. Очки и кожаные перчатки уберегут вас от травм.

Видео:Садовый измельчитель.Фреза или нож?Какую систему выбрать?Первый день работы и первые результаты.Скачать

Виды садовых измельчителей, основные узлы и элементы

Измельчители состоят из режущего механизма, привода, бункера загрузки и рамы с обшивкой. Кроме этого, они могут оборудоваться бункером измельчённой органики. Из вспомогательных средств: проталкиватель и сито, которое используют для получения определённой фракции щепы.

Садовые измельчители классифицируются по виду режущей системы и типу привода.

Режущие системы

Имеющиеся в продаже чипперы могут иметь режущие системы:

• валковые — ветки и кусты;
• молотковые — тонкие ветки;
• фрезерные — твёрдое растительное сырьё;
• с вращающейся турбиной — толстые ветви;
• ножевая — универсальная;
• триммерные (леска вместо ножей) — трава, ботва.

1 — молотковый измельчитель; 2 — фрезерный измельчитель; 3 — измельчитель с фрезерно-турбинными ножами; 4 — ножевой дисковый измельчитель

Существуют и другие конструкции. Для самостоятельного изготовления подходят ножевые и наборные из дисковых пил. Самые распространённые — ножевые, причём ножи могут закрепляться на массивном диске по две, три штуки и более или вращаться навстречу друг другу в двухвалковой конструкции.

Тип привода

Приводы садовых шредеров могут работать на электричестве или использовать двух- и четырёхтактные бензиновые двигатели. На практике, при изготовлении агрегата своими руками, используют двигатель от мотоблока, который большую часть года простаивает, или снимают мотор с ненужной бытовой техники. Главное при этом, чтобы мощность была достаточной — не ниже 1,1 кВт. Если нет ничего подходящего, можно купить новый двигатель, но в этом случае выгода от самодельного измельчителя уже не так ощутима по сравнению с покупным изделием.

Некоторые измельчители, перерабатывающие исключительно мягкое сырьё, например, сочные корма для животных, могут не иметь привода и работать от мускульных усилий человека. Ниже представлены чертежи измельчителей, которые можно сделать своими руками.

Самодельные ручные измельчители. А — двухножевой измельчитель: 1 — ножи; 2 — противорежущие пластины. Б — многоножевой измельчитель зелени: 1 — ножи; 2 — противорежущие пластины; 3 — рама основания. В — измельчитель корнеплодов: 1 — обечайка; 2 — подшипник; 3 — барабан; 4 — крестовина; 5 — рукоятка; 6 — торцевая стенка корпуса; 7 — щиток; 8 — скатная доска лотка; 9 — подставка; 10 — боковая стенка корпуса

На первом рисунке ножи сделаны из старых, односторонне заточенных пил, на втором — ножи и пластины изготовлены из полотна пилорамной пилы. На ножах выточены косые зубья, как у пилы, с шагом 5 мм. Оба измельчителя оснащены длинными рукоятками для облегчения усилия. Рабочая часть третьей конструкции выполнена в виде барабана с насечками, острые края которых торчат наружу.

Видео:Садовый измельчитель лучший помощник в саду и огороде. Какой выбрать - фрезерный или ножевой?Скачать

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

Читайте также: Сальник вторичного вала кпп урал мотоцикл

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

Пакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

Набор пил на шпильке М20

Вид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

Элемент рамы

Ось и вал

Сборка валов

Расположение валов на раме

Валы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Видео:Садовый измельчитель. Что он может?Скачать

Изготовление садового измельчителя своими руками

Самый конструктивно простой и недорогой измельчитель можно сделать из диска с закреплёнными на нём ножами, двигателя, рамы и загрузочного бункера. Диск и ножи можно выточить самостоятельно, заказать у токаря или купить детали в магазине. В качестве привода годится двигатель культиватора, а раму и загрузочный бункер несложно сварить самому.

В зависимости от того, сколько ножей используется и как они выставлены, фракция полученной мульчи может быть разной. На чертеже ниже дана базовая конструкция такого измельчителя: диск с четырьмя ножами установлен вертикально. Также конструкция хорошо работает, если диск закреплён под углом к горизонтали, а ножей всего 1 или 2.

Сборочный чертёж: 1 — ножи 4 шт.; 2 — дисковая фреза; 3 — подшипники №307

1. Купить, заказать или выточить самостоятельно диск с ножами. Угол заточки ножей — 35–45 градусов. В полотне ножей должны быть отверстия под болты для крепления к диску. Важно правильно выставить ножи и закрепить их болтами и упорами.
2. Сварить каркас с учётом креплений под привод и другие элементы.
3. Диск насадить на вал привода и закрепить.
4. Сварить бункер подачи и, при необходимости, приёмный бункер измельчённой массы.
5. Собрать все элементы на раме.

Если раму установить на колёса, то конструкция становится мобильной.

Вытачивание диска

Набор ножей с крепежом

На видео мастер даёт советы относительно устройства самодельного дискового измельчителя.

Видео:Как выбрать измельчитель для веток и травы. Лучший садовый измельчительСкачать

Какой лучше вид измельчителя?

Что может помочь расправиться с мусором на вашем участке, а точнее с обрезками веток, скошенной травы, щепок, сучьев и тому подобного? Да при этом, еще и пользу принести, например, в виде отличного удобрения для почвы.

Читайте также: Подшипник приводного вала 41x72x23

Ответ прост. Это садовый измельчитель. Приобретая это оборудование, вы получаете возможность решить разом несколько насущных проблем. Оцените сами:

• Территория вашего приусадебного участка всегда будет в частоте и порядке.
• Вы самостоятельно сможете приготовить высококачественный компост по всем правилам.
• Сразу после измельчения готово превосходное удобрение – мульча. Разнесите ее по грядкам и отличные урожаи не заставят себя ждать.
• Экономия – не придется тратиться на вывоз мусора и закупку перегноя.
• Вы сможете полноценно использовать всю площадь участка, ведь теперь никакие ветки и кучи ботвы не будут ее захламлять.

Как же выбрать нужную модель? Какой вид предпочесть? Чтобы не ошибиться с покупкой, пожалуйста, учитывайте 3 фактора: характер растительности, продолжительность работы и интенсивность использования. Различные сочетания этих характеристик и легли в основу понятия класса измельчителя.

Видео:Замена режущего вала с обычными ножами на сегментныеСкачать

Любительский или профессиональный?

Если у вас небольшой участок и убирать вы будете только листву да траву, то нет смысла брать дорогостоящий специализированный агрегат, который с легкостью перемелет даже тонкие стволы деревьев. И напротив, если вы счастливый обладатель обширного фруктового сада, то есть вероятность, что недорогой маломощный измельчитель не справится с ветками и сучьями. Поэтому, в первую очередь, определитесь с классом нужной вам модели.

Бытовые измельчители имеют пластиковый корпус. В качестве режущего механизма используются стальные ножи. Вы без особых усилий сможете перемещать такой аппарат на транспортировочных колесах по всему участку. Он легкий и не занимает много места, что особенно актуально для небольших приусадебных участков, на которых каждый метр на счету. К тому же он удобно умещается в багажнике автомобиля.

В приобретении подобного агрегата есть смысл, если предстоит его использовать время от времени, без значительных нагрузок. Он с легкостью сможет переработать обычную газонную траву, толстые стебли многолетников, сухую ботву, овощи и фрукты без косточек, тонкие побеги плодово-ягодных кустарников, таких как малина, смородина и прочие.

Бытовые модели обладают небольшим набором рабочих функций и дополнительных опций, но существенно выигрывают в низкой стоимости. В связи с тем, что мощность их низкая, они отличаются высокой экономичностью по энергопотреблению.

Техника полупрофессионального класса — для дачи и общественного сада.

Такие агрегаты могут иметь пластиковый или металлический корпус. Но иногда можно встретить модели с комбинацией этих материалов. Например, в них погрузочный и выпускной короба выполняются из стали, а непосредственно сам корпус изготовлен из высокопрочного пластика. В качестве измельчительного узла могут использоваться твердосплавные ножи или винтовой механизм. Иногда — фрезерный барабан.

Подобные измельчители справятся с сырыми ветками деревьев, сухостойными корнями и обрезками, травой, соломой, прошлогодней высохшей ботвой. Они удобны для использования на дачных участках, где произрастают кустарники и плодово-декоративные деревья.

Полупрофессиональные устройства пользуются широкой популярностью. Они интересны как владельцам 6-10 соток, так и организациям, специализирующимся на уходе за садовыми территориями, ландшафтном дизайне. Это обусловлено выгодным сочетанием в них достаточно высокой мощности, и сравнительно небольшой цены.

Когда необходима техника профессионального класса? Этот вариант, если вы собрались перерабатывать целые тонкоствольные деревья и толстые ветки. Ведь эти измельчители отличаются высочайшей производительностью. Они всегда оснащены фрезерным измельчительным механизмом и имеют металлический корпус. Их можно использовать для получения как мульчи, так и качественного компоста. Есть специальные модели даже для утилизации пней.

Выбирая измельчитель данного класса, нужно быть готовым к его немалой цене. Но это оправдано, если работать предстоит долго и интенсивно.

Видео:Осевой режущий инструмент по металлу ➤ Виды и назначениеСкачать

Ток или топливо?

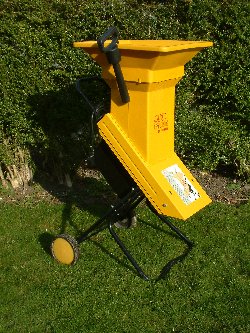

Электрические аппараты снабжаются моторами мощностью до 2,8 кВт, могут работать от сети 220В или 380В. Этот факт необходимо учитывать при выборе, так как превышение допустимого уровня тока приведет к сгоранию электродвигателя, а низкое напряжение попросту не позволит его запустить.

Читайте также: Люфт вала в коробке передач

Чаще всего в таких устройствах используются ножи. Они предназначены для работы с ветками диаметром до 30 мм, но есть и исключения.

Достоинства

• Не нуждается в топливе. Этим вы существенно экономите рабочее время.
• Низкий уровень шума. Позволяет использовать технику в утренние или вечерние часы, не вызывая недовольства окружающих.
• Экологическая чистота. Полностью отсутствует вредное влияние выхлопных газов.
• Доступная цена. При этом — хорошие показатели рабочих характеристик.

Недостатки. Их несколько, и все они легко компенсируются. Судите сами:

• Ограниченный радиус действия, определяемый длиной электрошнура. Вопрос решается использованием электроудлинителей, тем более, если участок небольшой.
• Зависимость от наличия тока. Тут поможет подходящий бензогенератор. Тем более если имеют место частые перебои в подаче электричества или оно вовсе не подведено к участку.
• Небольшая мощность. Хотя электромоторы и могут развивать достаточно высокие рабочие показатели, все-таки они уступают бензиновым моделям в производительности.

Учитывая совокупность этих фактов, можно сделать следующий вывод: электрический измельчитель пригодится на небольшом участке, для переработки некрупных веток и травы.

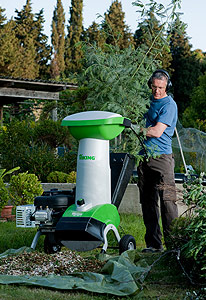

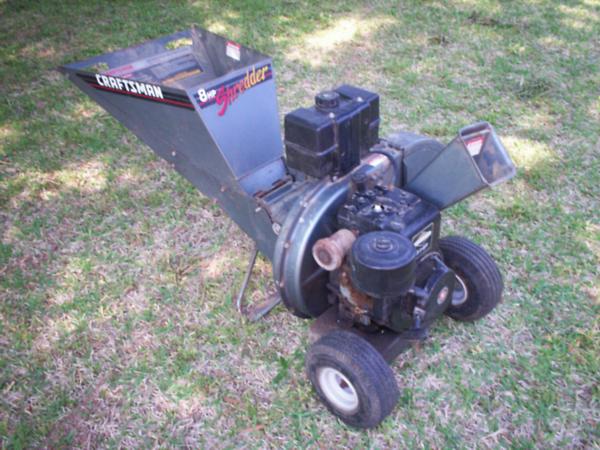

Бензиновые измельчители в подавляющем большинстве случаев, комплектуются 2-тактными двигателями внутреннего сгорания. Модели с 4-тактным мотором встречаются гораздо реже. Они дороже, но не требуют приготовления специальной топливной смеси. Это обеспечивает им более низкую концентрацию вредных выхлопов и низкий уровень шума. Выбирая такой шредер, вы обычно приобретаете как минимум полупрофессиональную модель с винтовым или фрезерным механизмом измельчения.

Достоинства

• Большая мощность и производительность. В этих показателях они намного обходят электрические. Это позволяет с их помощью быстро перемалывать толстые ветви и сучья.
• Электронезависимость. Достаточно просто залить топливо в бак и процесс измельчения становится доступным.
• Высокая мобильность. Зона его действия не ограничена длиной электрошнура или удлинителя.

Вы сможете установить такой агрегат в глубине сада, непосредственно в месте, где образуется большое количество материала для измельчения, например, срезанные и срубленные ветви, скошенная трава, собранная в кучи ботва. Вам не придется все это перетаскивать к шредеру. Также его можно разместить, допустим, прямо на грядке. Тогда травяная мульча будет попадать непосредственно в почву и отпадет необходимость ее сбора и разноса по участку.

• Необходимость приготовления бензомасляной смеси. Процесс этот весьма специфичный и требует точного соблюдения необходимых пропорций (для этого есть специальные мерные канистры).
• Высокий уровень шума. И чем мощнее агрегат, тем громче он работает. Поэтому придется выбирать дневное время для его эксплуатации.
• Сложное регулярное техническое обслуживание. Например, замена бензинового, масляного и воздушного фильтров, зачистка или установка новых свечей зажигания и многое другое.

Бензиновые измельчители являются наиболее привлекательным вариантом, если ваш участок обширный, на нем нет электричества, растет множество деревьев и кустов, а сами вы не страшитесь необходимости периодического техобслуживания и сможете развести бензомасляную смесь.

Видео:Измельчитель веток , обзор новых режущих блоков до 60, 80 и 100мм !Скачать

Подведем итоги

Оценив два основных параметра оборудования — его класс и энергообеспечение — вы, в принципе, уже можете определиться с тем, какая же модель вам нужна. Приведем два распространенных примера.

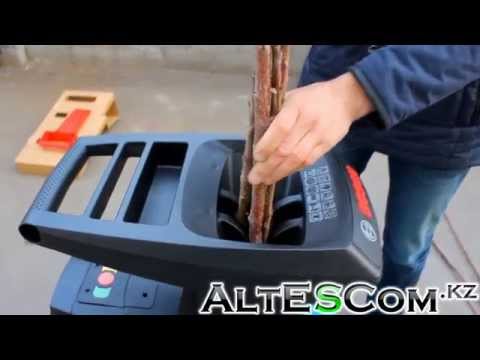

У вас электрифицированный участок в 6 соток в дачном кооперативе. На нем лишь грядки, теплицы, посадки картофеля и некрупных плодовых кустов. Основная уборка, конечно, по осени и весне. В этом случае периодичность и интенсивность использования небольшие, а растительный мусор довольно мягкий. Поэтому целесообразно приобрести недорогой электрический садовый измельчитель, допустим, как Bosch AXT 2000 RAPID.

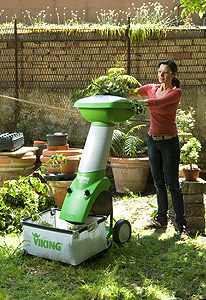

А вот другой вариант. Вы — обладатель обширного фруктового сада, огромного количества кустов смородины и малины, не говоря уж о тепличном хозяйстве. В этом случае, растительный мусор будет образовываться практически весь дачный сезон, и измельчать придется, наряду с ботвой, довольно крупные ветки. При таком раскладе есть смысл купить мощный бензиновый измельчитель, например, такой как Viking GB 460.
