Поиск неисправностей в моторах FISHER 2.5, Sea-Pro 2.5
Видеть результаты голосования (кто как голосовал) могут только пользователи с рейтингом выше 20.
О маломощных лодочных моторах типа FISHER 2.5 я уже рассказал довольно много и подробно: о разборке, сборке, настройке, тюнинге, и т. д. Но я ничего ещё не рассказывал о поиске причин отказов лодочных моторов, которые могут произойти во время рыбалки. А ведь точная диагностика и быстрый поиск поломки могут существенно сократить время ремонта, и увеличить количество рыбалок.
Конечно, неисправный мотор можно отвезти в сервис и возложить решение проблемы на мастеров, но сервис берёт немалые деньги даже за банальную замену масла в редукторе. А уж за поиск и устранение более серьёзной неисправности сервис запросит довольно солидную сумму. Да и сам сервис не у каждого есть под боком. По этому, есть смысл попробовать найти и устранить неисправность самостоятельно.
Вот об этом мы сегодня и будет речь. Я расскажу, как провести предварительную диагностику неисправности мотора, как определить, что вышло из строя. Расскажу, как в домашних условиях повести проверку системы зажигания мотора.
Итак, допустим, что на рыбалке у вас перестал заводиться мотор. Или такой случай: вы возвращаетесь с рыбалки, вдруг мотор глохнет и отказывается заводиться. В чём причина? В каком направлении сосредоточить поиск проблемы?
Причин, по которым мотор внезапно глохнет и отказывается заводиться, может быть только две: это неисправность в системе питания, или неисправность в электрической системе мотора. А определить, в каком направлении вести поиск неисправности, может помочь обыкновенная зажигалка. Вернее не обыкновенная, а только та, которая при поджигании начинает светиться и мигать, как мигалка полицейской машины.

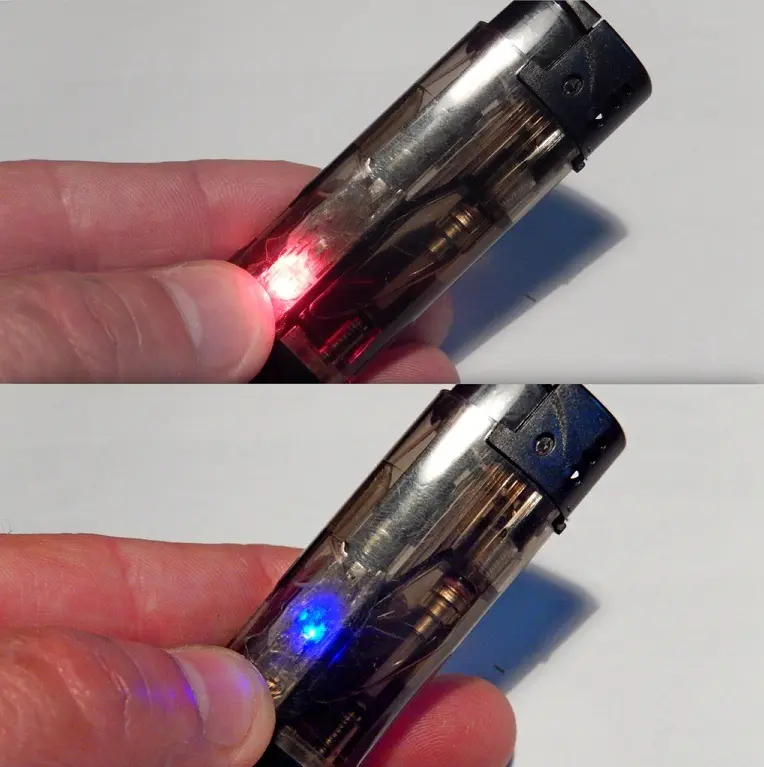

Газовая пьезозажигалка с цветными светодиодами внутри.
Принцип работы у зажигалки следующий: внутри она имеет маленькую электронную схему, которая чувствительна к высокому напряжению. При нажатии на клавишу зажигалки, пьезоэлемент вырабатывает импульс высокого напряжения (10-15 кВ), в результате чего возникает искра, которая и поджигает газ. Этот же импульс улавливает схема, она срабатывает, и начинают мигать разноцветные светодиоды. Через несколько секунд диоды гаснут, и схема переходит в ждущий режим, до следующего запуска. Ну а раз зажигалка может улавливать импульсы высокого напряжения, то её можно применить как индикатор, при определении неисправности в лодочном моторе.
Итак, мотор не заводится и нам нужно определить, что сломалось в нем. Для этого одной рукой прикладываем зажигалку к облицовке мотора в том месте, где находится катушка зажигания, высоковольтный провод, или свеча, и дёргаем за шнур стартера.
Ниже, на фото, на моторе отмечены места, где срабатывает индикатор зажигалки.
Правая боковина корпуса. Здесь расположена катушка зажигания и высоковольтный провод.
Крышка свечи. Здесь, близко к крышке, располагается насвечник свечи.
Нижняя часть крышки. Здесь близко к крышке располагается свеча.
Если при этом зажигалка засияла как гирлянда новогодней ёлки, значит, не всё так страшно, значит коммутатор и катушка зажигания исправны, а проблема, скорее всего, в топливной системе. Возможные причины:
- Самая простая, это закончилось топливо. Проверить наличие топлива в бачке.
- Забыли открыть вентиляцию на крышке бачка. Внутри произошло разрежение, и топливо не поступает в карбюратор. Открутить барашек на пробке бачка.
- Засорился топливный фильтр. Снять и почистить фильтр.
- Засорился топливный кран. Снять, почистить и продуть воздухом кран.
- В шланг подачи топлива попало инородное тело и перекрыло подачу топлива. Отсоединить шланг от карбюратора и топливного крана и продуть его воздухом.
- Игла поплавка перекрыла канал подачи топлива и осталась в таком положении. Иногда, лёгким постукиванием по карбюратору, удаётся решить эту проблему.
- Топливо сильно залило свечу зажигания. Закрыта воздушная заслонка карбюратора. Заменить свечу, проверить положение заслонки.
Читайте также: Лодка пвх под мотор 20л
Если же зажигалка не замигала, то это гораздо хуже, и если все электрические соединения в порядке, чека глушения мотора установлена в режим «работа», а у вас с собой нет запасного коммутатора и катушки зажигания, то вряд ли вам удастся устранить неисправность на месте. Отсутствие мигания зажигалки говорит о том, что нет высокого напряжения. А его может не быть по трём причинам:
- обрыв выводов в катушке генератора;
- вышел из строя коммутатор CDI;
- вышла из строя катушка зажигания.
Таким образом, зажигалка может существенно ускорить поиск причины неисправности мотора. Есть у зажигалки и ещё две полезные функции, это, естественно, резервный источник огня, и небольшой фонарик.

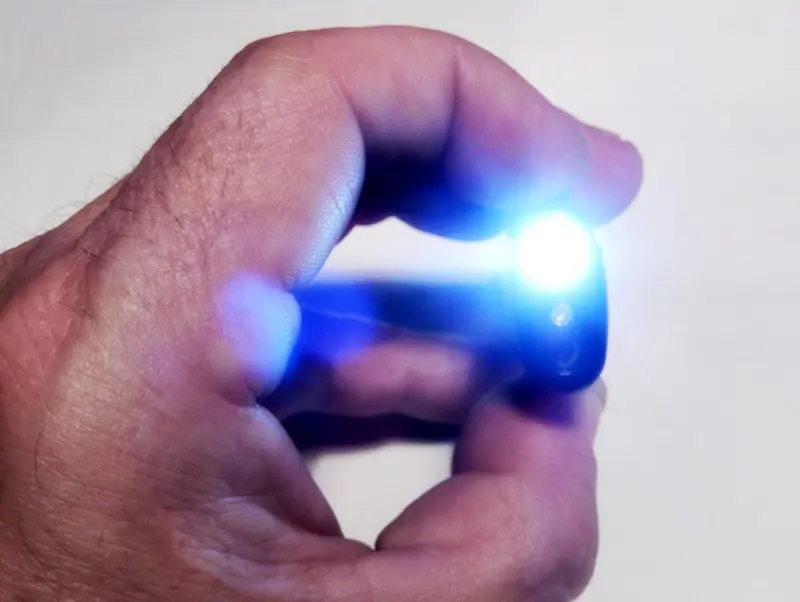

Фонарик может пригодиться, например, если вдруг потребуется заменить свечу в неожиданно наступившей темноте.
Такая зажигалка — полезное дополнение к инструментам мотора. Поэтому, она всегда у меня находится в чехле, в ЗИП-е мотора.
Видео:неисправности в зажигании лодочных моторов аналоги ямаха 99-15Скачать
Проверка системы зажигания в домашних условиях
Дома можно более тщательно и детально проверить систему зажигания мотора. Для этого нужно снять правую половину облицовки. Ещё понадобится лампочка на 15 — 30 вольт, с припаянными к ней короткими проводами. Также, желательно наличие омметра.

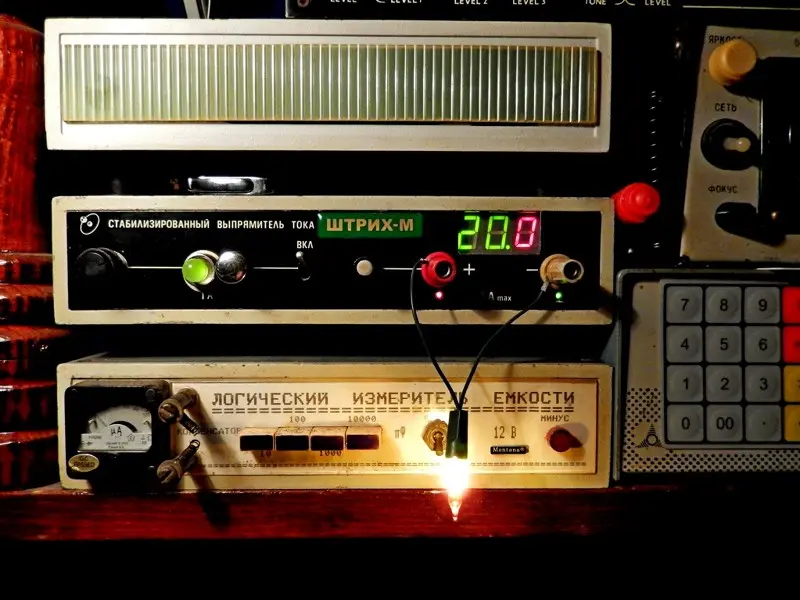

Мне попалась под руку лампочка от ёлочной гирлянды, на напряжение 20 вольт.
Видео:Обновление лодочного мотора Sea-Pro T9.8 SСкачать
Катушка генератора
Вряд ли катушка генератора может сгореть, так как при замыкании катушки на массу, мотор просто заглохнет. Собственно, по такому принципу и реализовано глушение мотора: при нажатии на кнопку глушения — катушка замыкается на массу. Но мы будем придерживаться принципа «возможно всё».
Из-под маховика мотора выходит всего один провод. Это и есть вывод с катушки генератора. Разрываем его (там есть разъём) и подсоединяем провод, идущий к лампочке. Второй провод от лампочки цепляем на массу.
Лампочка, подключенная к катушке генератора.
Резко дёргаем за стартер. Чека при этом, естественно, должна быть на месте. Если во время рывков лампочка ярко зажигается, значит, катушка генератора исправна.
Желательно измерить сопротивление катушки. Оно должно быть в пределах 290 — 300 Ом. (мотор Fisher 2.5). Если сопротивление гораздо меньше — в катушке межвитковое замыкание. Если сопротивление бесконечное — обрыв.
Видео:Устройство и настройка зажигания на мелкомоторахСкачать
Проверка коммутатора

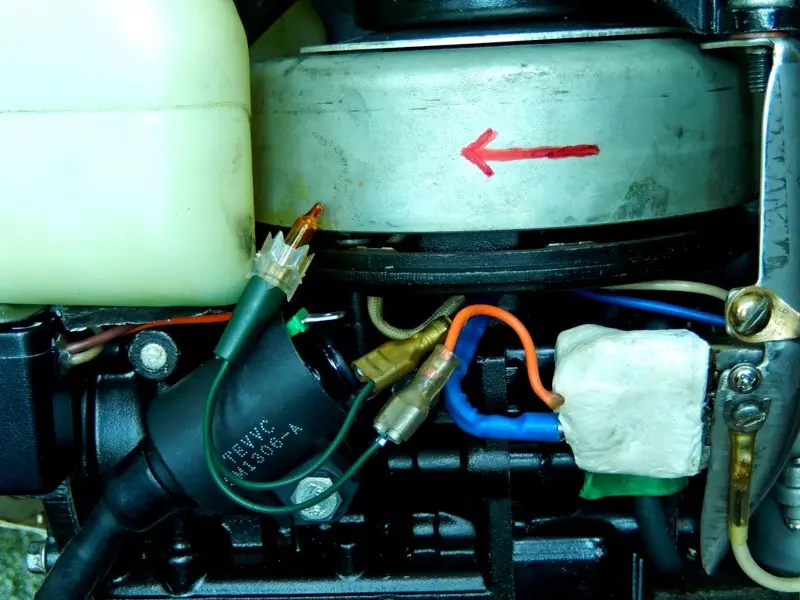

Отсоединяем лампочку от генератора и восстанавливаем разорванное ранее соединение. Снимаем наконечники проводов с высоковольтной катушки зажигания и подключаем к ним лампочку.
Дёргаем за стартер. Как и в случае с проверкой катушки генератора, лампочка, будет зажигаться.
В отличие от проверки генератора, лампочка, подключенная к коммутатору, будет зажигаться не постоянно, а вспышками. Она будет мерцать. Это связанно с тем, что напряжение на лампочку поступает не постоянно, а только в момент разрядки накопительного конденсатора. То есть только тогда, когда поршень находится в верхней, и в нижней мёртвой точке.
Если в момент рывка за стартер лампочка не загорается, или горит постоянно, как при проверке катушки генератора, то коммутатор неисправен. При исправном коммутаторе, лампочка будет загораться вспышками.
Видео:как работает зажигание на двухтактном лодочном моторе. аналоги ямахаСкачать
Проверка высоковольтной катушки зажигания
У исправной катушки зажигания сопротивление первичной обмотки — 0.20 Ом, практически равно нулю. Вторичной — 2.9-3 кОм. Проверить катушку можно зажигалкой, как было сказано выше, или старым, проверенным способом: выкрутив свечу, прикладываем её цоколем к массе и дёргаем за шнур. Наличие искры на электродах свечи говорит о том, что катушка исправна, если, конечно, сама свеча исправна.
Читайте также: Сделать то лодочного мотора в москве
Проверка катушки зажигания, а заодно и свечи. Свеча не прилегает плотно к корпусу мотора, поэтому искра проскакивает и на электродах свечи, и между цоколем и корпусом мотора.
Следует иметь в виду, что наличие искры на электродах свечи, ещё не значит, что она исправна. Искра может быть на выкрученной свече, и может отсутствовать на установленной в мотор. Связано это с тем, что в цилиндре мотора иные условия: степень сжатия, влажность топливной смеси. Поэтому подозрительную свечу лучше заменить новой.

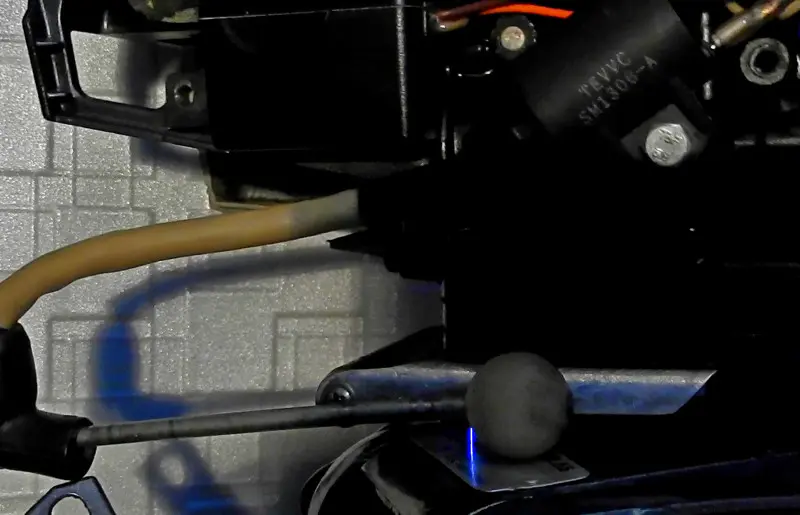

Ну а на этом фото показана сила искры с самодельным коммутатором, в котором установлены два накопительных конденсатора. В насвечник вставлен металлический стержень с пластмассовым шариком на конце. Длина искры — 12 мм. Как сделать блок своими руками, я рассказывал здесь: fish-hook.ru/po. oimi-501/
Вот, пожалуй, и всё. Если есть вопросы — задавайте. Скоро открытие лодочного сезона и я к нему готов!
Видео:#Sea-Pro 30 Подмаховичные катушки, катушка зажигания, #сопротивление катушек, #зажигание.Скачать
Как проверить искру на свечах зажигания.
Система зажигания подвесного лодочного мотора
— «Пропала искра», — это можно услышать, наверное, от каждого второго, кто, повозившись с полчаса у лодочного мотора, так и не смог его завести.
В жаркий солнечный день, да еще под страхом получить удар током высокого напряжения, рассмотреть, проскакивает ли между электродами свечи синий огонек разряда — совсем не просто.
Но вернемся к исходному моменту: лодочный мотор не заводится. Прежде всего, конечно, проверьте систему питания, убедитесь, что в баке бензин, а не керосин (и такое бывает), что шланг подачи топлива не передавлен, что поплавковая камера заполнена.
Только установив, что все это в полном порядке, заглянем в систему зажигания. Осмотр начнем со свечей. Вывернем их из гнезд. Сырые свечи — признак того, что топливо в систему поступает, но не сгорает. Замасленные свечи надо заменить.
Проверим искру. Но прежде несколько слов о системах зажигания, которые применяются на подвесных лодочных моторах. Ток высокого напряжения образуется в индукционных катушках зажигания, установленных прямо под маховиком двигателя либо вынесенных наружу (последние обычно называют «бобинами»).
Принцип действия этих двух систем один и тот же, но система с выносными катушками работает надежнее, дает более устойчивую искру. Объяснить это можно тем, что бобина имеет большие размеры (для катушки таких габаритов под маховиком просто нет места), поэтому на ней можно разместить большее число витков (а, следовательно, повысить напряжение на выходе) с большей толщиной изоляции между рядами обмотки (за счет чего уменьшается возможность замыкания — пробоя).
Итак, проверим искру. Для этого вывернем свечи и замкнем их корпуса на мотор. Провернем мотор за пусковой шнур, но с усилием приблизительно вдвое меньше обычного. При этом на свечах должна проскакивать четкая ярко-голубая искра. Если искра бледная, появляется с перебоями или только при резких рывках, то система зажигания неисправна и требует регулировки или ремонта. На такой случай желательно иметь в запасе комплект деталей зажигания (конденсатор, прерыватель, бобину), так как ремонтировать их весьма трудно, а порой просто невозможно.
Читайте также: Мотор bmr 170 л с
Осмотр системы зажигания следует начинать с провода высокого напряжения: проверить его присоединение к свече, исправность изоляции, затем снять пусковой диск, закрывающий окно маховика, и проверить состояние контактов прерывателя. Если они замаслены, промыть их кисточкой, смоченной в чистом бензине, прочистить надфилем и установить зазор по щупу. Попутно необходимо проверить проводники, соединяющие прерыватель, конденсатор и катушку. После этого вновь проверить искру указанным выше способом.
Если после такой регулировки искра будет по-прежнему слабая, значит, требуется более серьезная проверка или даже ремонт и замена некоторых деталей системы зажигания. Надо снять маховик, обмыть магнето чистым бензином и тщательно осмотреть. Вынесенные бобины стоит поменять местами. Если искра исчезнет на работавшей свече и появится на той, которая раньше отказывалась работать, то виновата одна из бобин и ее надо заменить.
Наиболее вероятная причина выхода из строя магнето — пригорание контактов прерывателя после длительной эксплуатации или вследствие плохой работы конденсатора; чтобы устранить эту неисправность, необходимо снять прерыватель, разобрать его и запилить контакты надфилем так, чтобы на них не осталось следов пригорания, придать поверхности контактов слегка выпуклую (сферическую) форму и заполировать эти поверхности мелкой наждачной бумагой. Затем очистить от металлических опилок и наждачной пыли молоточек и наковальню и поставить их на место. Если качество конденсатора вызывает сомнение, то лучше сразу заменить и его.
Некоторые владельцы моторов, регулируя систему зажигания, обращают особое внимание на то, чтобы контакты были абсолютно плоскими и располагались строго параллельно друг другу. На мой взгляд, это неверно, и вот почему. Такие контакты будут работать надежно только тогда, когда исключена вероятность их загрязнения, что невозможно при эксплуатации подвесного мотора. Пылинка, попавшая на любую часть поверхности контакта, может не дать ему сомкнуться. Еще хуже, если сюда попадет капля масла, которая может создать «масляный зазор» — прочную пленку, мешающую нормальной работе контактов.
При рекомендуемых мною выпуклых поверхностях контактов плоскость их касания значительно уменьшается, образуется «точечный контакт», который происходит при гораздо большем удельном давлении. Это давление «раздробит» почти любую постороннюю частицу, попавшую между контактами. Иногда я обнаруживал, что установленные на магнето выпуклые контакты сильно замаслены, только когда принимался разбирать мотор. На работе системы зажигания замасленность таких контактов нисколько не отражалась.
Магнето с катушками высокого напряжения под маховиком часто выходят из строя вследствие некачественного изготовления этих катушек. Определить, исправны ли они, не всегда можно даже в лаборатории, не говоря уже о походных условиях. О состоянии катушки можно судить только косвенно. Если не вызывает сомнения качество конденсатора, прерывателя и провода высокого напряжения, а искры все же нет или она очень слаба, то все дело в катушке и ее необходимо заменить.
При замене катушки на «Москве» или «Ветерке» в походных условиях проводник первичной обмотки, припаянный к сердечнику, нужно обрезать как можно ближе к катушке. Тогда будет удобнее присоединять к проводнику провод новой катушки.
Провод высокого напряжения надо отрезать от снятой катушки и закрепить на новой.
Еще одно необходимое условие бесперебойной работы системы зажигания: все винты деталей магнето должны быть прочно затянуты.
О. В. Гаврилов, «Катера и яхты», 1971 г.
