Основная память. Системная шина — основная интерфейсная система компьютера, обеспечиваю­щая сопряжение и связь всех его устройств между собой

Системная шина

Системная шина — основная интерфейсная система компьютера, обеспечиваю­щая сопряжение и связь всех его устройств между собой. Системная шина вклю­чает в себя:

□ кодовую шину данных (КШД), содержащую провода и схемы сопряжения для параллельной передачи всех разрядов числового кода (машинного слова) операнда;

□ кодовую шину адреса (КША), содержащую провода и схемы сопряжения для параллельной передачи всех разрядов кода адреса ячейки основной памяти или порта ввода-вывода внешнего устройства;

□ кодовую шину инструкций (КШИ), содержащую провода и схемы сопряже­ния для передачи инструкций (управляющих сигналов, импульсов) во все блоки машины;

□ шину питания, содержащую провода и схемы сопряжения для подключения блоков ПК к системе энергопитания. ■

Системная шина обеспечивает три направления передачи информации:

□ между микропроцессором и основной памятью;

□ между микропроцессором и портами ввода-вывода внешних устройств;

□ между основной памятью и портами ввода-вывода внешних устройств (в ре­жиме прямого доступа к памяти).

Все блоки, а точнее их порты ввода-вывода, через соответствующие унифициро­ванные разъемы (стыки) подключаются к шине единообразно: непосредственно или через контроллеры Источник

Видео:03. Основы устройства компьютера. Память и шина. [Универсальный программист]Скачать

Системная шина

В основе устройства ЭВМ лежит системная шина, которая служит для обмена командами и данными между компонентами ЭВМ, расположенными на материнской плате. ПУ подключаются к шине через контроллеры. Такая архитектура ЭВМ называется открытой, так как легко может быть расширена за счет подключения новых устройств. Передача информации по системной шине также осуществляется по тактам.

Системная шина включает в себя:

— кодовую шину данных для параллельной передачи всех разрядов числового кода (машинного слова) операнда из ОЗУ в МПП и обратно; имеет 64 разряда;

— кодовую шину адреса для параллельной передачи всех разрядов адреса ячейки ОЗУ; имеет 32 разряда;

— кодовую шину инструкций для передачи команд (управляющих сигналов, импульсов) во все блоки ЭВМ; простые команды кодируются одним байтом, но есть и команды, кодируемые двумя, тремя и более байтами; имеет 32 разряда;

— шину питания для подключения блоков ЭВМ к системе энергопитания.

Системная шина обеспечивает три направления передачи информации:

2) между МП и контроллерами устройств;

3) между ОЗУ и внешними устройствами (ВЗУ и ПУ, в режиме прямого доступа к памяти).

Все устройства подключаются к системной шине через контроллеры – устройства, которые обеспечивают взаимодействие внешних устройств и системной шины.

Чтобы освободить МП от управления обменом информацией между ОЗУ и внешними устройствами, например при чтении или записи информации, предусмотрен режим прямого доступа в память (DMA – Direct Memory Access). Таким образом, МП может заниматься выполнением других команд, не отвлекаясь на копирование информации между ОЗУ и внешними устройствами.

Читайте также: Шины купер по размеру

Характеристиками системной шины являются количество обслуживаемых ею устройств и ее пропускная способность, то есть максимально возможная скорость передачи информации. Пропускная способность шины зависит от следующих параметров:

— разрядность или ширина шины – количество бит, которое может быть передано по шине одновременно (существуют 8-, 16-, 32- и 64-разрядные шины);

— тактовая частота шины – частота, с которой передаются биты информации по шине.

Наиболее распространенные шины.

PCI (Peripheral Component Interconnect) – самая распространенная системная шина. Быстродействие шины не зависит от количества подсоединенных устройств. Поддерживает следующие режимы:

— Plug and Play (PnP) – автоматическое определение и настройка подключенного к шине устройства;

— Bus Mastering – режим единоличного управления шиной любым устройством, подключенным к шине, что позволяет быстро передать данные по шине и освободить ее.

AGP (Accelerated Graphics Port) – магистраль между видеокартой и ОЗУ. Разработана, так как параметры шины PCI не отвечают требованиям видеоадаптеров по быстродействию. Шина работает на большей частоте, что позволяет ускорить работу графической подсистемы ЭВМ.

Видео:Системная шина процессораСкачать

Архитектура ПЭВМ

Компьютер — это многофункциональное электронное устройство, предназначенное для накопления, обработки и передачи информации.

В основу построения большинства компьютеров положены принципы, сформулированные Джоном фон Нейманом:

1. Принцип программного управления — программа состоит из набора команд, которые выполняются процессором автоматически друг за другом в определенной последовательности.

2. Принцип однородности памяти — программы и данные хранятся в одной и той же памяти; над командами можно выполнять те же действия, что и над данными.

3. Принцип адресности — основная память структурно состоит из пронумерованных ячеек.

Под архитектурой компьютера понимается его логическая организация, структура и ресурсы, т.е. средства вычислительной системы, которые могут быть выделены процессу обработки данных.

Архитектура современных персональных компьютеров основана на магистрально-модульном принципе. Модульный принцип позволяет пользователю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости ее модернизацию. Модульная организация системы опирается на магистральный принцип обмена информацией. Все контроллеры устройств взаимодействуют с микропроцессором и оперативной памятью через системную магистраль передачи данных, называемую системной шиной. Системная шина выполняется в виде печатного мостика на материнской плате.

Системная шина является основной интерфейсной системой компьютера, обеспечивающей сопряжение и связь всех его устройств между собой. Системная шина обеспечивает три направления передачи информации:

— между микропроцессором и основной памятью;

— между микропроцессором и портами ввода-вывода внешних устройств;

— между основной памятью и портами ввода-вывода внешних устройств.

В состав микропроцессора входят следующие устройства:

1. Арифметико-логическое устройствопредназначено для выполнения всех арифметических и логических операций над числовой и символьной информацией.

2. Устройство управления координирует взаимодействие различных частей компьютера. Выполняет следующие основные функции:

— формирует и подает во все блоки машины в нужные моменты времени определенные сигналы управления (управляющие импульсы), обусловленные спецификой выполнения различных операций;

— формирует адреса ячеек памяти, используемых выполняемой операцией, и передает эти адреса в соответствующие блоки компьютера;

— получает от генератора тактовых импульсов опорную последовательность импульсов.

3. Микропроцессорная память предназначена для кратковременного хранения, записи и выдачи информации, используемой в вычислениях непосредственно в ближайшие такты работы машины. Интерфейсная система микропроцессора предназначена для связи с другими устройствами компьютера и включает в себя:

— внутренний интерфейс микропроцессора;

— буферные запоминающие регистры;

— схемы управления портами ввода-вывода и системной шиной. (Порт ввода-вывода — это аппаратура сопряжения, позволяющая подключить к микропроцессору другое устройство).

К микропроцессору и системной шине наряду с типовыми внешними устройствами могут быть подключены и дополнительные платы с интегральными микросхемами, расширяющие и улучшающие функциональные возможности микропроцессора. К ним относятся математический сопроцессор, контроллер прямого доступа к памяти, сопроцессор ввода-вывода, контроллер прерываний и др.

Математический сопроцессор используется для ускорения выполнения операций над двоичными числами с плавающей запятой, над двоично-кодированными десятичными числами, для вычисления тригонометрических функций. Математический сопроцессор имеет свою систему команд и работает параллельно с основным микропроцессором, но под управлением последнего. В результате ускорение выполнения операций происходит в десятки раз.

Порты ввода-вывода всех устройств через соответствующие разъемы (слоты) подключаются к шине либо непосредственно, либо через специальные контроллеры (адаптеры).

Читайте также: Бланк для хранения шин

Основная память предназначена для хранения и оперативного обмена информацией с прочими блоками компьютера и состоит из оперативно- запоминающего устройства (ОЗУ) и постоянно запоминающего устройства (ПЗУ)

Внешняя память используется для долговременного хранения информации, которая может быть в дальнейшем использована для решения задач.

Генератор тактовых импульсов генерирует последовательность электрических символов, частота которых задает тактовую частоту компьютера. Промежуток времени между соседними импульсами определяет такт работы машины.

Источник питания — это блок, содержащий системы автономного и сетевого питания компьютера.

Таймер — это внутримашинные электронные часы, обеспечивающие автоматический съем текущего момента времени. Таймер подключается к автономному источнику питания и при отключении компьютера от сети продолжает работать.

Внешние устройства компьютера обеспечивают взаимодействие компьютера с окружающей средой: пользователями, объектами управления и другими компьютерами.

Основными функциональными характеристиками персонального компьютера являются:

1) Производительность, быстродействие, тактовая частота.

2) Разрядность микропроцессора и кодовых шин интерфейса

Разрядность — это максимальное количество разрядов двоичного числа, над которым одновременно может выполняться машинная операция, в том числе и операция передачи информации; чем больше разрядность, тем, при прочих равных условиях, будет больше и производительность ПК.

3) Типы системного и локальных интерфейсов.

Разные типы интерфейсов обеспечивают разные скорости передачи информации между узлами машины, позволяют подключать разное количество внешних устройств и различные их виды.

Персональные компьютеры имеют 4 иерархических уровня памяти:

Микропроцессорная память рассмотрена выше.

— прием информации от других устройств;

— выдача информации по запросу в другие устройства машины.

Микропроцессорная память предназначена для кратковременного хранения, записи и выдачи информации, используемой в вычислениях непосредственно в ближайшие такты работы машины. Микропроцессорная память строится на регистрах и используется для обеспечения высокого быстродействия компьютера, так как основная память не всегда обеспечивает скорость записи, поиска и считывания информации, необходимую для эффективной работы быстродействующего микропроцессора.

Основная память содержит два вида запоминающих устройств:

— ПЗУ — постоянное запоминающее устройство;

— ОЗУ — оперативное запоминающее устройство.

Постоянное запоминающее устройство (ПЗУ) — предназначено для хранения постоянной программной и справочной информации.

Данные в ПЗУ заносятся при изготовлении. Информацию, хранящуюся в ПЗУ можно только считывать, но не изменять. В ПЗУ находятся:

— программа управления работой процессора;

— программа запуска и останова компьютера;

— программы тестирования устройств, проверяющие при каждом включении компьютера правильность работы его блоков;

— программы управления дисплеем, клавиатурой, принтером, внешней памятью;

— информация о том, где на диске находится операционная система.

ПЗУ является энергонезависимой памятью, при отключении питания информация в нем сохраняется.

Оперативное запоминающее устройство (ОЗУ) — предназначено для оперативной записи, хранения и считывания информации (программ и данных), непосредственно участвующей в информационно-вычислительном процессе, выполняемом компьютером в текущей период времени.

Главными достоинствами оперативной памяти являются ее высокое быстродействие и возможность обращения к каждой ячейке памяти отдельно (прямой адресный доступ к памяти). Все ячейки памяти объединены в группы по 8 бит (1 байт), каждая такая группа имеет адрес, по которому к ней можно обратиться.

ОЗУ является энергозависимой памятью, при выключении питания информация в нем стирается.

Объем оперативной памяти — важная характеристика компьютера, она влияет на скорость работы персонального компьютера и работоспособность программ.

Кроме ПЗУ и ОЗУ на системной плате имеется и энергонезависимая CMOS¾память,постоянно питающаяся от своего аккумулятора. В ней хранятся параметры конфигурации компьютера, которые проверяются при каждом включении системы. Это полупостоянная память. Для изменения параметров конфигурации компьютера в BIOS содержится программа настройки конфигурации компьютера — SETUP.

Для ускорения доступа к оперативной памяти используется специальная сверхбыстродействующая КЭШ-память, которая располагается как бы «между» микропроцессором и оперативной памятью, в ней хранятся копии наиболее часто используемых участков оперативной памяти. Регистры КЭШ-памяти недоступны для пользователя.

В КЭШ-памяти хранятся данные, которые микропроцессор получил и будет использовать в ближайшие такты своей работы. Быстрый доступ к этим данным и позволяет сократить время выполнения очередных команд программы.

Микропроцессоры, начиная от МП 80486, имеют свою встроенную кэш-память. Микропроцессоры Pentium имеют кэш-память отдельно для данных и отдельно для команд. Для всех микропроцессоров может использоваться дополнительная кэш-память, размещаемая на материнской плате вне микропроцессора.

Читайте также: Как завести сип в нулевую шину

Внешняя память относится к внешним устройствам компьютера и используется для долговременного хранения любой информации, которая может потребоваться для решения задач. В частности, во внешней памяти хранится все программное обеспечение компьютера.

Устройства внешней памяти — внешние запоминающие устройства — весьма разнообразны. Их можно классифицировать по виду носителя, по типу конструкции, по принципу записи и считывания информации, по методу доступа и т.д.

Наиболее распространенными внешними запоминающими устройствами являются:

— накопители на жестких магнитных дисках (НЖМД);

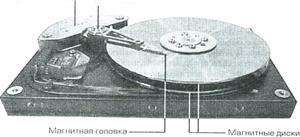

Накопители на дисках — это устройства для чтения / записи с магнитных или оптических носителей. Назначение этих накопителей — хранение больших объемов информации, запись и выдача хранимой информации по запросу в оперативное запоминающее устройство.

В качестве запоминающей среды у магнитных дисков используются магнитные материалы со специальными свойствами, позволяющими фиксировать два магнитных состояния — два направления намагниченности. Каждому из этих состояний ставятся в соответствие двоичные цифры 0 или 1(единица).Информация на магнитные диски записывается и считывается магнитными головками вдоль концентрических окружностей — дорожек (треков). Количество дорожек на диске и их информационная емкость зависят от типа диска, конструкции накопителя, качества магнитных головок и магнитного покрытия.

Каждая дорожка разбита на сектора. В одном секторе обычно размещается 512 байт данных. Обмен данными между накопителем на магнитном диске и оперативной памятью осуществляется последовательно целым числом секторов(кластерами).

Рис .6. Разметка диска

Для жесткого магнитного диска используется также понятия цилиндра — совокупности дорожек, находящихся на одинаковом расстоянии от центра диска.

Диски относятся к машинным носителям информации с прямым доступом. Это означает, что компьютер может обратиться к дорожке, на которой начинается участок с искомой информацией или куда нужно записать новую информацию, непосредственно, где бы ни находилась головка записи/чтения накопителя.

Все диски, и магнитные, и оптические, характеризуются своим диаметром (форм-фактором). Накопители на жестких магнитных дисках получили название «винчестер».

Этот термин возник из жаргонного названия первой модели жесткого диска, имевшего 30 дорожек по 30 секторов каждая, что случайно совпало с калибром охотничьего ружья «Винчестер. В последнее время появились новые накопители на магнитных дисках ¾ ZIP-диске — переносные устройства.

Кроме основной своей характеристики — информационной емкости, дисковые накопители характеризуются и двумя временными показателями:

— временем доступа;

— скоростью считывания подряд распложенных байтов.

Внешние (периферийные) устройства персонального компьютера составляют важнейшую часть любого вычислительного комплекса. Стоимость внешних устройств в среднем составляет около 80 — 85% стоимости всего комплекса. Внешние устройства обеспечивают взаимодействие компьютера с окружающей средой: пользователями, объектами управления и другими компьютерами.

Внешние устройства подключаются к компьютеру через специальные разъемы — порты ввода-вывода Порты ввода-вывода бывают следующих типов:

— параллельные (обозначаемые LPT1 — LPT4) обычно используются для подключения принтеров;

— последовательные (обозначаемые COM1 — COM4) — обычно к ним подключаются мышь, модем и другие устройства.

К внешним устройствам относятся:

— устройства ввода информации:

— устройства вывода информации;

— средства связи и телекоммуникации.

К устройствам ввода информации относятся:

— клавиатура— устройство для ручного ввода в компьютер числовой, текстовой и управляющей информации;

— графические планшеты (дигитайзеры) — для ручного ввода графической информации, изображений, путем перемещения по планшету специального указателя (пера); при перемещении пера автоматически выполняется считывание координат его местоположения и ввод этих координат в компьютер;

— сканеры(читающие автоматы) — для автоматического считывания с бумажных носителей и ввода в компьютер машинописных текстов, графиков, рисунков, чертежей;

— устройства указания (графические манипуляторы) — для ввода графической информации на экран монитора путем управления движением курсора по экрану с последующим кодированием координат курсора и вводом их в компьютер (джойстик, мышь, трекбол, световое перо).

— сенсорные экраны — для ввода отдельных элементов изображения, программ или команд с полиэкрана дисплея в компьютер).

К устройствам вывода информации относятся:

— графопостроители (плоттеры) — для вывода графической информации на бумажный носитель;

— видеотерминал;

принтеры— печатающие устройства для вывода информации.
