Сколько масла в моторе змз 402

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Видео:Замена масла в БУХАНКЕ двигатель - 402 за 10 минут своими руками без ямыСкачать

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей. При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.

Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе.

Видео:Сборка ЗМЗ 402. Главные ошибки при сборке двигателя ЗМЗ 402.Скачать

Сколько масла лить в ЗМЗ 402?

В системе смазки двигателя содержится 6 литров масла. При замене часть его неизбежно остается в масляных каналах и картере. Поэтому после слива масла с демонтажом масляного фильтра в мотор войдет примерно 5,7 литра.

Шести литров достаточно для замены и последующей доливки во время эксплуатации. Если сальники и кольца изношены, имеет смысл сразу купить дополнительный объем масла. Количество зависит от состояния мотора.

Видео:Замена масла в ЗМЗ-402, обратите внимание на... Еразкин. МИРовая библиотекаСкачать

Расходники

• 6 литров масла;
• сменный элемент масляного фильтра;
• прокладка под пробку маслосливного отверстия;
• резиновое уплотнение крышки фильтра.

Видео:Волга 31029. Замена масла в двигателе и масляного фильтра ЗМЗ 402Скачать

Инструмент

Перед началом работ нужно подготовить набор гаечных ключей, воронка и емкость для слива масла. Для удаления остатков масла вокруг маслосливных отверстий и с корпуса фильтра понадобится чистая ветошь.

Работы проводятся на смотровой яме, эстакаде или подъемнике.

Видео:ЗМЗ 402 (24Д) Сборка двигателя ремонтСкачать

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.

Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.

В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Видео:Самый лучший в Мире Двигатель 2.5 л ЗМЗ 402 плюсы и минусы. Как увеличить мощность двигателя ЗМЗ 402Скачать

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

• открутить болты крепления защиты картера (при наличии таковой);
• демонтировать пластину защиты;
• открыть заливную горловину на головке мотора;
• подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
• ключом на 24 открутить сливную пробку;
• дождаться, пока масло полностью стечет из картера;
• ключам на 14 открутить болт крепления крышки масляного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• протереть ветошью крышку и корпус фильтра;
• установить новую прокладку и фильтрующий элемент;
• закрыть крышку фильтра и затянуть болт крепления;
• протереть ветошью пробку и картер вокруг маслосливного отверстия;
• установить на пробку новую прокладку;
• затянуть сливную масляную пробку;
• закрепить защиту картера и затянуть болты;
• используя воронку, залить 5 литров масла в двигатель;
• дождаться, пока масло стечет в поддон;
• проверить уровень щупом;
• завести мотор и дождаться, пока погаснет лампа давления масла;
• заглушить двигатель;
• убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
• проверить уровень масла и при необходимости долить его;
• залить крышку маслозаливной горловины

На этом замена масла в двигателе ЗМЗ 402 завершена и машина готова к эксплуатации.

Видео:Какое масло лучше для 402 двигателя? На примере Газель-2705Скачать

Двигатель ЗМЗ-402

Двигатели ЗМЗ-402 неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Это бензиновые, карбюраторные, 4-цилиндровые рядные моторы. Устанавливались преимущественно на автомобили Волги и Газели. За годы производства было выпущено 6 125 136 экземпляров двигателя.

Модификации двигателя ЗМЗ 402-й серии:

• ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92;
• ЗМЗ-4021.10, потребляющий топливо А-76 (80);
• ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное;
• ЗМЗ-4025.10 — предназначен для автомобилей семейства Газель (тот же 4021.10);
• ЗМЗ-4026.10 — предназначен для автомобилей семейства Газель (тот же 402.10).

Технические характеристики

* — для двигателей ЗМЗ 4021.10 и 4025.10
** — вес двигателя для Газели

Обслуживание ЗМЗ-402

• Замена масла в ДВС производится каждые 10 тыс.км. Объем масла в двигателе — 6 литров. При замене вместе с масляным фильтром понадобится около 5,8 литра. Масло подходящее по SAE 5W-30, 5W-40, 10W-30, 10W-40, 15W-40 (многие автовладельцы рекомендуют лить полусинтетическое масло, а использование жидких масел и синтетики ведет к излишним течам).
• Регулировать зазоры необходимо раз в 15 тыс.км. Для выпускных клапанов нормальный тепловой зазор в пределе 0,4 — 0,45 мм. Для впускных клапанов первого и четвёртого цилиндра — 0,35 — 0.4 мм. Зазор клапанов второго и третьего цилиндра составляет 0,4 — 0.45 мм.

Вид ЗМЗ-402 слева: 1 – стартер; 2 – тяговое реле стартера; 3 – маслопровод; 4 – топливный насос; 5 – кронштейн опоры двигателя; 6 – датчик лампы аварийного давления масла; 7 – масляный фильтр; 8 – шкив коленчатого вала; 9 – шкив водяного насоса; 10 – водяной насос; 11 – термостат; 12 – датчик указателя температуры охлаждающей жидкости; 13 – фильтр тонкой очистки топлива; 14 – свеча зажигания; 15 –
распределитель зажигания; 16 – крышка толкателей; 17 – привод распределения зажигания и масляного насоса.
Вид ЗМЗ-402 справа: 1 – шкив коленчатого вала; 2 – датчик указателя давления масла; 3 – выпускной коллектор; 4 – масляный картер; 5 – кран слива охлаждающей жидкости; 6 – головка блока цилиндров; 7 – впускная труба; 8 – карбюратор; 9 – пробка маслозаливной горловины; 10 – крышка коромысел; 11 – термостат; 12 – шкив водяного насоса; 13 – генератор.

Видео:Волга ГАЗ 31029 ЗМЗ 402. Давление масла, механический манометрСкачать

Моторное масло для двигателя ЗМЗ-402

ЗМЗ-402 – семейство бензиновых 4-цилиндровых двигателей, выпускаемое с 1968 года с последующими модернизациями. Модификации этого мотора устанавливались на автомобили «Волга» и «Газель», а также микроавтобусы «Латвия» и внедорожники УАЗ. Современная линейка ЗМЗ-402 сформировалась еще в 1980-ых. Тогда были представлены три основные модификации: ЗМЗ-4021:10, ЗМЗ-402.10 и ЗМЗ-4022.10. У первой из них степень сжатия составляла 6,7 и была адаптация под бензин А-76. У второй – 8,2 и А-93 соответственно, а третий мотор (4022.10) считался самым современным благодаря форкамерно-факельному зажиганию и другим улучшениям. При этом он поддерживает 92-й бензин.

Видео:Основные проблемы двигателя ЗМЗ-402. Плюсы и минусыСкачать

Когда менять масло в двигателе ЗМЗ 402

Рекомендуемый интервал замены масла в двигателе ЗМЗ 402 составляет каждые 10-15 тыс. км или раз в год. Наиболее точный период замены можно определить по состоянию качества масла, срок годности которого быстро истекает обычно в городских условиях эксплуатации – например, при резких стартах и торможениях в городских пробках. К признакам ухудшения качества моторной жидкости можно отнести недостаточный уровень, продукты износа, помутнение и изменение цвета, запах гари и перегрев двигателя. Испорченное масло не в состоянии эффективно смазывать и охлаждать детали ДВС, в результате чего велика вероятность увеличения допустимой температуры и преждевременного износа.

Видео:Замена масла в газели после небольшой обкатки. 402 двигатель.Скачать

Сколько масла заливать в двигатель ЗМЗ 402

Год выпуска – с 1968

ЗМЗ-402 имеет алюминиевый блок с чугунными гильзами и нижним расположением распредвала. По сути, представляет собой модернизированную версию мотора ЗМЗ-24Д с измененным выпускным коллектором, новыми шпильками ГБЦ, доработанным распредвалом с подъемом 9,5 мм (раньше было 9 мм), новым масляным насосом и другими улучшениями. При этом двигатель ЗМЗ-402 является конечной стадией развития семейства двигателей ГАЗ-21, разработанных в 1950-ых годах. Наиболее распространенной модификацией ЗМЗ-402 является ЗМЗ-402.10. Этот вариант ДВС использовался в Волгах и поддерживал 92-й бензин. Специально для Газелей были разработаны ЗМЗ-4025.10 и ЗМЗ-4026.10, которые являются аналогами моторов ЗМЗ-4021.10 и ЗМЗ-402.10 соответственно.

Бензиновые двигатели 1981-2009

ЗМЗ-402, 2.4 л (90-100 л. с.), объем масла – 6 литров, допуск и вязкость: API-SG, SJ, SL; SAE 5W-40, 5W-30, 10W-30, 10W-40, 0W-40, 0W-30

Видео:комплект масла змз 402 волга 2Скачать

Какое масло нужно использовать для двигателя ЗМЗ 402

Оригинальное

Для двигателя ЗМЗ 402 рекомендуется минеральное или полусинтетическое моторное масло. Вязкость смазочного продукта зависит от условий эксплуатации. Например, для всесезонного использования подходит 10W-40, 10W-40 или 5W-40. При эксплуатации летом рекомендуется 20W-40 или 25W-50, а преимущественно зимой заливают 0W-30, 0W-40 или 5W-30.

Неоригинальное

Для двигателя ЗМЗ-402 рекомендуется использовать проверенное моторное масло от зарекомендовавшего производителя. Среди наиболее известных брендов можно выделить Kixx, Mannol, Shell, Valvoline, Motul, Castrol, Liqui Moly, Mobil и другие. Кроме того, важное значение имеет показатель допуска API, который подбирают в зависимости от года выпуска автомобиля и типа двигателя. Например, для бензинового ЗМЗ-402 образца 1982 г. в. рекомендуется всесезонное масло на минеральной основе, с параметрами SAE 15W-20 и API-SG. Для более свежих модификаций 2009 г. подойдет полусинтетическое масло API-SL. Ниже представлены оптимальные моторные масла для ЗМЗ-402:

• Motul ATV-UTV 4T 10W-40
• Gapromneft Premium L 10W-40
• Kix G Plus SN/CF 10W-40.

Видео:Волга 3110. ЗМЗ 402. Замена масла.Скачать

Замена масла в двигателе змз 402

Видео:Как проверить исправность маслянного насоса двигателя змз 402 снятого с двигателя.Скачать

замена масла в двигателе ЗМЗ 402

Моторное масло со временем теряет свои защитные и смазывающие свойства. В него попадают продукты сгорания топлива и металлическая стружка, а присадки выгорают под воздействием высоких температур. Замена масла в двигателе ЗМЗ 402 реже, чем через 10000 км пробега, сильно уменьшает моторесурс агрегата.

Выбор масла

Производитель рекомендует использовать моторные масла, которые имеют следующие показатели по стандарту SAE, определяющему текучесть (вязкость) смазки :

В двигатель желательно заливать минеральное или полусинтетическое масло российских и зарубежных производителей. При использовании более жидких или синтетических можно столкнуться с появлением течи через сальники или уплотнительные прокладки.

Важно: минеральное масло стоит использовать только в летнее время. Зимой нужно заливать «полусинтетику», которая меньше загустевает на морозе.

Сколько масла лить в ЗМЗ 402

В системе смазки двигателя содержится 6 литров масла. При замене часть его неизбежно остается в масляных каналах и картере. Поэтому после слива масла с демонтажом масляного фильтра в мотор войдет примерно 5,7 литра.

Шести литров достаточно для замены и последующей доливки во время эксплуатации. Если сальники и кольца изношены, имеет смысл сразу купить дополнительный объем масла. Количество зависит от состояния мотора.

Расходники

• 6 литров масла;
• сменный элемент масляного фильтра;
• прокладка под пробку маслосливного отверстия;
• резиновое уплотнение крышки фильтра.

Инструмент

Перед началом работ нужно подготовить набор гаечных ключей, воронка и емкость для слива масла. Для удаления остатков масла вокруг маслосливных отверстий и с корпуса фильтра понадобится чистая ветошь.

Работы проводятся на смотровой яме, эстакаде или подъемнике.

Подготовка

Масло обладает достаточной текучестью лишь после прогрева двигателя до рабочей температуры. Замена на холодном моторе ведет к тому, что много старого грязного масла останется в системе. Поэтому перед заменой нужно завести мотор и дождаться, пока датчик температуры охлаждающей жидкости не подойдет к отметке 80 градусов.

Смена типа смазки (переход с «минералки» на «синтетику» или наоборот) требует обязательной промывки системы. Для этого используются специальные моющие присадки или масла. Для быстрой промывки достаточно залить в прогретый мотор специальное средство и дать ему поработать на холостых оборотах 10-15 минут.

В случаях, когда нужно очистить масляные каналы и детали двигателя от нагара и других загрязнений, используется щадящая промывка. Она требует больше времени — для очистки нужно залить жидкость и проехать 100-150 километров.

Порядок работ по замене масла

Машину с прогретым мотором нужно установить на яму или эстакаду и подложить под колеса противооткатные башмаки. Замена масла в двигателе ЗМЗ 402 выполняется следующим образом:

• открутить болты крепления защиты картера (при наличии таковой);
• демонтировать пластину защиты;
• открыть заливную горловину на головке мотора;
• подставить емкость для отработанного масла под сливное отверстие в поддоне двигателя;
• ключом на 24 открутить сливную пробку;
• дождаться, пока масло полностью стечет из картера;
• ключам на 14 открутить болт крепления крышки масляного фильтра;
• снять крышку и извлечь фильтрующий элемент;
• протереть ветошью крышку и корпус фильтра;
• установить новую прокладку и фильтрующий элемент;
• закрыть крышку фильтра и затянуть болт крепления;
• протереть ветошью пробку и картер вокруг маслосливного отверстия;
• установить на пробку новую прокладку;
• затянуть сливную масляную пробку;
• закрепить защиту картера и затянуть болты;
• используя воронку, залить 5 литров масла в двигатель;
• дождаться, пока масло стечет в поддон;
• проверить уровень щупом;
• завести мотор и дождаться, пока погаснет лампа давления масла;
• заглушить двигатель;
• убедиться в отсутствии протечек в районе маслосливной пробки и крышки масляного фильтра;
• проверить уровень масла и при необходимости долить его;
• залить крышку маслозаливной горловины

На этом замена масла в двигателе ЗМЗ 402 завершена и машина готова к эксплуатации.

Видео:Замена фильтрующего элемента в масляном фильтре 402 двигателя согласно инструкции.Скачать

Сколько Масла В Двигателе Газель 402

Движок 405 ( Газель ): технические свойства

Движок 405 относится к семейству ЗМЗ, которые производит ОАО Заволжский моторный завод . Эти моторы стали бензиновыми легендами российского автопрома, так как их устанавливали не только лишь на автомобиль ГАЗ, да и на некие модели Fiat, а это уже показатель того, что они были признаны известными глобальными авто производителями.

История

После того как на заводе было решено отрешиться от использования на «Газели» 402-го мотора, конструкторам было доверено создать новое поколение бензиновых агрегатов, которые станут совершение и сильнее. Так родился движок ЗМЗ-405. На данный момент им оснащаются «Газели» и «Волги».

Движок 405 получил инжекторную систему впрыска, которая позволяла эффективнее расходовать и распределять горючее по системе. Конструкция отличалась от собственного предшественника, так как ГБЦ было решено устанавливать 16-клапанную.

Общие сведения

Данный движок это измененный под инжекторную систему впрыска карбюраторный ЗМЗ-406. В современном мире употребляется движок 405 «Евро-3».

Это позволило выйти на новый уровень продаж, так как мотор было разрешено устанавливать на авто зарубежного производства. Первыми испытали это на для себя машины «Фиат».

Производитель остался удовлетворенным, что позволило ОАО ЗМЗ заключить новый договор на поставку движков и запасных частей к ним.

Также существует движок 405 («Газель»), который устанавливается лишь на грузовые и пассажирские авто. Модель имеет каталожный номер 405.020. Этот мотор настроит больше на развитие тяговой мощности, чем на скоростные свойства.

Технические характеристики

Движок 405 («Газель«, «Соболь») технические свойства имеет последующие:

• Объем 2,484 литра.
• Мощность 115-140 л. с.
• Поперечник поршня 95,5.
• Ход поршня 86.
• Число клапанов 16 (по 4 на каждый цилиндр).
• Количество цилиндров 4.
• Вес 184 кг.
• Экологические нормы Евро 0-4.
• Средний расход горючего 9,5 л/100 км (город 11 л, трасса 8 л).

Замена масла в ЗМЗ-402, обратите внимание на. Еразкин. МИРовая библиотека

Если кому понравилось либо посодействовало мое видео, ставьте лайки пишите комменты. Для вас не тяжело, а меня будет.

Замена масла Газ 2410

Не судите строго, снял для друга, ради прикола)

Одной из конструктивных особенностей 405-го мотора будет то, что он отлично приспособлен для использования в любом климате и выдерживает температуры от -40 до 40. При всем этом жидкостная система охлаждения совладевает со всеми нагрузками, и мотор не перегревается.

Обслуживание

Как и всюду, сервис легковых моторов делается каждые 12 тыс. км по советы производителя. В главные операции заходит подмена масла и масляного фильтра. Но движок 405 для роста ресурса использования стоит обслуживать каждые 10 000-11 000 км на бензине. А вот если установлено газобаллонное оборудование, то это придется делать каждые 8500-10 000 км.

Движок 405 (Газель) рекомендуется обслуживать каждые 8-9 тыс. км, так как мотор работает в насыщенном режиме. При всем этом масло резвее теряет свои характеристики и изменяется хим состав.

Необходимо отметить, что каждые 15 000 км следует регулировать клапаны и устанавливать регулировочные шайбы соответствующего размера. Также следует смотреть за состоянием газораспределительного механизма. Несвоевременная замена ремня и ролика может привести к обрыву и деформации (гнутию) клапанов, что повлечет за собой не только дорогостоящий ремонт, но и замену ГБЦ.

Еще один элемент, за которым нужно следить, — это прокладка клапанной крышки. Заменять ее рекомендуют каждые 20 000 км пробега. Думаем, о замене воздушного фильтра через 25 тыс. км не стоит напоминать, поскольку каждый автомобилист сам это знает.

Ремонт

Ремонтировать двигатель 405 довольно легко. Его конструкция проста, а замена запасных частей не составляет труда. Проблему может создать блок цилиндров и коленчатый вал, которые нужно растачивать.

Распишем основные манипуляции, которые стоит проводить при капитальном ремонте 405-го мотора:

1. Разборка.
2. Диагностика состояния силовых агрегатов и деталей. Определение необходимых операций и запасных частей.
3. Закупка всех необходимых деталей и запчастей.
4. Проточка и подгонка коленчатого вала под размер новых вкладышей.
5. Расточка-хонинговка блока цилиндров.
6. Замена деталей в ГБЦ, шлифовка плоскостей и опрессовка на предмет трещин.
7. Мойка всех деталей.
8. Начальная сборка и определение дополнительных запчастей и материалов.
9. Окончательная сборка.

Зачастую при установке коленчатого вала его следует балансировать, для этого покупается новое сцепление, поскольку совершать эту операцию на старом нет смысла.

Тюнинг

Многие автолюбители захотели воспользоваться возможностью тюнинга. Таким образом, двигатель 405 подвергался модификациям. Рассмотрим, что же можно сделать для модернизации:

1. Замена ГБЦ. Конечно, тяжело будет найти такую, но компания JP разработала похожую головку блока под тюнинг, которую можно установить вместо стандартной.
2. Инжектор (двигатель 405). Полная замена системы впрыска позволит увеличить немного мощность, но при этом расход топлива станет в пределах 15 л/100км, а это понравится не каждому владельцу.
3. Замена выпускного коллектора и системы выхлопа. Конечно, можно заменить всю систему, но при этом стоит сделать точный расчет на это усовершенствование.
4. Расточка поршневой. Длительный процесс и не всегда эффективный. Увеличения размера поршня с 95,5 до 98 мм позволит добавить 20 %.

Все эти улучшения уменьшают моторесурс двигателя на 30 %, что, соответственно, приведет к скорому капитальному ремонту. Профессиональные гонщики советуют проводить такие операции в тюнинг-ателье, где специалисты сделают все расчеты и улучшат характеристики мотора без ущерба состоянию и потери ресурса.

Видео:Масляный фильтр для ЗМЗ 402Скачать

Двигатель ГАЗ ЗМЗ 402 2,45 л/100 л. с

Проектировался двигатель ЗМЗ 402 из мотора 24Д в 70-х годах, прототип которого использовался, еще в «полуторках» ГАЗ-56 и ГАЗ-21. Изначально был цельноалюминиевым, со штангами и коромыслами механизма ГРМ и нижним распредвалом. Уплотнение коленвала осуществлялось пропитанным графитовой смазкой жгутом, а не полноценным резинотехническим изделием.

Технические характеристики ЗМЗ 402

Использована в двигателе простая, примитивная старая конструкция с газораспределительным механизмом по схеме OHV, паранитовыми и асбестовыми прокладками, алюминиевым блоком, головкой и ее крышкой, чугунными коллекторами впуска и выпуска.

Основные технические характеристики ЗМЗ 402 выглядят следующим образом:

В таблице приведено описание базового мотора, которое подходит для всех вариантов этой серии.

Особенности конструкции

В сравнении с «нулевым» прототипом двигатель ЗМЗ 402 получил весьма незначительные улучшения конструкции, так как задача увеличить мощность не стояла:

• изначально блок цилиндров отливался в кокиль, гильзы цилиндров фиксировались в расточке верхней плиты, по верхнему буртику;
• затем руководство завода перешло на технологию литья под давлением, верхняя рубашка стала открытой, гильзы крепились внутри нижнего пояса;
• позже производитель вновь вернулся к кокильному литью, поэтому в машинах эксплуатируются, и те, и другие блоки.

Газораспределительный механизм имеет морально устаревшую уже на момент создания ДВС схему OHV – распредвал снизу, управление коромысло-штанговым механизмом. Именно из-за этого узла мотор получился очень тяжелым, несмотря на легкий блок цилиндров.

Перечень модификаций ДВС

Маркировка ЗМЗ 402 – это целое семейство однорядных 4 цилиндровых моторов, в которое входят модификации:

Плюсы и минусы

Основными недостатками серии двигателей ЗМЗ 402 являются:

• морально устаревшая конструкция ГРМ;
• головка блока цилиндров затрудняет тюнинг;
• очень слабые прокладки и задний сальник коленвала;
• высокие вибрации, приводящие к ослаблению резьбовых соединений.

С другой стороны, мотор очень надежный, рассчитан на высокие эксплуатационные нагрузки. При нормальном обслуживании реальный ресурс составляет 300 – 350 тысяч км пробега.

Список моделей авто, в которых устанавливался

Создавался мотор ЗМЗ 402 для Горьковского и Ульяновского автозаводов, Рижской автобусной фабрики, поэтому применялся для комплектации автомобилей:

• ГАЗ-24-10 Волга – 1985 – 1993;
• ГАЗ-3102 Волга – 1981 – 2006, только форкамерные модификации ДВС;
• ГАЗ-31029 Волга – 1992 – 1997;
• ГАЗ-3110 Волга – 1997 – 2005;
• ГАЗ-31105 Волга – 2002 – 2006;
• ГАЗ-3302 Газель – 1994 – 2003;
• ГАЗ-33023 Газель-Фермер – 1995 – 2003;
• ГАЗ-2705 Газель грузопассажирская – 1995 – 2003;
• ГАЗ-3221 Газель микроавтобус – 1996 – 2003;
• ГАЗ-32213 Газель микроавтобус повышенной комфортности – 1996 – 2003;
• ГАЗ-322132 Газель маршрутное такси (сдвижная дверь) – 1996 – 2003;
• ГАЗ-32214 Газель «скорая помощь» – 1996 – 2003;
• РАФ-М1 Роксана и РАФ-М2 Стилс – выпущены в единственном экземпляре, не пошли в серию;
• РАФ-33111 – грузовик двухместный бортовой 1 т;
• РАФ-22038 – маршрутное такси, небольшие объемы производства;
• РАФ-22039 – маршрутное такси крупногабаритное.

Социальные (реанимация и катафалк) и школьные автобусы с силовым приводом ЗМЗ 404 собирал Семеновский авторемонтный завод с 1995 по 2006 год. Некоторые детали использовались в двигателях УАЗ в качестве комплектующих.

Регламент обслуживания ЗМЗ 402

Официальный мануал содержит сроки замены расходных материалов, чтобы двигатель ЗМЗ 402 прослужил весь заявленный ресурс:

• моторное масло через 10000 км;
• охлаждающая жидкость после 60000 км или 2 лет эксплуатации;
• регулировка тепловых зазоров клапанов каждые 15000 км;
• протяжка гаек ГБЦ каждые 20000 км;
• картридж воздушного фильтра служит 20000 км, а топливный фильтр 30000 км.

Изначально в устройство ДВС заложены очень ненадежные прокладки. Пропитанный графитом асбестовый лист толщиной 1,5 мм между блоком и головкой нормально держит температуру, но от вибраций ослабляются гайки. Крышка ГРМ и поддон картера уплотняются паранитовыми прокладками, обладающими низким ресурсом и маслостойкостью.

ГРМ привод зубчатым колесом

Обзор неисправностей и способы их ремонта

В принципе, мотор ЗМЗ 402 недоработан изначально, так как на момент создания уже были более прогрессивные технические решения. Основным достоинством является безопасность при срезании зубьев шестерни ГРМ – поршень не гнет клапана.

Зато коленвал шлифуется бесцентровым методом, возникают радиальные биения, при оборотах свыше 2500 – 2700 мин-1 веревочный задний сальник не справляется с задачей. Выхлоп идет в картер, повышается давление масла. Характерны для моторов семейства ЗМЗ 402 следующие неисправности:

Стук может возникать во вкладышах подшипников коленвала и клапанах, исчезает после замены.

Варианты тюнинга мотора

В заводской комплектации двигатель ЗМЗ 402 выдает 182,4 Нм крутящего момента и 100 л. с. мощности, поэтому для увеличения этих характеристик может использоваться механический тюнинг нескольких видов:

• расточка цилиндров под гильзы – максимум 100 мм диаметра;
• шлифовка ГБЦ – повышает степень сжатия для использования топлива с большим октановым числом АИ-95;
• модернизация выпускного тракта – увеличение диаметра выхлопного патрубка.

Первый способ опасен перегревом силового привода, так как толщина стенок блока снижается на 4 мм, капремонт потребуется быстрее. В последнем варианте снижается экологичность ДВС. Изготовителем рекомендовано либо использовать инжектирование, что очень дорого либо применить более простой, но менее эффективный тюнинг:

• замена свечей модификациями с иридиевыми контактами и высоковольтных проводов;
• облегченный распредвал с регулировкой настроек клапанов, установленных с завода;
• замена карбюратора производителя К-151 более свежими версиями, например, Солекс;
• использование облегченной ШПГ и маховика;
• расточка седел клапанов и замена их модификациями большего диаметра.

Таким образом, мотор ЗМЗ 402 является базовым вариантом целой серии движков 402.10, 4021.10, 4022.10, 1025.10 и 4026.10. Изначально до 1980 года он маркировался ЗМЗ-24Д, устанавливался на Волги, Газели и РАФ.

Не забудьте поделиться этой страницей с друзьямиИ подписаться на нашу группу

Видео:ГАЗ-2410 «Кольцевая» ч.11 Адаптер фильтра масла ВАЗ для ЗМЗ-402 - как и почему?Скачать

1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов

Моторное масло необходимо заменять через каждые 10 000 км пробега.
У нового автомобиля необходимо заменить масло после окончания обкатки (через 2500 км).

При замене масла обязательно нужно установить новый масляный фильтр (двигатель ЗМЗ–4062) или его фильтрующий элемент (все двигатели). Порядок замены масла см. в подразделах 2.3.2, 2.3.2.2 и 2.3.3.3.

В картер двигателя рекомендуется заливать масло той же марки, что и было в двигателе. Если заливают масло другой марки, нужно предварительно промыть систему смазки двигателя маслом той марки, которое будет залито в двигатель.

Для этого слить старое масло, залить новое масло на 2–4 мм выше метки «0» на указателе (щупе) уровня масла. Запустить двигатель и дать ему поработать на холостом ходу примерно 10 мин.

Затем слить масло, заменить масляный фильтр или его фильтрующий элемент и залить свежее масло.

Охлаждающую жидкость необходимо менять один раз в 2 года или через 60 000 км пробега (в зависимости от того, что наступит раньше). Порядок замены охлаждающей жидкости см. в подразделе 2.4.4.

Следует иметь в виду, что охлаждающая жидкость ядовита, поэтому нельзя засасывать ее ртом при переливании. При работе с охлаждающей жидкостью рекомендуется пользоваться защитными очками, не курить и не принимать пищу.

Если жидкость попала на открытые участки кожи, промыть их водой с мылом.

Масло в коробке передач необходимо заменять через 60 000 км пробега. Порядок замены масла см. в подразделах 3.3.2 и 3.4.2.

Через каждые 20 000 км пробега нужно проверять уровень масла в коробке передач и при необходимости доливать. Уровень масла в картере коробки должен доходить до края наливного отверстия.

Если в слитом масле есть металлические частицы или оно очень грязное, следует промыть коробку. Для этого залить в ее картер 0,9 л свежего масла. Поднять домкратом заднюю часть автомобиля. Запустить двигатель и, включив первую передачу, дать ему поработать 2–3 мин.

Затем слить масло и залить свежее. При проверке уровня масла нужно очистить поверхность сапуна от грязи и несколько раз повернуть его колпачок, чтобы удалить попавшую под него грязь.

Масло в картере заднего моста необходимо менять через 60 000 км пробега. Масло заменяют так же, как в коробке передач. Через 20 000 км пробега нужно проверять уровень масла в картере и при необходимости доливать. Уровень масла должен доходить до края наливного отверстия. При проверке уровня масла нужно очистить от грязи сапун так же, как это делали для коробки передач.

Использовать повторно слитую тормозную жидкость запрещается.

Тормозную жидкость в приводах сцепления и тормозов необходимо менять один раз в 2 года независимо от пробега автомобиля.

В приводах сцепления и тормозов используются тормозные жидкости отечественного производства «Роса», «Роса–3», «Томь», «Нева» или их зарубежные аналоги на не нефтяной основе, уровень качества которых не ниже DOT–3.

Использовать жидкости других марок, особенно жидкости на нефтяной основе, запрещается.

Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре.

Порядок замены тормозной жидкости следующий:

1. Снять крышку бачка главного цилиндра тормоза.

2. Снять резиновые защитные колпачки с клапанов выпуска воздуха на колесных цилиндрах и надеть на клапаны резиновые шланги, концы которых опустить в стеклянные сосуды.

3. Отвернуть клапаны не более чем на один оборот и, нажимая на педаль тормоза до упора, слить жидкость. По мере прекращения вытекания жидкости из шлангов заворачивать клапаны выпуска воздуха.

4. Вылить из сосудов слитую тормозную жидкость и поставить их на место.

5. Залить свежую жидкость в бачок главного цилиндра, отвернуть все клапаны выпуска воздуха на один оборот и, нажимая на педаль тормоза до упора, заполнить систему тормозов. При этом нужно постоянно доливать жидкость в бачок главного цилиндра. После того как из шлангов, надетых на клапаны выпуска воздуха, начнет вытекать чистая тормозная жидкость, завернуть клапаны.

6. Прокачать систему тормозов для удаления из нее воздуха (см. подраздел 6.9).

7. Закрыть пробкой бачок главного цилиндра тормоза. Снять шланги с клапанов выпуска воздуха и надеть на них защитные колпачки.

Таким же образом заменяют жидкость в гидроприводе сцепления.

🎥 Видео

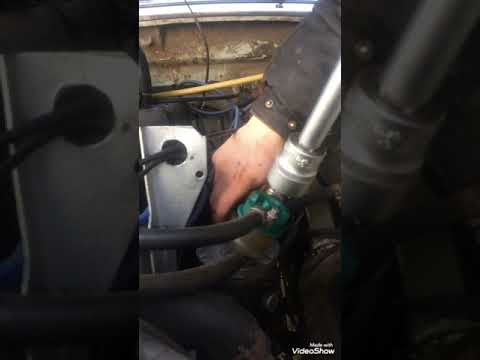

Замена датчика давления масла. Давление масла в Газели, ЗМЗ 402, замеры, результаты.Скачать

Замена масла на Волге / газ 3110 , 402 ДвигательСкачать

Поменял масло в змз 402Скачать

ЗМЗ 402 поломки и проблемы двигателя | Слабые стороны ZMZ мотораСкачать
