Информационная справка по этапам модернизации редукторов мостов автомобилей 6х6.

1. 1984 год — внедрение дополнительного подшипника ведущей конической шестерни (введен угольник для смазки подшипника конической шестерни и изменилась конфигурация редуктора).
2. 1996 год — введены два дополнительных отверстия на фланце редуктора для крепления к мосту Ø 19 мм и увеличены диаметры 7(семи) отверстий с Ø 15 мм до Ø 17 мм .
3. 1999 год — изменен материал регулировочной гайки 375-2403040 вместо КЧ изготавливается из стали 35Л.
4. 2001 год — внедрена стопорная пластина фиксации гайки дифференциала 375-2403042 с увеличением размера стопорящей части с 46 мм до 51 мм.
5. С 2003 г . в запчасти предлагается редуктор, с закрепленной боковой крышкой и угольником (например, редуктора с i =7,32:
   • 4320-2302007 — редуктор переднего моста
   • 4320-2402007/2502007 — редуктор заднего/среднего мостов)

Видео:Такого я не видел. Что случилось? Задний редуктор в ХЛАМ. Урал лесовоз.Скачать

Информационная справка по этапам модернизации ведущих мостов автомобилей 6х6.

1. В 1987 год — введены два дополнительных отверстия крепления поворотных рычагов и крышек подшипников шкворней (было 4 точки крепления, стало 6 точек).
2. В 1996 год — аннулированы регулировочные болты поворота колес и введены фрезеруемые площадки (платики).
3. В 1996 году, в связи с переносом гидроусилителя рулевого управления с правой стороны рамы автомобиля на левую — изменены рычаги на поворотных кулаках переднего моста (на правом поворотном кулаке устанавливается крышка, а на левом поворотном кулаке — двуглавый рычаг). В этом же году:
   • увеличен диаметр шпилек крепления рычага и крышки поворотных кулаков с М16 на М18 (соответственно увеличился и диаметр втулок разжимных втулок);
   • поднят класс прочности шпилек крепления фланца шаровой опоры к кожуху полуоси с 8.8 до 10.9, класс прочности гайки с 6 до 10 и, соответственно, увеличился момент затяжки гаек крепления шаровых опор к кожуху полуоси с 16-20 до 28-32 кгс*м.
   • увеличен диаметр шпилек крепления цапфы поворотной с М14 на М16.
   • в связи с введением прессовой посадки фланца шаровой опоры в кожух полуоси, изменились длина (увеличилась с 55 до 85 мм ) и диаметр шейки шаровой опоры, изменился диаметр отверстия в кожухах полуоси.
4. В 1999 году — устанавливаются тормозные барабаны, с обточкой по наружному диаметру.
5. В 2003 году — внедрен усиленный передний мост , при этом были произведены следующие изменения:
   • у картера моста изменена геометрия, заправочная емкость при этом увеличилась с 5 до 8 л ;
   • увеличен диаметр кожуха полуоси (труба 121х22 мм заменена на трубу 133х30 мм);
   • усилено крепление шаровой опоры к картеру моста (увеличено количество с 8 до 11 и расположение крепежных отверстий с Ø 143 до Ø 160 мм , увеличен диаметр фланца с Ø 176 до Ø 190 мм );
   • изменен кронштейн амортизатора нижний;
   • в корпусе поворотного кулака изменено расположение ограничительного платика поворота, увеличено количество резьбовых отверстий крепления цапфы с 8 до 12;
   • увеличены размеры конусных отверстий в корпусе и рычаге поворотного кулака под усиленный палец шарнира с 28 до 30,25 мм ;
   • в поворотной цапфе увеличено количество отверстий крепления к поворотному кулаку с8 до 12;
   • хомуты крепления передней рессоры заменены на хомуты под увеличенный диаметр кожуха;
   • на передний мост устанавливается усиленный ШРУС и измененные полуоси (наружная и внутренняя);
   • уплотнительная манжета из полости картера моста перенесена к фланцу крепления поворотного кулака в кожухе полуоси.
6. В 2003 году — внедрен литой суппорт тормозов вместо штампованного.
7. Заводской производственный номер переднего моста и дата изготовления наносится на кожух полуоси, справа по ходу автомобиля.

В запасные части предлагается, например, передний мост 4320-2300010-24 (с передаточным отношением i = 7,32, усиленный):

Для заказа в запасные части и установки переднего усиленного моста на автомобили выпуска до 2003 года имеется комплект 4320Х-2300012-10 состоящий из:

• 4320-2300010-24 мост передний — 1 шт.
• 6361-2301025 хомут — 1 шт.
• 6361-2301042 хомут — 1 шт.
• 6361-2905130 гайка пальца амортизатора — 2 шт.
• 5557-2905410 втулка амортизатора — 4 шт.
• 4320-3414065 палец — 2 шт.
• 336448 шайба — 2 шт.
• 334933-П29 гайка М22х1,5 — 2 шт

1. В 1995 году — внедрен усиленный картер моста (заправочная емкость увеличена с 5 до 8 л ).
2. В 1999 году — внедрены тормозные барабаны, с обточкой по наружному диаметру.
3. В 2003 году — внедрен литой суппорт тормозов вместо штампованного.
4. Заводской производственный номер заднего (среднего) моста и дата изготовления наносится на кожух полуоси, справа по ходу автомобиля.

В запасные части, например, предлагаются мосты с i = 7,32:

Шестерни привода спидометра

Номенклатура и передаточные отношения редукторов автомобилей «Урал» для заказа в запасные части.

Видео:Главная передача, редуктор Урал 4320 , 375 и как их отличатьСкачать

Номенклатура раздаточных коробок, устанавливаемых на автомобили «Урал».

На автомобили «Урал» устанавливаются раздаточные коробки с передаточным отношением высшей передачи I в= 1,21 (отношение числа зубьев ведомой шестерни Z ₁ =26 (на промежуточном валу) к числу зубьев ведущей шестерни Z ₂ =28 (на первичном валу).

Раздаточные коробки с передаточным отношением высшей пары I в=1,3 ( Z ₂ / Z ₁ =27/27) устанавливались до мая 2002г. и оставлены для поставки в запасные части.

Передаточные отношения шестерен привода спидометра (отношение числа зубьев ведомой шестерни (в крышке) к числу зубьев шестерни (на промежуточный валу) приведены в таблице 7.

По этой таблице рекомендуется определять номенклатурный номер раздаточной коробки в зависимости от размера шин, передаточного отношения редуктора и раздаточной коробки.

Устанавливать на автомобиль следует только раздаточную коробку с соответствующим номенклатурным номером.

В случае несоответствия раздаточной коробки модели автомобиля, завод-изготовитель ответственности за работоспособность автомобиля и показания спидометра не несет.

Примечание: Обозначение раздаточной коробки несет следующую информацию:

• 4320-18000 12 -20 Коробка раздаточная с ДОМом;
• 4320-18000 18 -10 Коробка раздаточная с тормозом;
• 4320-18000 20 -20 Коробка раздаточная без ДОМа и тормоза (в з/ч ).

Перечень конструктивных особенностей рам:

Видео:Мотоцикл Урал. #45. Разборка редуктора.Скачать

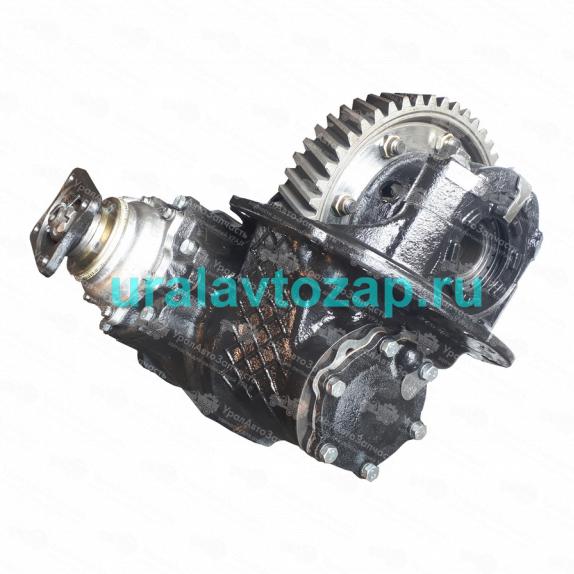

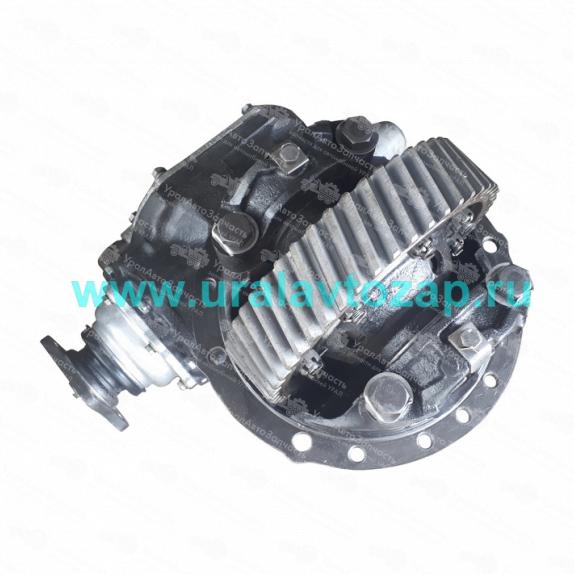

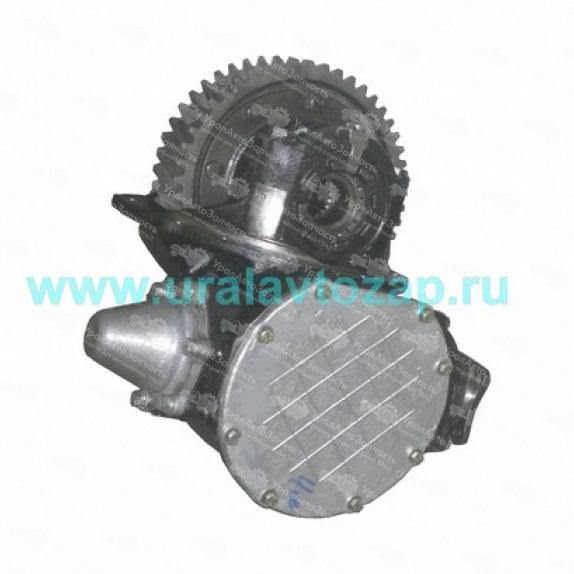

Редуктор заднего моста Урал на 49 зубьев (13 отверстий крепления, стар.образца)

Видео:Грузовик Урал Лесовоз пошаговая сборка редуктор уралСкачать

Характеристики

Редуктор заднего моста Урал (49 зубьев, 13 отверстий крепления, старого образца), относится к разделу Каталога запчастей: Редуктор главной передачи.

Данный узел представляет собой промежуточное устройство, которое входит в состав трансмиссии машины.

Редуктор заднего моста – это технически сложный узел, который состоит из взаимодействующих между собой подвижных деталей. Устройство принимает участие в передаче мощности от мотора к колесам.

Редуктор принимает крутящий момент от связки ДВС — КПП — раздаточная коробка, понижает частоту вращений и передает нагрузку на трансмиссионную систему (межколесный дифференциал, который распределяет момент на ведущие колеса в определенной пропорции).

В состав редуктора входят две основные части – межколесный дифференциал и главная передача.

В конструкцию заднего редуктора Урал (арт. 375-2402010) входят следующие основные детали:

• шестерни редуктора (3 шт.), влияющие на передаточное число;
• дифференциал в сборе (49 зубьев);
• подшипники;
• фланец крепления карданного вала.

Купить редуктор заднего моста Урал-4320 (Урал-5557) под каталожным номером 375-2402010 можно с помощью заявки на сайте либо позвонив по телефону нашим менеджерам.

Доставка по всей РФ ведущими транспортными компаниями GTD (КИТ), Деловые Линии, РАТЭК, Байкал-Сервис, Энергия, ПЭК, а также Вы можете самостоятельно забрать товар с нашего склада.
