Снять подвесной подшипник карданного вала ваз 2107

Добро пожаловать!
Подшипники – они бывают двух типов, первый тип это подшипники скольжения, а второй тип подшипники качения которые чаще всего и встречаются во всех узлах и агрегатах, вообще подшипники играют очень важную роль если они используются в каких либо механизмах и подвесной подшипник далеко не малую роль играет при работе карданного вала, если он будет изношен и резина будет твёрдая как камень у него, тогда появятся большие вибрации по кузову которые будут происходить как во время езды, так и когда машина стоять заведённой будет, ну и конечно же если машина сильно гружёная или если у неё был даже немного занижен клиренс, то подвесной подшипник в этом очень большую роль играет и если он будет испорчен, то настраивайтесь на то, что даже при самой незначительно просадки в подвески авто, кардан начнёт бить об кузов.

Примечание!
Чтобы произвести замену этого подшипника на авто, понадобится не малое количество инструментов, самое главное запаситесь: Гаечными, накидными и такого же рода ключами, если есть в Вашем арсенале вороток с накидными головками то его тоже возьмите, а так же понадобится молоток из мягкого металла, керосин или что то наподобие, кроме того спец. щипцы нужны будут при помощи которых стопорные кольца чашек крестовин снять придётся, а так же смотровая яма, универсальный съёмник и клещи по типу «Кобра»!

Краткое содержание:

Где находится подвесной подшипник?
Подвесной подшипник находится в самой центральной части карданного вала (см. фото ниже), а закреплён он при помощи поперечены к кузову автомобиля (Правильнее будет так: Поперечина приворачивается гайками к кузову, а к поперечине уже крепиться подшипник при помощи двух болтов центральных), чтобы данный подшипник снять, придётся и карданным валом заняться (Он снят должен быть, по другому этот подшипник Вы не замените), а затем вооружившись съёмником, подшипник без труда можно будет спрессовать с вала на котором он находится и произвести его замену.

Когда нужно менять подвесной подшипник?
Подшипник состоит из следующих элементов: Во-первых сам подшипник качения, а во-вторых из резиновой части которая этот подшипник облегает, так вот со временем резина затвердевает и из-за того что она грубая стала, все колебания при вращении карданного вала просто не будут гаситься за счёт этой резины, из-за этого появятся такие проблемы как излишняя вибрация по кузову и ещё крестовины по раньше выйти из строя могут, поэтому даже при покупке нового подшипника обращайте внимание на эту резину, она должна быть эластичная, в противном случае купите подшипник в другом каком ни будь месте или от другого производителя, что касаемо самого подшипника, со временем у него появляется люфт и он заедать начать может (При покупки нового это тоже учитывайте, даже малейший люфт или заедание, не допустимо), если появиться люфт то тяжёлые удары будут идти по кузову при трогании автомобиля с места или после переключения передач, ну и конечно же вибрации, что касаемо заеданий, то это можно увидеть только сняв подшипник или просто залезьте под автомобиль и карданный вал по вращайте, закусываний быть в районе подшипника не должно, в противном случае он меняется на новый.

Видео:Замена подвесного подшипника и крестовины ВАЗ 2106Скачать

Как заменить подвесной подшипник на ВАЗ 2101-ВАЗ 2107?

1. В начале самом снять карданный вал обязательно будет нужно с машины, чтобы было гораздо удобней работать с подвесным (Как снять, читайте «в этой статье»), после того как это будет завершено, в центральной части разъедините между собой две вилки карданного вала и одну часть отложите в одну сторону, а другую часть в другую (см. пункт 2 и 3 «здесь»), на этом основная работа закончена и если у Вас есть спец. съёмник то завершающую часть закончить не составит Вам труда никакого.

Читайте также: Муфта карданного вала мерседес 221

2. Теперь когда всё снято, откручивайте но не до конца (Прямо на кончике оставьте) центральную гайку которая подвесной на валу крепит, затем берите съёмник и с помощью него как это на маленьком фото показано, выпрессуйте одну из вилок (Ту самую за которой подвесной располагается) и отворачивайте гайку до конца и снимайте вилку.

Примечание!
Обратите внимание на маленькое фото выше, там используется молоток, его нужно будет применять в том случае если вилка не захочет сниматься (Заржавела и тому подобное), пару ударов молотком (Помочь съёмнику будет нужно) и считайте что вилка снята с вала!

3. И в завершение отверните два болта (Они рядом друг с другом находятся) которые поперечину крепят к промежуточной опоре и после чего снимите её (см. фото 1), затем обоприте промежуточную опору вместе с подшипником на два уголка или что то наподобие этого и через головку, сбейте подшипник с промежуточного вала (см. фото 2), на этом подвесной подшипник в сборе снят с вала, если Вы будете менять чисто один подшипник (Лучше всё в сборе замените), то его отделить от остальной части будет нужно, он держится при помощи стопорного кольца (Перед этим грязеотражатели снимите) которое нужно зацепить спец. приспособлением для снятия стопорных колец (см. фото 3), а после проделанного, подходящей по размеру головкой выбейте подшипник (см. фото 4) и произведите установку нового в обратном порядке.

Примечание!
Если подвесной Вы не сможете снять посредством его выбивания, то в этом случае его будет нужно разрезать, болгарка Вам в помощь, но только если решитесь это сделать, будьте осторожны не повредите вал и кстати, отдельно в таком случае заменить подшипник Вы уже не сможете (Только подвесной в сборе)!

4. Устанавливается подвесной в обратном порядке, в новые подшипники очень редко кладут хорошее количество смазки, в основном чуть чуть положат и всё, это экономия такая, если Вы не хотите постоянно лазить в автомобиль, то рекомендуем Вам добавить в подшипник ещё дополнительной смазки, какую смазку лучше добавлять смотрите на своё усмотрение, потому что в подшипники люди добавляют очень разную смазку и кому то нравится одного типа, а кому то другого, поэтому чтобы не возникало разногласий, добавляйте смазку на своё усмотрение и кстати, посмотрите для наглядности ролик ниже, в нём конечно же не подвесной подшипник показан но точно такой же подшипник качения, куда добавлять смазку, в этом ролике и смотрите.

Дополнительный видео-ролик:
Как быстро произвести замену подвесного, рассказывается в ролике чуть ниже:

Видео:Замена подвесного подшипника без снятия крестовиныСкачать

Простая замена крестовины и подвесного подшипника ВАЗ 2107

Сегодня классики на наших дорогах все меньше и меньше и за последние несколько лет ко мне ни одна на ремонт не приезжала. Поэтому, когда с утра появился клиент на старенькой семерке и предложил заменить крестовины и подвесной я не смог отказаться из-за накативших воспоминаний.

Но это все лирика, а сегодня нам предстоит замена крестовины карданного вала ВАЗ 2107 ну и до кучи подвесного подшипника, все равно разбирать. Основные признаки износа крестовины это характерный звонкий щелчок при трогание а так же вибрация.

Видео:Замена опоры карданного вала для а/м ВАЗ 2101-2107Скачать

Инструмент и приспособления

Самый главный инструмент — это двулапый съёмник, так же понадобится съемник стопорных колец, ключ и головка на 13, 17 и 22 и плоская отвертка.

Видео:Вибрация карданного вала которая связанна с подвесным.Скачать

Демонтаж карданного вала

Для начала ставим две метки на кардане и хвостовике, чтобы при сборке все поставить на своё место. Я использую обычный канцелярский штрих. Откручиваем четыре гайки на 13, если болты начнут проворачивается их легко можно заклинить, вставив плоскую отвертку (место установки показано зеленой стрелкой). Болты там хитрые без граней.

Читайте также: Валов в а поговорить

Откручиваем четыре гайки на 13 защитного кожуха и снимаем его.

Откручиваем подвесной подшипник с двух сторон.

Далее демонтируем предохранительную планку.

По правилам мы должны отсоединить кардан в сборе от эластичной муфты (джубы), но что бы не откручивать три болта на 17 можно просто ослабить болт и вытащить кардан из шлицов.

Далее все было бы все очень просто если бы все запчасти не прикипели к друг другу. Хорошо, что есть чудная вэдэшка.

Видео:"ГТ" Замена подвесного подшипника на ВАЗ классика.Скачать

Меняем крестовину и подвесной подшипник

Снимаем все стопорные кольца, их по четыре на каждую крестовину. Так же ставим метки на разъединяемых деталях.

Выбиваем старую крестовину. Через оправку по чашке игольчатого подшипника крестовины наносим несколько ударов молотком до того момента как чашка с противоположной стороны не вывалится. Разворачиваем на 180 градусов и так же через оправку бьем по крестовине пока вторая чашка не выйдет. Разъединяем кардан и повторяем данную процедуру.

Замена подвесного подшипника

Откручиваем гайку крепящею вилку карданного шарнира.

С помощью съемника спрессовываем вилку карданного вала.

Далее так же съемником демонтируем подвесной подшипник. Для удобства я срезал наружную часть обычным ножом, разогревая его предварительно газовой горелкой, так проще режется резина.

После ставим на место новый подшипник и вилку, затягиваем гайку.

Устанавливаем новую крестовину карданного вала

С двух сторон аккуратно снимаем игольчатые подшипники, один вставляем в вилку и немного осаживаем его внутрь в него вставляем крестовину. С противоположной стороны вставляем второй игольчатый подшипник и аккуратно через оправку подбиваем его молотком пока он не пройдет паз для стопорного кольца. Ставим стопорное кольцо и с обратной стороны повторяем тоже самое. Половина работы сделана.

Повторяем те же манипуляции еще раз.

На фото игольчатый подшипник не запрессован полностью на крестовину.

Все очень просто)) На замену двух крестовин и подвесного подшипника ушло три часа времени.

Удачи на дорогах. Ни гвоздя, ни жезла.

Видео:КАРДАННЫЙ ВАЛ.ЧТОБ НЕ БЫЛО ВИБРАЦИИ!!!Скачать

Подвесной подшипник карданного вала ВАЗ 2107 (2105, 2106, 2101) — замена с фото и видео

Подвесной подшипник ВАЗ 2107 служит опорой для карданного вала автомобилей с задним приводом, таких как ВАЗ 2101-2107 (в том числе инжектор). Сам кардан предназначен для передачи крутящего момента от коробки передач к редуктору заднего моста, который в свою очередь передаёт момент колёсам.

Вал является важным элементом «ходовки» автомобиля, поэтому замена подвесного подшипника на ВАЗ 2107 требуется сразу, как только появятся признаки поломки опоры.

В случае откладывания ремонта вы рискуете дальнейшими последствиями, так как у кардана появится дисбаланс, его заклинит, так же неисправный кардан становится причиной повреждения смежных узлов трансмиссии.

В данном материале представлено подробная инструкция о том, как правильно менять подвесной подшипник карданного вала ВАЗ 2107, как проверить, определить его неисправность, выбрать производителя по цене и качеству.

Видео:Замена крестовин ВАЗ 2101 - 2107 "Классика"Скачать

Признаки неисправности подвесного подшипника ВАЗ 2107 и как проверить карданный вал своими руками

Первые признаки неисправности и износа подвесного подшипника ВАЗ 2107 (ПП) — это вибрация и стук кардана в начале движения автомобиля. После разгона авто, стук постепенно исчезает, переходя в вибрацию с шумом. Если с балансировкой оси ранее не возникало проблем, а стуки внезапно появились, то сразу необходимо сделать диагностику ПП.

Диагностирование выполняется в следующем порядке:

1. Установите авто на эстакаду, подъёмник или яму;
2. Под автомобилем найдите кардан;

1. Проверьте люфт ПП, перемещая деталь руками в осевом направлении — свободный ход не допускается;
2. Покрутите кардан и послушайте, как работает подшипник — вибрация, перекаты, скрежет, стук не допускаются;
3. Осмотрите корпус изделия, в том числе герметичность уплотнений подшипника — вытекание смазки не допускается;
4. Убедитесь, что крепление подвесного подшипника с кронштейном не ослаблено;
5. В представленных видео показано, как гудит подвесной подшипник ВАЗ 2101-2107 (инжектор), а так же как определить неисправность промежуточной опоры.

Читайте также: Как регулировать частоту вращения вала электродвигателя

Видео: «Как гудит подвесной подшипник»

Видео: «Как проверить опору кардана»

Видео:Диагностика карданного вала ВАЗ классика, Жигули.Скачать

Как поменять подвесной подшипник на ВАЗ 2107: устройство узла, инструкция по снятию и установке нового

Чтобы провести грамотную замену узла, обязательно ознакомьтесь с устройством карданного вала. Для автомобилистов впервые встречающихся с такой проблемой перед снятием и разборкой кардана рекомендуется распечатать или сохранить схему. На первой картинке обозначены составляющие детали с каталожными номерами, на второй схеме детально показан кардан.

Подготовьте инструменты по списку:

• Набор ключей накидных с трещоткой (13, 17, 19);
• Съемник с двойным захватом (по возможности);
• Молоток, зубило (чтобы провести замену подвесного подшипника без съемника);
• Отвёртка, монтировка;
• Острый нож;
• Круглогубцы для снятия стопорных колец;
• Набор головок для монтажа/демонтажа крестовины с игольчатыми роликоподшипниками;
• Динамометрический ключ;
• Тиски (желательно).

Видео:ЗАМЕНА КРЕСТОВИН И ПОДВЕСНОГО ПОДШИПНИКА ВАЗ 2106 (КЛАССИКА)Скачать

Как снять карданный вал и подвесной подшипник ВАЗ 2107

1. Чтобы снять кардан вместе с ПП, сначала откручиваем фланец карданного шарнира, отсоединяем деталь от редуктора заднего моста. Чтобы кардан не проворачивался, застопорите его монтировкой или отвёрткой.

1. Теперь откручиваем крепление подвесного подшипника у ВАЗ 2107, а именно две гайки 17 мм поперечного кронштейна ПП.

1. Снимаем карданную передачу, так как показано на фото, используя монтировку. Далее так же необходимо поставить метки в точках.

1. Извлекаем крестовину. Сначала круглогубцами снимаем стопорные кольца из вилок карданного шарнира.
2. Потом аккуратно молотком выбиваем игольчатые роликоподшипники через головку, обычно они выходят без затруднений.

1. Далее снимаем вилку шарнира карданной передачи, которая препятствует демонтажу опоры. Ниже представлены два способа снятия: 1) ударный, используя зубило с молотком; 2) безударный, с помощью съёмника.

1. Переходим к демонтажу ПП. Сначала требуется освободить подшипник от корпуса с резиновой вставкой внутри — которую вырезаем острым ножом.
2. После того как убрали корпус, останется спрессовать ПП. Применяем съемник или зубило с молотком. По завершению операции переходим к замене подшипника.

Как заменить подвесной подшипник на ВАЗ 2107 своими руками

1. Для правильной замены подвесного подшипника сначала наносим на шлицы кардана смазку «ШРУС», а затем устанавливаем на вал нижнюю шайбу.
2. Теперь надеваем подвесной подшипник, ориентируя стопорным элементом вверх (стараться без перекосов).

1. Подберите накидную головку, внутренний диаметр которой больше диаметра шлицев. Наставьте оправку на торец внутренней обоймы подшипника, далее надо запрессовать опору в упор до шайбы.
2. Теперь вставляем вилку на посадочную поверхность и напрессовываем, описанным выше способом.

Сборка и установка вала кардана ВАЗ 2101-2107 своими руками

Следующая операция после установки ПП на вал — это сборка кардана. Начинается процесс сборки с монтажа крестовины.

1. Сначала смазываем игольчатые элементы качения (даже если купили новые), используем «ШРУС».
2. Вставляем крестовину игольчатые роликоподшипники, затем в отверстия установленной вилки. Порядок выполнения операций наглядно показан на фото.

1. Залепляем крестовину стопорными кольцами с четырех сторон. Затем устанавливаем кардан, соблюдая поставленные ранее отметки. Процесс замены завершен.

Видео:Подвесной подшипник ВАЗ 2107. Выбор. Советы.Скачать

Подвесной подшипник карданного вала ВАЗ 2107: размеры, цены, как выбрать, какой купить

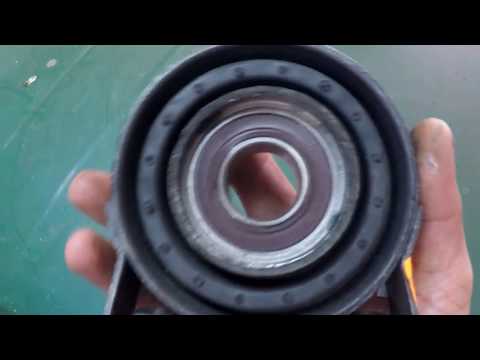

Конструкция промежуточной опоры карданного вала ВАЗ 2101 — ВАЗ 2107 состоит из шарикового однорядного радиального подшипника закрытого типа со смазкой, который находится внутри корпуса изготовленного из металла и резины. Закреплён шарикоподшипник стопорным колечком. На корпусе ПП имеется крепеж в виде скобы с отверстиями.

1. по ГОСТ 6-180605;
2. по ISO 62305.2RS;
3. Заводской (серийный или каталожный) номер подвесной опоры ВАЗ 2107: 2105-2202078.

Подвесной подшипник ВАЗ 2107 для замены, цены которых представлены в таблице, выбирают исходя из рекомендаций опытных авто слесарей и работников СТО.

Ниже представлен перечень предпочтительных производителей для покупки детали. На вопрос «Сколько стоит подвесной подшипник для ВАЗ 2107?» подробно ответит данная таблица. Обратите внимание на фотографии оригинальных ремонтных комплектов представленных в списке.
