ШРУС (шарнир равных угловых скоростей) — механизм, позволяющий передавать крутящий момент между несоосными валами. Устройство активно используется на автомобилях переднеприводной компоновки. На каждом валу, выходящем из коробки передач их два — внутренний и внешний. Ремонт невозможен, при поломке узла его меняют в сборе.
Видео:Как снять шрус с Ваз 2109Скачать
В каких случаях требуется замена внутреннего ШРУСа
Замена внутреннего ШРУСа на переднеприводных автомобилях ВАЗ требуется при наличии следующих признаков:
- Хруст и стуки при движении и разгоне по прямой;
- Вибрация и толчки при переключении передач;
- Значительный люфт при пробе рукой;
- При полном выходе «гранаты» из строя — невозможность дальнейшего движения автомобиля.
» alt=»»>
Основной причиной неисправности «гранаты» ВАЗ является попадание воды и грязи через отверстие в порванном пыльнике. Вторая возможная причина поломки — резкое нажатие на «газ» при полностью выкрученных колесах, правда в этом случае рискуете убить внешнюю а не внутреннюю гранату.
Помимо вышесказанного, замена внутреннего ШРУСА на моделях ВАЗ—2110 и прочих, может понадобиться при низком качестве установленного ранее шарнира.
Видео:как выбить наружную гранату автомобиля без съёмникаСкачать
Замена внутреннего ШРУСа своими руками
» alt=»»>
Процедура замены «гранаты» одинакова для всей переднеприводной линейки ВАЗ, начиная с 2108, и заканчивая ВАЗ-2115, «калина», «приора», «гранта». Перед тем, как снять внутренний ШРУС, с КПП сливают масло. Далее действуют по следующему алгоритму:
- Расконтривают и выкручивают ступичную гайку. Чтобы облегчить работу, на ключ следует надеть отрезок трубы длиной около 1 метра.
- Нужную сторону автомобиля вывешивают на домкрате или подъемнике.
- Снимают колесо.
- Вынимают шайбу, расположенную под местом установки ступичной гайки.
- Отсоединяют рулевой наконечник.
- Производят извлечение ШРУСа из ступицы.
- Поддев монтировкой, извлекают привод и внутренний шарнир из КПП.
На заметку: при одновременном удалении обоих приводов на их место следует установить подходящую по размеру оправку.
Как поменять «гранату» при снятом приводе? Для этого вал зажимают в тисках, ослабляют хомуты и снимают пыльник. После этого ударами молотка сбивают шарнир со шлицов.
Новый ШРУС следует набивать, нанося легкие удары молотком по его торцу. Для этого лучше использовать деревянную киянку. Предварительно «гранату» набивают специальной смазкой.
Перед установкой нового шарнира равных угловых скоростей необходимо очистить его посадочное место от старой смазки и установить новый пыльник. Сборка проводится в обратной последовательности.
Ремонт считается оконченным после успешных ходовых испытаний. При этом со стороны привода не должно быть никаких посторонних звуков во всех режимах движения автомобиля.
Видео:Как самому снять ШРУС с приводного валаСкачать
Замена и ремонт пыльника
Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео.
» alt=»»>
Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.
Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).
Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.
На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.
Видео:Самый правильный способ снятия шрусов с КППСкачать
Ремонт ШРУС
Как было сказано выше, шарнир не подлежит ремонту. Условно к числу ремонтных мероприятий можно отнести промывку «гранаты» после езды с поврежденным пыльником.
Промывку производят тогда же, когда осуществляется замена поврежденного пыльника на гранате. Шарнир аккуратно сбивают с вала, осматривают на предмет повреждений и тщательно отмывают от попавшей грязи и смазки в бензине или керосине.
После промывки узел набивают смазкой и монтируют на место, предварительно установив пыльник. Процедура имеет смысл только в том случае, если явных признаков неисправности шарнира не возникало.
Хрустящая или стучащая деталь однозначно нуждается в замене, поскольку на рабочих поверхностях внутренней обоймы образуется выработка, и остановить разрушение уже не представляется возможным. Дальнейшая эксплуатация автомобиля может оказаться опасной для водителя и других участников дорожного движения.
Видео:Как заменить наружный шрус на Лада Гранта | Автосервис Балаково | Аврора ServiceСкачать
Приводы передних колес автомобилей Лада Гранта/Калина
Приводы передних колес Лада Гранта/Калина передают крутящий момент от коробки передач к передним ведущим колесам независимо от угла поворота колес и положения подвески.
Каждый привод состоит из двух шарниров равных угловых скоростей (ШРУС) и вала, соединяющего шарниры. Короткий вал левого привода изготовлен из стального прутка, длинный вал правого привода — из стальной трубы.
При помощи шлицевого соединения хвостовик корпуса внутреннего шарнира соединен с полуосевой шестерней дифференциала. Шарнир передает крутящий момент на вал привода независимо от угла между корпусом шарнира и валом.
Читайте также: Приводных валов для опель
Внутренний ШРУС Лада Калина/Гранта ВАЗ-2190 устроен так, что он не только передает крутящий момент под различными углами, но и допускает взаимное осевое перемещение корпуса шарнира и вала привода подвески во время движения.
Наружный шарнир передает крутящий момент от вала привода к ступице ведущего колеса, с которой он соединен при помощи шлицевого соединения.
Шлицевой конец корпуса наружного шарнира крепится к ступице при помощи гайки. Шарниры защищены от попадания в них грязи и влаги защитными резиновыми чехлами, закрепленными при помощи стальных ленточных хомутов.
Рис.24. Детали левого привода Лада Гранта/Калина
1 — гайка ступицы; 2 — упорная шайба гайки; 3 — корпус наружного шарнира; 4 большой хомут чехла наружного шарнира; 5 – защитный чехол наружного шарнира; 6 — малый хомут чехла наружного шарнира; 7 — вал привода; 8 – малый хомут чехла внутреннего шарнира; 9 – защитный чехол внутреннего шарнира; 10 — большой хомут чехла внутреннего шарнира; 11 — корпус внутреннего шарнира; 12 — стопорное кольцо хвостовика внутреннего шарнира; 13 — внутренняя обойма внутреннего шарнира; 14 — шарики внутреннего шарнира; 15 — сепаратор внутреннего шарнира; 16 — фиксатор внутреннего шарнира; 17 – стопорное кольцо обоймы внутреннего шарнира; 18 – упорное кольцо обоймы внутреннего шарнира; 19 — упорное кольцо обоймы наружного
шарнира; 20 – стопорное кольцо обоймы наружного шарнира; 21 — внутренняя обойма наружного шарнира; 22 — шарики наружного шарнира; 23 — сепаратор наружного шарнира
Вал правого привода длиннее и изготовлен из трубы.
Срок службы привода зависит от состояния его шарниров. Шарниры достаточно долговечны и при условии бережной эксплуатации автомобиля могут прослужить более 100 тыс. км. Как правило, наружные шарниры приводов выходят из строя раньше внутренних.
Срок службы шарниров сокращают активный стиль вождения, вмешательство в конструкцию подвески автомобиля Лада Калина/Гранта ВАЗ-2190 (установка прокладок между кузовом и телескопическими стойками), но более всего — повреждение их защитных резиновых чехлов.
При разрыве чехла вода, и грязь попадают во внутреннюю полость шарнира. В результате из шарнира вымывается смазка, ускоряется его износ.
Разрыв защитного чехла может произойти в результате естественного старения резины и механического повреждения (при движении автомобиля в глубокой колее; когда передние колеса автомобиля «зарываются» в грунт, песок или обледенелый снег; в результате замерзания льда или застывания глины на чехле наружного шарнира).
При разрыве чехла в неблагоприятных условиях (грязь, пыль, снег) шарнир может прийти в негодность за несколько десятков километров. Поврежденный защитный чехол можно заменить, если неисправность обнаружена до того, как шарнир вышел из строя. При этом шарнир необходимо разобрать, промыть и заложить новую смазку.
Об износе наружного ШРУС Лада Гранта/Калина могут свидетельствовать щелчки в районе ступицы переднего колеса при движении в крутом повороте.
По мере износа шарнира щелчки будут усиливаться и довольно быстро перерастут в постоянный хруст, даже при движении по прямой. Несвоевременный ремонт приведет к разрушению шарнира.
Проверять техническое состояние шарниров следует через каждые 10 — 15 тыс. км. Лучше всего эту процедуру совместить с заменой масла, когда автомобиль будет находиться на эстакаде или смотровой яме.
Проверка привода колеса Лада Калина/Гранта ВАЗ-2190:
– Подготавливаем автомобиль к выполнению работы вывешиваем на подставках передние колеса автомобиля и включаем нейтральную передачу.
– Осматриваем защитные чехлы шарниров приводов, убеждаемся в их целостности и отсутствии утечки смазки из них.
– Устанавливаем колеса в направлении прямолинейного движения. Рукой перемешаем и вращаем валы приводов в разных направлениях. Таким образом убеждаемся в отсутствии люфтов между деталями приводов.
– Вращая руками передние колеса, проверяем валы приводов на отсутствие биения.
– Поочередно поворачивая передние колеса то в одну, то в другую сторону и вращая их, убеждаемся в отсутствии посторонних звуков (стуков и хруста) в наружных и внутренних шарнирах.
– У исправного шарнира наличие посторонних звуков при работе или люфтов между деталями недопустимо. Неисправный шарнир следует заменить (либо отдельно, либо весь привод в сборе). Порванный чехол следует заменять только в том случае, если шарнир исправен.
Замена привода переднего колеса Лада Гранта/Калина
Работы по замене привода переднего колеса Лада Калина/Гранта ВАЗ-2190:
– Снимаем брызговик двигателя.
– Сливаем масло из коробки передач.
– Снимаем колпак ступицы и ослабляем затяжку гайки ступицы.
– Ослабляем затяжку болтов крепления колеса.
– Устанавливаем автомобиль на надежную подставку и снимаем переднее колесо.
– Ослабляем затяжку трех самоконтрящихся гаек крепления верхней опоры стойки подвески и отворачиваем гайки на несколько оборотов.
Читайте также: Смазка для крестовин карданных валов 158
– Отворачиваем два болта крепления шаровой опоры к поворотному кулаку.
– Окончательно отворачиваем гайку ступицы колеса.
– Извлекаем хвостовик наружного шарнира из ступицы. При необходимости выбиваем его через деревянный брусок или выпрессовываем при помощи универсального трёхзахватного съемника.
– При снятии левого привода поворачиваем рулевое колесо до упора вправо; при снятии правого привода поворачиваем рулевое колесо до упора влево.
– Вынимаем тормозной шланг из кронштейна на стойке подвески. Осторожно, не допуская сильного натяжения тормозного шланга, оттягиваем нижнюю часть стойки наружу, извлекаем хвостовик наружного шарнира из ступицы и осторожно опускаем привод на поперечный рычаг подвески.
– Используя монтажную лопатку как рычаг (упираясь ее концом в торец корпуса внутреннего шарнира), сдвигаем шарнир в наружную сторону, преодолевая сопротивление стопорного кольца.
– Поддерживая внутренний ШРУС аккуратно (стараясь не повредить шлицами хвостовика шарнира сальник привода) извлекаем шарнир из коробки передач и снимаем привод в сборе с автомобиля Лада Гранта/Калина.
– Заменяем стопорное кольцо шлицевого хвостовика корпуса внутреннего шарнира новым.
– Наносим пластичную смазку на шлицевую и гладкую поверхности хвостовика.
– Аккуратно вставляем хвостовик в сальник, стараясь не повредить шлицами вала рабочую кромку сальника. При этом направляем стопорное кольцо зазором вверх.
– Энергично вставляем привод в коробку передач и обязательно убеждаемся, что стопорное кольцо хвостовика внутреннего шарнира надежно зафиксировалось и привод не выдвигается из картера коробки передач.
– Дальнейшую работу выполняем в последовательности, обратной разборке.
– При сборке необходимо установить новую гайку ступицы.
Наружный ШРУС привода колес Лада Гранта/Калина
Операции по замене наружного ШРУС привода передних колес Лада Калина/Гранта ВАЗ-2190:
– Концы всех четырех хомутов внутреннего и наружного шарниров на обоих валах направлены в сторону, противоположную вращению приводов при движении вперед.
– Для обеспечения правильной сборки, если хомуты будут использоваться повторно, маркером наносим на них метки, указывающие направление вращения.
– Большими раздвижными пассатижами или специальными щипцами сжимаем большой хомут и при помощи шлицевой отвертки разъединяем замок хомута.
– Таким же способом снимаем малый хомут защитного чехла наружного шарнира.
– Шлицевой отверткой поддеваем и снимаем защитный чехол с корпуса наружного ШРУС Лада Гранта/Калина.
– Поврежденный чехол можно удалить, разрезав его ножом.
– При выполнении следующей операции, если шарнир будет использоваться повторно, нельзя наносить удары по сепаратору или корпусу шарнира.
– Закрепляем вал привода в тисках. Нанося удары по внутренней обойме шарнира через выколотку из мягкого металла, спрессовываем наружный шарнир с вала привода.
– Шлицевой отверткой поддеваем и снимаем со шлицев вала привода стопорное кольцо.
– При помощи съемника наружных стопорных колец снимаем упорное кольцо.
– Снимаем защитный чехол с вала привода.
– Промываем ШРУС Лада Гранта/Калина в керосине, вытираем чистой тканью и даем высохнуть.
– Чтобы не повредить новый чехол при установке, обматываем шлицы вала скотчем или изоляционной лентой.
– Надеваем на вал новый защитный чехол, сдвигаем его к центру вала и удаляем скотч.
– Закрепляем вал привода в тисках вертикально. Устанавливаем на шлицевой конец вала упорное кольцо.
– Аналогично устанавливаем стопорное кольцо.
– Смазываем шлицы вала смазкой для ШРУС Лада Калина/Гранта ВАЗ-2190.
– Устанавливаем шарнир на шлицевой конец вала. Через деревянный брусок запрессовываем шарнир на вал до его фиксации стопорным кольцом. Для наружного шарнира необходимо 40 г смазки.
– Заполняем шарнир смазкой для шарниров равных угловых скоростей. Оставшуюся часть (от 40 г ) смазки закладываем в защитный чехол.
– Сдвигаем защитный чехол в сторону шарнира так, чтобы большой уплотнительный пояс защитного чехла был полностью надет на корпус шарнира, а малый уплотнительный пояс встал в проточку вала.
– Приподняв уплотнительный пояс малого диаметра шлицевой отверткой, выпускаем из внутренней полости чехла воздух.
– При помощи больших раздвижных пассатижей или специальных клещей для установки хомутов и шлицевой отвертки устанавливаем большой и малый хомуты защитного чехла.
– Хомуты устанавливаем с учетом направления вращения привода. Наружный конец хомутов должен быть направлен в сторону, противоположную вращению привода при движении вперед.
– Перед установкой собранного привода на автомобиль обязательно поставьте новое стопорное кольцо на шлицевой хвостовик внутреннего шарнира.
– Устанавливаем привод в сборе на автомобиль.
Внутренний ШРУС привода колеса Лада Гранта/Калина
Операции по замене внутреннего ШРУС привода передних колес Лада Калина/Гранта ВАЗ-2190:
– Закрепляем привод в сборе в тисках и специальными клещами или раздвижными пассатижами снимаем большой и малый хомуты защитного чехла.
Читайте также: Автомобильный компрессор new galaxy с фонарем с
– Шлицевой отверткой поддеваем и снимаем защитный чехол с корпуса внутреннего шарнира.
– Поврежденный чехол можно удалить, разрезав его ножом.
– При выполнении следующей операции, если шарнир будет использоваться повторно, нельзя наносить удары по сепаратору или корпусу шарнира.
– Закрепляем вал привода колеса Лада Калина/Гранта ВАЗ-2190 в тисках. Нанося удары молотком через выколотку из мягкого металла по внутренней обойме шарнира, сбиваем шарнир с вала привода.
– Снимаем стопорное и упорное кольца, аналогично тому, как это показано на наружном шарнире.
– Снимаем защитный чехол с вала привода.
– Промываем шарнир в керосине, вытираем чистой тканью и даем высохнуть.
– Закрепляем в тисках вал привода в вертикальном положении.
– Наматываем скотч (или изоляционную ленту) на шлицы вала, надеваем на вал новый защитный чехол, сдвигаем чехол к середине вала и удаляем скотч.
– На правом приводе выворачиваем чехол наизнанку на вал.
– Устанавливаем на шлицевой конец вала новое упорное кольцо.
– При помощи шлицевой отвертки устанавливаем на вал новое стопорное кольцо.
– Наносим на шлицы вала смазку для ШРУС Лада Гранта/Калина.
– Надеваем внутреннюю обойму шарнира на шлицы вала. Выравниваем корпус шарнира с осью вала. Ударами молотка через деревянный брусок напрессовываем шарнир на вал до полной установки стопорного кольца.
– Для внутреннего шарнира необходимо 80 г смазки.
– Заполняем шарнир смазкой для ШРУС, а оставшуюся часть смазки (от 80 г ) закладываем в защитный чехол.
– Надеваем большой уплотнительный пояс защитного чехла на корпус шарнира, а малый уплотнительный пояс чехла устанавливаем в проточку вала.
– Приподняв малый уплотнительный пояс чехла при помощи тонкой шлицевой отвертки, выпускаем воздух из внутренней полости защитного чехла.
– При помощи специальных клешей или больших раздвижных пассатижей устанавливаем большой и малый хомуты защитного чехла.
– Перед установкой собранного привода на автомобиль обязательно поставьте новое стопорное кольцо на шлицевой хвостовик внутреннего шарнира.
– Устанавливаем привод в сборе на автомобиль.
Замена наружного ШРУС для Лады Гранта
Все же решился сегодня менять ШРУС. так как потом времени не будет. Сделал фото отчет, подробный на сколько смог.
пока машина еще с колесом расслабляем ступичную гайку при помощи головки на 30 и используем для усиления металлическую трубу.

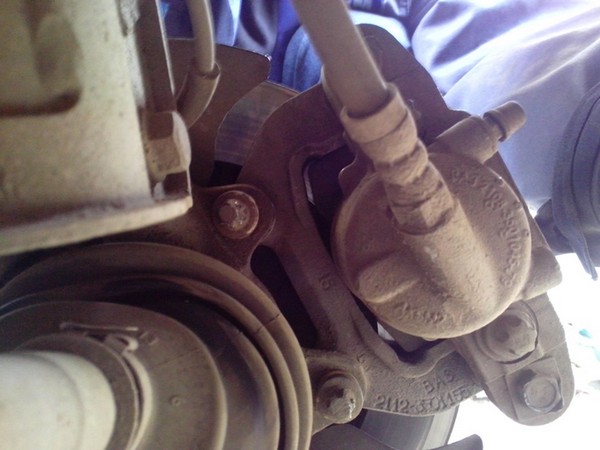

далее отворачиваем супорт в сборе. Некоторые скажут, что это делать не надо, ведь и так можно поменять гранату, но мне удобно, чтобы он не мешал мне.
потом отворачиваем два болта от шаровой опоры
потом расслабленную гайку ступицы отворачиваем до конца, и при помощи монтажки (маленькой выдерги) снимаем ступицу с шаровой и одновременно со ШРУСа
убираем пыльник с ШРУСа и убираем всю возможную смазку, чтобы меньше грязи было
и начинаем пробовать выбивать гранату молотком. И она поддалась вполне легко, не как в прошлый раз, мы ее били почти 2 часа.
снимаем старое стопорное кольцо.
это сравнение ШРУСа двух производителей, с права БЕЛМАГ, а слева производство АВТОВАЗ. Сразу видна разница, у АВТОВАЗа прокалка ШРУСа глубже, чем у БЕЛМАГ, что дает АВТОВЗу уже большой плюс. Будем надеяться, что новый ШРУС проходит хотя бы 30тыш км, а не как БЕЛМАГ всего 3000 км прошла до хруста. Стоимость ШРУС АВТОВАЗ 1500р, а БЕЛМАГ 1000р при этом в комплекте есть смазка шрус.
Заполняем весь подшипник ШРУСа смазкой.
Надеваем новый пыльник, и заполняем его остатками смазки ШРУС, и ставим новое стопорное кольцо. Если пыльник не хочет одеваться, то поможет отвертка, как вариант
На шрус накручиваем старую ступичную гайку
держим ШРУС ровно на приводе и ударом молотка по накрученной гайке забиваем ШРУС на место.
А нет! Возьмем молоток побольше – 2 точный удара и ШРУС сидит на своем месте.
Натягиваем пыльник и затягиваем хомуты на пыльнике.
При сборке узла делаем все в обратной последовательности, но не забываем все болты смазывать графитной смазкой, чтоб ни чего не прикепело ?
снимаем со старого ШРУСа кольцо АБС, для чего это нужно, а для того, что очень ограничен выбор ШРУСов с установленным кольцом АБС. В нашем городе я нашел, только АВТОВАЗ и БЕЛМАГ, хотя без кольца АБС есть куда больше производителей. Так вот, снятое кольцо АБС дает нам возможность натянуть его на обычный ШРУС и адаптировать его под АБС
Видео: «Замена пыльника наружного и внутреннего ШРУСА (гранаты)
КПП Лада Гранта
Разборка, сборка и ремонт коробки передач на автомобиле Лада Гранта
Подбор регулировочного
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
- Правообладателям
- Политика конфиденциальности
Механика © 2023
Информация, опубликованная на сайте, носит исключительно ознакомительный характер🔍 Видео
Съёмник наружного шруса, гранаты. Как снять шрус не снимая полностью привода.Скачать
Как снять ШРУС если заклинило стопорное кольцо.Скачать
КАК СНЯТЬ НЕ СНИМАЕМУЮ ГРАНАТУ, ШРУС ЕСЛИ ЗАКУСИЛО СТОПОРНОЕ КОЛЬЦО. ПРОСТОЙ МЕТОД СЪЕМА ШРУС.Скачать
Как подтянуть ручник Лада Гранта 2023Скачать
Не сбивается ШРУС. Правильная замена Шруса ошибки при замене. образец с мандео 3Скачать
Замена наружной гранаты ВАЗ 1117 КалинаСкачать
ВНУТРЕННИЙ ШРУС ПОШАГОВАЯ ЗАМЕНА НА ЛАДЕ 2108 - 15 , КАЛИНА, ГРАНТА, ПРИОРА и др. авто.Скачать
Как забить гранату шруса не задрав стопор.Скачать
ЗАМЕНА ШРУСА наружного и внутреннего (хруст, щелчки, вибрация, стук)Скачать
Разборка и сборка шруса (гранаты)Скачать
Замена ШРУСа (гранаты) в домашних условиях "по быстрому", на Тойота Авенсис.Скачать
Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114Скачать
Замена наружной гранаты ВАЗ 2112 ВАЗ 2110 ВАЗ 2111Скачать
Шрус , бесплатно продлить жизнь в два раза ! Один День в ГаражеСкачать
Замена гранаты на калине без особых хлопотСкачать
