Снятие датчика давления в шинах туарег

Видео:Что надо знать про датчик давления на Туарег № 5Q0907275BСкачать

Какие датчики давления стоят в покрышках Фольксваген Туарег

Стандартные датчики давления в шинах Volkswagen Touareg — специальное устройство, разработанное для постоянного контроля степени накачки шин. Система надежна и точна, что подтверждается использованием одинаковых приборов на авто 2010-2019/2020 годов.

Далее разберемся в типах модулей и их функциональности.

Видео:Как снять вентиль для датчика давленияСкачать

Устройство датчика и принцип работы

Конструктивно сенсор анализа давления воздуха и вентиль ниппеля — единое целое. На фото выше представлен стандартный модуль, устанавливаемый в большинстве модификаций. Такие устройства монтируются в колеса сборок 2011, 2019, 2020 годов.

Принцип действия заключается в следующей последовательности.

1. Сквозной ниппель пропускает воздух внутрь баллона и удерживает его внутри колеса.
2. На датчике имеется чувствительная мембрана. Элемент считывает давление и передает импульс на антенну.
3. Далее сигнал поступает на модуль TPMS, где считывается и конвертируется в понятные бортовому компьютеру величины.
4. В конце система выдает данные на дисплей, где пользователь видит состояние баллонов.

Если возникает поломка – ЭБУ выдает на экране соответствующее изображение.

Видео:Замена элемента питания в датчиках давления шин Volkswagen Touareg NFСкачать

Где находятся

В стандартном исполнении, датчики монтируются внутри баллона колеса. Благодаря совмещению с ниппелем расположить сенсор по-другому невозможно.

Видео:Сброс ошибки системы контроля давления в шинах VW Tiguan 2018Скачать

Датчики давления в покрышках Туарег: как проверить

Обычно сенсоры работают в течении 2-3 лет. После этого, истощается источник питания. Чтобы проверить, сколько осталось заряда в штатной батарейке, потребуется подключить к машине диагностический сканер.

Другие методики не позволяют точно определить оставшийся процент емкости питания. Самостоятельно установить срок службы сенсора не представляется возможным.

Видео:Замена батарейки в датчике давленияСкачать

Замена датчика накачки в резине Touareg

Чтобы правильно вытащить модуль анализа накачки колес машины — выполните последовательность действий.

• Спустить колесо.
• Предельно осторожно снять внешнюю сторону шины с диска.
• Открутить и полностью снять гайку, удерживающую ниппель на месте.
• Протолкнуть сосок во внутреннюю сторону диска и вынуть его.

Новый датчик устанавливается в обратной последовательности. Нужно соблюдать повышенную осторожность – сенсор легко повредить или нарушить. Это приведет к его полной потере работоспособности или неточности данных.
Указанная процедура верна для авто 2013, 2008, 2017 и других годов.

Видео:VW Tiguan.Прописываем датчики давления в шинахСкачать

Как прописать новые датчики

Прописывать нулевые сенсоры на автомобиле не требуется, система в течение 20 минут езды сама все распознает. Водителю сразу после замены нужно сесть в машину и проехаться по ровной дороге.

Читайте также: Шины maxxis vs5 victra suv 235 55 r20

Видео:Установка датчиков давления в шине HUFСкачать

Ошибка: появился значок неправильного давления в колесах Туарега

Если на приборке появился индикатор, первым делом проверьте накачку резины насосом или компрессором с манометром. Когда наддув правильный, следует проехать несколько километров по ровному полотну. Если индикатор не гаснет, проверяется работоспособность сенсора.

Заводской датчик имеет артикул 1010838. Найти новый сенсор можно по цене от 1300 руб/шт. Некоторые водители предпочитают покупать более дешевые аналоги, что зачастую негативно сказывается на их долговечности.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Видео:Установка датчиков давления в легкосплавный диск это просто.Скачать

Ремонт системы контроля давления воздуха в шинах
Шасси. Колеса и шины. Фольксваген Туарег 1

Видео:Датчики давления в шинах Volkswagen Touareg 2014-2020 (5Q0907275)Скачать

Компоненты системы контроля давления воздуха в шинах

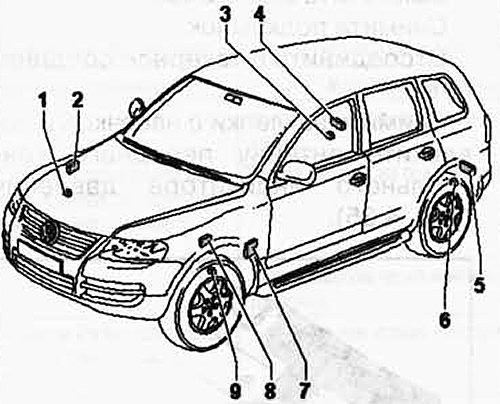

Рис. 4.31. Компоненты системы контроля давления воздуха в шинах:
1 — передний правый датчик давления в шинах; 2 — антенна для переднего правого контрольного индикатора давления; 3 — задний правый датчик давления в шинах; 4 — антенна для заднего правого контрольного индикатора давления; 5 — антенна для заднего левого контрольного индикатора давления; 6 — задний левый датчик давления в шинах ; 7 — блок управления системы контроля давления в шинах; 8 — антенна для переднего левого контрольного индикатора давления; 9 — передний левый датчик давления в шинах.

Видео:Хитрости датчика давления на Тигуан № 5Q0907275BСкачать

Снятие датчика давления в шине

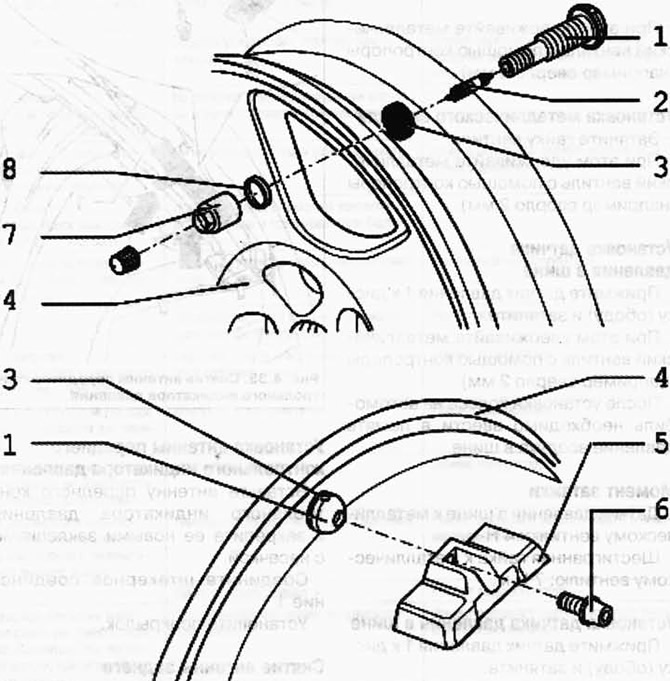

Рис. 4.32. Датчик давления в шине и металлический вентиль:
1 — металлический вентиль: 2 — золотник вентиля; 3 — уплотнительное кольцо; 4 — колесный диск; 5 — датчик давления в шине; 6 — винт Torx Т20; 7 — гайка; 8 — шайба.

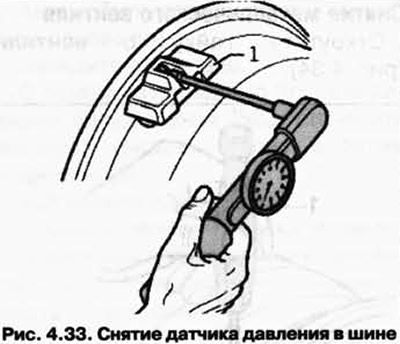

Открутите датчик давления в шине 1 (рис. 4.33).

При этом удерживайте металлический вентиль с помощью контропоры (например сверло 2 мм)

Видео:Датчик давления шин Фольксваген, Ауди, Порше, Шкода - отличить оригинал, хитрости установки привязкиСкачать

Снятие металлического вентиля

Открутите гайку с вентиля (рис. 4.34).

При этом удерживайте металлический вентиль с помощью контропоры (например сверло 2 мм).

Видео:Как открутить датчики давления в шинахСкачать

Установка металлического вентиля

При этом удерживайте металлический вентиль с помощью контропоры (например сверло 2 мм).

Видео:Замена вентилей датчиков давления в шинахСкачать

Установка датчика давления в шине

Прижмите датчик давления 1 к диску (ободу) и затяните.

При этом удерживайте металлический вентиль с помощью контропоры (например сверло 2 мм).

После установки колеса на автомобиль необходимо ввести в память давление воздуха в шине.

Видео:Датчик давления в шинах Tiguan 2. Свои настройкиСкачать

Момент затяжки

Датчик давления в шине к металлическому вентилю: 4 Нм.

Читайте также: Шины с белыми накладками

Шестигранная гайка к металлическому вентилю: 7 Нм.

Видео:VW Tiguan сброс ошибки давления в шинахСкачать

Установка датчика давления в шине

Прижмите датчик давления 1 к диску (ободу) и затяните.

При этом удерживайте металлический вентиль с помощью контропоры (например сверло 2 мм).

После установки колеса на автомобиль необходимо ввести в память давление воздуха в шине.

Видео:Vag ошибка блока контроля давления шин.Скачать

Момент затяжки

Датчик давления в шине к металлическому вентилю:4 Нм.

Шестигранная гайка к металлическому вентилю: 7 Нм.

Видео:Демонтаж с датчиком давленияСкачать

Снятие антенны переднего контрольного индикатора давления

Антенны переднего контрольного индикатора давления установлены за подкрылками на лонжероне.

Отсоедините штекерное соединение 1.

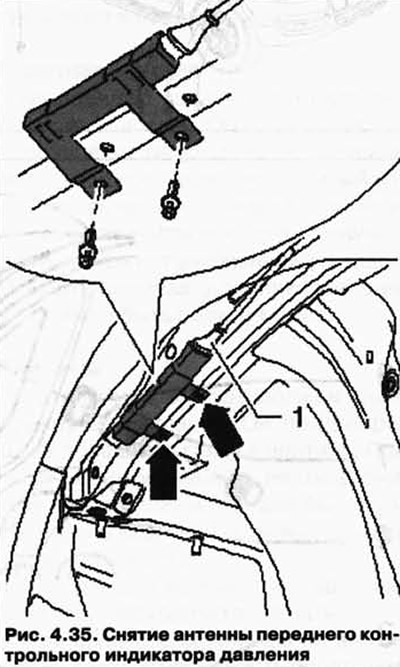

Снимите заклепки с насечкой и извлеките антенну переднего контрольного индикатора давления (рис. 4.35).

Видео:VW Touareg 2014 - Не работают парктроники. Замена датчика. Обрыв провода.Скачать

Установка антенны переднего контрольного индикатора давления

Вставьте антенну переднего контрольного индикатора давления и закрепите ее новыми заклепками с насечкой.

Соедините штекерное соединение 1.

Видео:Замена датчиков давления в шинах I Ремонт TPMSСкачать

Снятие антенны заднего контрольного индикатора давления

Антенны заднего контрольного индикатора давления установлены за подкрылками на стороне, противоположной направлению движения.

Отсоедините штекерное соединение 1.

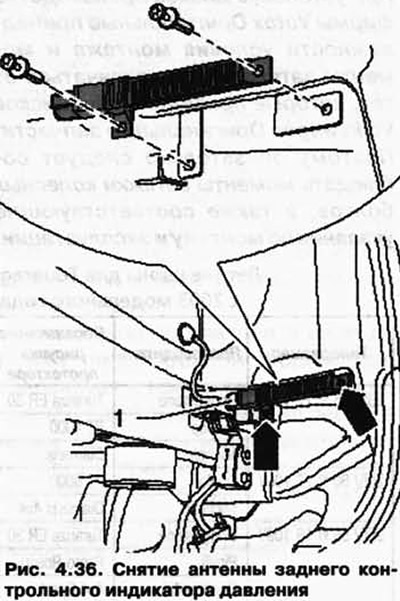

Снимите заклепки с насечкой и извлеките антенну заднего контрольного индикатора давления (рис. 4.36).

Видео:Активация косвенного датчика давления в шинах, TPMS 1-го поколения VAGСкачать

Установка антенны заднего контрольного индикатора давления

Вставьте антенну заднего контрольного индикатора давления и закрепите ее новыми заклепками с насечкой.

Система контроля давления в шинах таурега

прибор

Просто заглянул

Sergei39

Мастер советчик

прибор

Просто заглянул

ten70

Оракул

andreynt1

Завсегдатай

есть у когонибудь расшифровка всех ошибок на Контроль давленния в шинах?
считал КТС ом такую лабуду без расшифровок 05Е3 05F1

Stranger21

Связался с лучшим, умри как все! (с)

andreynt1

Завсегдатай

Stranger21

Связался с лучшим, умри как все! (с)

такая система просто перестанет существовать )
кодировка там таже вписываеться 00006 вроде как . ну не помню я точно последовательности .. посматрите в инете ) . предохранитель слева в торпеде стоит тоге не помню какое номер ) .

ни ошибок . не сканером . просто нет системы и все ) . рекомендуют вообще блок вынимать .. но сколько раз делал просто выниманием преда и все ОК ))

pastor64

Мастер советчик

да никакой лабуды он не пишет
05E3 Инициализация не выполнена
05F1 Датчик давления воздуха в шине

это из программы самообучения:
Система контроля давления воздуха в шинах с указанием неисправного колеса в Phaeton и Touareg выполняет
следующие функции:
— Индикация давления в шинах с указанием неисправного колеса (Phaeton: постоянно через систему Infotainment;
Touareg: во время стоянки через настройки Комфорт)

Читайте также: Корейские шины nexen зимние шипованные

так что определите неисправное колесо, а за убитый датчик «спасибо» сервису стоит он действительно не дешево

morrison

Просто заглянул

После смены колес зимних на летние вылезла такая неисправность. Зимние были без датчиков, вернее в них стоят датчики от дорестайла, которые с GP несовместимы ( ошибся при покупке). Раньше смена колес проходила всегда без проблем. А тут что только ни делал — горит желтый значок, вместо цифр прочерки .

Продиагностировал вагкомом — ругается на переднее левое колесо. Непонятно только на датчик колеса или на приемник в арке. Осенью датчики были рабочие, по времени рано им еще умирать.

Адрес 65: Контроль давления в шинах Label: 7L6-907-273.lbl
Part No SW: 7L6 907 273 E HW: 7L6 907 273 E
Компонент: J0502 RDK 0006
Ревизия: 00004006 Серийный номер: 00000700013093
Кодировка: 264900566B688C000000000000
Мастерская #: WSC 31414 790 00001

4 Найдены неисправности:
01477 — Система отключена
000 — —
Freeze FrameСтоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 35
Пробег: 44648 km
Отсчет времени: 0
Дата: 2011.04.28
Время: 09:23:34

Freeze FrameСтоп-кадр:
(нет узла): 113.0

01840 — Антенны контроля давления воздуха в шинах
004 — нет сигнала/связи — Непостоянно — Индикатор неисправности ВКЛ
Freeze FrameСтоп-кадр:
Статус неисправности: 10100100
Приоритет неисправности: 3
Частота неисправности: 21
Сброс счетчика: 70
Пробег: 44386 km
Отсчет времени: 0
Дата: 2011.04.14
Время: 16:38:10

Freeze FrameСтоп-кадр:
(нет узла): 142.0

02421 — Передатчик в колесной нише, система контроля давления, переднее левое колесо-G43±
012 — электрическая неисправность в цепи — Индикатор неисправности ВКЛ
Freeze FrameСтоп-кадр:
Статус неисправности: 11101100
Приоритет неисправности: 3
Частота неисправности: 41
Сброс счетчика: 35
Пробег: 44385 km
Отсчет времени: 0
Дата: 2011.04.14
Время: 15:02:11

Freeze FrameСтоп-кадр:
(нет узла): 128.0

02807 — Радиопомехи
000 — — — Индикатор неисправности ВКЛ
Freeze FrameСтоп-кадр:
Статус неисправности: 11100000
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 16
Пробег: 44395 km
Отсчет времени: 0
Дата: 2011.04.14
Время: 16:49:42

Freeze FrameСтоп-кадр:
(нет узла): 66.0
