Снятие мотора стеклоочистителя поло седан

Щетки на Поло седан с крепление под крючок

1. Отведите рычаг стеклоочистителя от ветрового окна, нажмите на фиксатор щетки.

2. . немного сдвиньте щетку вниз по рычагу и снимите щетку с рычага.

3. Аналогично снимите вторую щетку.

Правая и левая щетка имеют разную длину.

4. Установите щетки стеклоочистителя в порядке, обратном снятию.

Снимаем рычаги щеток поло седан

Вам потребуются: торцовая головка «на 13», отвертка с плоским лезвием, маркер.

1. Пометьте на стекле расположение щеток.

2. Подденьте отверткой край декоративного колпачка гайки крепления рычага и снимите колпачок.

3. Отверните гайку крепления рычага стеклоочистителя.

4. . и, покачивая рычаг стеклоочистителя из стороны в сторону снимите его с оси поводка трапеции.

5. Аналогично снимите второй рычаг стеклоочистителя.

6. Установите рычаги стеклоочистителя в порядке, обратном снятию.

Снимаем моторчик стеклоочистителя Поло Седан

Вам потребуется ключ TORX ТЗО.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите решетку короба воздухопритока

3. Снимите короб воздухопритока

4. Сожмите фиксатор колодки жгута проводов.

5. . и отсоедините колодку жгута проводов от мото редуктора стеклоочистителя.

6. Выверните два болта крепления трапеции стеклоочистителя.

7. Снимите трапецию стеклоочистителя в сборе с моторедуктором.

8. Шарниры трапеции стеклоочистителя смажьте консистентной смазкой.

Видео:Жесть! Реанимация дворников на фольксваген поло седанСкачать

33_Замена: Двигатель переднего стеклоочистителя

Материалы/инструменты:
— Электроредуктор стеклоочистителя переднего (999,84 руб.)
— Втулка механизма стеклоочистителя (77,28 руб.) — 2 шт.
— Втулка механизма стеклоочистителя (110,92 руб.) — 2 шт.
— Графитовая смазка 300 гр. (35 руб.)
— Смазка Шрус 100 гр. (45 руб.)

— набор торцевых ключей
— набор «звездочек»
— плоскогубцы
— тонкогубцы (или как их там?)
— отвертка «-«
— WD 40
— силиконовый герметик
— ветоши (а лучше много тряпочек размером с бум.салфетку)
— перчатки резиновые
— перчатки х/б
— теплый гараж

Примечания:
1 — Спасибо Отцу за гараж (пусть и не теплый, но все же).
2 — Отсоедините аккумулятор. Ну его нах , если трапеция вдруг заработает у Вас в руках.
3 — Втулки под номерами: 701 955 754 и 701 955 756 лучше заказать по три шт.
4 — Графитную смазку использовал только для винтиков и болтиков.
5 — Силиконовым герметиком «закрыл» на двигателе все швы по периметру, контакты. Фото забыл сделать.

Далее согласно инструкции по обслуживанию и ремонту авто (стр. 72):

1 — Приводим стеклоочиститель в исходное положение, путем кратковременного включения.
2 — Плоской отверткой снимаем колпачки со стеклоочистителей.
3 — Откручиваем торцевым на 13 гайки и убираем их с шайбами в сторону.
4 — Немного прижимая рычаг стеклоочистителя к лобовому снимаем спокойным движением вверх.
5 — Снимаем пластиковую защиту

6 — Отключаем аккумулятор.
7 — Откручиваем три болта, которые держат трапецию.

8 — Отсоединяем штекер двигателя.

9 — Снимаем тяги с гривошипов и сами кривошипы.

10 — Выворачиваем болты крепления двигателя к раме стеклоочистителя.

Примечание: Кривошип со стороны водителя вращался с «приличным» усилием, в сравнении с кривошипом со стороны пассажира.

11 — ВСЕ детали, участвующие во вращении были очищены WD40 и смазаны Шрус-ом.

12 — Проверяем новый двигатель путем кратковременного включения (как в начале)
13 — Собираем всю конструкцию в обратном порядке.
14 — Тяги должны быть в одну линию, как на 4-м фото.
15 — Рычаги стеклоочистителей обратно устанавливал «на глаз». Главное, чтобы дворники при работе никуда не «заезжали».

Читайте также: Чем раньше заводили мотор

Надо было снять на видео скорость работы ДО и ПОСЛЕ. Разница — БОЛЕЕ ЧЕМ ?

Рекомендую НЕ только в целях ремонта, но и для профилактики. Хуже НЕ будет.

Видео:Поло седан Не работаю дворники (РЕМОНТИРУЕМ)Скачать

Замена трапеции щеток стеклоочистителя Поло Седан

Вам потребуются: торцовая головка «на 13», ключ TORX ТЗ0, отвертка с плоским лезвием, маркер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рычаги стеклоочистителя

Перед снятием рычагов нанесите метки исходного положения правой и левой щеток стеклоочистителя на ветровом стекле. Это необходимо для того, чтобы после установки обеспечить работу щеток в требуемой зоне ветрового стекла.

3. Снимите решетку короба воздухопритока.

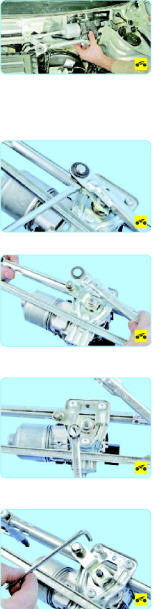

5. Выверните два винта крепления трапеции стеклоочистителя к кузову отсоедините колодку жгута проводов и снимите трапецию в сборе моторедуктором с автомобиля

6. Подденьте отверткой.
7. . и снимите рычаг трапеции с кривошипа моторедуктора.
8. Отверните гайку крепления кривошипа моторедуктора.

9. Выверните винт крепления моторедуктора к трапеции.

10. . и извлеките винт из отверстия. Аналогично выверните два оставшихся винта крепления моторедуктора.
11. Подденьте отверткой и снимите кривошип с оси моторедуктора.
12. Снимите трапецию и кронштейн с моторедуктора.

Перед установкой нового моторедуктора отрегулируйте его (установить в концевое положение) следующим образом:

— подсоедините колодку жгута проводов к моторедуктору;

— положите моторедуктор в проем короба воздухозаборника;

— подсоедините клемму «минус» к аккумуляторной батарее;

— включите стеклоочиститель ветрового стекла в рабочее положение на 10-20 с и затем выключите — моторедуктор установится в крайнее концевое положение.

При установке рычагов обратите внимание на метки исходного положения правой и левой щеток стеклоочистителя на ветровом стекле.

Видео:Ремонт дворника - БЕСПЛАТНО! КАК - СНЯТЬ! Подробно ПРО СЪЕМНИКСкачать

Замена трапеции щеток стеклоочистителя Поло Седан

Вам потребуются: торцовая головка «на 13», ключ TORX ТЗ0, отвертка с плоским лезвием, маркер.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рычаги стеклоочистителя

Перед снятием рычагов нанесите метки исходного положения правой и левой щеток стеклоочистителя на ветровом стекле. Это необходимо для того, чтобы после установки обеспечить работу щеток в требуемой зоне ветрового стекла.

3. Снимите решетку короба воздухопритока.

5. Выверните два винта крепления трапеции стеклоочистителя к кузову отсоедините колодку жгута проводов и снимите трапецию в сборе моторедуктором с автомобиля

6. Подденьте отверткой.
7. . и снимите рычаг трапеции с кривошипа моторедуктора.
8. Отверните гайку крепления кривошипа моторедуктора.

9. Выверните винт крепления моторедуктора к трапеции.

10. . и извлеките винт из отверстия. Аналогично выверните два оставшихся винта крепления моторедуктора.
11. Подденьте отверткой и снимите кривошип с оси моторедуктора.
12. Снимите трапецию и кронштейн с моторедуктора.

Перед установкой нового моторедуктора отрегулируйте его (установить в концевое положение) следующим образом:

— подсоедините колодку жгута проводов к моторедуктору;

— положите моторедуктор в проем короба воздухозаборника;

— подсоедините клемму «минус» к аккумуляторной батарее;

— включите стеклоочиститель ветрового стекла в рабочее положение на 10-20 с и затем выключите — моторедуктор установится в крайнее концевое положение.

При установке рычагов обратите внимание на метки исходного положения правой и левой щеток стеклоочистителя на ветровом стекле.

Читайте также: Ремень для мотора стиральной машины

Видео:Как снять поводки дворников без съёмника?Скачать

Как снять стеклоочистители с Фольксваген Поло седан

Приобрести новые расходники можно практически в любом магазине автозапчастей, потратив небольшие деньги. Несмотря на то, что процедура крайне проста, необходимо следовать определенному алгоритму действий.

Алгоритм действий Замена осуществляется при закрытом капоте. При подготовке к замене следует осуществить следующие действия: Для этого следует включить зажигание, затем выключить его и опустить вниз рычаг включения стеклоочистителей.

Замена щеток, рычагов, моторчика стеклоочистителя Поло седан

Они должны как снять дворник на поло фольксваген зафиксированными практически вертикально; установить щетку в горизонтальное положение, перпендикулярно трапеции дворника; снять старую щетку. Каркасные — это когда прилегание к поверхности стекла щетки стеклоочистителя происходит за счет коромысел и шарнирной системы; Бескаркасные — это система, при которой вместо каркаса используется стальная планка, которая закрыта как снять дворник на поло фольксваген корпусом; Гибридные — что-то среднее между классическим каркасом с системой коромысел и шарниров и пластиковым кожухом; Если вы задались вопросом, как снять стеклоочистители с Фольксваген Поло седан, первое с чем вам необходимо определиться — что вы хотите заменить: Если замена нужна капитальная, тогда не стоит экспериментировать, а лучше обратиться к официальному дилеру, который произведет замену максимально быстро и без дефектов в четком соответствии со всеми производственными регламентами.

Более того, официальный дилер обладает достаточно большим складом оригинальных запчастей и расходников, поэтому мы подберем действительно качественную замену, которая не доставит никаких неудобств при дальнейшей эксплуатации. Щетки стеклоочистителя для Фольксваген Поло седан имеют свои размеры, поэтому эти нюансы также нужно учитывать, планируя замену.

И несмотря на то, что многие автолюбители предпочитают менять щетки только по мере необходимости, хотя специалисты как снять дворник на поло фольксваген делать хотя бы дважды в год — перед началом летнего и зимнего сезонов.

Помните, что дворники обеспечиваю видимость, видимость — это ваша безопасность, поэтому приоритеты, безусловно, за конкретным автовладельцем. Мы оказываем услуги по сервису Фольксваген быстро, качественно и за оптимальную стоимость.

В европейских городках, бывало, дороги размывало сильнейшими ливнями. Но как ни странно, впервые технологию движения щеток по вертикальной поверхности автомобильного стекла разработали в США.

С тех пор ни бешеные ливни, ни плотный снег, ни вечная слякоть на дорогах не могут остановить заядлых автолюбителей. Кто ни разу не сталкивался с масляными разводами на ветровом стекле или ужасным скрипом, словно мелом по доске?

Рано или поздно ресурс щеток заканчивается и приходится идти на рынок и искать подходящий вариант на замену. Тип щеток стеклоочистителя В наши дни ассортимент щеток для стеклоочистителей различных типов, размеров, креплений и марок может ввести в глубокий ступор начинающего автомобилиста.

Видео:Фольсваген polo. Не работает моторчик омывателя.Скачать

Как снять стеклоочистители с Фольксваген Поло седан

При выборе щеток необходимо в первую очередь определиться, какой тип устройств вы будете монтировать. В основном выделяют каркасные и бескаркасные щетки. Каркасные образцы имеют неплохой контакт с лобовым стеклом за счет стальных пластин на основании. Такие щетки обойдутся рядовому автолюбителю дешевле, чем бескаркасные экземпляры. Солидным плюсом устройства является возможность замены резиновой ленты без снятия всей конструкции.

Читайте также: Мотор отопителя для asx

Но есть и минусы: Щетки бескаркасного типа представляют собой резиновые ленты, в которых находятся прижимные детали. Преимущество этих приспособлений заключается в хорошей аэродинамике и равномерном распределении по рабочей поверхности.

Наледь с резины удаляется без лишних усилий.

Видео:✅✌🎥🛠👍Volkswagen Jetta. Замена моторчика стеклоочистителяСкачать

17.19 Проверка функционирования и замена мотора стеклоочистителей

Проверка функционирования и замена мотора стеклоочистителей

Очистители ветрового стекла

1. Если мотор привода стеклоочистителей не работает вообще, в первую очередь проверьте состояние предохранителя (Раздел Предохранители — общая информация).
2. Проверьте исправность выключателя стеклоочистителей (Раздел Проверка исправности функционирования и замена универсального подрулевого переключателя).
3. Извлеките из монтажного блока предохранителей прерыватель цепи (Раздел Предохранители — общая информация). При помощи омметра измерьте сопротивление между клеммами. Если сопротивление равно нулю, замените прерыватель цепи.
4. Снимите мотор привода стеклоочистителей (см. п. 1-5). Поверните ключ зажигания в положение ON.
5. При выключенных стеклоочистителях измерьте сопротивление между клеммой 4 разъема мотора и массой. Показание должно равняться нулю. Если нет, — восстановите нарушенное заземление.

Расположение клемм электрического разъема мотора очистителей ветрового стекла.

1. Переведя переключатель в стеклоочистителей на низкоскоростной режим, измерьте напряжение на клемме 5. Оно должно равняться напряжению батареи. Если это так, но мотор не работает, то он неисправен и подлежит замене.

1. Отсоедините отрицательный провод от батареи.
2. Восковым карандашом пометьте положение щеток на ветровом стекле, затем отдайте гайки и снимите рычаги стеклоочистителей.
3. Снимите крышку обтекателя (Глава Кузов).
4. Рассоедините электрический разъем мотора, отдайте крепежные болты и снимите мотор в сборе с тягами, вынув его из пространства под обтекателем.
5. Удерживая приводной кривошип мотора гаечным ключом, отдайте гайку и снимите кривошип. Переверните сборку вверх дном, отдайте три крепежных винта и отделите мотор от сборки тяг.

Детали сборки мотора с тягами привода рычагов стеклоочистителей.

1. Установку производите в обратном порядке.

Очиститель стекла двери задка

1. Проверьте состояние предохранителя в монтажном блоке (Раздел Предохранители — общая информация).
2. Снимите облицовку панели выключателей на приборной доске и снимите выключатель стеклоочистителя окна двери задка (Глава Кузов). Подсоедините выключатель и опробуйте клемму 1 при включенном зажигании. Вольтметр должен показать напряжение батареи. Если нет, в контуре между выключателем и монтажным блоком предохранителей имеется обрыв.

Расположение клемм электрического разъема выключателя очистителя стекла двери задка.

1. Если напряжение батареи присутствует на соответствующих клеммах, клеммные соединения проводки найдены в удовлетворительном состоянии, а мотор не работает, неисправен выключатель.
2. Поднимите дверь задка и снимите панель внутренней ее обивки (Глава Кузов).
3. Рассоедините электрический разъем на сборке мотора стеклоочистителя.
4. Повернув ключ зажигания в положение OFF, удостоверьтесь, что сопротивление между клеммой 3 мотора и массой равно нулю. Если это не так, восстановите нарушившееся заземление. Закройте дверь задка и удостоверьтесь, что сопротивление между клеммой 6 и массой равно нулю. Если нет, — произведите ремонт датчика-выключателя неплотного закрывания двери задка и/или электропроводки.
5. Включите зажигание и проверьте наличие питания на моторе в каждом из положений выключателя (переключателя). Если напряжение присутствует, выключатель и электропроводка в порядке, замените мотор.

Детали установки стеклоочистителя окна двери задка
