Снятие переднего редуктора 21214

Сливаем масло из редуктора переднего моста (см. тут).

Отсоединяем от редуктора переднего моста карданный вал (см. тут).

Демонтируем правый привод (см. тут)
.
Отсоединяем левую нижнюю шаровую опору от рычага (см. тут).

Снимаем левую растяжку передней подвески (см. тут).

Монтажной лопаткой поддеваем крышку подшипника.

Ставим упор под редуктор.
Накидным ключом «на 19» отворачиваем две гайки крепления редуктора:

Убрав упор из-под редуктора,…

Устанавливаем редуктор в обратной последовательности.

Видео

Видео:Замена переднего редуктора на #Niva #Chevrolet #заменаредуктора #лексмоторс #Петрозаводск #сто #птзСкачать

Разборка и ремонт редуктора переднего моста

Перед снятием очищаем редуктор от грязи. Демонтированный редуктор устанавливаем на верстак.

Аналогично снимаем стопорную пластину правой крышки.

Для снятия крышки правого подшипника вворачиваем болт в отверстие крепления стопорной пластины…

Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описанным в разделе Разборка редуктора заднего моста.

Извлекаем из гнезда картера редуктора сальник ведущей шестерни (см. тут).

Аналогично демонтируем наружное кольцо заднего подшипника.

При подтекании масла из-под нижней крышки картера редуктора переднего моста…

Проверку технического состояния деталей см. в разделе Разборка редуктора заднего моста. Кроме того, проверяем состояние подшипников корпусов внутренних шарниров приводов. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным в разделе Разборка редуктора заднего моста.

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников до достижения расстояния между крышками 0,08–0,11 мм.

Уплотнительные прокладки крышек редуктора заменяем на новые. Перед установкой наносим на прокладки герметик.

Видео

Видео:Замена переднего редуктора на Ниве.Скачать

Снятие редуктора переднего моста

Внимание! Работу проводим на подъемнике или смотровой канаве.

Сливаем масло из редуктора переднего моста (см. Замена масла в редукторе переднего моста).

Отсоединяем от редуктора переднего моста карданный вал (см. Снятие карданного вала).

Отсоединяем левую нижнюю шаровую опору от рычага (см. Снятие нижней шаровой опоры).

Снимаем левую растяжку передней подвески (см. Снятие растяжки).

Накидным ключом «на 13» отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста.

Монтажной лопаткой поддеваем крышку подшипника.

…и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора.

Отводим корпус внутреннего шарнира привода назад.

Накидным ключом «на 19» отворачиваем две гайки крепления редуктора:

к кронштейну блока цилиндров…

…и к левому кронштейну подвески двигателя.

Убрав упор из-под редуктора,…

Устанавливаем редуктор в обратной последовательности.

Видео:Как снять передний редукто на нивеСкачать

Автолюбители

Видео:Замена переднего моста в Chevrolet Niva. Качество запчастей ниже плинтуса.Скачать

все полезное находится здесь

Видео:Замена редуктора переднего моста и приводов на НИВА 2131 NIVA 4x4Скачать

Снятие редуктора переднего моста Ваз-21213, Ваз-21214

Снятие редуктора переднего моста

ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на подъемнике или смотровой канаве.

Сливаем масло из редуктора переднего моста.
Отсоединяем от редуктора переднего моста карданный вал.
Демонтируем правый привод.
Отсоединяем левую нижнюю шаровую опору от рычага.
Снимаем левую растяжку передней подвески.

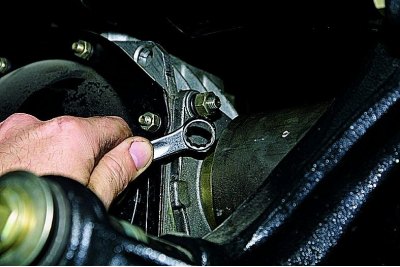

Накидным ключом «на 13» отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста.

Монтажной лопаткой поддеваем крышку подшипника…

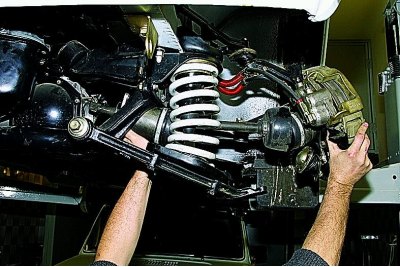

…и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора.

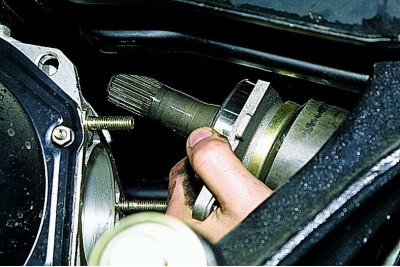

Отводим корпус внутреннего шарнира привода назад.

Ставим упор под редуктор.
Накидным ключом «на 19» отворачиваем две гайки крепления редуктора:

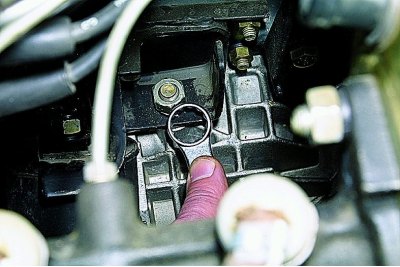

к кронштейну блока цилиндров…

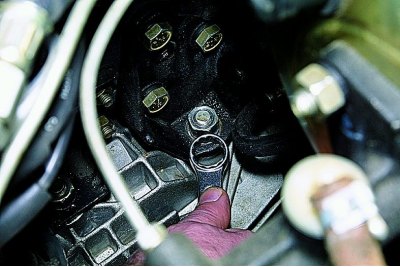

…и к левому кронштейну подвески двигателя.

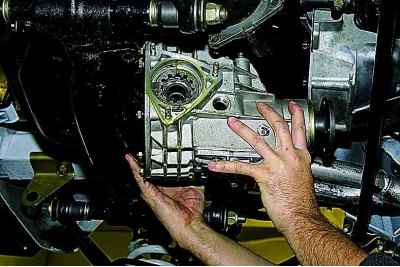

Убрав упор из-под редуктора,…

Устанавливаем редуктор в обратной последовательности.

Видео:Нивасик #03: Снимаю передний мост (РПМ) на НивеСкачать

Как снять редуктор переднего моста автомобиля ВАЗ-21213

Редуктор переднего моста автомобиля «Нива ВАЗ-21213» снимают для ремонтных работ, когда нужно исправить дефекты, которые мы рассмотрели в статье – «Особенности переднего моста ВАЗ-21213»

Работу нужно выполнять на подъемнике или смотровой яме.

Подготавливаем автомобиль к выполнению работ.

Сливаем масло из картера переднего моста (смотрим статью – «Замена масла переднего моста»).

Демонтируем карданный вал (смотрим статью – «Снятие карданных валов»)

Отсоединяем левую нижнюю шаровую опору от рычага для этого:

— вывешиваем и снимаем левое переднее колесо;

— отворачиваем регулировочную гайку подшипников передней ступицы;

Накидным ключом на 22 отворачиваем гайку крепления шаровой опоры к поворотному кулаку

Устанавливаем упор под нижний рычаг и ключом на 13 отворачиваем 3 гайки болтов крепления шаровой опоры к нижнему рычагу, удерживая вторым ключом болты

Отводим поворотный кулак с шаровой опорой от нижнего рычага

Снимаем левую растяжку передней подвески для этого:

Ключом на 22 отворачиваем наружную гайку заднего крепления к кронштейну кузова

Ключом на 19 отворачиваем болт переднего крепления растяжки к поперечине

Отводим передний конец растяжки из кронштейна поперечины и снимаем растяжку

После этого приступаем непосредственно к снятию редуктора для этого:

Ключом на 13 отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста

Поддеваем монтажной лопаткой крышку подшипника и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора

Отводим корпус внутреннего шарнира привода назад.

Ключом на 19 отворачиваем две гайки крепления редуктора к кронштейну блока цилиндров и к левому кронштейну подвески двигателя

Убираем упор из-под редуктора и снимаем его

Устанавливаем редуктор в обратной последовательности

Видео:Как снять передний редуктор на ниве шевролеСкачать

Всё о переднем редукторе Шеви Нивы — устройство, неисправности, ремонт

Видео:снятие переднего моста нива часть 1Скачать

Снятие и установка редуктора переднего моста автомобиля ВАЗ-21213, 21214

Редуктор переднего моста автомобиля «Нива ВАЗ-21213» снимают для ремонтных работ, когда нужно исправить дефекты, которые мы рассмотрели в статье – «Особенности переднего моста ВАЗ-21213».
Работу нужно выполнять на подъемнике или смотровой яме.

Подготавливаем автомобиль к выполнению работ.

Сливаем масло из картера переднего моста (смотрим статью – «Замена масла переднего моста»).

Демонтируем карданный вал (смотрим статью – «Снятие карданных валов»)

Отсоединяем левую нижнюю шаровую опору от рычага для этого:

— вывешиваем и снимаем левое переднее колесо;

— отворачиваем регулировочную гайку подшипников передней ступицы;

Накидным ключом на 22 отворачиваем гайку крепления шаровой опоры к поворотному кулаку

Устанавливаем упор под нижний рычаг и ключом на 13 отворачиваем 3 гайки болтов крепления шаровой опоры к нижнему рычагу, удерживая вторым ключом болты

Отводим поворотный кулак с шаровой опорой от нижнего рычага

Снимаем левую растяжку передней подвески для этого:

Ключом на 22 отворачиваем наружную гайку заднего крепления к кронштейну кузова

Ключом на 19 отворачиваем болт переднего крепления растяжки к поперечине

Отводим передний конец растяжки из кронштейна поперечины и снимаем растяжку

После этого приступаем непосредственно к снятию редуктора для этого:

Ключом на 13 отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к редуктору переднего моста

Поддеваем монтажной лопаткой крышку подшипника и, оттягивая поворотный кулак с приводом влево, выводим шлицевую часть корпуса внутреннего шарнира привода из отверстия картера редуктора

Отводим корпус внутреннего шарнира привода назад.

Ключом на 19 отворачиваем две гайки крепления редуктора к кронштейну блока цилиндров и к левому кронштейну подвески двигателя

Убираем упор из-под редуктора и снимаем его

Устанавливаем редуктор в обратной последовательности

Видео:РЕМОНТ ПЕРЕДНЕГО РЕДУКТОРА НИВА (Ш-НИВА) СРПМ, БЛОКИРОВКИ, ОТВЯЗКАСкачать

Снятие (замена), разборка, ремонт редуктора заднего моста

Снимаем редуктор для его замены, ремонта или замены балки заднего моста. Вывешиваем задний мост.

Сливаем масло из картера заднего моста (см. тут).

Снимаем обе полуоси (см. тут).

Отсоединяем задний карданный вал от фланца редуктора заднего моста (см. тут).

Придерживая картер редуктора, головкой «на 12» отворачиваем восемь болтов его крепления к балке заднего моста.

…и уплотнительную прокладку. Устанавливаем редуктор в обратной последовательности. Перед установкой редуктора очищаем привалочную плоскость балки. Устанавливаем новую уплотнительную прокладку. Перед заворачиванием болтов крепления редуктора к балке заднего моста наносим на резьбу болтов герметик.

Видео:Нивасик #04: Разборка и сборка РПМ НиваСкачать

Технология доработки на примере автомобиля Нива «Турбо Оса»

Технология отработана на этой модели, РПМ (редуктор переднего моста) серийно имеет независимый подвес. Для экономии времени вы можете приобрести уже готовые комплекты отвязки.

Многие автолюбители изготавливают кронштейны, пластины и крепления собственными руками, предоставляя коллегам чертежи собственной разработки.

Важно! Подобные элементы конструкции обязательно изготавливаются из прочной стали. Использовать в качестве площадки для креплений фабричные силуминовые элементы недопустимо.

Видео:замена переднего редуктора НИВА 2121.Скачать

Ремонт

Не обязательно покупать новый узел. Можно самостоятельно заменить сальники или шестерни, а затем отрегулировать механизм. Ремонтировать механизм имеет смысл, если большинство деталей не изношены. Иначе стоит переплатить и установить заведомо рабочий узел, чтобы больше не возвращаться к ремонту.

Для ремонта и регулировки редуктора переднего моста понадобятся:

• керно;
• молоток;
• накидные ключи на 10 и 17;
• вороток с удлинителем;
• торцевые насадки на 10, 17,19;
• выколотка;
• съемник для подшипника;
• монтажная лопатка;
• штангельциркуль;
• пассатижи;
• динамометр;
• плоский щуп;
• уровень;
• тиски.

Также понадобятся новые прокладки под крышки.

Видео:ПРО НИВУ! Неисправности в трансмиссии и люфт в передних приводах ваз нива 21213 ! Устранение!Скачать

Варианты комплектов

В продаже можно встретить несколько разных вариантов готовых комплектов для отвязки редуктора переднего моста ВАЗ 2121. Рассмотрим некоторые из них.

Готовый кит комплект ZSTehnology ОПМ-1 для отвязки РПМ Нива, в который входят стальная крышка картера переднего редуктора и кронштейны, соединяемые через сайлентблоки и привариваются к передней балке. Розничная цена данного комплекса составляет 3100 рублей. Из недостатков: придется докупить обоймы и втулки стабилизатора.

Более прочный и полный комплект ZSTehnology ОПМ-2 Ультра-PRO. В отличие от предыдущего в комплектацию входят все необходимые детали и возможно применять на всех модификациях Нивы. Цена в магазинах составляет 4000 рублей.

Комплект для независимого крепления редуктора переднего моста ВАЗ 2121-2131 от компании СОНДА представляет собой аналогичный набор кронштейнов и стальной пластины для дополнительной защиты. Стоимость такого набора составляет 4100 руб.

Существуют компании, которые занимаются доработкой автомобилей Нива, они могут под заказ сделать комплект для отвязки с более качественной проработкой деталей, что повысит надежность узла. Некоторые владельцы отечественных внедорожников предпочитают изготавливать самодельные детали для отвязки переднего моста.

Видео:Отвязка переднего редуктора НИВЫСкачать

Редуктор переднего моста НИВА ШЕВРОЛЕ

Редуктор переднего моста НИВА ШЕВРОЛЕ предназначен для приема крутящего момента от раздаточной коробки и последующей передачи, с поворотом на 90*, полуосям колес. Штатный редуктор ВАЗ 2123 снабжен главной парой с передаточным числом 3,9. В случае тюнинга редуктора возможно использование иных главных пар, стальной крышки картера, а также самоблокирующегося дифференциала.

Узнать, какая пара стоит в редукторе переднего моста, очень просто! Необходимо поддомкратить одно (!) переднее колесо, установить раздатку на «нейтралку» (чтобы было легче крутить) и плавно вращать колесо — 20 оборотов. В это время помощник считает обороты переднего кардана. Насчитает 39 — значит пара 3,9 (2106), насчитает 41 — значит пара 4,1 (2103)

Видео:NIVA 4x4 Замена редуктора переднего моста и приводов на НИВА 2121Скачать

Последовательность работ

1. Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек.
2. Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой.
3. Сливаем масло из редуктора.
4. Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес.
5. Отсоединяем передний карданный вал от фланца.
6. Выводим редуктор моста из-под автомобиля.
7. На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ.
8. Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.

Отвязка переднего моста завершена, ваш внедорожник стал намного комфортнее на трассе и надежней на бездорожье.

Руководство по замене сальника переднего моста Нива Шевроле

Достоинства и недостатки в устройстве подвески Нивы Шевроле и стоит ли ее ремонтировать своими руками?

Для чего нужен лифт подвески Шеви Нивы и как его сделать своими руками?

Видео:Передний редуктор Ваз 21213Скачать

Когда необходим ремонт переднего моста

1.Коробка дифференциала; 2. Сателлит; 3. Ось сателлита; 4. Шестерня полуоси; 5. Ведомая шестерня главной передачи; 6. Шпилька крепления крышки подшипника; 7. Картер переднего моста; 8. Пробка сливного отверстия; 9. Нижняя крышка картера; 10. Крышка картера; 11. Кронштейн передней опоры двигателя; 12. Шпилька крепления переднего моста; 13. Левый кронштейн крепления переднего моста; 14. Подшипники ведущей шестерни; 15. Ведущая шестерня главной передачи; 16. Распорная втулка; 17. Сальник ведущей шестерни; 18. Отражатель сальника; 19. Фланец ведущей шестерни; 20. Гайка крепления фланца; 21. Корпус внутреннего шарнира привода колеса; 22. Подшипник корпуса внутреннего шарнира; 23. Установочное кольцо подшипника; 24. Пружинная шайба; 25. Стопорное кольцо; 26. Регулировочная гайка подшипника коробки дифференциала; 27. Подшипник коробки дифференциала; 28. Правая полуось корпуса внутреннего шарнира; 29. Сапун; 30. Правый кронштейн крепления переднего моста; 31. Регулировочное кольцо ведущей шестерни; 32. Маслоотражатель; 33. Опорная шайба шестерни полуоси; 34. Пробка заливного отверстия; 35. Левая полуось корпуса внутреннего шарнира; 36. Крышка подшипника корпуса внутреннего шарнира; 37. Отражатель сальника корпуса шарнира; 38. Сальник; 39. Крышка подшипника коробки дифференциала; 40. Стопорная пластина регулировочной гайки.

Ремонт переднего моста Нива понадобится при длительной эксплуатации автомобиля, при износе деталей и возникновении неисправности в механизмах ведущих мостов. Как правило, определите вы неисправности по характерному шуму в зоне ведущего моста.

Если шум слышится при начале движения, то вероятнее всего причины этой неисправности следующие:

• увеличение зазора в шлицевом соединении между валом ведущей шестерни и фланцем;
• увеличение зазора в зацеплении шестерен главной передачи;
• отверстие под ось сателлитов в коробке дифференциалов износилось;
• шлицевое соединение в полуосевых шестернях износилось.

Если вы слышите шум в тот момент, когда автомобиль разгоняется, то возможны следующие причины:

• неправильно отрегулированные или изношенные подшипники дифференциала;
• при ремонте автомобиля неправильно отрегулировали зацепление шестерен главной передачи;
• подшипники полуосей повреждены.

Если шум вы слышите на протяжении всего пути автомобиля, то причинами этому могут быть:

• изношенное шлицевое соединение с полуосевыми шестернями;
• поврежденные или изношенные шестерни и подшипники редуктора;
• масла в картере недостаточно;

Если шум слышится при повороте, то возможные тому причины следующие:

• на рабочей поверхности сателлитов образовались задиры;
• в коробке дифференциалов происходит заедание полуосевых шестерен или сателлитов;
• между зубьями шестерен дифференциала увеличен зазор.

В случае обнаружения износа сальников ведущей оси, полуосей, при ослаблении крепления картера редуктора или крышек подшипников полуосей будет утекать масло. По этой причине, устанавливая редуктор и крышки, на крепление наносят герметик.

Техническое обслуживание переднего моста на Ниве проходит через каждые 10000км. И включает в себя замену масла и осмотр состояния узлов и деталей.

Регулировка переднего моста нива – одна из ключевых операций, обеспечивающая комфортное и безаварийное передвижение по дорогам любого качества.

Необходимость регулировки элементов переднего моста оценивается по наличию шумов и вибраций, возникающих в различных режимах эксплуатации ВАЗ 21214. Так, условно акустические признаки возможно разделить на две группы:

• Фиксируемые при торможении с помощью ДВС или разгоне.

По характеру звуки могут напоминать:

• Хруст, «троллейбусный» гул (разрушение или перетяжка подшипников хвостовика, открученная гайка ведущего вала, подшипники полуосей, некорректная регулировка шестерен ГП редуктора);

• Прерывистое «шаркание» (подшипника дифференциала).

Сложность диагностики при этом заключается в обилии посторонних шумов, издаваемых другими узлами автомобиля.

Для проведения регулировочных работ на переднем мосте заводом-изготовителем предусмотрены специальные съемники, оправки и приспособления. Однако ввиду ограниченности распространения и высокой стоимости их наличие не обязательно, хотя и желательно для экономии времени и точности настройки.

Поскольку основные детали РПМ соответствуют аналогичным элементам РЗМ, прослеживается соответствие технологических зазоров и порядка осуществления ремонтных операций.

Основному этапу предшествует подготовка, включающая:

1. Слив масла из РПМ через сливное отверстие;

2. Отсоединение карданного вала ключом на 13

3. Снятие привода правого колеса.

4. Демонтаж нижней шаровой опоры с левой стороны.

5. Удаление растяжки подвески.

6. Снятие редуктора с кронштейнов справа и слева, используя упор.

После чего следует разборка редуктора, тщательная очистка поверхностей от грязи и смазки, дефектовка компонентов.

Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.

Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне.

При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).

Видео:Замена переднего редуктора Нива. Во сколько вышел ремонт Что в итоге стало с редуктором?Скачать

Несколько полезных советов

1. Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики.
2. При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует.
3. В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки.
4. После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля.
5. Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала.
6. Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески.
7. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.

Я надеюсь, представленный материал поможет вам при проведении работ по самостоятельной отвязке. Для того чтобы принять решение, производить подобную модернизацию или нет – посмотрите видео ниже. На нем хорошо заметно, какие взаимные вибрации передаются от двигателя к мосту и наоборот, во время движения. РПМ автомобиля НИВА на видео жестко крепится к силовой установке.

Видео:Передний редуктор от Нивы в Шевроле НивуСкачать

Как крепится передний мост на ниве 2121

Установите автомобиль на подъемник или смотровую канаву и вывесите переднюю часть автомобиля.

Снимите штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную платину картера двигателя. Отсоедините амортизаторы от нижних рычагов подвески, а передний карданный вал от фланца ведущей шестерни редуктора переднего моста.

Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее. Отсоедините тяги рулевого привода от поворотных рычагов.

Снимите колпак и отверните гайку подшипников ступицы колеса. Выполните те же операции на другом конце подвески.

Ослабьте стяжной хомут соединения приемной трубы с трубой глушителей, отсоедините подвеску труб и глушителей в задней части автомобиля и на коробке передач. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните гайки крепления подушек передней подвески двигателя к кронштейнам поперечины передней подвески.

Поддерживая передний мост, отверните болт крепления правого кронштейна 22 (рис. 3-84) к двигателю и две гайки крепления переднего моста с левой стороны.

Приподняв двигатель на 25-30 мм, снимите передний мост в сборе с приводом передних колес.

Установка переднего моста на автомобиль проводится в последовательности, обратной снятию. При установке моста гайки и болты крепления затягивайте моментами, указанными в приложении Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло ТАД-17и, уровень масла должен доходить до нижней кромки отверстия.

Здравствуйте! Нивоводы постоянно спорят о целесообразности отвязки редуктора переднего моста от двигателя. Мнения противоположны – от «обязательно делать» до «ни в коем случае». Доводы противников операции просты: «Заводская конструкция самая надежная».

Сторонники доработки считают, что отвязка моста снижает вибрации (а значит, продлевает ресурс редуктора), и позволяет безболезненно для полуосей производить лифт подвески. К тому же, на более поздней модели крепление моста независимое. Не буду убеждать вас в пользе этого решения, или его негативных последствиях. Я расскажу, как правильно выполнить эту работу.

Технология отработана на. На этой модели, РПМ (редуктор переднего моста) серийно имеет независимый подвес. Для экономии времени вы можете приобрести уже готовые комплекты отвязки.

Многие автолюбители изготавливают кронштейны и крепления собственными руками, предоставляя коллегам чертежи собственной разработки.

Видео:Снятие переднего моста Нива 1990г.Скачать

Как поменять?

При серьезных поломках механизма имеет смысл заменить его на новый. Для этого вам понадобится новый редуктор и небольшой комплект инструментов:

• баллонный ключ;
• домкрат (если работа выполняется на смотровой яме);
• зубило:
• молоток;
• шестигранный ключ на 12;
• накидные или рожковые ключи на 13, 17 и 27;
• шприц для заливки трансмиссионного масла;
• емкость для отработки.

Важно: замену или ремонт редуктора не удастся выполнить без подъемника, смотровой канавы либо эстакады.

Порядок работы

1. Подставить под редуктор емкость для отработки.
2. Открутить сливную, затем заливную пробки.
3. Дождаться, пока вся трансмиссионка вытечет из редуктора.
4. Открутить и снять передние колеса.
5. Открутить карданный вал от фланца на хвостовике.
6. Отстыковать и вывесить кардан.
7. Открутить крепление правой крышки от поперечины подвески.
8. Отвернуть гайки крепления и отстыковать амортизаторы от передних рычагов.
9. Раскрутить резьбовые соединения, удерживающие крышки подшипников приводов колес.
10. Открутить гайки крепления скоб, удерживающих редуктор.
11. Отвернуть гайку, удерживающую крепление левой крышки редуктора к поперечине.
12. Снять ступичные колпачок и открутить гайку ступицы правого колеса.
13. Демонтировать центрирующую втулку.
14. Сжать пружину подвески и отвернуть крепления шаровых опор.
15. Отвести поворотный кулак в сторону.
16. Отсоединить приемную трубу от выпускного коллектора.
17. Отвести редуктор назад.
18. Снять привод правого колеса.
19. Демонтировать редуктор с машины

Для установке нового узла на место необходимо выполнить операции в обратном порядке.

Важно: после монтажа редуктора не забудьте залить в него трансмиссионное масло. Иначе вскоре придется снова менять его другим

Видео:Редуктор Ваз 21213 № 3Скачать

Общие правила доработки:

1. Крепление отвязанного моста должно быть на трех или четырех точках, не имеющих жесткой связи с двигателем. 2. В качестве опор используется балка переднего моста и стабилизатор поперечной устойчивости. 3. При определении нового положения РПМ важно не допустить горизонтального смещения осей карданного вала и полуосей. Отвязка моста может производиться с помощью комплекта подвеса редуктора от Шевроле НИВА.

Поэтому большинство владельцев автомобиля предпочитают изготовленные самостоятельно или в заводских условиях стальные кронштейны. Для автомобилей, принимающих участие в соревнованиях «офф-роад», разработан вариант стального корпуса РПМ. Такой редуктор конструктивно оснащен проушинами для независимого подвеса. Существуют и дополнительные подрамники для экстремальных условий использования НИВЫ. При установке последних, вопрос: «как отвязать передний мост» не стоит, поскольку редуктор крепится в подрамнике.

Видео:ремонт редуктора переднего моста ваз 2121 ниваСкачать

Последовательность работ.

1. Приобретаем (изготавливаем) комплект для отвязки. При изготовлении своими руками, отверстия в поддоне сверлим в соответствии с диаметром шпилек. 2. Надежно устанавливаем автомобиль на опоры, желательно над смотровой ямой. 3. Сливаем масло из редуктора. 4. Демонтируем приводы ШРУС, предварительно освободив поворотные кулаки колес. 5. Отсоединяем передний карданный вал от фланца. 6. Выводим редуктор моста из-под автомобиля. 7. На ровной рабочей поверхности отделяем нижний поддон и боковые крышки РПМ. 8. Поверх крышек приводов ШРУС, при помощи удлиненных шпилек прикручиваем серьги-кронштейны. Возможен вариант замены последовательности монтажа крышек и кронштейнов, в зависимости от выбранного вами комплекта.

Несколько полезных советов:

• Поскольку двигатель больше не несет на себе дополнительную нагрузку, вы можете заменить штатные жесткие подушки силового агрегата на более мягкие, от ВАЗ классики. • При закреплении проушин на переднюю балку моста, сварку должен проводить опытный сварщик, знакомый с техникой, позволяющий не «отпускать» металл. Балка является несущим элементом конструкции авто, и уменьшать ее прочность не следует. • В местах сварки следует провести зачистку от окалины, затем тщательно загрунтовать и покрасить стыки. • После отвязки, РПМ не должен касаться двигателя и балки ни в статическом положении, ни во время движения автомобиля. • Если вы производите лифт подвески, следует подобрать комплект для отвязки с учетом увеличившихся углов ШРУС и карданного вала. • Сайлентблоки кронштейнов отвязанного редуктора подвержены износу так же, как подушки силового агрегата или элементов подвески. Замены этих элементов должна быть включена вами в перечень операций при проведении ТО.
