Снятие рулевого редуктора гелендваген своими руками

Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

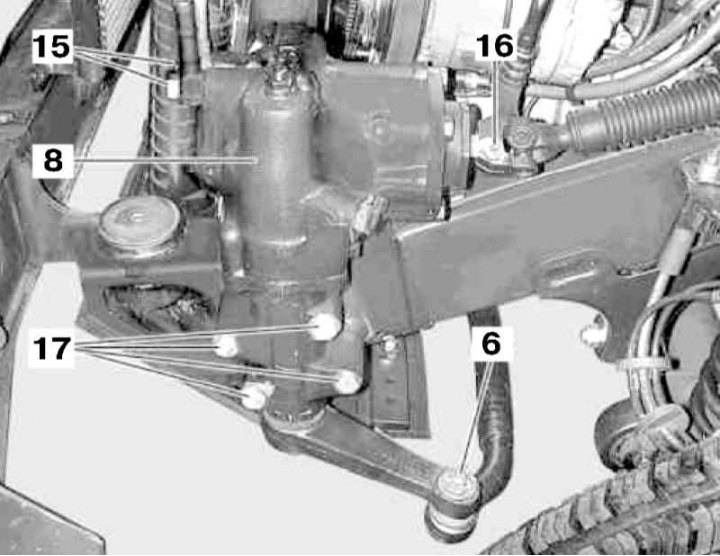

Детали установки рулевого механизма на бензиновых моделях
6 — Рулевая сошка; 8 — Рулевой механизм; 15 — Полые болты штуцерных соединений; 16 — Болт крепления рулевого вала; 17 — Болты крепления сборки рулевого механизма

1. При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7).

2. На моделях, оборудованных двигателями серии 113 снимите левую блок-фару (см. Главу Бортовое электрооборудование) и рулевой насос (см. Раздел Снятие и установка рулевого насоса).

4. Снимите линию (14) охлаждения жидкости ГУР (см. Раздел Снятие и установка линии охлаждения жидкости ГУР).

5. Выверните полые болты (15) штуцерных соединений и отсоедините от сборки рулевого механизма гидравлические линии, — слейте гидравлическую жидкость в заранее приготовленную емкость.

6. Выверните болт (16) и отсоедините нижний карданный шарнир рулевого вала от входного вала рулевого механизма.

7. Выверните крепежные болты (17) и снимите сборку рулевого механизма.

8. Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки.

9. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).

Видео:Снятие сошки с рулевого редуктора гелендвагенСкачать

Дизельные модели

Модели 463.323 (М612)

Соответствующий иллюстративный материал представлен на иллюстрации Схема организации рулевого привода и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

Подготовка к снятию рулевого насоса (модели 463.323)
13 — Напорная линия; 15 — Левый воздуховод; 16 — Правый воздуховод; 17 — Ремень привода вспомогательных агрегатов; 18 — Приводной шкив; 19 — Компрессор К/В; 20 — Крепежный хомут

1. Снимите панели отделки крышки головки цилиндров.

2. Снимите вязкостную муфту привода вентилятора системы охлаждения (см. Главу Системы охлаждения, отопления, вентиляции и кондиционирования воздуха).

4. Снимите левый (15) и правый (16) рукава впускных воздуховодов.

5. Снимите ремень привода вспомогательных агрегатов (см. Главу Двигатель).

6. Снимите шкив (18) привода рулевого насоса (11) (см. Раздел Снятие и установка рулевого насоса).

7. Откачайте жидкость из резервуара ГУР.

8. Снимите компрессор К/В (19) и, не отсоединяя рефрижераторные линии, отведите его в сторону.

9. Снимите левое переднее колесо.

11. При помощи подходящего съемника выпрессуйте поперечную тягу (9) из рулевой сошки (7).

12. Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей, снимите сборку рулевого механизма (8).

13. Установка производится в обратном порядке. В заключение не забудьте произвести регулировку углов установки передних колес (см. Часть Геометрия подвески).

Модели 463.333 (М628)

Соответствующий иллюстративный материал представлен на иллюстрациях Детали установки рулевого насоса (модели с двигателями М628) (1 из 2), Детали установки рулевого насоса (модели с двигателями М628) (2 из 2) и иллюстрации ниже, к которым относятся все встречающиеся в тексте ссылки.

Местоположение крышки (22) в колесной арке

1. Поддомкратьте автомобиль и установите его на подпорки.

2. Снимите левое переднее колесо.

3. Снимите локер защиты колесной арки.

5. Снимите воздухоочиститель (1).

6. Снимите левый воздухозаборник (2).

7. Выверните четыре винта, извлеките измерительный щуп и отверните крышку маслоналивной горловины, затем снимите отделочную панель (4).

9. Снимите кожух масляного фильтра (20).

10. Откачайте жидкость из резервуара ГУР (7).

11. Снимите резервуар (7) (см. параграфы 13 и 14 в Разделе Снятие и установка рулевого насоса).

12. Скиньте ремень привода вспомогательных агрегатов (14) с приводного шкива (10) насосной сборки (11) (см. параграф 15 в Разделе Снятие и установка рулевого насоса).

13. Ослабьте крепление воздуховода (21) на головке цилиндров.

14. Снимите крышку (22) в колесной арке.

15. Снимите термозащитный экран турбокомпрессора.

16. Снимите левый нижний воздуховод (17).

Читайте также: Подшипник редуктора хвостовика 3302

17. При помощи подходящего съемника выпрессуйте поперечную тягу из рулевой сошки.

18. Выполнив процедуры, описанные в параграфах с 5 по 7 для бензиновых двигателей, снимите сборку рулевого механизма (8).

19. Установка производится в обратном порядке. Не забудьте проверить уровни рабочих жидкостей и, в случае необходимости произвести соответствующие корректировки.

20. В заключение произведите очистку памяти процессора системы бортовой самодиагностики (см. Главу Системы электрооборудования двигателя) и отрегулируйте углы установки передних колес (см. Часть Геометрия подвески).

Видео:Гелик. Ремонт рулевого редуктора Mercedes G-class Gelandewagen. Реставрация "сильного" агрегата.Скачать

Крик души про сервисменов? или ремонт рулевого редуктора…

Продолжаю «допиливать» техническую часть… При покупке продавцом было озвучено, что тест рулевой редуктор, и надо бы поменять в нем все прокладки… И это подтвердил сервис, в котором я диагностировал гелик перед покупкой.
Сказано — сделано. В первый же день после покупки, заказываю ремкомплект оригинальных сальников за 4000 с копейками, ждать 2 недели…
Пока ждал, переживал, с редуктора сильно капает, начал изучать проблему, позвонил в пару знакомых сервисов, и один из авторитетных сервисменов, посоветовал мне съездить, и сразу перебрать весь редуктор, т.к после замены рем комплекта могут остаться проблемы.
Погуглил кто у нас делает рейки и редуктора, нашел профильную контору, которая специализируется только на этом. По телефону было озвучено, что процедура займет около двух дней.
Сдал машину жду…
Звонок — добрый день, хотели уже снимать редуктор, оказывается бежит шланг подачи на редуктор, остальное все в идеале, извините мы такое не ремонтируем, приезжайте забирайте…
Я лечу довольный и злой забирать свою машину, довольный — потому что сэкономил 17 тысяч рублей за переборку редуктора, злой — что потерял 2 дня своей жизни, и заказал не нужный ремкомплект за 4000, и снова отдал 1000 рублей за диагностику…

Вывод из моего потока сознания: есть у меня поговорка по жизни (не моя точнее, а Жена как то подсказала) — нормально делай — нормально будет !
Вот у меня призыв к всем сервисменам нашей необъятной страны, если к вам приехали на диагностику, продиагностируйте нормально сразу, не делайте поспешных выводов, чтобы люди потом не тратили свое время в пустую…
Вот моя любимая картинка на эту тему

ЗЫ: Продолжение по замене шланга в следующей записи, потому что это отдельная история…

Видео:Снятие рулевого редуктора,как выбить рулевые тяги,как снять сошку с редуктора,как бысторо снять редуСкачать

Ремонт рулевого редуктора
Мерседес G-класса Гелендваген W463

Рулевой редуктор — агрегат облегчающий поворот колес автомобиля. Включает в себя следующие элементы – червячный вал, подшипники и др. Уменьшает усилия водителя при повороте руля.

Видео:Снятие рулевого редуктора по шаговоСкачать

Основные признаки неисправности рулевого редуктора Гелендваген W463

• течь масла (износ сальников, шлангов и штуцеров, течь с рулевого вала и вала рулевой сошки)
• тугое вращение руля или заедания при повороте руля (повреждение вала рулевой сошки или зубьев передачи, заедание клапана, закусывание карданного соединения рулевого вала)
• люфт в рулевом механизме (бывает между рулевым валом и валом рулевой сошки)
• отдача в руль и стук при движении (износ подшипников, увеличенные зазоры в рулевом механизме, неисправность крепёжных элементов в раме автомобиля)
• гул в насосе (грязный фильтр, недостаточное количество масла, износ ротора, ламелей)

Видео:Замена рулевого редуктора mercedes 124, 190 (201), 202Скачать

Наш Сервис по ремонту Мерседес-Бенц осуществляет следующие работы:

Видео:Снятие, ремонт и регулировка рулевого редуктора УАЗ 469.Скачать

Ремонт рулевого редуктора Мерседес W463

• Диагностика неисправности системы гидроусилителя руля
• Замена шлангов и радиатора охлаждения
• Замена неисправных и изношенных деталей редуктора: подшипники, поршень, сальники, уплотнения, вал и т. д.
• Регулировка редуктора
• Замена/ремонт насоса гидроусилителя руля
• Замена фильтра/бачка насоса
• Замена жидкости в системе гидроусилителя
• Ремонт рамы — крепёжных элементов рулевого редуктора
• Замена/ремонт кардана рулевого вала
• Другие работы

Ремонт осуществляется в течение 10 – 12 часов.

Наш Техцентр по ремонту автомобилей Мерседес предлагает оригинальные запчасти

Для правильного подбора насоса рулевого редуктора Mercedes G-Класса W463 (Внедорожник) требуется уточнить модификацию вашего авто. Для этого используйте уточняющую информацию: мощность (например: 130 л.с.), объем двигателя (пример: 3,2 литра), тип (пример: бензиновый) и модель + код двигателя

Читайте также: Замена сальника заднего редуктора аутлендер xl 2008

Модели с кодом 463: 200GE, 230GE, 300GE, G320, G320 V6, 500GE V8, G500, G500 4×42, G55 AMG, G55 AMG Kompressor, G63 AMG, G63 AMG 6×6, G65 AMG.

Дизельные модели с кодом 463: 250GD, G270 CDI, 300GD (с 9/93 G300 Diesel), G300 Turbodiesel, G320 CDI, 350GD Turbo (с 09/93 G350 Turbodiesel), G350 BlueTEC, G350 CDI, G350 d, G400 CDI

Также мы осуществляем ремонт внедорожника серии W463 с электродвигателем, оснащенным австрийской компанией Kreisel Electric и выпускаемым с 2017 г.
