Снятие и установка рулевой колонки
Шасси. Рулевой механизм. Фольксваген Туарег 1

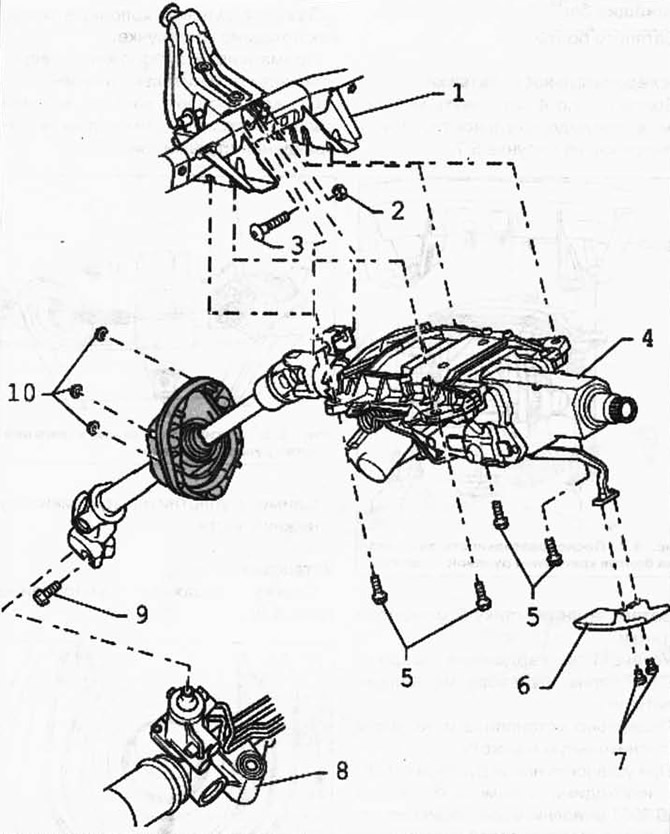

Рис. 5.1. Компоненты рулевой колонки:
1 — поперечная балка рулевой колонки; 2 — самоконтрящаяся гайка; 3 — винт с внутренней звездочкой; 4 — рулевая колонка; 5 — болт с шестигранной головкой; 6 — рукоятка; 7 — болт; 8 — рулевой механизм с усилителем; 9 — болт с шестигранной головкой; 10 — самоконтрящаяся гайка.

Видео:Простой способ РЕМОНТА РУЛЕВОГО ВАЛАСкачать

Снятие

ВНИМАНИЕ: Перед выполнением работ на электрооборудовании и снятием рулевого колеса необходимо выполните следующие условия. Открутите минусовую клемму аккумуляторной батареи. Колеса должны стоять прямо. Несоблюдение этих указаний может привести к отказу системы подушек безопасности при последующей эксплуатации.

Селектор АКПП установите в положение «N» и выключите зажигание.

Снимите накладку в пространстве для ног на стороне водителя.

Снимите блок подрулевых переключателей.

Если имеется, снимите экран с рулевого механизма (2 болта).

Выкрутите болт карданного шарнира рулевого механизма и извлеките шарнир из рулевого механизма.

Осторожно вставьте нижний вал в верхний вал до упора.

Автомобили с 10-цил. дизельным двигателем

Открутите рулевой механизм и сдвиньте влево.

Продолжение монтажных операций для всех автомобилей

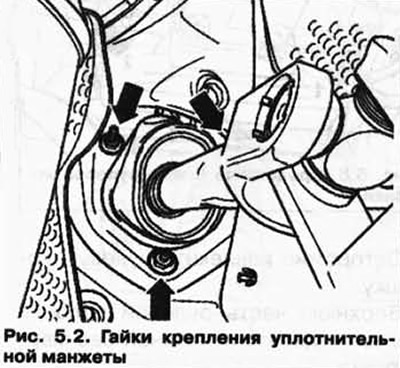

Открутите 3 гайки уплотнительной манжеты (рис. 5.2).

На автомобилях с некоторыми вариантами двигателей верхние гайки доступны также сверху из моторного отсека.

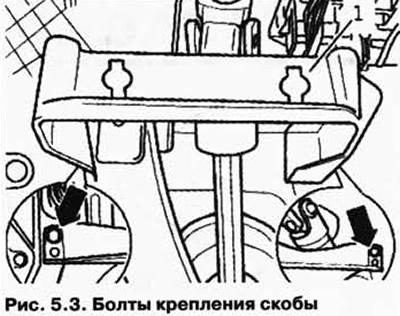

Снимите выключатель стоп-сигнала.

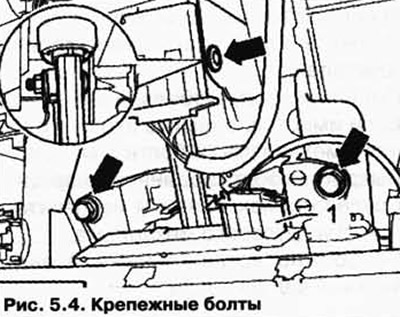

На автомобилях с электроприводом рулевой колонки снимите штекер 1 (рис. 5.4).

Отсоедините остальные разъемы и снимите провода с держателей справа и слева от рулевой колонки.

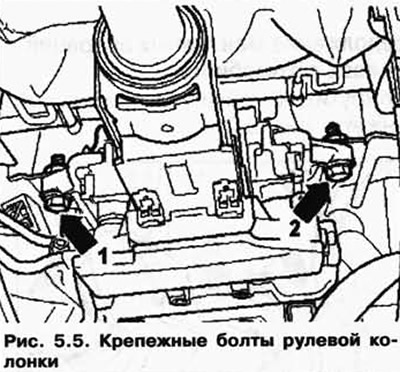

Выкрутите болт 1 и в самом конце болт 2 (рис. 5.5).

Осторожно извлеките рулевую колонку.

Верхнюю часть рулевой колонки нельзя отделять от нижней без маркировки.

Если зубчатое зацепление не займет свое первоначальное положение, то при дальнейшей эксплуатации это может привести к возникнвению стуков.

Если необходимо, снимите уплотнительную манжету.

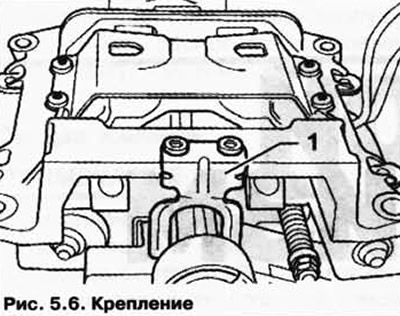

ВНИМАНИЕ: Крепление 1 снимать не разрешается (рис. 5.6). Оно служит защитой при транспортировке.

Видео:Рулевой карданчик,Замена нижней крестовиныСкачать

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

При замене механической рулевой колонки необходимо менять также рукоятку для ее регулировки.

Установите рулевую колонку на поперечную балку.

Вставьте и затяните от руки противолежащие болты.

Видео:как заменить крестовину рулевого кардана на примере AUDI q5Скачать

Последовательность затяжки

Болты с 1 по 4 затягивать моментом в последовательности, представленной на рисунке 5.7.

Затем затяните гайку 5 моментом затяжки.

Установите карданный шарнир на шестерню рулевого механизма и затяните.

Правильно установите и затяните уплотнительную манжету.

При установке новой рулевой колонки необходимо с помощью тестера VAS 5051 выполните адаптацию электрического замка рулевой колонки.

Для этого в режиме «Gefuehrte Funktionen/ Ведомые функции» сначала выберете систему «Wegfahrsicherung/ Иммобилайзер», а затем «Anpassung der ELV/ Адаптация электрического замка рулевой колонки».

После этого выполните базовую настройку датчика угла поворота рулевого колеса G85 с помощью тестера VAS 5051.

Видео:снять руль фольксваген туарег 2012г\в.Скачать

Моменты затяжки

Карданный шарнир к рулевому механизму (используйте новый болт) — 40 Нм + 90°.

Экран на рулевом механизме (если имеется) — 10 Нм.

Рулевая колонка к поперечной балке (используйте новую гайку — 20 Нм.

Уплотнительная манжета на передней стенке — 4 Нм.

Видео:VW Touareg замена рулевой рейки своими рукамиСкачать

Снятие и установка рулевой колонки

Видео:VW Touareg - подошла рулевая рейка?Скачать

Снятие и установка рулевой колонки Volkswagen Touareg

Перед выполнением работ на электрооборудовании и снятием рулевого колеса необходимо выполните следующие условия.

Читайте также: Датчик положения коленчатого вала датчик холла

Открутите минусовую клемму аккумуляторной батареи

Колеса должны стоять прямо.

Несоблюдение этих указаний может привести к отказу системы подушек безопасности при последующей эксплуатации.

Селектор АКПП установите в положение „N» и выключите зажигание.

Снимите накладку в пространстве для ног на стороне водителя.

Снимите блок подрулевых переключателей.

Если имеется, снимите экран с рулевого механизма (2 болта).

Выкрутите болт карданного шарнира рулевого механизма и извлеките шарнир из рулевого механизма.

Осторожно вставьте нижний вал в верхний вал до упора.

Автомобили с 10-цил. дизельным двигателем

Открутите рулевой механизм и сдвиньте влево.

Продолжение монтажных операций для всех автомобилей

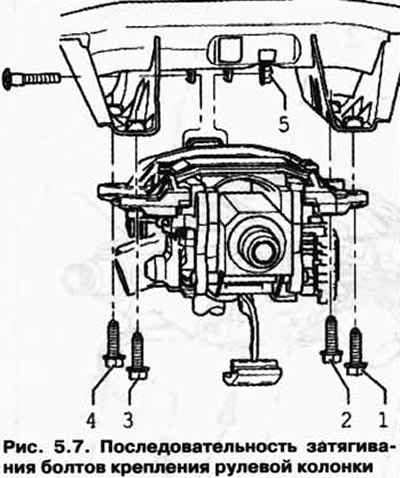

Рис. 5.7. Последовательность затягивания болтов крепления рулевой колонки

Болты с 1 по 4 затягивать моментом в последовательности, представленной на рисунке 5.7.

Затем затяните гайку 5 моментом затяжки.

Установите карданный шарнир на шестерню рулевого механизма и затяните.

Правильно установите и затяните уплотнительную манжету.

При установке новой рулевой колонки необходимо с помощью тестера VAS 5051 выполните адаптацию электрического замка рулевой колонки.

Для этого в режиме «Gefuehrte Funktionen/ Ведомые функции» сначала выберете систему «Wegfahrsicherung/ Иммобилайзер», а затем «Anpassung der ELV/ Адаптация электрического замка рулевой колонки».

После этого выполните базовую настройку датчика угла поворота рулевого колеса G85 с помощью тестера VAS 5051.

Карданный шарнир к рулевому механизму (используйте новый болт) – 40 Н·м + 90°.

Экран на рулевом механизме (если имеется) – 10 Н·м.

Рулевая колонка к поперечной балке (используйте новую гайку – 20 Н·м

Уплотнительная манжета на передней стенке – 4 Н·м.

Видео про «Снятие и установка рулевой колонки» для Volkswagen Touareg

Ремонт рулевой рейки на Volkswagen Touareg. Ремонт рулевой рейки на Volkswagen Touareg в СПБ.
[Видеоотчёт] Замена рулевой рейки Audi Q7
Сайлентблоки рулевой рейки VW Touareg

Видео:Рулевой карданчик. Замена крестовины.Скачать

Рулевая колонка VW Touareg с 2010 года

Видео:Ремонт рулевой рейки на Volkswagen Touareg. Ремонт рулевой рейки на Volkswagen Touareg в СПБ.Скачать

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
рулевое управление Volkswagen Touareg , ремонт рулевого управления Volkswagen Touareg , моменты затяжки Volkswagen Touareg

Видео:Ремонт рулевого вала, замена крестовиныСкачать

2. Рулевая колонка

1. Поперечная балка
2. Блок управления эл. блокировки рулевой колонки -J764-
3. Болт (5 Н•м)
4. Рулевая колонка (устанавливаются различные исполнения)
5. Болт
6. Болт (20 Н•м, 4 шт.)
7. Болт (20 Н•м и довернуть на 90°, заменять после каждого снятия)
8. Гайка (4 Н•м)
9. Гайка (20 Н•м, заменять после каждого снятия)
10. БУ электрорегулируемой рулевой колонки -J866-
11. Болт (5 Н•м)

Примечание:
— Сварочные и рихтовочные работы на несущих и направляющих элементах подвески не допускаются.
— Самостопорящиеся гайки необходимо заменить.
— Болты и гайки, подвергшиеся коррозии, подлежат обязательной замене.

Снятие и установка рулевой колонки

Внимание:
— Перед снятием рулевой колонки необходимо выполнить следующие действия
— Составить схемы:

• схему прокладки электрических проводов и кабелей,
• схему крепления электрических проводов и кабелей,
• схему мест установки кабельных стяжек,

— Особенно это касается жгута проводов к блоку управления эл. блокировки рулевой колонки -J764-.
— Перед установкой рулевой колонки необходимо выполнить следующие действия:

• Проложить жгуты электропроводки так, как они были проложены изначально.
• Закрепить жгуты электропроводки так, как они были закреплены изначально.
• Установить все кабельные стяжки, снятые или срезанные при демонтаже.
• Проверить, чтобы жгут проводов к блоку управления эл. блокировки рулевой колонки -J764- при регулировке колонки не зажимался и не прилегал к острым граням.

Читайте также: Замена балансировочных валов tiguan

Снятие

Примечание:
— Рулевая колонка поставляется только в сборе. Ремонт невозможен.
— При замене рулевой колонки блок управления эл. блокировки рулевой колонки -J764- уже установлен на новую рулевую колонку, переустанавливать старый блок не требуется.
— При замене рулевой колонки с электрической регулировкой блок управления электрорегулируемой рулевой колонки -J866- уже установлен на новую рулевую колонку, переустанавливать старый блок не требуется.

Автомобили с пневматическими амортизационными стойками

1. Активировать режим установки на подъёмник и установить автомобиль на подъёмник.

Продолжение для всех автомобилей

2. Установить колеса в положение для движения прямо.

3. Выключить зажигание и извлечь ключ из замка.

4. Снять левое переднее колесо.

5. Снять шумоизолирующий кожух.

6. Снять подкрылок левой колёсной арки.

7. Снять модуль подушки безопасности и рулевое колесо.

Внимание:
— Перед началом работ с электрооборудованием и снятием рулевого колеса необходимо выполнить следующие условия:

• Необходимо снять отрицательную клемму с аккумуляторной батареи.
• Колёса должны быть установлены в положение Прямо.

— Если не выполнить эти условия, в дальнейшем может выйти из строя система подушек безопасности!

8. Снять облицовку рулевой колонки.

9. Снять блок подрулевых переключателей.

10. Снять накладку -1- в пространстве для ног водителя

11. При наличии, выкрутить болты -стрелки-.

12. Снять теплозащитный экран -1- с рулевого механизма -2-.

13. Выкрутить болт -стрелка- карданного шарнира с крестовиной -1-.

14. Отсоединить карданный шарнир с крестовиной -1- от рулевого механизма с усилителем -2-.

Внимание:
В зависимости от типа двигателя существует опасность получения ожога от элементов системы выпуска ОГ.

15. Открутить гайки -стрелки- крепления уплотнительной манжеты -1-.

16. Отсоединить скобу крепления -стрелка- жгута проводов -1- на рулевой колонке -2-.

17. Отвести в сторону жгут проводов.

Автомобили с электрорегулируемой рулевой колонкой

18. Освободить и отсоединить разъём -2- жгута проводов электрорегулируемой рулевой колонки -1- за комбинацией приборов.

Продолжение описания для обоих автомобилей

19. Выкрутить болт -стрелка- рулевой колонки -1-.

20. Отвернуть резьбовое соединение -стрелки- между рулевой колонкой и поддерживающим кронштейном.

21. Извлечь болты, при этом поддерживать рулевую колонку -1- снизу рукой.

Автомобили с электрорегулируемой рулевой колонкой

22.Отсоединить разъём -стрелка- от блока управления эл. блокировки рулевой колонки -J764—1.

Продолжение описания для обоих автомобилей

23. Осторожно опустить рулевую колонку.

24. Откинуть назад напольное покрытие в области уплотнительной манжеты в пространстве для ног на стороне водителя.

25. Извлечь рулевую колонку с уплотнительной манжетой из автомобиля.

Установка

1. Установка осуществляется в обратной последовательности. При этом необходимо принимать во внимание следующее:

Внимание:
Перед установкой рулевой колонки необходимо выполнить следующие действия:

• Проверить рулевую колонку на наличие повреждений.
• Проложить жгуты электропроводки так, как они были проложены изначально.
• Закрепить жгуты электропроводки так, как они были закреплены изначально.
• При установке рулевой колонки установить все кабельные стяжки, снятые или срезанные при демонтаже, на прежнее место.
• Проверить, чтобы жгут проводов к блоку управления эл. блокировки рулевой колонки -J764- при регулировке колонки не зажимался и не прилегал к острым граням.

• Установить рулевую колонку -1- в автомобиль.
• Установить болт крепления -стрелка- к поддерживающему кронштейну.
• Подсоединить электрические разъёмы.

• Закрутить все болты рулевой колонки от руки.

• Проверить правильность установки уплотнительной манжеты -1- на перегородке моторного отсека -2- автомобиля.

• Равномерно затянуть гайки -стрелки- уплотнительной манжеты от руки.
• Затянуть гайки уплотнительной манжеты -1- предписанным моментом.

Читайте также: Максимальная длина карданного вала

Примечание:
Соблюдать последовательность затяжки.

• Затянуть болт с -1- по -4- в указанной последовательности предписанным моментом.
• Затянуть гайку -5- предписанным моментом затяжки.

Примечание:
Резьбовое отверстие болта карданного шарнира с крестовиной всегда следует очищать (к примеру, метчиком).

• Насадить рулевую колонку -1- до упора на рулевой вал рулевого механизма с усилителем -2- и затянуть болт -стрелка-.

• Установить колесо и затянуть болты его крепления.
• После установки блока подрулевых переключателей необходимо откалибровать датчик угла поворота рулевого колеса.

Примечание:
— При замене рулевой колонки с блоком управления эл. блокировки рулевой колонки -J764- необходимо выполнить адаптацию блока управления -J764-.
— Использовать тестер -VAS 5051B-.
— Для выполнения адаптации необходимо следовать инструкциям, появляющимся на экране тестера.
— Для выполнения базовой установки необходимо следовать инструкциям, появляющимся на экране тестера.

Проверка рулевой колонки на наличие повреждений

Осмотр

1. Проверить наличие внешних повреждений деталей рулевой колонки.

2. Проверить наличие повреждений уплотнительной манжеты и правильную посадку резиновой втулки.

Проверка работы

1. Поворачивая вал рулевой колонки, убедиться в отсутствии заеданий, излишнего сопротивления при вращении.

2. Проверить легкость регулировки рулевой колонки по вылету и высоте.

Снятие и установка блока управления эл. блокировки рулевой колонки

Снятие

3. Слегка приподнять блок управления эл. блокировки рулевой колонки -J764—1- и снять с рулевой колонки.

Внимание:
После снятия блока управления не допускать попадания загрязнений и посторонних предметов в рулевую колонку.

Установка

1. Установка осуществляется в обратной последовательности. При этом необходимо принимать во внимание следующее:

Примечание:
— Если заменялся только блок управления эл. блокировки рулевой колонки -J764-, то необходимо повторно использовать ранее установленный болт крепления блока управления.
— Если заменялась рулевая колонка, то блок управления эл. блокировки рулевой колонки -J764- уже установлен в новую рулевую колонку.

• Установить блок управления эл. блокировки рулевой колонки -J764—1- выступом в паз -стрелка- рулевой колонки.
• Затянуть болт.

Примечание:
— Если устанавливается использовавшийся блок управления эл. блокировки рулевой колонки -J764-, то адаптировать блок управления -J764- заново не требуется.
— Если блок управления эл. блокировки рулевой колонки -J764- заменен, необходимо адаптировать новый блок управления.
— При замене рулевой колонки блок управления эл. блокировки рулевой колонки -J764- уже установлен на новую рулевую колонку, переустанавливать старый блок не требуется.
— При замене блока управления эл. блокировки рулевой колонки -J764- необходимо адаптировать новый блок управления -J764.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала
  • Правообладателям
  • Политика конфиденциальности




  источники:

  https://evakuatorinfo.ru/snyatie-rulevogo-vala-tuareg

  🎦 Видео

  Touareg снятие airbag руляСкачать



  Снимаю Airbag руля Volkswagen Touareg 2002 - 2010 Как снять подушку руля ?Скачать



  Замена рулевой рейки Volkswagen Touareg 2004Скачать



  Замена вала рулевой рейки и ремонт VW TouaregСкачать



  Замена крестовины штурвала AUDI Q5.Скачать



  Замена крестовины рулевого вала Audi Q5, ауди Q5Скачать



  Регулировка рулевой рейки туарегСкачать



  снять руль фольксваген туарег 2008г/вСкачать



  замена нижнего рулевого вала на тлс Прадо.Скачать



  Замена крестовины рулевого валаСкачать
