Со 74а компрессор технические характеристики (2 видео)

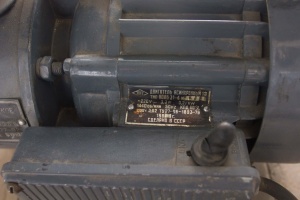

Состояние рабочее. Производство Вильнюс СССР. 1986 год. Двигатель асинхронный 1Ф 220вольт, 3,3А, 0,27кВт, 1440 об/мин.

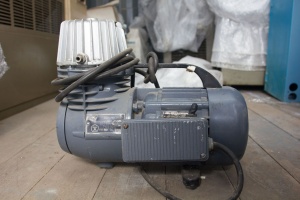

Диафрагменный компрессор СО-74АКомпрессор представляет собой переносную установку, состоящую из компрессора и фланцевого электродвигателя. Все детали компрессора монтируются на литом алюминиевом картере, состоящем из левой и правой половин и имеющем вертикальный разъем. Внутри картера выполнены расточки для установки подшипников, которые являются опорами вала. В головке компрессора расположен редукционный клапан, который одновременно выполняет роль регулятора давления и предохранительного клапана; отрегулирован на 0, 3 МПа. При настройке клапана на заданное давление пружине сообщают необходимое для данного давления натяжение крышкой. После настройки клапана следует законтрить крышку контргайкой. Для присоединения компрессора к электрической сети 220В служит штепсельное двухполюсное соединение.

Техническая характеристика диафрагменного компрессора СО-74А

Режим работы, ПВ% при продолжительности цикла 60 мин

Электродвигатель: мощность, кВт 0, 27

род тока Переменный, однофазный

Частота вращения вала электродвигателя, об/мин. 1440

Габаритные размеры, мм: длина 415ширина 245высота 355

Идеален для использования дома, сеть 220В. КАЧЕСТВО СССР!

Содержание

Оборудование для окрасочной и мастичной гидроизоляции. Окрасочные агрегаты.
Окрасочные агрегаты
Продам Компрессор СО-74А Вильнюс Б/У в Москве
Детальное описание
ДОМОСТРОЙСантехника и строительство
Компрессоры
🌟 Видео

Видео:Как разобрать компрессор СО-45 (СО-74А). Опыт дилетантаСкачать

Оборудование для окрасочной и мастичной гидроизоляции. Окрасочные агрегаты.

Окрасочные агрегаты

Для комплексной механизации при устройстве окрасочной гидроизоляции эффективно используют пневматические окрасочные агрегаты (табл. 39), серийно выпускаемые промышленностью и содержащие в комплекте красконагнетательный бак, краскораспылители, шланги и т. д. В комплект некоторых агрегатов входят также компрессоры. Промышленность серийно выпускает окрасочные агрегаты моделей СО-5А, СО-74А, СО-92А, СО-150, СО-158.

Агрегат окрасочный СО-5А (ТУ 22-4277-78) состоит из бака красконагнетательного СО-12А и пистолета-краскораспылителя СО-71А (рис. 18).

В процессе работы сжатый воздух от компрессора по рукаву подается в редуктор, который установлен на баке. Часть воздуха по рукаву идет под давлением к краскораспылителю, а другая часть редуцируется и подается в бак, вытесняя через фильтр лакокрасочный материал, поступающий по рукаву к пистолету-краскораспылителю.

Агрегат окрасочный СО-74А (ТУ 22-5277-82) предназначен для нанесения лакокрасочных гидроизоляционных материалов в труднодоступных местах при малом объеме работ. Он состоит из диафрагменного компрессора СО-45А и пневматического пистолета-краскораспылителя СО-19Б (рис. 20).

В процессе работы сжатый воздух из компрессора по рукаву через штуцер подается в краскораспылитель и далее по каналам корпуса в головку, частично — в бачок, создавая давление на поверхность краски. Игла, прижатая к коническому отверстию сопла, при нажатии на курок отходит назад, а вытесняемая из бачка краска поступает к соплу, где ее сжатым воздухом дробят на мельчайшие частицы.

В комплект поставки включают сменные головки, позволяющие получать плоскую, круглую и плоскую под углом к оси краскораспылителя формы факела.

Агрегат для окраски фасадов зданий СО-92А (ТУ 22-5580-83) предназначен для нанесения лакокрасочных гидроизоляционных материалов с вязкостью составов до 60 с по ВЗ-4. Он состоит из двух красконагнетательных баков, воздушного компрессора СО-7А с электродвигателем, барабана для намотки рукавов и пульта управления, которые смонтированы на одноосном шасси на пневматическом ходу (рис. 21). Все механизмы агрегата закрыты металлическим откидным капотом.

Красконагнетательные баки агрегата изготавливают из герметически закрытых резервуаров в виде сварного цилиндра с конусным дном и сферической крышкой. В нижней части каждого бака устроены рабочие камеры, в которых монтируют гидравлические клапаны с диафрагмами и нажимными пружинами. Штоки клапанов связаны с микропереключателями, воздействующими на катушки электромагнитного воздухораспределителя. Внутри бака помещен пустотелый шар-клапан, закрывающий нагнетательное отверстие после полного израсходования в баке краски. Рабочие камеры соединены общим трубопроводом и коллектором, к которому присоединяют материальные и воздушные рукава малярных удочек или ручной краскораспылитель СО-24А. Лакокрасочный материал перемещается к удочкам поступающим от компрессора сжатым воздухом и распыляется.

Читайте также: Масла для компрессора embraco

В комплект входят две удочки или два краскораспределителя для воздуха и краски и кабель со штепсельным соединением.

Видео:Компрессор СО-74А после ремонтаСкачать

Продам Компрессор СО-74А Вильнюс Б/У в Москве

Видео:SUPER КОМПРЕССОР испытание СКОЛЬКО СМОЖЕТ НАКАЧАТЬ?Скачать

Детальное описание

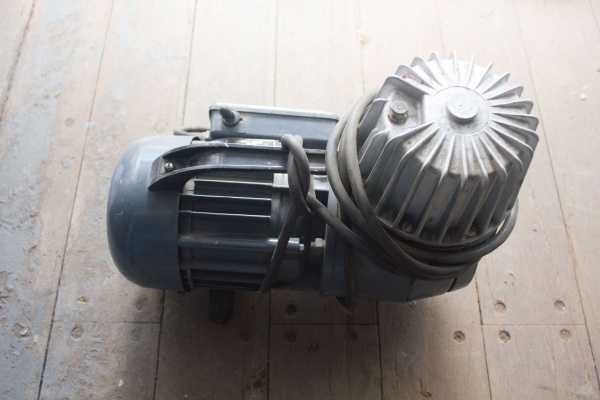

Состояние рабочее. Производство Вильнюс СССР. 1986 год. Двигатель асинхронный 1Ф 220вольт, 3,3А, 0,27кВт, 1440 об/мин.

Диафрагменный компрессор СО-74АКомпрессор представляет собой переносную установку, состоящую из компрессора и фланцевого электродвигателя. Все детали компрессора монтируются на литом алюминиевом картере, состоящем из левой и правой половин и имеющем вертикальный разъем. Внутри картера выполнены расточки для установки подшипников, которые являются опорами вала. В головке компрессора расположен редукционный клапан, который одновременно выполняет роль регулятора давления и предохранительного клапана; отрегулирован на 0, 3 МПа. При настройке клапана на заданное давление пружине сообщают необходимое для данного давления натяжение крышкой. После настоойки клапана следует законтрить крышку контргайкой. Для присоединения компрессора к электрической сети 220В служит штепсельное двухполюсное соединение.

Техническая характеристика диафрагменного компрессора СО-74А

Режим работы, ПВ% при продолжительности цикла 60 мин

Электродвигатель: мощность, кВт 0, 27

род тока Переменный, однофазный

Частота вращения вала электродвигателя, об/мин. 1440

Габаритные размеры, мм: длина 415ширина 245высота 355

Идеален для использования дома, сеть 220В. КАЧЕСТВО СССР!

Видео:ШОК 😱! На что Способен Безмасляный Компрессор DWT | Тест компрессор для гаражаСкачать

ДОМОСТРОЙСантехника и строительство

Компрессоры диафрагменные СО-45А и СО-45Б (ТУ 22-575!-85) изготавливают как передвижные установки, состоящие из узла компрессора и фланцевого электродвигателя ( 13). На валу электродвигателя эксцентрично закреплен шатун, связанный с упругой диафрагмой, рабочий ход которой равен двойному эксцентриситету. Над диафрагмой расположена головка компрессора с фильтром и клапанами: всасывающим, нагнетательным и предохранительным.

При движении вниз шатун с диафрагмой всасывают воздух из атмосферы через фильтр. Затем воздух проходит по трубке в через всасывающий клапан попадает в рабочую камеру. Когда шатун с диафрагмой двигается вверх, всасывающий клапан автоматически закрывается и открывается нагнетательный, через который сжатый воздух подается в ресивер и далее через ниппель

Компрессоры охлаждаются посредством вентилятора электродвигателя. Их изготавливают путем модернизации конструкции модели СО-45. Они имеют меньшую массу, улучшенный внешний вид, измененную электрическую схему для защиты двигателя or перегрузок. Усовершенствована конструкция клапанной группы и привода компрессора, увеличен срок службы машин. В комплект поставки входит воздушный рукав.

При отсутствии в компрессоре масловодоотделителя для очистки сжатого воздуха от масла, влаги и твердых частиц могут быть использованы воздухоочистители моделей: СО-15А, (С-418А), СО-15БиСО-35 (С-732).

Контактное имя: По обьявлению

Продается компрессор диафрагменный СО – 45 А., в рабочем состоянии.
Предназначен для получения сжатого воздуха, необходимого для производства мелких окрасочных работ при помощи краскораспылителей, аэрографии, подкачки шин и других работ, требующих давления до 3 кгс/см2 и расхода воздуха 0,05 м3/мин
В сжатом воздухе, получаемом диафрагменными компрессорами, отсутствуют малейшие следы масла и их можно использовать в медицинской и пищевой отраслях, а также — в пневмоавтоматике. Компрессоры не требуют смазки.
Технические характеристики:
Производительность – 3 м/ час
Давление сжатия — 3 кгс/см2
Диаметр диафрагмы -120 мм
Ход диафрагмы 12 мм
Частота вращения коленчатого вала – 24 об/сек
Объем головки 0,8 л
Электродвигатель:
Мощность – 0,27 квт
Род тока – однофазный переменный
Напряжение – 220 в
Частота – 50 Гц
Габариты:
Длина – 425 мм
Ширина – 245 мм
Высота – 355 мм
Масса – 21 кг

Читайте также: Муфта компрессора кондиционера кия спортейдж 2

Компрессоры

Используемые для окрасочной и мастичной гидроизоляции полимерные, битумно-полимерные и битумные лаки, эмали, краски, мастики, грунтовки и шпаклевки наносят на изолируемую поверхность сооружения с помощью установок пневматического и безвоздушного распыления и другого оборудования, при небольших объемах работ могут быть использованы кисти, валки и шпатели.

Установки пневматического распыления состоят из компрессора с масловодоотделителем, красконагнетательного бака, краскораспылителя (распылителя) или компрессорной форсунки, шлангов подачи воздуха и лакокрасочного материала (рис. 12). Комплектуют их оборудованием как серийно изготовляемым в настоящее время, так и тем, которое выпускалось ранее и имеется в распоряжении строительных организаций.

Для получения сжатого воздуха, используемого при нанесении лакокрасочных материалов в гидроизоляционных целях, предназначены компрессоры (табл. 36). Отечественная промышленность серийно выпускает компрессоры моделей: СО-7Б, СО-45Б, СО-161.

Установка компрессорная передвижная для малярных работ СО-7Б (ТУ 22-5971-84) состоит из одноступенчатого поршневого компрессора, ресивера, масловодоотделителя, воздушного фильтра, регулятора давления, предохранительного клапана, трубопровода, электродвигателя, пускателя и ограждения. Все основные узлы смонтированы на ресивере, установленном на двух обрезиненных колесах. Это модернизированная модель СО-7А, в которой установлены облегченный электродвигатель, масловодоотделитель и регулятор давления нового типа.

Компрессоры диафрагменные С0-45А и СО-45Б (ТУ 22-5751-85) изготавливают как передвижные установки, состоящие из узла компрессора и фланцевого электродвигателя (рис. 13). На валу электродвигателя эксцентрично закреплен шатун, связанный с упругой диафрагмой, рабочий ход которой равен двойному эксцентриситету. Над диафрагмой расположена головка компрессора с фильтром и клапанами: всасывающим, нагнетательным и предохранительным.

При движении вниз шатун с диафрагмой всасывают воздух из атмосферы через фильтр. Затем воздух проходит по трубке и через всасывающий клапан попадает в рабочую камеру. Когда шатун с диафрагмой двигается вверх, всасывающий клапан автоматически закрывается и открывается нагнетательный, через который сжатый воздух подается в ресивер и далее через ниппель к краскораспылителям.

СО-2	СО-7А	0-39А	СО-62А	СО-45А	КМ-70
Подача, м3/ч	28—30	28—30	4,2
Рабочее давление, МПа	0,4	0,6	0,7	0,6	0,3
Диаметр цилиндров, мм	67,5	81,9	—	—
Ход поршня, мм	—	—
Частота вращения коленчатого вала	13,3	23,5
Электродвигатель:
мощность, кВт	0,27	0,6
частота вращения	23,7	23,5	23,7	23,5
Вместимость ресивера, л	—	—
Давление, на которое отрегулирован предохранительный клапан, МПа	0,5	0,8	0,8	0,7	—	—
Габаритные размеры, мм	1230X 485Х	1000X 480Х	380Х 310Х	930X 496Х	415Х 245Х	375X 230Х
Масса кг.

Передвижные компрессоры (СО-2 С0-7А, 0-39А и СО-62А) поршневые одноступенчатые, двухцилиндровые простого действия с воздушным охлаждением. Ресивер 1 (рис. 58), изготовленный из двух стальных соединенных между собой труб, предназначен для выравнивания пульсации воздуха, устранения колебаний давления в пневмолинии при непрерывном потреблении сжатого воздуха и частичной очистки воздуха от воды и масла.

Рис. 57. Пневматический распылитель мастичных составов: 1 — наконечник, 2 — распылитель, 3 — бачок, 4 — пробковый кран, 5 — штуцер

Все сборочные единицы компрессоров СО-2, СО-7А и 0-39А смонтированы на ресивере, а СО-62А — на тележке. Электродвигатель с компрессором соединен клиноременной передачей. Для передвижения компрессоры снабжены колесами и рукояткой. Компрессор СО-45А (рис. 59) диафрагменный одноступенчатый используют для работы с краскораспылителем производительностью до 50м2/ч. Компрессор работает от фланцевого однофазного электродвигателя переменного тока. На валу электродвигателя эксцентрично закреплен шатун. Движение передается диафрагмой 2 диаметром 120мм, в результате колебаний которой происходят всасывание и нагнетание воздуха. В головке компрессора установлен предохранительный клапан.

Рис. 58. Принципиальная схема передвижного компрессора: 1 — ресивер, 2 — воздухоочиститель, 3 — распределительный кран, 4 — регулятор давления, 5 — манометр, 6 — поршень, 7 — воздушный фильтр, 8 — камера для всасываемого воздуха, 9 — камера для нагнетательного воздуха, 10 — нагнетательный трубопровод, 11 — картер компрессора, 12 — предохранительный клапан

Читайте также: Компрессор для сушки собак monster

Воздухоочистители. Воздухоочиститель СО-15А (рис. 60) представляет собой стальной сварной цилиндр 4 вместимостью 1,2 л, в котором установлено фильтрующее устройство. Предохранительный клапан срабатывает при превышении допускаемого давления, т. е. более 0,6МПа, а регулятор поддерживает заданное давление воздуха, выпуская излишки его в атмосферу. Перед работой воздухоочиститель подключают к сети сжатого воздуха отрезком шланга, присоединенного к штуцеру 1. Сжатый воздух поступает во внутреннюю полость цилиндра 4 и, проходя по каналу спирали с большой скоростью, под действием центробежных сил сепарируется, частично выделяя масло и влагу, которые стекают в нижнюю часть внутренней полости цилиндра. После грубой очистки сжатый воздух проходит через сетку и войлок фильтра, размещенные внутри цилиндра 4, и освобождается от остатков воды и масла.

В конце каждой рабочей смены воздухоочиститель освобождают от масла и воды через спускной кран 15.

Если давление сжатого воздуха в сети превышает необходимое для работы ручным краскораспылителем, шланги для разбора сжатого воздуха присоединяют к штуцерам кранов 8 и 9. Сжатый воздух пропускают через редуктор, регулируя необходимое давление винтом 7. Контролируют давление двумя манометрами.

Рис. 59. Диафрагменный компрессор СО-45А: 1 — воздушная камера, 2 — диафрагма, 3 — эксцентрик, 4 — электродвигатель, 5 — выключатель, 6 — гибкий шланг с вилкой

Габаритные размеры воздухоочистителя СО-15А (высота X ширина по одной оси Х то же, по второй) — 480X315X170мм.

Воздухоочиститель СО-35 передвижной, представляет собой цилиндр вместимостью 35 л герметической крышкой, заполненной коксом и двумя войлочными прокладками с сеткой. На крышке расположен редуктор с двумя раздаточными кранами и манометром. В верхней части цилиндра помещен кран для крепления шланга, подводящего сжатый воздух. В днище цилиндра находится кран для сброса воды и масла. Габаритные размеры (высота X ширина) — 1080×360мм.

Рис. 60. Воздухоочиститель СО-15А: а — общий вид, б — схема; 1 — штуцер для присоединения шланга, 2 — нижняя крышка, 3 — трубка, 4 — цилиндр, 5 — стакан со спиралью, б — редуктор, 7 — винт регулирования давления воздуха, 8, 9 — краны для разбора редуцируемого сжатого воздуха, 10, 11 — краны для разбора воздуха без понижения давления, 12, 13 — войлочные фильтры, 14 — сетка, 15 — спускной кран
