Соединение для медных трубок в компрессоре

Компрессоры Данфосс, как правило, оснащены толстостенными омедненными патрубками из стальных труб, которые так же хорошо припаиваются к трубам холодильного контура, как и обычные медные патрубки. Патрубки приварены к корпусу компрессора; в процессе пайки сварочный шов патрубков не повреждается.

Патрубки закрыты опечатанными алюминиевыми колпачками, которые обеспечивают хорошую герметизацию корпуса компрессора. Наличие пломбы на колпачке гарантирует, что после отгрузки с производственной линии компрессор не открывался. Кроме того, колпачки удерживают азот в корпусе компрессора, который заправляется на заводе для защиты компрессора от влаги.

Пломбы легко удаляются плоскогубцами или специальным инструментом, как показано на рисунке. Поставить пломбы обратно уже нельзя. Если колпачки патрубков сняты, компрессор необходимо установить в систему в течение 15 минут, чтобы влага и грязь не успели попасть в контур.

Не оставляйте пломбы в собранной системе. Маслоохладители компрессора, если они установлены (в компрессорах с объемом цилиндра более 7 см3), изготавливаются из медной трубы. Штуцер трубы закрывается резиновым колпачком. Теплообменник маслоохладителя подсоединяется к средней части контура конденсатора.

Сдвоенные компрессоры типа SC должны иметь обратный клапан, который устанавливается на линии нагнетания компрессора № 2. Если предусматривается изменение порядка включения компрессоров № 1 и № 2, обратный клапан необходимо устанавливать в обеих линиях нагнетания.

Для обеспечения оптимальных условий пайки и уменьшения расхода припоя все патрубки компрессоров Данфосс, выполненные из трубы, имеют буртик, показанный на рисунке.

Видео:Соединение медной трубы без пайки за 5 минутСкачать

Расширение патрубков

Видео:Соединительные трубки компрессораСкачать

Переходники

Видео:Быстросъемы и фитинги для пневмошланговСкачать

Припои

Если соединительные трубы изготовлены из стали, следует использовать припои с высоким содержанием серебра без фосфора, температура ликвидуса которых (температура перехода в жидкое состояние) не превышает 740°С. При пайке с помощью этих припоев необходимо использовать флюс.

Видео:Способ соединения (пластиковых) полиамидных трубокСкачать

Пайка

Когда патрубок станет вишнево-красным (температура приблизительно 600°С), перенесите пламя на несколько секунд на соединительную трубу.

Продолжайте нагрев стыка рассеянным пламенем и введите припой.

Направьте припой в щель медленным движением пламени в сторону компрессора; затем полностью погасите пламя.

Видео:Замена трубки на воздушном компрессоре .Скачать

Соединение типа Lokring

В таких случаях используются соединения типа Lokring. Компоненты и трубопроводы вновь устанавливаемых систем могут соединяться с помощью пайки, поскольку в этот момент они не заполнены горючими хладагентами. Никогда не раскрывайте заправленные системы с помощью пламени. Компрессоры систем, работающих с горючими хладагентами, должны быть отвакуумированы для удаления из масла остатков хладагента.

Видео:Как согнуть медную или латунную трубу без обжига, песка, льда, забытые хитростиСкачать

Осушители

Водопоглотитель не должен свободно перемещаться внутри осушителя, создавая грязь и блокируя вход в капиллярную трубку. В системах с капиллярной трубкой эта грязь приводит к увеличению времени выравнивания давления. Стержневые осушители выбирайте особенно тщательно. В транспортных системах охлаждения можно использовать только сертифицированные осушители.

Видео:Как исправить залом на трубе кондиционера?Скачать

Осушители и хладагенты

Рекомендуется устанавливать осушители со следующим количеством водопоглотителя.

В промышленных системах часто используются осушители с твердым сердечником большего размера. Их совместимость с хладагентами определяется инструкцией изготовителя. Если необходимо установить антикислотный фильтр-осушитель, обращайтесь к поставщику для получения подробной информации.

Видео:Соединение медной трубы без пайки за 2 минутыСкачать

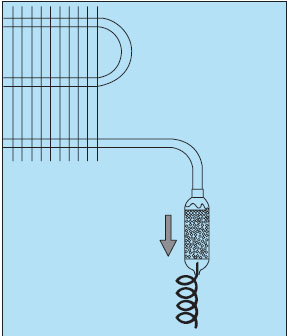

Осушители с капиллярной трубкой

или ограничения ее проходного отверстия не заталкивайте трубку слишком глубоко в осушитель до металлической сетки или фильтрующего диска. Напротив, трубку, частично вставленную в осушитель, можно заблокировать при пайке. Проблем можно избежать, если с помощью плоскогубцев выдавить на капиллярной трубке специальный ограничитель.

Видео:Как развальцевать медную трубку без вальцевателя! Мастера просто в шоке!Скачать

Соединение для медных трубок в компрессоре

Пайка красивая! Вот только горлка для ювелиров. Ну вообщем Респект!

Пайка красивая! Вот только горлка для ювелиров. Ну вообщем Респект!

Я этой горелочкой, при заклеивании испарителей и прочего алюминия вокруг подогреваю. Клей ровней ложится, пузыри выходят и быстрее полимеризуется клеющий состав.
Думаю, с таким же успехом можно и феном пропаять. Будет повод — попробую.

Николай, а доставку осуществляете или самовывоз? ?

Продаётся здесь http://www.svarkadv.ru/product/26423/, там и доставка есть.

куплен,Castolin 192 FBK опробован очень понравился в работе . видео тут

куплен,Castolin 192 FBK опробован очень понравился в работе . видео тут

http://video.mail.ru/list/master-holoda/6/7.html
А во сколько обошлась доставка? Мне рассчитали 520 руб. через почту ЕМС.

Я недавно нарвался на свой «днепр-2» сделанный таким методом, отремонтированый 15 лет назад во времена дефицита испарителей. Так вот развальцованы там были обе трубки)), а утечка была по каналу. Только зачем весь этот секс, если современные технологии позволяют все технично запаять.

Зачем клепать космический корабль для поездки в Тулу? там своих самоваров в избытке. Не всегда под рукой современные технологии под рукой, важен результат, скорость и качество исполненной работы. Смотриш раздел человек за помощью обратился, и что вы ему посоветовали: — сунь, вынь, гони. ни одного квалифецированного ответа. Надоело мне с вами пойду дальше.

Если человек паять не умеет, или припоя нет … , то да!

Я помню, как только что вышли изобутановые, напугали нас так сильно, что начали по всюду нарезать резьбу, потом набрали смелость и начали паять, ничего, резьбы до сих пор держат. Ну, паять, конечно, легче и лучше!!
Когда внутри трубки спаян капиляр, паять сверху очень рискованно. Сварка в стык это соединение трёх металлов, алюм.+медь+припой = разность степени расширения при большом колебании темературы. Резьбу на трубке не нарезаю, что приводит к утоншению тела и ненадёжно, только развальцовываю. Новые технолгии? использую только карандаш La-Ko при микротрещинах остальное паяю припоем сплав аллюминия с цынком, у меня его в избытке с времён СССР, проверенно годами. Оборудование горелка, амперметр с вольтметром, манометры, заправочное и вакум. сам собрал ему больше двадцати лет и неподводит. Мой учитель электроники в конце семедисятых говорил: — С осцилографом любой отремонтирует, а а у тебя прибор ц20 отвёртка и паяльник ищи неисправность. потом добавил: — Человек не знающий электроники не умеет мыслить логически!

Видео:Вальцеватель трубок. Как пользоватьсяСкачать

Компрессор своими руками: подробности конструкций, обвязка, электропривод

Использование энергии сжатого воздуха давно уже перестало быть прерогативой промышленных предприятий – в широкой продаже есть большой выбор воздушных компрессоров для хозяйственного и бытового применения. Однако цены (а нередко и качество) покупных изделий такого рода не радуют, и вполне правомерен вопрос: а нельзя ли сделать полноценный компрессор своими руками?

Можно, мастера-любители самостоятельно изготавливают воздушные компрессоры, разных, так сказать, «весовых категорий», на различное давление и расход воздуха. В настоящей статье представлены сведения, необходимые начинающему умельцу, чтобы собственноручно сделать вполне работоспособный воздушный компрессор, расходы на постройку которого окажутся как минимум вдвое меньше, чем на аналогичный по техпараметрам готовый фабричный агрегат того же назначения.

Самодельные воздушные компрессоры различной производительности

Видео:Как спаять медную трубку без сварочного поста.Скачать

Первичная информация

Этим термином, как известно, принято называть сведения, без которых, как говорится, лучше туда и не лезть. В сжатом воздухе можно запасти много удобной для использования энергии, но и ее внезапное высвобождение при катастрофическом разрушении конструкции способно причинить немало бед. Поэтому ознакомиться с первичной информацией определенного рода касательно воздушного компрессора необходимо еще до размышлений о его параметрах, компоновке и подбора комплектующих.

В чем мерять давление?

Давление в расходной магистрали (шланге) – важнейший из параметров компрессора, т.к. от него сильнее всего зависят функциональные возможности устройства, а с повышением давления сверх определенного предела резко возрастает сложность его конструкции. Но то, что творится с единицами измерения давления, иначе как бардаком (простите) трудно назвать. Помимо физически обоснованного привязкой к инертной массе паскаля и по-человечески понятной стандартной атмосфере в этой сфере бродит еще немало внесистемных и/или устаревших метрических единиц измерения давления, а британские и американские инженеры (при всем глубоком уважении к их профессиональной квалификации), кажется, готовы принять мученическую смерть, лишь бы не отказываться от своих излюбленных – и страшно неудобных – фунтосил на квадратный дюйм.

В табл. ниже приведены данные для перевода одних единиц давления в иные, за исключением такой совсем уж антикварной экзотики, как метры водного столба. На зеленом поле – определяющие соотношения, благодаря которым вы не запутаетесь в остальном. Для конструкции компрессора существенно, что 1 бар означает усилие на 1 кв. см поверхности немного более 1 кгс. Это большая величина: сила, действующая на площадь 100 кв. см (прим. с ладонь взрослого мужчины) под давлением 5 бар от мини-компрессора для накачки шин, составит полтонны. Удержите ли вы одной рукой такой вес, даже если гуру богатырских игр? А обломки баллона, разорванного давлением в 20 бар, имеют пробивную силу осколков гранаты Ф-1 на расстоянии до 3 м. Так что к конструированию и изготовлению самодельного воздушного компрессора нужно подходить со всей возможной ответственностью.

Производительность и аэрография

Распыление краски/лака в потоке воздуха или инертного газа – аэрография – дает высококачественное покрытие при минимальном расходе материала. Хозяйственно-бытовые воздушные компрессоры более всего применяются как раз в аэрографии. Инструменты, приборы и устройства для аэрографии называются аэрографами. Их известно довольно много типов, но в теме данной статьи нам интересны аэрографы-краскопульты (далее – краскопульты) для преим. технической покраски достаточно больших поверхностей, и мини-аэрографы (далее – аэрографы) для мелких тонких покрасочных работ, преим. художественно-декоративных.

Аэрографы запитываются сжатым воздухом от компрессора соотв. производительности, т.е. обеспечивающего заданный расход сжатого воздуха в л/мин. При покраске краскопультом от производительности компрессора существенно зависит площадь, окрашиваемая в один проход, т.е. до техперерыва для подкачки воздуха в ресивер (см. далее) или из-за исчерпания запаса краски в расходном баке.

Если частично наложенное аэрографическое покрытие чуть подсохнет до окончания обработки всей подлежащей окрашиванию поверхности, то на границе «старого» и «нового» покрытий вероятно образование нанозазоров; при покраске кистью или валиком эти зазоры затягиваются под давлением инструмента. В дальнейшем нанозазоры могут проявить себя шелушением краски, неудаляемыми загрязнениями, коррозией. Поэтому производительность покрасочного компрессора нужно выбирать сообразно площади подлежащих покраске поверхностей.

Примечание: при покраске аэрографией особо ответственных изделий (напр., летательных аппаратов) работают сразу несколькими краскопультами, с разбежкой начала работы каждым, чтобы покрыть всю площадь в один проход без разрывов струи.

Герметизация

Компрессор не просто качает из воздуха в баллон со шлангом. Компрессорная установка обязательно снабжается достаточно сложной обвязкой (см. далее) в целях безопасности и потому, что для аэрографии (особенно!) и большинства других работ «на воздухе», требуется рабочее тело (сжатый воздух), очищенное от влаги, пыли, паров масла и т.п. загрязнений.

Обвязка компрессора и вообще весь его воздушный тракт должны быть полностью герметичны: подсос неочищенного воздуха в насос помимо входных фильтров (см. далее) вызывает его усиленный износ, а ничтожные протечки в выходной части сильно снижают давление и производительность. Резиновые и силиконовые прокладки в пневмосистемах ненадежны: текучесть воздуха, как известно, в сотни раз выше, чем воды, а стыков в обвязке простого компрессора оказывается более 20, см. далее. Промасленная пакля вообще архаизм, еще менее надежный.

Любители обычно герметизируют стыки своих компрессоров лентой ФУМ (фторопластовый уплотнитель мягкий). Но «фумка» закладывается в стык однажды, после чего его необходимо полностью, «по-рабочему», затянуть. При сборке компрессора стыки приходится поправлять и перетягивать. ФУМ при этом нужно каждый раз закладывать новую, а потом оказывается, что кое-какие соединения все равно текут, и – наша песня хороша, начинай сначала.

Клей-герметик для герметизации систем под давлением

Герметизировать соединения самодельного компрессора нужно клеем-герметиком (см. рис. справа); в продажу он иногда поступает под названием «жидкая фум». На резьбу или сопряженные поверхности соединений клей-герметик просто капают из флакона – при затягивании соединения он сам там разойдется. Воздушный тракт, собранный на клею-герметике, как правило не требует проверки герметичности дымом, мыльным раствором и т.п., достаточно после сборки компрессора провести только опрессовку под рабочим давлением для выявления скрытых механических дефектов. Герметизированные «жидкой фум» соединения можно ослаблять, вновь затягивать и даже полностью перебирать. Герметичность после многократных переборок может все-таки нарушиться – в таком случае потекший стык разбирают, снимают остатки герметика ветошью и наносят новый.

Читайте также: Как красить машину в домашних условиях компрессором

А смазка?

Сжатый воздух это, конечно, не сжатый кислород, но все равно химически достаточно активная субстанция. Поэтому смазывать детали и узлы компрессора минеральными маслами недопустимо. В процессе сборки роль смазки играет герметик, а далее установка работает всухую, кроме, возможно, нагнетающего насоса, если его смазка предусмотрена ТУ на агрегат. В таком случае необходимо использовать только рекомендованные производителем смазочные материалы. Если же ТУ отсутствуют, дают силиконовые синтетические смазки; они выпускаются жидкие и консистентные.

Видео:КАМАЗ, как обжимать трубку и какие наконечники трубок использоватьСкачать

Компоновка

В целом хозяйственно-бытовой воздушный компрессор состоит из:

1. Входного воздуховода (воздушного тракта) с фильтрами очистки воздуха, что составляет входную обвязку. Если воздушный насос автомобильный поршневой и выносной для накачки шин (тоже поршневой вибрационный или мембранный), то достаточно фильтра грубой очистки. Если же используется компрессорный агрегат от холодильных установок (бытового холодильника или кондиционера), то во входной тракт включается и фильтр средней степени очистки;
2. Компрессорного агрегата (далее – агрегат) – нагнетающего воздушного насоса;
3. Привода агрегата – для поршневого агрегата чаще всего электромотора с ременной передачей. Зубчатые и цепные передачи не используются, т.к. при работе на пониженных оборотах поршневой компрессорный автоагрегат сильно трясется. Компрессорные агрегаты от холодильников объединены с приводом в один блок;
4. Пусковых устройств привода – они необходимы и для отдельного, и для совмещенного электродвигателей;
5. Ресивера – воздушного баллона на давление не менее 20 бар. Ресивер сглаживает пульсации воздушного потока, выходящего из агрегата, и содержит в себе некоторый расходный запас воздуха. Ресиверы производительных компрессоров (см. далее) снабжаются клапанами для слива конденсата, позволяющими выводить его из баллона, не прерывая рабочего процесса;
6. Выходной обвязки – комплекса измерительных, аварийных и регулировочных узлов, собранных воедино на соединительных элементах – фитингах. Выходная обвязка обеспечивает безаварийную работу устройства, поддержание надлежащего давления в системе и регулировку параметров выходного потока воздуха (давление, расход, чистота);
7. Основания, на котором крепятся все остальные части и сборочные узлы. Для компрессора из холодильника основанием может служить доска из толстой фанеры, ЛДСП, слоистого пластика и т.п. Основание высокопроизводительного, но шумного и трясучего компрессора из автоагрегата сваривается из швеллера от 120 мм или стальных уголков от 60х60х4 мм. Мини-компрессор из насоса для накачки шин может быть собран без основания: насос, части входного тракта и обвязки крепятся непосредственно к ресиверу.

Примечание: автомобильный поршневой компрессорный агрегат крепится к основанию на штатных амортизаторах. В случае из отсутствия – с помощью резьбовых шпилек, гаек с контргайками и широких шайб на самодельных амортизаторах из прочной резины толщиной 4-6 мм. В основании вырезаются круглые отверстия диаметром на 6-10 м больше диаметра шайб, но на 15-20 мм меньше диаметра амортизаторов; последние по краям крепятся к основанию винтами с шайбами.

Видео:208 Компрессионный фитинг для медной трубыСкачать

Разработка ТУ и выбор агрегата

Все перечисленные выше компоненты подбираются согласно выбранному компрессорному агрегату. Последний же выбирается по параметрам выходного потока воздуха, а они – по роду работ. В последующем перечне верхние по списку компрессоры пригодны и для работ, указанных там же ниже, но не наоборот («нижние» компрессоры не справятся с задачами «верхних»); параметры везде указаны минимально возможные:

• Покраска краскопультом в один проход стены частного дома, кузова легкового автомобиля и т.п. площадей более 10 кв. м; пескоструйная обдирка окалины, облоя, твердых застарелых загрязнений, привод любого пневмоинструмента, в т.ч. металлорежущего и ударного – давление на выходе 18-20 бар, расход от 200 л/мин. Компрессорный агрегат – поршневой с кривошипно-шатунным механизмом. Мощность на валу привода компрессора (см. далее) – от 3 кВт. Ресивер – от 50-60 л. Сделать такой компрессора своими руками возможно, только если в мастерской (гараже) есть 3-фазное электропитание 380В 50 Гц, т.к. однофазных электромоторов переменного тока на такую мощность нет, а запуск 3-фазного на 1,5-2 кВт и более от однофазной сети 220В весьма и весьма проблематичен (см. далее).
• Покраска в один проход площади до 10 кв. м; пескоструйная зачистка старых лакокрасочных покрытий и рыхлой ржавчины; привод пневмоинструмента абразивного и по дереву. Давление 15-16 бар, расход до 150 л/мин. Агрегат – поршневой кривошипно-шатунный с приводом мощностью на валу 1-1,2 кВт. Ресивер – 30-50 л.
• Для покраски в один проход площади до 3-5 кв. м; продувки от пыли и рыхлой грязи полостей, просветов, зазоров и канавок; привода легкого абразивного пневмоинструмента. Компрессионный агрегат от холодильника или кондиционера. Давление 12-16 бар, расход 70-120 л/мин. Ресивер от 20 л. Требуется двойная (грубая и средняя) очистка входящего воздушного потока от пыли.
• Покраска в один проход площадей до 1,5-2,5 кв. м; накачка шин; продувка от грязи зазоров на плиточном полу, направляющих пазов гаражной двери и пр.; продувка от пыли асфальтированных и мощеных площадок; чистка автосидений, мягкой мебели и одежды (при помощи щетки-рассеивателя); накачка бака ранцевого опрыскивателя без электропривода. Компрессионный агрегат от мини-холодильника или автомобильный выносной с питанием постоянным током 12В. Давление 5-10 бар, расход до 50 л/мин. Ресивер от 5 л. В обвязке (см. далее) не нужны предохранительный клапан и первичный манометр.
• Декоративно-художественная покраска аэрографом; накачка шин скутеров, мопедов и велосипедов; накачка надувной мебели и матрацев; продувка от пыли металлопластиковых окон и дверей. Агрегат – миникомпрессор для аэрографа или аквариумный для больших танков (более 200 л). Давление до 2,5-3 бар. Расход 15-40 л/мин. Ресивер от 2 л. Полная обвязка, смазка и регулярное техобслуживание не требуются.

Видео:Пайка медных труб. Технология и основные ошибки на реальных примерах.Скачать

На что способен холодильник – компрессор из него

Самодельный воздушный компрессор лучше делать на основе холодильного компрессорного агрегата; по крайней мере, первый среди своих конструкций подобного рода. С одной стороны, мастера, имеющие стабильный поток заказов на покраску больших площадей, зарабатывают достаточно, чтобы обзавестись хорошим заводским компрессором. С другой – им просто нет времени морочиться с самоделками. С третьей – «новый, хороший» холодильный агрегат с комплектующими и обвязкой к нему обойдется в разы дешевле, чем поршневой кривошипно-шатунный воздушный насос с электроприводом, передачей и надежным основанием (хотя далее мы рассмотрим и такие конструкции). И с четвертой – компрессор на основе холодильника позволит выполнять большинство работ на сжатом воздухе, с которыми приходится сталкиваться домашнему мастеру и/или автомобилисту.

Состав обвязки

Обвязки своих компрессоров любители-конструкторы чаще всего городят как придется из того, что под рукой. В смысле экономии денег такой подход до некоторой степени оправдан, но в итоге зачастую оказывается, что параметры, надежность и долговечность готовой конструкции оставляют желать лучшего. Между тем обвязку компрессора можно и нужно оптимизировать, руководствуясь след. принципами, хорошо известными техническим специалистам и, особенно, авиаторам:

1. Сократить до минимально возможного количество разъемных соединений – ведь каждое из них это возможная утечка рабочего тела и очаг аварийности;
2. Из п. 1 непосредственно следует – количество футорок (переходных втулок в резьбы на резьбу) свести к 0 (к нулю), т.к. каждая из них это лишнее соединение и расходы на покупку комплектующих, уменьшающих надежность изделия (в авиации – еще и лишний вес);
3. Соединительные элементы обвязки выбирать однотипные с резьбой одного размера;
4. Также минимизировать объем самостоятельных доработок комплектующих с возможностью их выполнения в домашних условиях без станочного парка;
5. Суммарный объем и вес комплектующих обвязки должны укладываться в массогабариты посылки (напр. с Али Экспресс) для доставки в глубинку;
6. И необходимо, чтобы все это совершенство можно было собрать «в железе» так, чтобы «железяки» не упирались друг в друга безысходно.

Примечание: любопытно, что у п. 2 есть полный аналог в программировании. Компьютерная программа на языке высокого уровня получается тем более производительной, устойчивой и удобной для пользователя, чем меньше в ней операторов безусловного перехода GOTO. Правда, написать более-менее пригодную для практических целей программу совсем без GOTO пока еще никому не удалось. А возможен ли самодельный компрессор совсем без футорок – это мы прямо сейчас и посмотрим.

Компрессор из холодильника снабжается оптимизированной обвязкой (входной и выходной) показанной на рис.:

Схема сборки самодельного воздушного компрессора из холодильника

Справа, покрупнее, показаны детали и узлы, которых обычно не бывает в мелких инструментальных и строительных магазинах. Возможность сборки «в железе» обеспечена тем, что тройники в ее процессе можно поворачивать вокруг осей. Выбор размера резьбы 1/2″ обусловлен тем, что переходники медь-резьба меньших размеров из приварных ниппелей с накидными гайками трудно сделать дома «на колене», см. далее. Следовательно, приборы и автоматику (поз. 12, 13 и 14 на рис.) нужно подбирать и заказывать с присоединительными резьбами такого же размера. Манометр и редуктор легче найти со штуцерами на 1/4″. Возможный вариант на такой случай – тройники приобрести на 1/4″, а обратный клапан взять с входом В1/2″ и выходом В1/4″ (на Али такие есть), но тогда внутренние потери давления в компрессоре будут больше.

Клапан для слива конденсата гораздо удобнее вентиля: подставил лоханку, нажал, потекло, чуть пшикнуло – отпустил, работаем дальше. Обратный клапан, не допускающий стравливания воздуха через обесточенный агрегат, лучше использовать уголковый пробковый, т.к. под давлением свыше 8-10 бар прямые пластинчатые клапаны все равно травят, а хороший «уголок» держит давление в ресивере до месяца.

Фильтр тонкой очистки воздуха для воздушного компрессора

Входные воздушные фильтры (грубой и средней очистки) на поток от 100-150 л/мин. Фильтры для компрессоров различной производительности есть в продаже, но в данном случае применимы менее дорогие сухие фильтры для мотоциклов и скутеров (не требующие заливки масла). Грубый фильтр разборный (для замены фильтрующего элемента); средний по выработке ресурса заменяется. Если от компрессора будет запитываться мини-аэрограф, то в разрыв расходного шланга включается еще и фильтр тонкой очистки воздуха (см. рис. справа). Для прочих работ ставить его не надо – проницаемость «тонких» фильтров невелика, и потери давления будут заметны.

Если в качестве ресивера применен баллон от огнетушителя типа ОУ, надобность в приварном ниппеле Н1/2” отпадает – на баллоне уже есть штатный штуцер с такой резьбой. Предохранительный клапан совершенно необходим – не забывайте, что даже в таком слабоватом компрессоре энергии накапливается почти столько же, сколько ее в подствольной гранате для АК-74!

Датчик давления (прессостат) для воздушных компрессоров хозяйственно-бытового назначения

По этой же причине прессостат (датчик давления с контактами на размыкание) нужно брать на давление срабатывания не выше 16 бар. Типовые значения давлений срабатывания/возврата (OFF/ON) прессостатов для хозяйственно-бытовых компрессоров 110/90 psi (16/13 бар, см. рис. слева). Допустимый ток через контакты для компрессора с агрегатом до 500 Вт – 5 А. Меньше нельзя, т.к. иначе вследствие особенностей запуска агрегата (см. далее) контакты скоро пригорят – прессостат в данной установке работает в качестве термостата холодильника. Редуктором устанавливают давление на выходе, необходимое для задействования рабочего инструмента. Заменять специальный редуктор для компрессора газовым бытовым ни в коем случае нельзя – редукторы газовых плит и котлов рассчитаны на миллибары давления (см. след. рис.).

Читайте также: Компрессор для плазменного резака

Регулятор (редуктор) давления для бытовых газовых приборов. К применению в воздушном компрессоре непригоден

Как герметически подвести медь к резьбе

Если у вас есть набор для обработки кондиционерных трубок (безопилочный труборез, трубогиб, шабровка (ример), концевые развертки) – не ворошите его понапрасну. Во-первых, трубки холодильного агрегата слишком тонкие. Во-вторых, мы будем работать по технологии несколько трудоемкой, но полностью исключающей попадание металлических опилок в насос (что почти всегда губительно для него).

Устройство приварного ниппеля с накидной гайкой показано на поз. 1 рис.:

Как сделать переходник с медной трубки на резьбовое соединение

С него для начала нужно снять гайку, а канал штуцера рассверлить до диаметра, на 0,2-0,3 мм большего внешнего диаметра трубки, и раззенковать, как показано на поз. 2. Сверловку можно сделать ручной дрелью даже на весу, удерживая штуцер пассатижами. Тогда сначала сверлят немного меньшим сверлом поочередно с обоих концов, пока не «проткнется». Затем канал проходят сверлом нужного диаметра и доводят, двигая штуцер туда-обратно по вращающемуся сверлу; на неформальном техническом жаргоне эта операция называется, простите, «железной мастурбацией». Как ни странно, то точность такой, еще раз простите, похабной обработки оказывается достаточной для получения газоплотного соединения.

Теперь нужно на агрегате найти воздушные трубки (см. далее). Их концы осторожно и по достаточно большому радиусу, чтобы не смялись, отгибают вертикально вверх. На трубки надевают гайки, затем штуцеры (не перепутайте – не свинтится!) и разворачивают концы трубок шариками от подшипников, как показано на поз. 3 и 4. Чтобы трубка при разворачивании не помялась, штуцер с гайкой сдвигают по ней подальше от конца. Трубку же под ним оборачивают 3-5 оборотами тонкого алюминия (0,25-0,35 мм) и удерживают пассатижами. Для получения развертки нужной ширины, возможно, придется поработать 2-мя шариками последовательно: сначала меньшим, потом большим, т.к. «тарелочка» на трубке должна быть на-глаз симметричной и лупить молотком по шарику почем зря нельзя.

Далее весь ниппель надвигают на конец трубки до упора. В гайку кладут широкую стальную шайбу с отверстием, равным или чуть большим просвета трубки, поз. 5. Предпоследняя операция – опрессовка: в гайку вворачивают тройник и туго-натуго затягивают. Гайки при этом удерживают рожковым или разводным ключом, а тройник «разводягой» или газовым.

И, наконец – герметизация. Тройник выворачивают, ниппель сдвигают назад по трубке. На ее конец снаружи на длину штуцера ниппеля наносят клей-герметик (см. выше). Ниппель сдвигают вперед до упора, промазывают гайку герметиком. Кладут обратно шайбу, капают герметика и на нее – переходник готов принять в себя следующее звено тракта.

Подготовка агрегата

Для подготовки компрессорного агрегата холодильника нужно его запустить и найти газовые трубки – всасывающую и выходную. Для запуска нужно найти или приобрести пусковое реле на номинальный рабочий ток агрегата плюс-минус 10%, т.к. при большем разбросе агрегат или не запустится, или будет очень слабо качать и скоро выйдет из строя.

Понять, почему так, поможет схема пускового устройства холодильника слева на рис.:

Электрическая схема пускового устройства холодильника и схема включения холодильного компрессорного агрегата для использования в воздушном компрессоре

Обмотка теплового реле (термички) не силовая (тянущая), она греет биметаллическую пластину. В бытовые холодильные агрегаты по ряду причин ставят асинхронные моторы с индуктивным запуском. Действие пускового устройства для них (в широком употреблении – пускового реле) основано на 2-х явлениях. Первое – ток отпускания обычного электромагнитного реле в несколько раз меньше тока отпускания. Второе – пусковой ток мотора с индуктивным запуском (пока ротор не разогнался) в 2-2,5 раз больше его рабочего тока. Допустим, холодильник новый или полностью отогревшийся при разморозке. Тогда:

• При подаче напряжения от пускового тока мотора срабатывает электромагнитное реле (или просто реле) и подает напряжение на пусковую обмотку.
• Двигатель раскручивается, ток его потребления падает; агрегат заметно шумит, т.к. магнитное поле в статоре мотора сильно эллиптическое.
• Движок вышел на номинальные обороты; ток потребления уменьшился почти до рабочего.
• Реле отпускает, но мотор вращается – почти круговое магнитное поле при вращающемся роторе обеспечивается одной только рабочей обмоткой.
• Реле отпускает, ток потребления уменьшается до рабочего; агрегат работает почти бесшумно.
• Термичка тем временем греется. Спустя 5-20 мин биметаллическая пластина изгибается и размыкает цепь электропитания.
• Пусковой цикл повторяется, пока холодильник внутри не остудится до температуры, заданной терморегулятором. При этом термичка не будет успевать нагреваться во время прокачки хладоагента, и мотор агрегата перейдет под управление термостата.

Как видим, для нормальной работы компрессора холодильника необходимо довольно точное согласование параметров его агрегата и пускового реле, определяющий из которых – рабочий ток мотора. Именно поэтому запускать первый попавшийся компрессор от какого попало пускового реле нельзя.

Схема включения

Как включить компрессорный агрегат от холодильника для работы в воздушном компрессоре. Сетевые клеммы пускового реле L и N можно узнать по винтовым зажимам (их перемена не влияет на работоспособность агрегата); клеммы на мотор ножевые врубные. Клемма рабочей обмотки обозначается обычно W, пусковой (стартовой) S, а общая от точки их соединения C или G. Если обозначений нет или они непонятны, соотв. выводы можно вызвонить цифровым мультитестером на пределе 200 Ω или стрелочным на пределе 1х либо 0,1х:

• В пусковом реле клеммы N (вход) и W (выход) звонятся накоротко.
• С клеммы L выход C звонится с небольшим сопротивлением обмоток реле (несколько Ом).
• Выходная клемма S обесточенного пускового устройства не звонится никуда.
• В моторе между выводами S и W будет наибольшее сопротивление (тоже омы, так что лучше звонить цифровым тестером, стрелочные такие малые сопротивления «ловят» плохо»).
• Наименьшее сопротивление с оставшегося вывода C покажет пусковую обмотку, а промежуточное между ними – рабочую.

Ищем трубки

Занимаясь электропитанием агрегата, не вынимайте пока пробки-заглушки из его трубок. Разобравшись с пусковым устройством, включите агрегат на несколько сек (пока без прессостата), чтобы убедиться что запустился как надо. Если стоит или сильно шумит и трясется, попробуйте поменять местами провода S и W (у «китайцев» сопротивление пусковой обмотки может оказаться больше, чем рабочей).

Расположение технологических патрубков на компрессоре холодильника

Теперь выключаем и осматриваем агрегат – нам нужно найти и определить воздушные трубки. Всего их на «котелке» 3 (см. рис. справа). Та, которая пониже других, скорее всего заправочная для смазки. Ее пока не открываем, и снова на короткое время включаем насос. Качает? Тонкая легкая жесткая пластинка прилипает к срезу одной из верхних трубок, а от другой отскакивает – отмечаем их как входную и выпускную. Нет? Переставляем заглушку в любую из трубок и снова включаем. Максимум с 2-х проб нужные трубки будут найдены.

Примечание: не ищите вакуум в трубке пальцем – тянет сильно, может затянуть до крови!

Сколько нужно масла?

Компрессорные агрегаты бытовых холодильников выпускаются заправленными смазкой; хватает ее на несколько лет. Если компрессор нормально запускается и качает, но дребезжит и/или постукивает, смазку пора менять. Для этого отсоединяют выходную обвязку (входную с фильтрами не отключать!) и дают агрегату поработать до 2-3 мин, или пока не перестанет брызгаться маслом. Тогда его выключают и заливают прим. по 20 мл жидкой силиконовой смазки на каждые 100 Вт номинальной мощности. Подключают обвязку, включают компрессор. Слышны чавкающие звуки? Смазки слишком много – обвязку отключают и дают агрегату поработать, пока жирные «плевки» из выпускной трубки не сменятся мелкими брызгами. Обвязку подключают – компрессор снова готов к работе.

Видеопримеры компрессоров из холодильника

В конце данного раздела предлагаем посмотреть подборку видео об изготовлении самодельных воздушных компрессоров из холодильных агрегатов:

С ресивером из баллона огнетушителя:

Мини компрессора с агрегатом от холодильника небольшого объема:

Видео:Как развальцевать трубку в полевых условияхСкачать

С автономным питанием

Для автомобилиста интерес может представлять мини-компрессор с питанием DC 12 В. Выносные автокомпрессоры для накачки шин питаются от бортовой сети машины через гнездо для прикуривателя, но все время гонять такой от аккумулятора или заводить мотор и жечь на него все дорожающий бензин накладно.

Стабилизированного электропитания выносному автокомпрессору не требуется, но его ток потребления не мал, более 16 А. Если есть возможность и нужные навыки, для питания такого компрессора можно сделать простейший сетевой блок питания (БП) из трансформатора AC 220V/12V на 200-270 Вт и выпрямительного диодного моста на 30 А. С мостом дело проще – и в провинциальных радиомагазинах на выбор предлагают мостики и диодные сборки до 50 А. Здесь главное – обратить внимание и на максимальное обратное напряжение; оно должно быть не ниже 40 В. Значительная доля сильноточных диодных мостов и сборок выполнена на диодах Шоттки. Их обратное напряжение ниже 25 В, а в двухполупериодном выпрямителе приложенное к одному вентилю обратное напряжение может достигать 2,7 от действующего напряжения вторичной обмотки.

С трансформатором дело хуже: новые типов ТП, ТПП и др. стоят дорого, а старые от телевизоров-«гробов», похоже, все уже при деле или утилизированы – в них же более 2 кг одной только меди. Тогда, возможно, удобнее будет запитать компрессор от компьютерного ИБП; в данном случае это не источник бесперебойного питания UPS, а импульсный блок питания.

Выбрать ИБП для питания автокомпрессора нужно по максимальному току в канале +12 В (см. рис.). Компрессору нужно, как правило, не менее 16 А, а чаще всего 20-24А; ИБП с таким +12 В каналом будет общей мощностью не менее 450 Вт. 12 В на 25 А дают мощность 300 Вт, но использовать ее запас нельзя – выпрямитель и стабилизатор +12 В не выдержат, в то время как каналы +5 В и +3,3 В (процессорный) будут простаивать.

Как запитать автокомпрессор на 12 В от компьютерного блока питания

Если нужный ИБП найден, к нему подключают разъем прикуривателя, как показано на том же рис. Желтые провода +12 В от ИБП соединяют не менее чем по 3-4 в пучок, как и черные GND (-12 В). Еще один черный провод и зеленый PC ON выводят на оперативный выключатель, а все остальные провода изолируют. «Родные» провода прикуривателя удаляют – они никак не рассчитаны на токи ок. 20 А в течение достаточно длительного времени.

Следующий момент – процедура запуска. Компьютерные ИБП «не любят» работы на холостом ходу. Хотя защита инвертора от перенапряжения в них есть, но фактически аварийный режим работы взамен штатного не увеличит надежности БП. Поэтому запускают/останавливают компрессор на 12 В от ИБП так: подключают его к разъему штатным соединителем. Затем проверяют, выключен ли на ИБП сетевой выключатель. Если нет – выключают. Далее включают шнур от ИБП в розетку, включают сетевой выключатель и тут же оперативный. Выключают установку сетевым выключателем, т.к. PC ON сигнал логический.

Примечание: для использования не по назначению низковольтный автокомпрессор достаточно снабдить ресивером, прессостатом и редуктором давления. О доработке автокомпрессора Калибр 1100 для прочих, кроме накачки шин, нужд, см. ролик ниже:

Видео:ТОП 4 припоя для пайки медных труб холодильниковСкачать

Настоящий мощный

Бортовые поршневые компрессоры грузовых автомобилей требуют довольно трудоемкой конвертации для отдельного использования и в дальнейшем регулярного техухода, но много производительнее «холодильных», а их выходное давление практически не зависит от частоты вращения, т.к. определяется степенью сжатия в цилиндрах. Это дает возможность подобрать электропривод с питанием от бытовой сети 220 В, см. далее. Частота вращения компрессора в таком случае ограничивается подбором диаметров шкивов передачи 400-500 об/мин, а производительность получается достаточной почти для всех указанных выше работ, кроме мощного пескоструя и покраски стен зданий. Обвязка, входная и выходная, остается такой же, как для компрессора из холодильника, с небольшим дополнением, см. далее

Читайте также: Компрессор с прямой передачей кратон ас 360 100 ddv

Наиболее пригоден для любительских целей компрессор от ЗИЛ-130; чтобы его раскрутить, достаточно мощности на валу приводного электродвигателя 700-800 Вт. Компрессоры Уралов, военных КАМАЗов, ЗИЛ-131 и неубиваемый, как сама машина, от «Захара» ЗИЛ-157 еще производительнее, но для их привода нужна мощность на валу привода от прим. 2,5 кВт. Однофазных электромоторов такой мощности вообще нет, а запустить 3-фазный нужной мощности от бытовой сети нереально – имеющиеся в широкой продаже пусковые конденсаторы не выдержат циркулирующей в цепи реактивной мощности. Да и выбору мотора для привода ЗИЛовского компрессора нужно уделить особое внимание – производительность всей установки зависит не только от его электрической мощности.

Электропривод

Читателю, безусловно, известен смысл фундаментальной в электротехнике величины cos φ. На всякий случай – для электрических машин переменного тока это аналог механического КПД. Чем мощнее мотор, тем в общем, выше его cos φ, но не более 1. КПД маломощных и микромощных электромоторов более определяется механическими потерями, и для них cos φ не указывается. Значение cos φ электродвигателей средней и большей мощности обозначается на их шильдиках, и умножением на него паспортной электрической мощности находится механическая мощность на валу мотора. Если, к примеру, cos φ электродвигателя на 1 кВт 0,86, то мощность на его валу будет 860 Вт. У электромоторов одинаковой электрической мощности, но разных электрических типов cos φ (для двигателей по 1 кВт) может меняться в пределах прим. 0,6-0,92. Соотв. будет меняться и производительность компрессора: в данном случае до 30% – немало.

Еще один важный в данном случае параметр может быть обозначен на шильдиках асинхронных моторов буквами В (высокое) или Н (низкое). Это – величина т. наз. скольжения ротора (запаздывания его проворота вслед за вращением магнитного поля статора). У синхронного двигателя на частоту 50 Гц (напр. с фазным или намагниченным ротором) частота вращения будет 3000, 1500, 750 или 375 об/мин в зависимости от количества пар/троек полюсов статора (1, 2, 3 или 4). У асинхронного двигателя она соотв. меньше. По умолчанию (без особого обозначения на шильдике) скольжение ротора предполагается высоким; прикинуть его на глаз можно по частоте вращения на холостом ходу: у моторов в низким скольжением она как правило выше прим. 2900 или 1420 об/мин; многополюсные моторы с низким скольжением не выпускаются. У двигателей с высоким скольжением частота вращения ниже прим. 2700, 1400, 700 или 350 об/мин.

У моторов с высоким скольжением довольно мягкая внешняя характеристика, т.е. они работают в достаточно широком диапазоне механических нагрузок и выносят перегрузку, уменьшая скорость вращения. Поэтому асинхронные электродвигатели с высоким скольжением более всего распространены, хотя их cos φ при электрической мощности 1 кВт редко бывает более 0,72-0,75. cos φ моторов с низким скольжением выше, до 0,9-0,92 при мощности 1 кВт, но их внешняя характеристика жесткая – от небольшой перегрузки мотор останавливается, а если сбросить ее избыток, то при однофазном питании сам опять не раскручивается, нужно повторять процедуру запуска. Однако в нашем случае (привод компрессора) эти недостатки обращаются в достоинства: если откажет автоматика, мотор не раскрутит насос до опасного давления на выходе, уйдет в останов. Это, разумеется не повод для отказа от предохранительного клапана и тем более прессостата.

Наконец, встречаются и асинхронные однофазные моторы с конденсаторным запуском на мощность до 1-1,2 кВт. Их cos φ как правило не выше 0,6-0,65, но по ряду причин (см. ниже) это оптимальный привод для самодельного поршневого компрессора.

Схемы подключения асинхронных электромоторов различных типов к однофазной сети 220 В 50/60 Гц даны на рис.:

Схемы запуска от однофазной сети 220 В 50/60 Гц и управления электродвигателями различных электрических типов

Если вы нашли однофазный (слева) – вам повезло: вы здорово сэкономите на батарее конденсаторов и коммутационных приборах. За счет питания номинальным напряжением и мощность на валу будет не ниже, чем у конвертированных 3-фазных, а включать/выключать компрессор будет не сложнее и опаснее, чем настольную лампу. Главный выключатель I/O и кнопка останова Стоп в этом случае могут быть обычным тумблером или сетевым выключателем без устройство дугогашения. Штатное включение/выключение – главным выключателем, а кнопкой Стоп производят экстренный (менее чем за 1 оборот) аварийный останов мотора; нажимают ее кратковременно, на 1-2 сек. Выводы рабочей Wр и пусковой (точнее – фазосдвигающей) Wп обмоток однофазных асинхронных электромоторов часто не обозначаются, но их легко распознать на взгляд: выводы фазосдвигающей обмотки тоньше. Переключением концов любой из обмоток (при мощности до 1 кВт можно на ходу) меняется направление вращения.

Примечание: останавливать асинхронный электромотор, просто отключая рабочие конденсаторы, нерационально, а в нештатной ситуации и опасно – ротор еще довольно долго вращается, отдавая в сеть т. наз. возвратную мощность. Электрики-эксплуатанты ее очень не любят, и есть за что. Да и в доме «возвратка» ни к чему, т.к. дает бросок напряжения сети, а счетчик от нее накручивает лишнего. Останов мотора кратковременным закорачиванием обмотки, не подключенной непосредственно к сети электропитания, лишен этих недостатков.

По схеме треугольника (в центре на рис.) запускаются моторы как с низким, так и с высоким скольжением. Включение звездой (справа) дает существенную экономию на конденсаторах, но меньшую мощность на валу при той же электрической, и моторы с низким скольжением на мощность более 0,5-0,7 кВт в звезде часто «не заводятся».

Там и там начала обмоток обозначены «н», а их концы «к». Реально выводы обмоток обозначаются цифрами: нечетным начала, а следующими на ними четными концы. Так, выводы первой секции обмоток (обмоток в секции может быть больше одной, включенных синфазно) будут 1-2, второй 3-4, третьей 5-6.

Главный выключатель в обоих схемах – обязательно автомат или пакетник с встроенными дугогасителями. I/O и там, и там только включает мотор, а останавливают его кратковременным (не более чем на 3-5 сек) нажатием кнопки Стоп, иначе контакты I/O довольно быстро пригорают. Но по замыкании главного выключателя мотор не запустится: по его включении нужно также немедленно, и тоже кратковременно нажать Пуск. Останов, как сказано, кнопкой Стоп, после чего опять-таки без промедления выключается I/O. Если нарушать процедуры пуска/останова и тем более оставить мотор подключенным не запущенным, то может здорово бахнуть или даже загореться изоляция обмоток. Ну, а счетчик электричества в такой ситуации крутится «сломя голову»; современный чипованный может и «сдать» на РЭС: «А вот здесь бешеную реактивку гонят, спешите штрафовать!»

Примечание: не вздумайте выключать работающий от однофазной сети 3-фазный мотор, выдергивая вилку из розетки – плазма дуги сильно опалит руку, и возможна непоправимая порча зрения импульсом ультрафиолета и рентгеновского излучения.

Конденсаторы

Рабочие и пусковые батареи асинхронных электродвигателей набираются из масляно-бумажных конденсаторов типов МБГО или МБГЧ (см. рис.). Попытки заменить их гораздо более дешевыми и компактными пленочными бесполезны – только масляно-бумажные конденсаторы выдерживают циркулирующую в соотв. цепях реактивную мощность. И ни упаси боже включать для той же цели электролитические конденсаторы встречно-попарно: вся батарея может сразу грохнуть.

Пусковаые/рабочие конденсаторы типа МБГЧ для асинхронных электровигателей

Механика

Серьезной доработки потребует и самый поршневой кривошипно-шатунный компрессорный агрегат. Дело в том, что электромотор от однофазной сети не раскрутит его до образования масляного тумана картере и циркуляции в масляной магистрали с фильтром. Так что в процессе эксплуатации компрессора придется регулярно проверять состояние масла и менять загрязненное (или доливать свежего взамен выработанного, когда расходный бачок опустеет).

Основные моменты доработки ЗИЛовского компрессора для автономного использования показаны на рис.:

Доработка компрессора ЗИЛ-130 для автономного использования

Слева – общая схема: выход из картера в масляную магистраль заглушается резьбовой пробкой с резиновой прокладкой, а к ее входу в картер подключается расширительный бачок-сапун; он же – масляный резервуар. Обратный клапан магистрали (поз. 6 и 7 в центре) нужно удалить, а в нижних обоймах шатунов насверлить дополнительные отверстия (справа), чтобы черпали масло и без тумана. Желательно также заменить баббитовые вкладыши тонко шлифованными бронзовыми, это заметно увеличит производительность компрессора. К рубашке охлаждения цилиндров (опять – слева на рис.) нужно подключить змеевик из медной трубки так, чтобы получилась термосифонная СО (система охлаждения) и заполнить ее водой или автоантифризом. ЗИЛовский компрессор может достаточно долго работать и без охлаждения, но тогда потери давления из-за остывания воздуха в ресивере будут велики. О доработке компрессора ЗИЛ-130 на автономную работу см. подробное видеоруководство:

Видео: сборка компрессора от ЗИЛ-130

а о еще одном варианте самодельного воздушного компрессора на базе бортового автомобильного сюжет:

Видео:Как согнуть медную трубу кондиционера?Скачать

Мини для художественной аэрографии

Декоративно-художественной аэрографией занимаются с мини-аэрографом. Похож этот инструмент на большую чернильную авторучку с быстроразъемным воздушным соединителем и бачком для краски.

Мини-аэрографы для художественно-декоративных покрасочных работ

Дорогие аэрографы комплектуются микрокомпрессорами с адаптером электропитания (слева и в центре на рис.), но ничуть не худшие по качеству работы, однако вдвое-втрое более дешевые продаются без него (справа). Требования декоративно-художественного аэрографа к давлению и расходу воздуха более чем скромны (см. выше), так что запитать мини-аэрограф в принципе можно от любого воздушного компрессора с редуктором давления. Но зато им нужна глубокая очистка воздуха от пыли и полное отсутствие в нем паров смазки, поэтому воздушный компрессор для аэрографа лучше все-таки приобрести специальный (дорого) или сделать его самостоятельно.

Тройник-елочка для обвязки мини-компрессора для аэрографа

Самое бюджетное в данном случае решение – аквариумный компрессор для танков емкостью от 200 л и глубиной от 60 см; в любом зоомагазине такие предлагаются на выбор. Обвязка не нужна – параметры сжатого воздуха вполне безопасны, но покупать там же тройники и шланги не надо – в данном применении аквариумные ненадежны. Хорошие прочные соединительные шланги получаются из трубок от комплекта для переливания крови (в нем же имеется отличный фильтр), а вся система собирается на паре тройников-елочек (см. рис справа) для шлангов с просветом 4-5 мм. В один тройник сводятся оба выхода компрессора, а при помощи другого подключается ресивер из пластиковой бутылки, как, напр. в конструкции, показанной здесь:

Еще варианты самодельных мини-компрессоров, пригодных для декоративно-художественной аэрографии:

с ресивером из баллона от монтажной пены:

и повышенной производительности с приводом от старого шуруповерта:

🎥 Видео

РАЗВАЛЬЦЕВАТЬ ТРУБКУ БЕЗ ИНСТРУМЕНТА ЗА МИНУТУСкачать

Соединение и пайка медных трубок для кондиционераСкачать

Развальцовка. Просто и понятно.Скачать
