Сопротивление обмоток компрессоров aspera

Для проверки целостности обмоток мотора холодильника, необходимо знать марку самого компрессора. По прилагаемой таблице, вы можете прозвонить компрессор и проверить целы ли обмотки. Если сопротивление обмотки меньше указанного в таблице, возможно произошло межвитковое замыкание.

Видео:ДИАГНОСТИКА мотор КОМПРЕССОРА бытового холодильника / как вольтметром замерить сопротивление обмотокСкачать

сопротивление обмоток мотора холодильника АТЛАНТ

Видео:Проверка сопротивления обмоток неисправного компрессора. Рабочая обмотка в обрыве.Скачать

Сопротивлений обмоток компрессора АСС

Видео:Как проверить компрессор холодильника.Позваниваем обмотки.Скачать

Как мультиметром проверить мотор холодильника — видео

Компрессор холодильника своего рода «черный ящик», в него не заглянешь и не посмотришь на состояние обмоток, может они уже обуглились? Для его проверки можно использовать мультиметр, который покажет сопротивление пусковой и рабочей обмотки.

Как отличить пусковую и рабочую обмотку с помощью мультиметра

Обмотка с меньшим сопротивлением РАБОЧАЯ, соответственно вторая, с большим сопротивлением ПУСКОВАЯ

Кроме того, совсем нелишне проверить сопротивление изоляции компрессора, если оно менее 800 килоом, использовать компрессор опасно, само по себе это тревожный симптом.

Видео:Как проверить компрессор мультиметромСкачать

Решено Компрессор Aspera NE2125E подскажите сопротивление обмоток

123vlad

Видео:Как проверить и запустить компрессор с холодильникаСкачать

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

• Прошивки ТВ (упорядоченные)
• Запросы прошивок для ТВ
• Прошивки для мониторов
• Запросы разных прошивок
• . и другие разделы

Схемы аппаратуры

• Схемы телевизоров (запросы)
• Схемы телевизоров (хранилище)
• Схемы мониторов (запросы)
• Различные схемы (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное. Кто отвечает в форуме на вопросы ? Ответ в тему Компрессор Aspera NE2125E подскажите сопротивление обмоток как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники. Как найти нужную информацию по форуму ? Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту. По каким еще маркам можно спросить ? По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели. Какие еще файлы я смогу здесь скачать ? При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем. Источник

Видео:Диагностика обмоток компрессора кондиционера Сплит Системы.Скачать

Таблица сопротивлений обмоток холодильных компрессоров

В данной статье мы рассмотрим поиск неисправностей электрической части компрессоров. Очень часто при ремонте кондиционера грешат на компрессор, но в итоге дело может оказаться вовсе не в нём. Так как же правильно продиагностировать компрессор? Как узнать сопротивление обмоток рассказано в этой статье.

Видео:Проверка компрессора, ремонт холодильниковСкачать

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах — однофазные компрессоры с пусковой обмоткой. Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами. Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен. Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом. Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C. Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C). В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора. Если она не встроенная, так называемая «таблетка», то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ). Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Видео:Компрессоры Embraco Aspera. Модели и характеристикиСкачать

Измерение сопротивления изоляции мегомметром.

Обычным тестером проверить пробой изоляции не получится-он измеряет сопротивление используя низкое напряжение 3—9 В. Мегомметр позволяет измерять сопротивление более высоким напряжением 200-1000 В. Но всё равно предварительно необходимо «прозвонить» обмотки мультиметром, так как нельзя измерять сопротивление мегомметром при коротком замыкании обмотки на корпус. На приборе можно выбрать напряжение которым будет измеряться сопротивление и время в течение которого будут тестироваться обмотки. Измерять сопротивление необходимо между одним из трёх выводов на компрессоре и, например, медной трубкой выходящей из компрессора напряжением 250-500 В. Сопротивление должно находиться в пределах 7-10 МОм. Если нет, то также компрессор под замену. Перед измерением внимательно изучите инструкцию к вашему прибору, используется высокое напряжение, поэтому при неправильном использовании можно получить удар электрическим током или вывести прибор из строя.

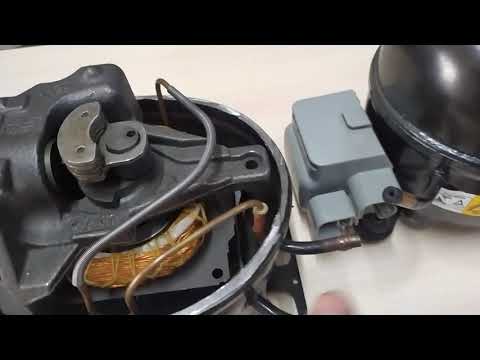

Видео:Компрессор Embraco EMYe70CLP в разрезеСкачать
