Электрическая дрель — разбираемся в особенностях инструмента

В наш век господства различного электрического инструмента механическая дрель всеми позабыта. Только немногие из мастеров старого поколения сохранили раритеты: в их мастерских на почетном месте хранятся ручные устройства разных моделей — привет из прошлого века от СССР. Тем не менее, механические ручные дрели остаются самыми экономичными, практичными и автономными, по сравнению с их потомками — электрическими моделями. Работать ручной дрелью можно везде, хоть на глухой охотничьей заимке в тайге, к ним нужны только умелые руки.

Содержание

Преимущества механического инструмента
Преимущества ручной механической дрели
Разновидности конструкций
Переборка трех Советских дрелей ИЭ-1202, ИЭ-1022, ИЭ-1023А (с переделкой кнопки).
📽️ Видео

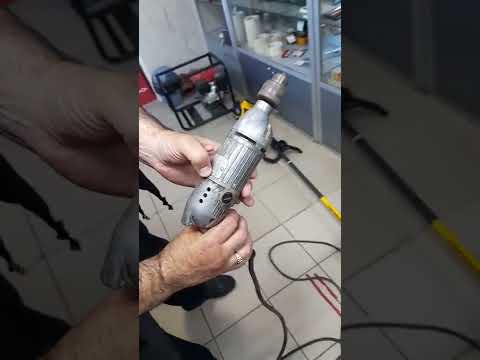

Видео:Ремонт дрели ИЭ1019А. СССР. Ремонт редуктора.Скачать

Преимущества механического инструмента

Главное достоинство ручной дрели — простое устройство и уникальная надежность всех деталей, изготовленных из весьма прочных металлов. Поломать что-то в этой конструкции довольно сложно, чем она и отличается от электрической модели. Есть множество примеров, когда такое изделие исправно служит для нескольких поколений мастеров.

Именно ручная дрель отлично справляется со сверлением в таких нежных материалах, как гипсокартон, ДВП, хрупкий пластик, различные породы древесины и фанера. Ею можно работать на крыше или чердаке, потому что она не требует подключения к электросети.

Отличные показатели этого простого инструмента при закручивании и выворачивании разного резьбового крепления: шурупы, саморезы, винты — надо только вставить в патрон соответствующую биту. Плюсом устройства можно назвать и низкую стоимость такого инструмента: не выше 1 тысячи рублей, благодаря чему ручная дрель доступна для всех слоев населения.

В медицине широко применяется ручная дрель для специфической обработки костей и установки в них спиц — модель ДР-2.

Видео:Как работает редуктор ударной дрелиСкачать

Преимущества ручной механической дрели

Одним из основных достоинств, которым обладает ручная дрель, является её максимально простая конструкция. Большинство деталей изготовлено из металла и поломки, даже если происходят, случаются чаще всего из-за механических повреждений, например, при падении на дрель чего-то массивного. Это поднимает уровень надёжности на недостижимую для электрических моделей высоту — сломаться в устройстве практически нечему. Из-за простоты конструкции и высокой степени надёжности механическая дрель очень долговечна. Существует немало примеров, когда эти устройства служат несколько десятков лет.

Кроме того, ручная дрель хорошо справляется со сверлением отверстий в дереве и других деревянных материалах (фанере, ДВП, ДСП), пластике, гипсокартоне, не слишком толстом металле. Если диаметр производимых отверстий не превышает 10 мм, ручная дрель может делать их практически с такой же эффективностью, как и электрические аналоги. При этом не требуется доступ к электричеству, что для некоторых условий имеет определяющее значение. Как и другие виды подобного инструмента, этот можно использовать для завинчивания или выворачивания крепёжных резьбовых деталей (саморезов, шурупов, винтов). Для превращения устройства в шуруповёрт нужно лишь зафиксировать в патроне соответствующую биту.

Бесспорным преимуществом, присущим такому инструменту, как ручная дрель, считается низкая стоимость. Цена инструмента, в зависимости от модели и диаметра патрона, может составлять от 400 до 1000 рублей, что делает его доступным для любого покупателя, независимо от уровня дохода.

Видео:Дрель, которая может пригодиться в любом хозяйстве. ИЭ-1035.Э -2 У2 и ее модификации.Скачать

Разновидности конструкций

Специалисты подразделяют механические дрели на два основных вида.

Разработчики из разных стран долгое время бились над проблемой: как сделать так, чтобы простая ручная дрель могла работать на двух скоростях. Для этих целей был изобретен двухступенчатый мультипликатор — оригинальной конструкции редуктор, который имеет в своем активе комплект шестеренок, скомпонованных на разных осях в едином корпусе.

Чтобы переключить скорость сверления, надо переставить рукоятку вращения на другую сторону. Передаточное число редуктора увеличивается или уменьшается, соответственно меняется и количество оборотов патрона за одну прокрутку рукоятки.

Выпускаются модели, где не надо перестанавливать рукоять — скорость переключается в результате продольного смещения оси вращения ручки.

Основным отличием такой модели является редуктор: он закрытого типа и расположен в специальном корпусе, но, как и в первом варианте, он легко разбирается, все детали доступны для прочистки и смазки.

На рисунке ниже представлен двуручный вариант ручной дрели:

Видео:Ремонт Советской дрели ИЭ-1036ЭСкачать

Переборка трех Советских дрелей ИЭ-1202, ИЭ-1022, ИЭ-1023А (с переделкой кнопки).

Здравствуйте уважаемые форумчане, хочу рассказать о переборке, а кое-где и доработке нескольких электродрелей Советского производства.

Начну с довольно интересной дрели ИЭ-1202 Конаковского завода.

Мощность потребляемая – 420 Вт (250 Вт – полезная). Обороты 960/2076 об/мин. Стандартный ключевой патрон 1-9 мм. Режим работы – S1 (продолжительный).

В форуме уже была тема по этой дрели с переборкой редуктора и заменой смазки … Так, что я немного дополню данную тему своими фото и впечатлениями))

Очень крепкая! Ничего не болтается, не шатается, пластиковая ручка не скрипит.
Интересный двухскоростной редуктор в алюминиевом корпусе (что уже редкость для современного инструмента). Очень приятно работать, имея две передачи: надо побыстрее тонким сверлом — включаем «вторую», а если нужно солидным диаметром да в крепком металле, то «первая» — самое оно.
Компактный размер для такой мощности (честные Советские 400 Вт). Иногда в руках удержать трудновато, норовит вырваться)).
Регулировка оборотов – отсутствует. Это небольшой минус, трудно начать сверление, если не накернено отверстие. Сначала хотел переделать кнопку под современную с регулировкой оборотов, но уж больно четко работает штатная кнопка, поэтому было решено её оставить.
Отличный шпиндель! Никаких биений, зазоров и т.п. Естественно это не относится к штатному патрону, который был убогий, сверло в нем «плясало», губки сплющились. У штатного патрона есть и небольшой плюс – он легкий. Патрон к шпинделю крепится не на конусе, а на резьбе М12х1,25. Было решено сразу же поменять патрон, на цельнометаллический быстрозажимной, попался «Кратон» 0-13мм М12х1,25 БЗП, конечно Китай, но мне понравился, качество приемлемое, биений нет, губки подкаленные. Тут проявился минус данного патрона – очень ТЯЖЕЛЫЙ и длинный! Дрель в одной руке стало держать очень трудно, зато работать, быстро и без ключа меняя сверла комфортно.
Изоляция штатного провода потрескалась — менять однозначно.

Поменял кабель на КГ, как и на всем электроинструменте у меня в коллекции, поставил 2х0,75 этого вполне хватит, резиновая изоляция КГ не «дубеет» на холоде, ну и более мягкий кабель, в общем.

Теперь более подробно и с фотографиями))

Итак машина сверлильная ИЭ-1202 собственной персоной, купленная за символическую цену на местном рынке, год сказать трудно, скорее всего – конец 80-х:

Уже накручен новый патрон и выкручены шурупы накладки ручки.

Под накладкой видим кнопочный выключатель, щеточный узел, конденсатор для подавления радиопомех в едином корпусе имеет три вывода.

Читайте также: Редукторы пропановые в уфе

Очень доволен выключателем, работающим четко. Он тоже необычен – лежит горизонтально, раньше такого не встречал.

Каждый винт залит краской во избежание откручивания, действительно делалось на века…

Щеточный узел сделан грамотно, каждый держатель щетки свободно вытаскивается, в котором легко меняется сама щетка.

Все было разобрано, почищено, все винты протянуты, и заменен питающий кабель, как я уже говорил. На этом с электрооборудованием было закончено и начата разборка редуктора.

Редуктор двухступенчатый, двухскоростной, шестерни – косозубые, все валы вращаются на подшипниках качения.

Смазан был скорее всего «Литолом» (коричневая кака внутри корпуса, а шестерни сухие).

Узел крепления и фиксации положений переключателя скоростей.

Ну и конечно, помощник по имени Винтик, который все время пытался у меня, что то утянуть, стоило только зазеваться)))

Шестерня, непосредственно переключающая обороты находится на валу шпинделя, по которому она перемещается вперед-назад штифтом ручки переключения. Вращение на вал, от шестерни передается через шпонку, выполненную в виде штифта. От сползания дальше по валу защищает пружинное кольцо.

Вот весь редуктор в разборе, вымытый уайт-спиритом и WD-шкой.

После того, как все было отмыто, проведена дефектовка подшипников, некоторые были заменены, редуктор собран и заполнен свежей смазкой МС-1000. Дрель стала работать очень тихо, шума редуктора не слышно. После переборки много чего ей просверлил, сверлами от 3 до 13 мм, сталь, чугун. Держать – двумя руками!))) Самая универсальная и самая продуманная дрель в моей коллекции.

Следующая дрель ИЭ-1022, наверное самая распространенная.

Мощность – 400 Вт, обороты шпинделя – 700 об/мин, наибольший диаметр сверления – 14 мм, шпиндель с внутренним конусом Морзе №1, режим работы – S1 (продолжительный), кнопка без регулировки оборотов.

Патрон в моей дрели был в плохом состоянии к тому же, сидел в шпинделе через какой то самодельный корявый переходник. Патрон на запчасти, переходник в мусор)

Особенности этой сверлильной машины:

Шпиндель с внутренним конусом Морзе. Что уже само собой подразумевает использование сверл и инструмента с коническим хвостовиком (пользовался разверткой на 14). К тому же шпиндель вращается на подшипниках качения большого размера, что очень надежно и исключает биения шпинделя.
Алюминиевый корпус редуктора, за цилиндрическую часть которого возможно крепление дрели в стойке.
Один из минусов – громоздкая конструкция. Но в этом и плюс, при длительном сверлении чего-то массивного крупными сверлами, можно хорошо упереться))
Большой крутящий момент и небольшие обороты, опять намекают на монотонную трудную работу по металлу, большим диаметром сверла. Под это она и заточена.
Маленькими сверлами (до 5 мм) лучше не работать, при такой массе и габаритах, небольшой перекос или заклин сверла зачастую приводят к его поломке. Так же при большой массе сверлильной машины, перестает ощущаться усилие, которое передается руками непосредственно сверлу.
Дрель предназначена для непрерывной длительной работы. Современные дрели этим похвастаться не могут, разве, что только узкоспециализированный профессиональный инструмент.

Для начала почистил и разобрал ручку из очень прочного пластика, в которой, как всегда, находятся все «электрические потроха».

Кнопка работала четко и стабильно, но поначалу было желание «прилепить» регулировку оборотов как на ИЭ-1035Э (более позднем аналоге). Но немного поразмыслив, решил отказаться от идеи замены кнопки ввиду трудоемкости ее установки, а как следствие порчи внешнего вида рукоятки. Да и обороты у дрели итак небольшие. Для себя определил её предназначение – это сверление металла сверлами 10-13 мм и возможно замешивания разных строительных смесей (благо момента предостаточно). Кнопку почистил, как и все внутренности ручки, перезавел кабель питания, который уже был в резиновой изоляции, поменял вилку. Почистил коллектор, проверил щетки. На этом с электрической частью было завершено.

Далее настало время редуктора. Редуктор двухступенчатый, передаточные отношения большие, поэтому момент передаваемый инструменту радует, главное крепко стоять на ногах)).

Как и всегда в редукторе находился «Литол», не сильно загустевший, но шестерни были сухими. Дальше все мыть, оттирать старую смазку, и проверять подшипники. Были заменены подшипники шпинделя, т.к. старые вероятно долго работали на сухую и «запели».

Вот такие серьезные шестерни вращают шпиндель.

Небольшое отступление, хочу чуть подробнее описать посадку шестерни шпинделя. Сделано все очень грамотно и ремонтопригодно. На свободном конце шпинделя шпоночный паз, и через шпонку посажена шестерня, которая крепится от сползания по валу, стопорной разрезной пружинной шайбой. На этом моменте я заострил внимание потому, что при разборке следующей дрели, я ожидал увидить нечто подобное, а не тут то было))) Но об этом позже.

Свое место занял быстрозажимной патрон, тоже родом из СССР на заводской оправке.

На этом была закончена ревизия данной сверлильной машины и подтверждена ее готовность к суровой работе)

Ну и наконец самая, наверное интересная дрель ИЭ-1023А, на ней будем ставить кнопку с регулировкой оборотов, немного не обычным образом…

Характеристики: Мощность – 600 Вт, обороты шпинделя – 234 об/мин (3,9 с-1), наибольший диаметр сверления – 23 мм, шпиндель с внутренним конусом Морзе №2, режим работы – S1 (продолжительный), кнопка без регулировки оборотов (которая работала через раз). Год выпуска моего экземпляра 1983))

Такой, прямо скажем, экспонат)) Но мне он нужен не для красоты, а для работы, так что начнем.

По данной дрели тоже была тема про замену кнопки, информации в сети очень мало, нашел чертежик из какой то книги по электроинструменту с кратким описанием и областью применения. А конкретно: Сверление диаметром до 23 мм; при креплении в стойке и использовании коронки – бурение отверстий в бетоне; использование данной дрели как привода к штроборезу; а так же в качестве электропривода масляного насоса для гидравлического трубогиба. Очень разносторонний аппарат)

Мощный двигатель
Трехступенчатый редуктор, в сочетании с двигателем, выдающий огромный крутящий момент. Но весь момент идет на шпиндель, без каких либо предохранительных муфт и т.п., что небезопасно для человека.
Родная кнопка без регулировки оборотов, двигатель включается сразу и на полную. Очень неудобно в сочетании с малыми оборотами и большими сверлами, сразу начинает плясать вокруг намеченной точки.
Вес данной сверлильной машины – около 5 кг.

Предназначение вытекает из характеристик – сверление большими диаметрами на малых оборотах, работа инструментом имеющим хвостовик с конусом Морзе №2.

Читайте также: Ротакс 503 с редуктором

Итак, в моей дрели изначально плохо работала кнопка включения, включалась не с первого раза, иногда сама выключалась во время сверления. Сразу стал вопрос о её замене. Но просто поменять кнопку не так интересно, а почитав форум, тоже захотел кнопку и с регулировкой и с реверсом.

Разобрав ручку, рассмотрел кнопку необычной формы, которую как оказалось, уже кто-то ремонтировал, вместо штифтов или заклепок были вставлены обкусанные гвозди. Кнопка рассчитана на ток – 8А. Но снова чинить мне ее не хотелось, и, взяв половинку ручки в которой было отверстие под оранжевую кнопочку блокировки курка я отправился в один из сервисных центров по ремонту электроинструмента, где находился и магазинчик запчастей. Для меня главным критерием на тот момент было: кнопка должна быть с регулировкой и реверсом, максимально подходить по габаритам (что бы ни сильно портить ручку при установке).

Походя по торговому залу посмотрев на имеющиеся кнопки, не увидел ничего похожего. Один из работников сервисного центра решил мне помочь с выбором, на что я ему показал ручку и объяснил, что ищу, какая кнопка подойдет. В разговоре выяснилось, что инструмент очень знакомый, родной кнопки, как и предполагалось, не найти, похожей тоже никакой не было. Когда я сказал, о своем желании сделать реверсивное вращение ротора, мне ответили, что сталкивались с таким, у этой дрели намотка статора сделана как то по особенному и если заставить якорь вращаться в обратном направлении, будет сильное искрение щеток инструмент выйдет из строя. Я решил довериться человеку, который не раз перематывал электроинструмент, в отличие от меня, и отказался от затеи с реверсом, аргументировав для себя «ну это же не шуруповерт». Но от регулировки оборотов я отказываться не собирался, и мы начали перебирать кнопки, по критерию совпадения отверстий под курок и фиксатор. Не подошло ничего. После чего консультант сказал «подожди», взял лесенку и полез, куда-то в закрома, на верхнюю полку и вытащил новую ручку очень похожую на мою, но отверстия в пластике уже были под новые кнопки. Оказалось это ручка от современных дрелей Rebir, которые как две капли воды повторяют советский инструмент. Мне было предложено купить и ручку и кнопку, но узнав, сколько стоит новая ручка (700р.), жаба сразу же сдавила горло)) Да и не целесообразно было, имея не поломанную ручку покупать новую. В итоге решено было взять только кнопку с регулировкой и как то приспособить ее к старой ручке.

Подключив кнопку к дрели, я проверил регулировку оборотов, что меня очень обрадовало, электрика работала как часы.

Я решил ставить кнопку по принципу совпадения отверстия под фиксатор, а под сам курок вырезать новое, оно получалось гораздо выше прежнего и не такое широкое. Закрепив кнопку в ручке, меня устроило все, кроме огромного отверстия прямо под курком, оставшегося от прежнего. Такие варианты как, «заклеить её изолентой, да и сгодиться», меня не устраивали, и пришлось немного поразмышлять. После чего было решено «нарастить» недостающую часть ручки при помощи эпоксидной смолы…

Смотрим процесс и сам результат))

Была изготовлена «ванночка» из малярного скотча, в качестве заполнения пространства под новую кнопку положил кусочек пенополеэтилена от какой-то упаковки. После чего ванночка была заполнена эпоксидкой. На второй части ручки проделано тоже самое, но в зеркальном отражении. После этого было мучительное ожидание, пока смола затвердевала…

Когда, наконец, процесс завершился, я снял скотч и удивился результату))

Все было ровненько, даже получился буртик, по которому стыкуются половинки ручки…

Снаружи результат был очень неплох, стыка эпоксидки с пластиком на ощупь не чувствуется.

Кнопка встала как родная, обороты регулировались, двигатель мягко шуршал. После чего с электрической частью дрели было завершено.

Еще хочется обратить внимание на размер щеток двигателя, они просто огромных размеров. Их поджимают мощные пружинки.

Далее настал момент переборки редуктора.

Редуктор на удивление был смазан не Литолом, а какой-то синей смазкой. Вроде бы на шестернях она была, а вот подшипники (особенно двигателя) были кое-где, измазаны как будто, зеленкой и крутились с характерным визгом. К тому же всплыл один неприятный момент, шестерня на втором промежуточном валу была прихвачена сваркой, меня это навело на мысль, что это чей-то ремонт, но шестерни и валы явно заводские. Этот момент для меня так и остался загадкой, неужели так было сделано изначально с завода.

Сухой передний подшипник двигателя.

Вот такое «дуло» на огромном подшипнике, смазкой только «пахнет»)) Можно представить на какие нагрузки рассчитан шпиндель…

Ротор. Еще один факт против реверсивного вращения ротора, это загнутые лопатки крыльчатки вентилятора, если заставить крутиться в обратную сторону, то охлаждение будет неэффективное.

После того как было все помыто от старой смазки внутри редуктора, нужно было вынимать шпиндель, НО…

Шестерня на шпинделе крепилась для меня непонятно, не было стопорного кольца, не видно шпонки (вспомним крепление на ИЭ-1022), как будто посажено на горячую… Без снятия этой шестерни не было возможности вытащить шпиндель, поэтому было решено оставить все как есть, тем более что люфтов не наблюдалось, а размер и тихоходность подшипников предрекали им долгую жизнь. Единственный минус, это, что я не добрался до внутреннего подшипника шпинделя и не поменял там смазку. Если кто-то еще разбирал данную дрель, поделитесь, каким образом вытаскивали шпиндель.

Редуктор был снова наполнен новой смазкой МС-1000 и закрыт, дрель собрана воедино и пробный пуск показал, что шум заметно уменьшился, а с регулировкой оборотов работать стало очень приятно.

Как нельзя, кстати, подошел патрон, найденный в дедушкиных закромах в сарае, после чистки от вековой грязи и ржавчины, оказалось, что это Новосибирский патрон от 3 до 16 мм очень древнего года выпуска с посадкой под внутренний конус B16, в очень даже хорошем состоянии. Патрон не бьет, повреждений не имеет, губки ровные, таким образом, было решено использовать его как основную оснастку. Ко всему этому подошла Китайская оправка (хвостовик B16 MT2), заказанная мной. Которая порадовала качеством изготовления и ценой вдвое меньшей, чем у русского ржавого аналога с рынка и вчетверо меньшей ценой, чем такая же Китайская в сервисном центре)).

Патрон 3-16 мм с оправкой под конус Морзе №2.
