В процессе эксплуатации произошел износ опорных подшипников и вследствие этого произошел износ посадочных поверхностей на валах в местах посадки внутренних обойм подшипников.
На станции было принято неправильное технологическое решение — валы в местах износа были наплавлены дуговой наплавкой. Возможно, вследствие деформации или одновременно с этими шейками пришлось наплавлять примыкающие к ним поверхности под сальниками, а также хвостовик в месте установки полумуфты. На Рис.2 отчетливо видно что поверхность при точении обрабатывается неоднородно, что неопровержимо свидетельствует о присутствии закалочных структур, как в поверхностном слое, так и в местах изменения сечения вала. Вероятнее всего вал не подогревали до необходимой температуры (необходим подогрев до 200°С минимум), после наплавки отпуска не производилось.
После проточки и сборки, изделия некоторое время поработали, затем вследствие релаксации неснятых сварочных напряжений произошла деформация валов в процессе работы, что привело к вибрациям валов. По нормативам допускается биение в значимых сечениях не свыше 0,03 мм (на новых валах). При дефектации этих валов были установлены биения свыше 1,5 мм на сторону. Кроме того, из-за появления закалочных структур в местах упора внутренних обойм подшипников образовались усталостные трещины такой величины, что один из валов сразу же был списан в металлолом. На втором валу (см. Рис.4) трещина составляла по длине около 35 мм и глубиной до 5 мм.
Основной материал — углеродистая сталь 35, вал нормализован. Рабочее колесо из соображений сокращения сроков ремонта и снижения затрат не снималось (см.Рис.1). Требуется восстановление :
- со стороны привода:
- диаметр Ф180 — опорный подшипник,
- диаметры Ф200 и Ф170 — сальниковые уплотнения,
- диаметр Ф140 — устранение прогиба хвостовика полумуфты;
- диаметр Ф180 (опорный подшипник),
- диаметр Ф200 — сальниковое уплотнение.
Восстановление выборки усталостной трещины наплавкой по специальной технологии.
Восстановление выборки усталостной трещины производилось по специальной технологии в токарном станке c применением мобильного сварочного оборудования фирмы Kemppi. При этом температура предварительного подогрева составляла 100..120°С. При наплавке температура поверхности вала на расстоянии 30 мм от шва не превышала 70°С).
Газопламенное порошковое напыление всех дефектных поверхностей (шесть поверхностей) с последующей механической обработкой «в размер».
Все изношенные поверхности восстанавливались газопламенным порошковым напылением с применением мобильного оборудования для газопламенного напыления Сastodin 2000 фирмы Castolin-Eutectik. Абразивно-струйная обработка производилась с применением мобильного оборудования.
Напыление производилось композиционным материалом на основе механической смеси нескольких порошкообразных материалов, обеспечивающих наиболее оптимальное приближение по теплофизическим и металло-химическим свойствам к основному материалу и приемлемую обрабатываемость — включает хром, алюминий, никель, железо, медь, марганец.
Восстановление дорогостоящего изделия из безнадежного состояния в течении 2 дней (исключая операции проточки). Сокращение потерь мощности блока (на 20%) из-за неработающего дымососа.
Видео:ТВЧ закалка валаСкачать
Читайте также: Как делать валы в компасе
Валы дымососов сделанные на заказ
- Изготовим валы дымососов по Вашим эскизам и чертежам
- Валы проходят ОТК
- Филиалы завода открыты в 17 городах России
- Есть собственная служба доставки, которая быстро привезет продукцию ЧЭМЗ с ближайшего склада

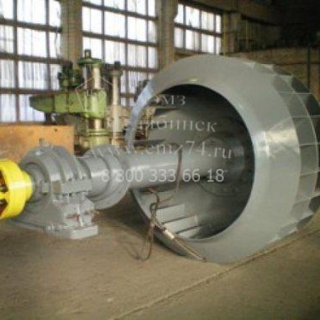

Энергомашиностроительный завод изготавливает валы дымососов по чертежам и размерам заказчика из стали .
№ Номер изделия Материал изготовления Масса, кг Модель Наименование оборудования 1 ЧЭ16.74.14008 Сталь 150-В-ГОСТ 2590-88/45 ГОСТ 1050-75 120 Вал Дымосос ДН-15 2 ЧЭ16.74.16674 Сталь 45 ГОСТ 1050-88 150,58 Вал Дымосос ВДН-17 ПОЛИТИКА ОБРАБОТКИ И ЗАЩИТЫ ПЕРСОНАЛЬНЫХ ДАННЫХ
