Стальной редуктор переднего моста нивы своими руками

Давно интересует такой девайс.
Расскажите о нем, какие плюсы, какие минусы? Трудности в изготовление? И все, что аолезно про него знать.

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение G.A.R. » 31 янв 2010, 01:44

Плюсы — не порвёш, можна варить к нему крепление, а не на болтах крепить.
Минусы — покупать — дорого, да и нету в КИЕВЕ походу.
Делать самому сложно. НО реально. Мост задний тока нужен. Можно гнутый чулок купить не дорого, и редуктор к нему! А дальше полёт фантазии. Мутиш крепление, точиш фланцы, всё это свариваеш. Вот в редукторе тока перенастраивать прийдётся пятно контакта, а то он назад вроде как крутится.

Как варить? в кондукторе — чтоб не повело. Кондуктор — железяка, которая всё это держит на своих местах. Делать кондуктор нужно по штатному РПМ!

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 31 янв 2010, 03:13

Ну .. пару слов могу сказать на эту тему =)
Не так то все просто на самом деле.

Мегабоянистый чертеж

Фланец отдельно

Если ставим два одинаковых фланца нужно подпиливать корпус редуктора, либо ставить левый подшипник меньшего диаметра (Как у Фангорна)
Важно не только выдержать нужную ширину между фланцами но и не сдвинуть центр, иначе один шрус не воткнется до конца а второй будет торчать наружу =)

(К слову, со штатными подшипниками невозможно сделать корпус такой же ширины как штатный)

Для этого, а так же для центровки фланцев и приварки крепежа был изготовлен такой вот кондуктор.

Оправка —

Втулки вставляемые вместо подшипников диференциала —

Кондуктор помимо центровки позволяет контролировать ширину —

И смещение хвостовика относительно центра —

Варить фланцы воткнув в них шрусы нельзя. Люфт в шлицах несколько милиметров.

.. Наслаждаемся тем что получилось =)

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 09 фев 2010, 23:52

Вот нарисовал трехмерную сборочку кронштейна под стандартные фланцы.

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 10 фев 2010, 00:19

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 10 фев 2010, 05:23

Не спалось сегодня чегот

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 19 фев 2010, 16:38

Так крепить редуктор неправильно

Стабилизатор — эластичная и подвижная хреновина. Балка как бы не очень.

При нагрузках на редуктор (циркуляция мощности и ко) сила будет прикладыватся в основном куда ?
Вниз\вверх к стабилизатору.

Спереди «подрамник» жестко прикручен к неподвижной балке за относительно тонкие ушки, на которых придет нагрузка от всего рычага .. когда редуктор будет выворачивать.. те они должны по сути удерживать еще и стабилизатор от смещения..
Возникнут усталостные трещины, и рано или поздно все эт отломится..

Читайте также: Передний редуктор для ховера

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 19 фев 2010, 17:24

Вот на фангорновском српм мешают сломать это всё дело сайлентблоки, ось которых расположенна так, что редуктор безпрепятственно поворачивается по вертикальной оси..

Если поглядеть в динамике, то стабилизатор выгибает см на 15 (!)
Я когда сам увидел удивился =)

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение MEW » 19 фев 2010, 17:35

Re: Стальной корпус Редуктора Переднего Моста.

Сообщение Suicide » 19 фев 2010, 17:48

А ты подойди с другой стороны )

Предположим ты спускаешься вниз, и ударился колесом в камень..
Энергии нужно куда то деватся, с одной стороны двигатель давит, с другой диф, но, предположим, второе колесо на твердой опоре, его не провернешь.
Сила передается на корпус редуктора через полуось, и редуктор деформируя стабилизатор сгладит пик силы превращая ее в тепло.
Те сработает как демпфер.
Если мы закрепим его жестко, нагрузочный график будет иметь иной вид, пик будет боле острым и значение силы выше.
(Те оторвет или шпильку, или сломает корпус\полуось.)

Победить пиковые нагрузки можно только упругой деформацией.
Твердое стекло можно легко разбить молотком, а мягкую резину нет.

В идеале нужно быть желеобразным как терминатор, тогда будет все по..

зы. Я когда строил свой катамаран довольно много эксперементировал на эту тему.
Если скручиваешь раму на болтах, ломает трубы или вырывает болты.
Если связываешь резиновым жгутом, ей становится по фигу можно долбить как угодно.
Резинки прочнее любых болтов.

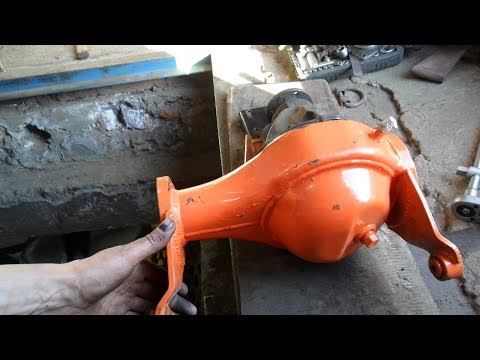

Видео:[Стальной редуктор на НИВУ своими руками]Скачать

Стальной редуктор переднего моста на ниву своими руками

Доброго дня, друзья охотники и любители внедорожников. Многие ездят на рыбалку, охоту или просто по месить грязи на ВАЗ 2121 НИВА. Всем известно, а может и не всем, что при установке колес большого размера идет большая нагрузка на корпус редуктора переднего моста. Корпус крепится тремя шпильками к балке. Поломки: ломает шпильки либо рвет корпус, т.к. корпус дуралевый — он хрупкий. И что бы на всегда избавиться от этой проблемы, рекомендую установить стальной корпус, который можно самому сделать из заднего моста классики либо нивы. В общем по видео можно ориентироваться
Стальной редуктор переднего моста на ниву своими руками. Какая ни какая инструкция по самостоятельному изготовлению стального редуктора переднего моста на ниву.
