Принцип IBM-совместимости подразумевает стандартизацию интерфейсов отдельных компонентов ПК, что, в свою очередь, определяет гибкость системы в целом, т.е. возможность по мере необходимости изменять конфигурацию системы и подключать различные периферийные устройства. В случае несовместимости интерфейсов используются контроллеры. Кроме того, гибкость и унификация системы достигаются за счет введения промежуточных стандартных интерфейсов, таких как интерфейсы последовательной и параллельной передачи данных. Эти интерфейсы необходимы для работы наиболее важных периферийных устройств ввода и вывода.

GTL , имеющая разрядность 64 бит, тактовую частоту 66, 100 и 133 МГц;
EV6 , спецификация которой позволяет повысить ее тактовую частоту до 377 МГц.

Шина ISA в течение многих лет считалась стандартом ПК, однако и до сих пор сохраняется в некоторых ПК наряду с современной шиной PCI. Корпорация Intel совместно с Microsoft разработала стратегию постепенного отказа от шины ISA. Вначале планируется исключить ISA-разъемы на материнской плате, а впоследствии исключить слоты ISA и подключать дисководы, мыши, клавиатуры, сканеры к шине USB, а винчестеры, приводы CD-ROM, DVD-ROM — к шине IEEE 1394. Однако наличие огромного парка ПК с шиной ISA и соответствующих комплектующих позволяет предполагать, что 16-разрядная шина ISA будет востребована еще на протяжении некоторого времени.
Шина EISA стала дальнейшим развитием шины ISA в направлении повышения производительности системы и совместимости ее компонентов. Шина не получила широкого распространения в связи с ее высокой стоимостью и пропускной способностью, уступающей пропускной способности появившейся на рынке шины VESA.
Шина VESA, или VLB , предназначена для связи CPU с быстрыми периферийными устройствами и представляет собой расширение шины ISA для обмена видеоданными. Во времена преобладания на компьютерном рынке процессора CPU 80486 шина VLB была достаточно популярна, однако в настоящее время ее вытеснила более производительная шина PCI.
Шина РСI была разработана фирмой Intel для процессора Pentium и представляет собой совершенно новую шину. Основополагающим принципом, положенным в основу шины PCI, является применение так называемых мостов (Bridges), которые осуществляют связь между шиной PCI и другими типами шин. В шине PCI реализован принцип Bus Mastering, который подразумевает способность внешнего устройства при пересылке данных управлять шиной (без участия CPU). Во время передачи информации устройство, поддерживающее Bus Mastering, захватывает шину и становится главным. В этом случае центральный процессор освобождается для решения других задач, пока происходит передача данных. В современных материнских платах тактовая частота шины PCI задается как половина тактовой частоты системной шины, т.е. при тактовой частоте системной шины 66 МГц шина PCI будет работать на частоте 33 МГц. В настоящее время шина PCI стала фактическим стандартом среди шин ввода/вывода.
Шина AGP — высокоскоростная локальная шина ввода/вывода, предназначенная исключительно для нужд видеосистемы. Она связывает видеоадаптер (ЗD-акселератор) с системной памятью ПК. Шина AGP была разработана на основе архитектуры шины PCI, поэтому она также является 32-разрядной. Однако при этом у нее есть дополнительные возможности увеличения пропускной способности, в частности, за счет использования более высоких тактовых частот. Если в стандартном варианте 32-разрядная шина PCI имеет тактовую частоту 33 МГц, что обеспечивает теоретическую пропускную способность PCI 33 х 32= 1056 Мбит/с = 132 Мбайт/с, то шина AGP тактуется сигналом с частотой 66 МГц, поэтому ее пропускная способность в режиме 1х составляет 66 х 32 = 264 Мбайт/с; в режиме 2х эквивалентная тактовая частота составляет 132 МГц, а пропускная способность — 528 Мбайт/с; в режиме 4х пропускная способность около 1 Гбайт/с.
PCI Express или PCIe или PCI-E , (также известная как 3GIO for 3rd Generation I/O; не путать с PCI-X или PXI) — компьютерная шина, использующая программную модель шины PCI и высокопроизводительный физический протокол, основанный на последовательной передаче данных. В отличие от шины PCI, использовавшей для передачи данных общую шину, PCI Express, в общем случае, является пакетной сетью с топологией типа звезда, устройства PCI Express взаимодействуют между собой через среду, образованную коммутаторами, при этом каждое устройство напрямую связано соединением типа точка-точка с коммутатором. Разработка стандарта PCI Express была начата фирмой Intel после отказа от шины InfiniBand. Официально первая базовая спецификация PCI Express появилась в июле 2002 года. Шина PCI Express нацелена на использование только в качестве локальной шины. Так как программная модель PCI Express во многом унаследована от PCI, то существующие системы и контроллеры могут быть доработаны для использования шины PCI Express заменой только физического уровня, без доработки программного обеспечения. Высокая пиковая производительность шины PCI Express позволяет использовать её вместо шин AGP и тем более PCI и PCI-X, ожидается, что PCI Express заменит эти шины в персональных компьютерах.
Шина USB была разработана лидерами компьютерной и телекоммуникационной промышленности Compaq, DEC, IBM, Intel, Microsoft для подключения периферийных устройств вне корпуса PC. Скорость обмена информацией по шине USB составляет 12 Мбит/с или 15 Мбайт/с. К компьютерам, оборудованным шиной USB, можно подключать такие периферийные устройства, как клавиатура, мышь, джойстик, принтер, не выключая питания. Шина USB поддерживает технологию Plug & Play. При подсоединении периферийного устройства его конфигурирование осуществляется автоматически. Все периферийные устройства должны быть оборудованы разъемами USB и подключаться к ПК через отдельный выносной блок, называемый USB-хабом, или концентратором, с помощью которого к ПК можно подключить до 127 периферийных устройств.
Шина SCSI (Small Computer System Interface) обеспечивает скорость передачи данных до 320 Мбайт/с и предусматривает подключение к одному адаптеру до восьми устройств: винчестеры, приводы CD-ROM, сканеры, фото- и видеокамеры. Отличительной особенностью шины SCSI является то, что она представляет собой кабельный шлейф. С шинами PC (ISA или PCI) шина SCSI связана через хост-адаптер (Host Adapter). Каждое устройство, подключенное к шине, имеет свой идентификационный номер (ID). Любое устройство, подключенное к шине SCSI, может инициировать обмен с другим устройством. Существует широкий диапазон версий SCSI, начиная от первой версии SCSI I, обеспечивающей максимальную пропускную способность 5 Мбайт/с, и до версии Ultra 320 с максимальной пропускной способностью 320 Мбайт/с. С шиной SCSI может конкурировать шина IEЕЕ 1394.
Шина IEEE 1394 — это стандарт высокоскоростной локальной последовательной шины, разработанный фирмами Apple и Texas Instruments. Шина IEEE 1394 предназначена для обмена цифровой информацией между ПК и другими электронными устройствами, особенно для подключения жестких дисков и устройств обработки аудио- и видеоинформации, а также работы мультимедийных приложений. Она способна передавать данные со скоростью до 1600 Мбит/с, работать одновременно с несколькими устройствами, передающими данные с разными скоростями, как и SCSI. Как и USB, шина IEEE 1394 полностью поддерживает технологию Plug & Play, включая возможность установки компонентов без отключения питания ПК. Подключать к компьютеру через интерфейс IEEE 1394 можно практически любые устройства, способные работать с SCSI. К ним относятся все виды накопителей на дисках, включая жесткие, оптические, CD-ROM, DVD, цифровые видеокамеры, устройства записи на магнитную ленту и многие другие периферийные устройства. Благодаря таким широким возможностям, эта шина стала наиболее перспективной для объединения компьютера с бытовой электроникой. В настоящее время уже выпускаются адаптеры IEEE 1394 для шины PCI.

Последовательный и параллельный порты

Такие устройства ввода и вывода, как клавиатура, мышь, монитор и принтер, входят в стандартную комплектацию ПК. Все периферийные устройства ввода должны коммутироваться с ПК таким образом, чтобы данные, вводимые пользователем, могли не только корректно поступать в компьютер, но и в дальнейшем эффективно обрабатываться. Для обмена данными и связи между периферией (устройствами ввода/вывода) и модулем обработки данных (материнской платой) может быть организована параллельная или последовательная передача данных.

Видео:Системные шины персонального компьютера для ...Скачать

Параллельная связь означает, что все 8 бит (или 1 байт) пересылаются и передаются не один за другим, а одновременно (параллельно) или, точнее, каждый по своему проводу. Принцип параллельной передачи данных становится очевидным, если рассмотреть кабель, подсоединенный к разъему параллельного интерфейса, например кабель принтера. Он значительно толще, чем последовательный кабель мыши, поскольку кабель для параллельной передачи данных должен как минимум содержать восемь проводов, каждый из которых предназначен для передачи одного бита. Параллельные интерфейсы разрабатывает фирма Centronics, поэтому параллельный интерфейс часто называют интерфейсом Centronics.

Параллельный интерфейс для принтера обычно обозначают LPT (Line Printer). Первый подключенный принтер обозначается как от LPT1, а второй — как от LPT2.

Существуют несколько типов параллельных портов: стандартный, ЕРР и ЕСР.

Стандартный параллельный порт предназначен только для односторонней передачи информации от ПК к принтеру, что заложено в электрической схеме порта. Он обеспечивает максимальную скорость передачи данных от 120 до 200 Кбайт/с.

Порт ЕРР является двунаправленным, т.е. обеспечивает параллельную передачу 8 бит данных в обоих направлениях и полностью совместим со стандартным портом. Порт ЕРР передает и принимает данные почти в шесть раз быстрее стандартного параллельного порта, чему способствует то, что порт ЕРР имеет буфер, сохраняющий передаваемые и принимаемые символы до момента, когда принтер будет готов их принять. Специальный режим позволяет порту ЕРР передавать блоки данных непосредственно из RAM PC в принтер и обратно, минуя процессор. При использовании надлежащего программного обеспечения порт ЕРР может передавать и принимать данные со скоростью до 2 Мбит/с.

Порт ЕСР , обладая всеми возможностями порта ЕРР, обеспечивает повышенную скорость передачи данных за счет функции сжатия данных. Для сжатия данных используется метод RLE (Run Length Encoding), согласно которому длинная последовательность одинаковых символов передается всего лишь двумя байтами: один байт определяет повторяющийся символ, а второй — число повторений. При этом стандарт ЕСР допускает сжатие и распаковку данных как программно (путем применения драйвера), так и аппаратно (схемой порта). Данная функция не является обязательной, поэтому порты, периферийные устройства и программы могут ее и не поддерживать. Она может быть реализована, когда режим сжатия данных поддерживается как портом ЕСР, так и принтером. Увеличение скорости передачи данных с помощью порта ЕСР существенно уменьшает время распечатки данных на принтере.

Использование преимуществ функциональных возможностей портов ЕСР и ЕРР возможно при наличии компьютера, оборудованного одним из этих стандартов.

Последовательная связь осуществляется побитно: отдельные биты пересылаются (или принимаются) последовательно один за другим по одному проводу, при этом возможен обмен данными в двух направлениях, прием и передача данных осуществляются с одинаковой тактовой частотой. Для последовательных интерфейсов выбор подключаемых устройств значительно шире, поэтому большинство ПК обычно оборудовано двумя интерфейсными разъемами для последовательной передачи данных. В качестве стандартного обозначения для последовательного интерфейса чаще всего используют RS-232, RS-422, RS-465. Разъемы последовательного интерфейса на ПК представляют собой 9-контактный (вилка) Sub-D или 25-контактный (вилка) Sub-D.

Видео:Системная шина процессораСкачать

При выборе материнской платы компьютера необходимо рассматривать часть характеристик, например:

ASUSTeK P5N-MX Socket775 nForce610i PCI-E+SVGA+LAN SATA RAID U133 MicroATX 2DDR-II PC-6400
ASUSTeK	производитель
P5N-MX	модель
Socket775	слот для процессора
nForce610i	чипсет
PCI-E	наличие шины PCI-E
SVGA	встроенный видеоадаптер SVGA
LAN	встроенная сетевая карта (100Mb/s)
SATA RAID U133	возможно построение RAID массивов уровней RAID 0, 1 из Serial ATA устройств (жестких дисков)
MicroATX	размер
2DDR-II PC-6400	возможна установка двух планок ОЗУ системы памяти DDR2 c макс. пропускной способностью 6400 Мб/с
Biostar P35D2-A7 Socket775 iP35+ICH9 ATX SATA AC’97 8ch +LAN-Gbt USB2.0
Biostar	производитель
P35D2-A7	модель
Socket775	слот для процессора
iP35+ICH9	чипсет
ATX	размер
SATA	Serial ATA устройства (жесткие диски)
AC’97 8ch	встроенная звуковая карта AC’97 8-канальный
LAN-Gbt	встроенная сетевая карта (1Gb/s)
USB2.0	шина USB стандарта 2.0

ASUSTeK P5B-VM DO Socket775 Q965 PCI-E+SVGA+GbLAN 1394 SATA U133 MicroATX 4DDR-II PC-6400
GigaByte GA-73PVM-S2 rev1.0 Socket775 GeForce 7100 2*PCI-E+SVGA+GbLAN+АС5.1+1394 SATARAID mATX 2DDRII PC6400
MSI MS-7309 K9N6SGM-V SocketAM2 MCP61V PCI-E+SVGA+LAN SATA RAID U133 MicroATX 2DDRII PC6400

Стандарты шин ПК

Видео:03. Основы устройства компьютера. Память и шина. [Универсальный программист]Скачать

Дата добавления: 2015-06-12 ; просмотров: 5934 ; Нарушение авторских прав

Принцип IBM-совместимости подразумевает стандартизацию интерфейсов отдельных компонентов ПК, что, в свою очередь, определяет гибкость системы в целом, т.е. возможность по мере необходимости изменять конфигурацию системы и подключать различные периферийные устройства. В случае несовместимости интерфейсов используются контроллеры. Кроме того, гибкость и унификация системы достигаются за счет введения промежуточных стандартных интерфейсов, таких как интерфейсы последовательной и параллельной передачи данных. Эти итерфейсы необходимы для работы наиболее важных периферийных устройств ввода и вывода.

Системная шина предназначена для обмена информацией между CPU, памятью и другими устройствами, входящими в систему. К системным шинам относятся:

· GTL, имеющая разрядность 64 бит, тактовую частоту 66, 100 и 133 МГц;

· EV6, спецификация которой позволяет повысить ее тактовую частоту до 377 МГц.

Шины ввода/вывода совершенствуются в соответствии с развитием периферийных устройств ПК. В табл. 2.5 представлены характеристики некоторых шин ввода/вывода.

Шина ISA в течение многих лет считалась стандартом ПК, однако и до сих пор сохраняется в некоторых ПК наряду с современной Шиной PCI. Корпорация Intel совместно с Microsoft разработала стратегию постепенного отказа от шины ISA. Вначале планируется Исключить ISA-разъемы на материнской плате, а впоследствии исключить слоты ISA и подключать дисководы, мыши, клавиатуры, сканеры к шине USB, а винчестеры, приводы CD-ROM, DVD-ROM — к шине ШЕЕ 1394. Однако наличие огромного парка ПК с шиной ISA и соответствующих комплектующих позволяет предполагать, что 16-разрядная шина ISA будет востребована еще на протяжении некоторого времени.

Шина EISA стала дальнейшим развитием шины ISA в направлении повышения производительности системы и совместимости ее компонентов. Шина не получила широкого распространения в связи с ее высокой стоимостью и пропускной способностью, уступающей пропускной способности появившейся на рынке шины VESA.

Видео:Как работает LIN шина автомобиля. K-Line L-Line шины данных. Лин шина автомобиля. Lin-bus networkСкачать

Шина VESA, или VLB, предназначена для связи CPU с быстрыми периферийными устройствами и представляет собой расширение шины ISA для обмена видеоданными. Во времена преобладания на компьютерном рынке процессора CPU 80486 шина VLB была достаточно популярна, однако в настоящее время ее вытеснила более производительная шина PCI.

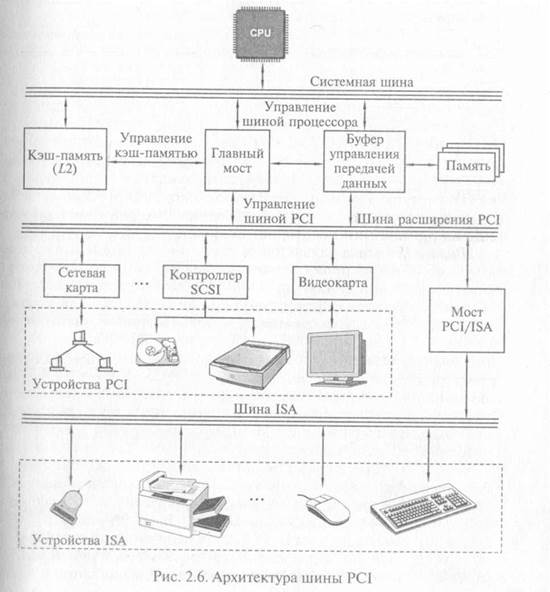

Шина PCI была разработана фирмой Intel для процессора Pentium и представляет собой совершенно новую шину. Основополагающим принципом, положенным в основу шины PCI, является применение так называемых мостов (Bridges), которые осуществляют связь между шиной PCI и другими типами шин. В шине PCI реализован принцип Bus Mastering, который подразумевает способность внешнего устройства при пересылке данных управлять шиной (без участия CPU). Во время передачи информации устройство, поддерживающее Bus Mastering, захватывает шину и становится главным. В этом случае центральный процессор освобождается для решения других задач, пока происходит передача данных. В современных материнских платах тактовая частота шины PCI задается как половина тактовой частоты системной шины, т.е. при тактовой частоте системной шины 66 МГц шина PCI будет работать на частоте 33 МГц. В настоящее время шина PCI стала фактическим стандартом среди шин ввода/вывода. На рис. 2.6 дана архитектура шины PCI

Шина AGP — высокоскоростная локальная шина ввода/вывода, предназначенная исключительно для нужд видеосистемы. Она связывает видеоадаптер (ЗО-акселератор) с системной памятью ПК. Шина AGP была разработана на основе архитектуры шины PCI, поэтому она также является 32-разрядной. Однако при этом у нее есть дополнительные возможности увеличения пропускной способности, в частности, за счет использования более высоких тактовых частот. Если в стандартном варианте 32-разрядная шина PCI имеет тактовую частоту 33 МГц, что обеспечивает теоретическую пропускную способность PCI 33 х 32= 1056 Мбит/с= 132 Мбайт/с, то шина AGP тактуется сигналом с частотой 66 МГц, поэтому ее пропускная способность в режиме 1х составляет 66 х 32 = 264 Мбайт/с; в режиме 2х эквивалентная тактовая частота составляет 132 МГц, а пропускная способность — 528 Мбайт/с; в режиме 4х пропускная способность около 1 Гбайт/с.

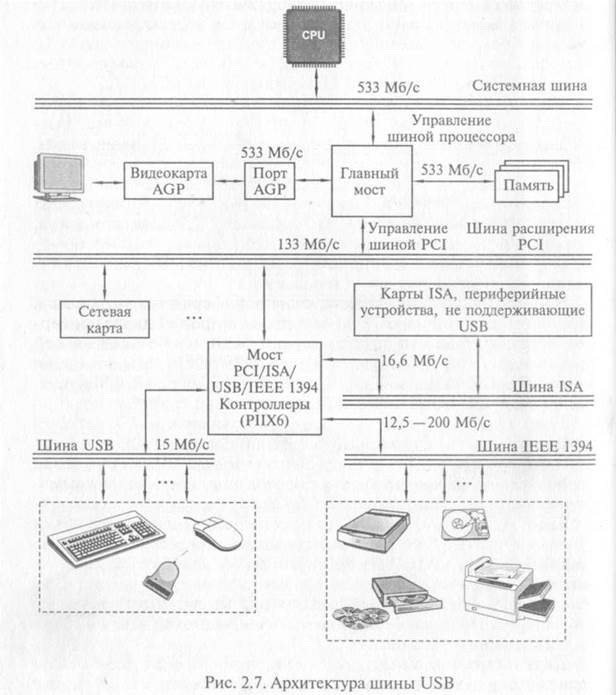

Шина USB была разработана лидерами компьютерной и телекоммуникационной промышленности Compaq, DEC, IBM, Intel, Microsoft для подключения периферийных устройств вне корпуса PC. Скорость обмена информацией по шине USB составляет 12 Мбит/с или 15 Мбайт/с. К компьютерам, оборудованным шиной USB, можно подключать такие периферийные устройства, как клавиатура, мышь, джойстик, принтер, не выключая питания. Шина TJSB поддерживает технологию Plug & Play. При подсоединении периферийного устройства его конфигурирование осуществляется автоматически. Все периферийные устройства должны быть оборудованы разъемами USB и подключаться к ПК через отдельный выносной блок, называемый USB-хабом, или концентратором, с помощью которого к ПК можно подключить до 127 периферийных устройств. Архитектура шины USB представлена на рис. 2.7.

Шина SCSI (Small Computer System Interface) обеспечивает скорость передачи данных до 320 Мбайт/с и предусматривает подключение к одному адаптеру до восьми устройств: винчестеры, приводы CD-ROM, сканеры, фото- и видеокамеры. Отличительной особенностью шины SCSI является то, что она представляет собой кабельный шлейф. С шинами PC (ISA или PCI) шина SCSI связана через хост-адаптер (Host Adapter). Каждое устройство, подключенное к шине, имеет свой идентификационный номер (ID). Любое устройство, подключенное к шине SCSI, может инициировать обмен с другим устройством.

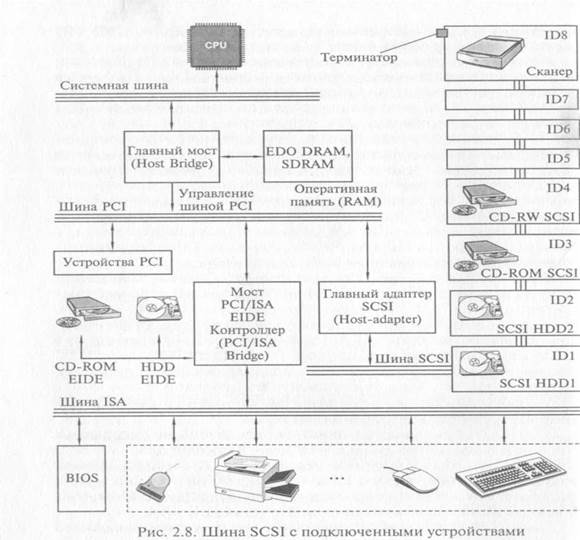

На рис. 2.8 показано подключение периферийных устройств к ПК с помощью шины SCSI. Существует широкий диапазон версий SCSI, начиная от первой версии SCSI I, обеспечивающей максимальную пропускную способность 5 Мбайт/с, и до версии Ultra 320 с максимальной пропускной способностью 320 Мбайт/с. С шиной SCSI может конкурировать шина IEEE 1394.

Видео:Системная шина персонального компьютера PCIСкачать

Шина IEEE 1394 — это стандарт высокоскоростной локальной последовательной шины, разработанный фирмами Apple и Texas Instruments. Шина IEEE 1394 предназначена для обмена цифровой информацией между ПК и другими электронными устройствами, особенно для подключения жестких дисков и устройств обработки аудио- и видеоинформации, а также работы мультимедийных приложений. Она способна передавать данные со скоростью до 1600 Мбит/с, работать одновременно с несколькими устройствами, передающими данные с разными скоростями, как и SCSI. Как и USB, шина IEEE 1394 полностью поддерживает технологию Plug & Play, включая возможность установки компонентов без отключения питания ПК.

Подключать к компьютеру через интерфейс IEEE 1394 можно практически любые устройства, способные работать с SCSI. К ним относятся все виды накопителей на дисках, включая жесткие, оптические, CD-ROM, DVD, цифровые видеокамеры, устройства записи на магнитную ленту и многие другие периферийные устройства. Благодаря таким широким возможностям, эта шина стала наиболее перспективной для объединения компьютера с бытовой электроникой. В настоящее время уже выпускаются адаптеры IEEE 1394 для шины PCI.

Вопросы для конспектирования студентами:

4. Понятие разрядности шины.

5. Понятие пропускной способности шины

7. Принцип IBM-совместимости

8. Виды шин и их характеристики (заполнить таблицу)

Виды шин	Характеристики шин
Скорость	Назначение	Особенности	Достоинства	Недостатки

9. Задача на вычисление: Рассчитать максимальный обьем 32- разрядной шины адреса.
