Стартер с редуктором для ваз 21083

Видео:Стартер 2108, 2109, 2113, 2114, 2115 АТЭК (на постоянных магнитах с редуктором)Скачать

Шустрый малыш. Редукторный стартер 921.3708 ООО «Электром».

Приветствую, коллеги ? Ящер жив, но не совсем здоров. Зиму простоял в гараже. Накопилось дел различных. Заодно решил поставить взамен родного редукторный стартер — достался безвозмездно, т.е. даром. Стартер не крутил. Втягивающее оказалось рабочим.

Вскрытие показало элементарное — износ щеток. Кто-то не стал заморачиваться ремонтом ?

Подобный стартер уже разбирал на своем Крокодиле. Конструкция схожа — 3 втулки, редуктор. Всё цело кроме щеток. И вот с щеточным узлом вышла заминка. В нескольких магазах мне сказали что отдельно на стартер 921.3708 ничего не продается и в общем он — история уже ? Мозговой штурм в инете выдал вариант — подошел щеточный узел UNIPOINT (Тайвань) SH3503 (сравнение с родным узлом на ФОТО). Он ставится на стартеры Lifan и на многие другие марки авто. Брал еще зимой, вроде, за 250рубликов. Сейчас ценник иной — под 400.

Все прелести, как пишут, от подобного стартера в сравнении с родным можно ощутить зимой. Но и сейчас заметно — он явно шустрее крутит. Звук для карбового ВАЗа прям иномарочный ? Значительный плюс также в обслуживании (демонтаж-монтаж, переборка) — ощутимо легче родного (в исправном состоянии и будет в запасе).

921.3708 ООО «Электром» (с редуктором)
Масса, кг : 3,5
Направление вращения : вала левое
Номинальная мощность, кВт : 1,6
Номинальное напряжение, В : 12
Применяемость : ВАЗ-2108, ВАЗ-2109 и их модификации
Число зубьев шестерни : 11

29.3708
Масса, кг : 6,0
Направление вращения : вала левое
Номинальная мощность, кВт : 1,3
Номинальное напряжение, В : 12
Применяемость : ВАЗ-2108, ВАЗ-2109 и их модификации
Число зубьев шестерни : 11

Видео:Коротко о стартерах на ВАЗ передний привод! Взаимозаменяемость. Отличия. Приора, 2110, 2114Скачать

Шустрый малыш. Редукторный стартер 921.3708 ООО «Электром».

Приветствую, коллеги ? Ящер жив, но не совсем здоров. Зиму простоял в гараже. Накопилось дел различных. Заодно решил поставить взамен родного редукторный стартер — достался безвозмездно, т.е. даром. Стартер не крутил. Втягивающее оказалось рабочим.

Вскрытие показало элементарное — износ щеток. Кто-то не стал заморачиваться ремонтом ?

Подобный стартер уже разбирал на своем Крокодиле. Конструкция схожа — 3 втулки, редуктор. Всё цело кроме щеток. И вот с щеточным узлом вышла заминка. В нескольких магазах мне сказали что отдельно на стартер 921.3708 ничего не продается и в общем он — история уже ? Мозговой штурм в инете выдал вариант — подошел щеточный узел UNIPOINT (Тайвань) SH3503 (сравнение с родным узлом на ФОТО). Он ставится на стартеры Lifan и на многие другие марки авто. Брал еще зимой, вроде, за 250рубликов. Сейчас ценник иной — под 400.

Все прелести, как пишут, от подобного стартера в сравнении с родным можно ощутить зимой. Но и сейчас заметно — он явно шустрее крутит. Звук для карбового ВАЗа прям иномарочный ? Значительный плюс также в обслуживании (демонтаж-монтаж, переборка) — ощутимо легче родного (в исправном состоянии и будет в запасе).

921.3708 ООО «Электром» (с редуктором)
Масса, кг : 3,5
Направление вращения : вала левое
Номинальная мощность, кВт : 1,6
Номинальное напряжение, В : 12
Применяемость : ВАЗ-2108, ВАЗ-2109 и их модификации
Число зубьев шестерни : 11

29.3708
Масса, кг : 6,0
Направление вращения : вала левое
Номинальная мощность, кВт : 1,3
Номинальное напряжение, В : 12
Применяемость : ВАЗ-2108, ВАЗ-2109 и их модификации
Число зубьев шестерни : 11

Видео:Ремонт редукторного стартера ВАЗ 2108-15 .Скачать

Стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114

Невзирая на то, что сегодня отечественные автомобили практически не пользуются спросом у потребителей, транспорт марки ВАЗ выпускается большим количеством предприятий.

Давайте рассмотрим стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 – агрегат, устанавливающийся на автомобилях данного производителя.

Стартеры автомобилей марки ВАЗ могут относиться к классу устройств для классических и переднеприводных машин, и между ними есть различия – в месте установки втулки, степени легкости снятия стартера, конструкции втягивающей и глубине нахождения контакта для разъема. Специалисты в данной области считают, что стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 намного удобнее в установке и эксплуатации.

Стартер ВАЗ цена Вне зависимости от того, какие запчасти Вам нужны и какой марки Ваш автомобиль, стоимость имеет важное значение. Можем Вас заверить: стартер ВАЗ цена в последние годы заметно сократилась.

В нашей компании стартер ВАЗ цена несколько ниже, нежели во многих других компаниях. А уж если Вы будете редко менять его, она покажется Вам совсем низкой.

Стартер ВАЗ обладает мощностью 1, 3 кВт. Агрегат имеет электромагнитное включение шестерни, роликовую обгонную муфту и управление дистанционного типа.

Стартер редукторный является электрическим двигателем постоянного тока. Он может быть четырехщеточным и четырехполюсным. Отметим, что он имеет смешанное возбуждение, и в его составе есть якорь с приводом, 2 крышки и тяговое реле.

Стартер 2106 Приведение двигателя в рабочее состояние достигается за счет работы стартера, имеющего мощность в 1, 3 кВт. Шестерня привода включается за счет электромагнита; стартер 2106 имеет роликовую обгонную муфту и управление, осуществляющееся дистанционно.

В последние годы на машины данных моделей монтируется стартер 35. 3708, оснащенный двухобмоточным реле и торцевым коллектором. По определенным признакам он похож на ВАЗ 2106 стартер, хотя различия все же имеются.

Стартер 2106 также может быть установлен на автомобилях импортного производства. Конструкции, о которых идет речь, обладают отличными техническими и эксплуатационными характеристиками.

Стартер 2107 Стартер 2107 имеет существенное отличие от устройства 35. 3701 – это цилиндрический коллектор. Именно по данной причине стартер ВАЗ 2107 имеет особое строение задней части. Подробнее о конструкции смотрим на сайте http://shodrazval-gid.ru/.

Помимо этого, обмотка статора также устроена иначе: она включает в себя 2 сервисных и 2 шунтовых катушки – что касается стартера 35. 3708, то у него только 1 шунтовая катушка и 3 сервисных.

Если говорить о свойствах и габаритах конструкции, то можно сказать, что стартер 2107 похож по данным параметрам на стартер 35. 3708.

Добавим, что раньше для приведения стартеров данной модели в рабочее состояние не использовалось дополнительное реле. Кроме того, штекер скреплялся через установочный блок с помощью красного провода с выводом, который выключал зажигание.

Стартер 2108 Стартер 2108 – это агрегат, служащий для пуска двигателя такого автотранспорта, как ВАЗ-21083 и ВАЗ-21093. Данное устройство является электрическим двигателем постоянного тока, работающим от магнитов. Кроме того, стартер ВАЗ 2108 оснащен специальным электромагнитным реле, а также планетарным редуктором и муфтой свободного хода.

Стартер 2108 способен функционировать при температуре окружающей среды от -50 до +46 градусов, и при этом влажность воздуха должна составлять 90 процентов.

Стартер 2109 Стартер 2109 передает импульс конструкции мотора, чтобы осуществился запуск. У конструкции незначительный вес и малые габариты. Его функция – запуск массивного маховика, за счет которого начинает работать кровошипно-поршневая система двигателя.

Если учитывать тот факт, что на стартер ВАЗ 2109 оказываются большие нагрузки, то он имеет небольшой срок службы – около пяти-шести лет, и это вдвое меньше срока эксплуатации автомобильного двигателя.

Какие действия нужно предпринять, чтобы заставить стартер 2109 служить долгое время? Необходимо следить за тем, чтобы он работал не более десяти секунд во время пуска.

Стартер 2110 Стартер 2110 обладает следующими особенностями. Прежде всего, это его крепление: у механизма имеется два отверстия и шестерня, зафиксированная на валу и закрытая колпаком. Таким образом, выбирая стартер для автомобиля, следует оценивать в первую очередь данные условия.

Порой можно встретить комбинированные стартеры, у которых есть три отверстия для крепления, и при этом детали, установленные внутри кабины, могут быть от этой модели.

Стартер ВАЗ 2110 Преимущества конструкции заключаются в том, что она может быть установлена на любую модификацию. Кроме того, стартер ВАЗ 2110 имеет невысокую стоимость по сравнению с аналогичными устройствами отечественных изготовителей. Стартер ВАЗ 2110 отличается высоким качеством и долгим сроком эксплуатации.

Стартер 2114 Стартер 2114 имеет невысокую стоимость по сравнению с приспособлениями на автотранспорт производства Германии и Японии, однако подобное приобретение может серьезно ударить по кошельку.

Видео:Т О ремонт стартера ВАЗ 2108...09..14,15 редукторныйСкачать

Замена стартера lada 21083 (ваз 21083)

Видео:Замена стартера ВАЗ 2109 на стартер с ВАЗ 2112(с декелем) , избавляемся от втулки в коробке.Скачать

Замена стартера ВАЗ 2109 (2108, 2115, Калина)

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Читайте также: Угловой редуктор рулевого управления лиаз 5256

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

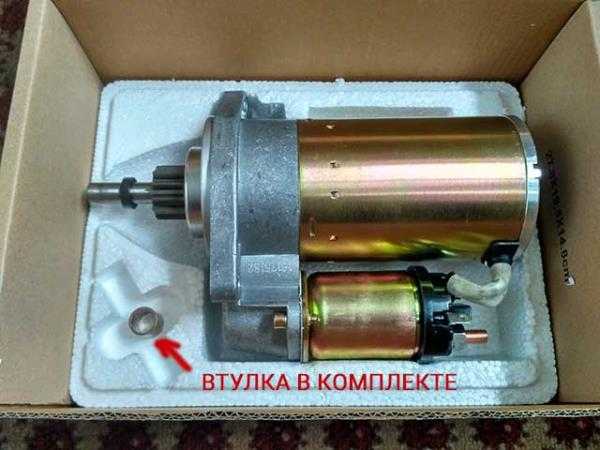

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

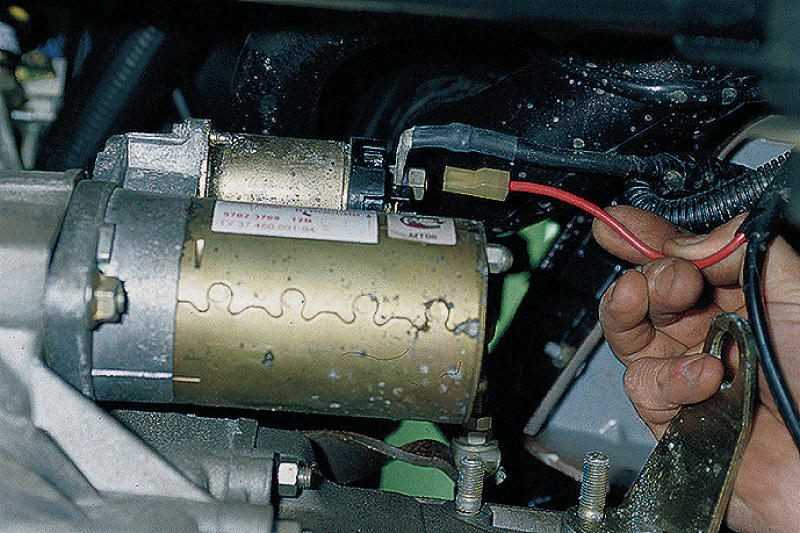

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

• Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
• После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

Источники

• http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
• http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
• http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Видео:какой стартер лучше зимой редукторный или обычныйСкачать

Симптомы выхода из строя втулок стартера ВАЗ 2109

Главным признаком, дающим знать о неисправности втулок стартера при включении зажигания является пронзительный шум, доносящийся со стороны моторного отсека, затем перерастающий в визг и резко затухающий. Не исключена возможность выхода из строя втулок и если вращение якоря происходит рывками или очень медленно. При возникновении данных проявлений необходимо как можно скорее приступить к диагностическим и ремонтным процедурам, в противном случае проблема может усугубиться.

Если при проведении диагностики обнаружились следы износа, металлическая стружка, задиры, трещины, то повреждённые детали необходимо заменить. Чаще всего ломается втулка в картере сцепления (передняя), реже — втулка задней крышки.

При выходе из строя втулки задней крышки, втулку рекомендуется заменить в сборе.

Советы по замене втулок ВАЗ 2109/2108

Замена втулок стартера ВАЗ 2109, несмотря на кажущуюся простоту, достаточно сложная процедура, требующая специального инструмента и знания устройства стартера, но её можно осуществить при помощи данной инструкции и навыков ремонта автомобиля.

На автомобили ВАЗ 2108, ВАЗ 2109 предусмотрена установка стартера 29.3708. На часть автомобилей идущих на экспорт были установлены другие стартеры, но по своим характеристикам и установочным размерам практически одинаковы.

При изготовлении автомобиля втулка запрессовывается в картер, что создаёт дополнительные трудности при извлечении детали из гнезда. Чтобы это проделать, необходимо воспользоваться специальным съёмником или правильно выбрать метчик. Далее необходимо ввинтить метчик во втулку, дойдя до дна отверстия, он вытолкнет втулку в наружу.

Другим способом вытащить втулку из картера можно при помощи заточенной под шило отверткой или просто раскрошить деталь зубилом и вытащить обломки

Как в первом, так и во втором случае нужно соблюдать осторожность, чтобы не разворотить посадочное место

При замене задней втулки понадобится разобрать весь стартер, так как элемент находится в задней части стартера.

Существует мнение, что перед установкой новой втулки в стартер, ее следует доработать. Для свободного проворачивания якоря, нужно втулку расширить специальной развёрткой диаметром 12 миллиметров. После этого втулку можно ставить на место.

Для проведения работ по замене втулки стартера ВАЗ 2109 понадобится:

• отвертка и зубило;
• метчик или съёмник;
• пробоец;
• рожковые ключи «на 10», «на 13»;
• молоток;
• комплект втулок стартера ВАЗ 2109.

Цена комплекта втулок ВАЗ 21080160122000 составляет 65 рублей.

Стоимость актуальна для Москвы и области на лето 2017.

Ключом «на 10» ослабляем затяжки гаек стяжных болтов.

Снимаем клеммы с аккумуляторной батареи.

Ключом «на 13» отворачиваем три болта крепления стартера.

Этим же ключом «на 13» отвинчиваем гайку клеммы провода ведущую на АКБ. Снимаем разъем с вывода тягового реле стартера.

Ввинчиваем метчик во втулку и …

С помощью болта запрессовываем её в картер сцепления.

Поддеваем отвёрткой запорное кольцо и снимаем его.

Снимаем ограничительное кольцо.

Ключом «на 10» отворачиваем две гайки стяжных шпилек.

Снимаем заднюю крышку стартера.

С помощью пробойца подходящего диаметра выбиваем втулку.

Воспользовавшись молотком, забиваем новую втулку на посадочное место.

Собираем стартер и оставшиеся детали в обратной последовательности.

Видео:Стартер ВАЗ 2108, 21083, 2109, 21099, 2113, 2114, 2115 (редукторный) | АТЭК, БеларусьСкачать

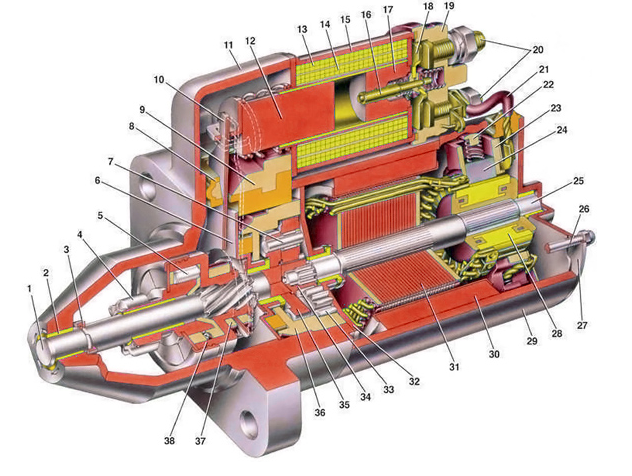

Устройство стартера ВАЗ 2106 и принцип его работы

На заводе легендарные «шестерки» оснащались стартером с индексом 35.3708, а самые первые модели СТ-221 редукторного типа. Экспортные модели оснащались устройствами немецкого производства. Схема этого, по сути, силового электродвигателя показана на фото.

1. Приводной вал.
2. Втулка крышки.
3. Кольцо-ограничитель.
4. Шестерёнка с кольцом муфты обгона.
5. Ролик муфты обгона.
6. Опора с вкладышем.
7. Ось шестерни.
8. Прокладка.
9. Кронштейн приводного рычага.
10. Рычаг.
11. Крышка спереди.
12. Ротор тягового реле.
13. Статор.
14. Статор втягивающего.
15. Реле тяги.
16. Шток реле.
17. Сердечник реле.
18. Пластина контактов.
19. Крышка.
20. Болты для контактов.
21. Вывод щеточного узла.
22. Скоба.
23. Держатель щёток.
24. Плюсовая щётка.
25. Вал ротора.
26. Шпилька для стяжки.
27. Задняя крышка.
28. Коллектор.
29. Алюминиевый корпус.
30. Магнит с постоянным полем.
31. Сердечник ротора.
32. Опора вала ротора.
33. Шестерня планетарного типа.
34. Ведущая шестерня.
35. Водило.
36. Шестерня с зубьями внутри.
37. Кольцо отвода.
38. Ступица.

Номинальная мощность составляет 1,3 кВт, сила тока 500 Ампер и 550 А для СТ-221 и 35.3708 соответственно.

Стартер – это алюминиевый корпус, в котором находится статорная медная обмотка, ротор, две крышки (спереди и сзади) и реле электромагнитного типа сверху. Корпус соединяется с крышками с помощью шпилек. Статор имеет три сериесных полюса обмотки (включаются последовательно с обмоткой ротора) и одну обмотку шунтового типа, которая включается параллельно.

Якорь – это сердечник на валу, медная обмотка и площадка для графитовых щеток, называемая коллектором. Муфта предназначена передавать крутящий момент от бендикса к маховику, затем начинает вращаться коленчатый вал и происходит пуск двигателя. После пуска она же служит для разрыва связи маховика и бендикса. Тяговое реле – это две обмотки и сердечник.

Видео:Редукторный или Безредукторный стартерСкачать

Стартер 2108, устройство и назначение

Крепежный винт защитного колпака (1), защитный колпак (2), стопорное полукольцо (3), крепежная гайка задней крышки (4), задняя крышка (5), пружины щеток (6), направляющие щеток (внешняя часть) (7), щетки (8), статор (9), якорь (10), рычаг привода (11), привод (12), ограничительное кольцо (13), стопорное кольцо (14), ось рычага привода (15), крепежные винты тягового реле (16), передняя крышка (17), уплотнительное кольцо крышки (пластмассовое) (18), стяжные шпильки (19), резиновая заглушка (20), сердечник тягового реле (21), возвратная пружина (22), кольцо уплотнения тягового реле (23), тяговое реле (24), уплотнительная шайба (25), регулировочные шайбы (26).

Читайте также: Сальники для редуктора нептун 23

Стартер является устройством, которое предназначено для преобразования электрической энергии в механическую с целью запуска мотора. По сути, стартер является электромотором постоянного тока.

Видео:Топ 5 стартеров АвтоВаз (LADA) | Top 5 AVTOVAZ (LADA) startersСкачать

Ремонт стартера в ВАЗ 2108 своими руками

Стартер автомобиля ВАЗ 2108 является самой часто ломающейся деталью

Поэтому важно уметь осуществить его ремонт и замену самостоятельно, не прибегая к услугам автосервисов, так будет значительно дешевле. Это несложное действие легко проделать следуя подробной инструкции

Основная задача стартера состоит в том, чтобы преобразовать механическую энергию в электрическую в достаточном для запуска двигателя количестве.

Долгая работа стартеру противопоказана, но автолюбители очень так делают, особенно в условиях низкой температуры зимой. Такое использование является одной из самых распространенных причин поломки стартера ВАЗ 2108.

Самые часто случающиеся поломки это:

• Реле не срабатывает и якорь не крутит;
• Низкая скорость вращения якоря;
• Не вращается коленвал;
• Стартер продолжает работать, несмотря на то, что двигатель уже завелся.

Все эти неполадки требуют ремонта. Для проведения ремонтных работ потребуется снять, проверить и разобрать стартер автомобиля ВАЗ 2108.

Как снять стартер?

1. Установить автомобиль ВАЗ 2108 на смотровую яму, эстакаду или на домкрат;
2. Поставить коробку передач на нейтральное положение;
3. Снять щиток;
4. Вытащить шланг из воздухосборника;
5. Извлечь стартер.

Как проверить стратер?

Для того чтобы проверить обмотки понадобится прибор мультиметр.

1. Поставьте деталь на торец, выводами обмоток направьте вверх;
2. Один щуп прибора нужно приложить к плюсовой клемме, другой на болты стартера;
3. Проверяем, крутит стартер или нет;
4. Если крутит плохо, значит, не работает стартер;
5. Если стартер работает хорошо, нужно проверить реле;
6. Чтобы проверить реле, пропустите напряжение в 12 В на вывод, минус приложите к корпусу;
7. Если омметр не показывает скачков напряжения на шкале, значит, реле нуждается в ремонте или замене. Разбирать реле ВАЗ 2108 нужно только в том случае, если ему требуется ремонт.

Проверьте поверхность коллектора и якорь, очистите их от загрязнений смоченной в спирте тряпочкой. Не нужно для этой цели использовать ацетон или другие сильные растворители. Сердечник и обойму тоже нужно протереть насухо и обработать небольшим количеством силиконовой смазки.

Как разобрать стартер?

Подготовьте свободную рабочую поверхность и набор инструментов. Осмотрите стартер ВАЗ 2108 тщательно перед тем, как начать его разбирать. Отметьте провода, для того чтобы не перепутать их местами при сборке.

1. Ключом на 10 отверните две гайки шпилек;
2. Извлеките стартер и якорь со шпилек;
3. Снимите центральную шестерню с вала якоря;
4. Открутите два винта задней крышки;
5. Снимите заднюю крышку;
6. Извлеките щетки;
7. Снимите якорь;
8. Извлеките регулировочную шайбу из оси якоря;
9. Снимите опору вала якоря;
10. Извлеките планетарные шестерни привода;
11. Извлеките привод;
12. Отделите опору от рычага;
13. Обоприте торцевой частью коронную шестерню на брусок из дерева;
14. Расположите на ограничительном кольце ключ на 13 согласно инструкции;
15. Ударами молоточка по ключу спрессуйте стопорное кольцо;
16. Извлеките запорное кольцо;
17. Выньте ограничительное кольцо хода шестерни привода;
18. Извлеките привод в сборе;
19. Разожмите стопорное кольцо щипцами;
20. Снимите его;
21. Извлеките шайбу и опору вала привода;
22. Извлеките коронную шестерню планетарного редуктора с вала привода;
23. Осмотрите коллектор и обмотки якоря (следов обугливания быть не должно);
24. Царапины коллектора необходимо обработать мелкозернистой наждачной бумагой;
25. Если якорь сильно обгорел или износился, его необходимо заменить на новый;
26. Шейку вала тоже нужно обработать мелкозернистой наждачной бумагой при обнаружении задиров или наволакиваний материалов подшипников;
27. Проведите контрольный замер обмотки якоря омметром на предмет обнаружения замыканий;
28. Проверьте щетки на износ, при необходимости замените;
29. Проведите сборку согласно инструкции, но в обратном порядке;
30. Перед тем как установить щеткодержатели, нужно снять все пружины, а щетки задвинуть в направляющие.

Эта инструкция даст возможность как начинающим, так и опытным автолюбителям сэкономить деньги на услугах по ремонту и замене стартера.

Видео:Какой редукторный стартер лучше выбрать на Оку ВАЗ 11113, а какой не ставить.Скачать

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

• неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
• плохое качество комплектующих деталей коробки передач;
• предельный срок эксплуатации МКПП;
• неквалифицированное проведение технических работ по диагностике и ремонту КПП.

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

• внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
• коробка сама выключает передачу авто во время движения;
• из КПП может вытекать трансмиссионная жидкость.

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Зачастую гул агрегата проявляется:

• когда выжимаешь сцепление;
• при включении третьей и четвертой скоростей;
• на нейтральной скорости;
• при езде авто на повышенных оборотах.

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Видео:Стартер КЗАТЭ на ВАЗ. как отличить подделкуСкачать

Замена втулок стартера

Если втулки изношены, стартер он начинает медленно крутить, в некоторых случаях совсем не заводится. Также есть различия между стартерами типа ВАЗ 2109 и ВАЗ 2110 и в расположении втулок ротора – передняя втулка на «девятке» или «четырнадцатой» модели находится в переднем корпусе коробки передач. Для замены этой втулки необходимо только снять стартер, разборка самого пускового устройства не понадобится. Втулка в КПП 2109 сидит плотно, вытащить ее можно попробовать с помощью метчика на 14 мм.

Передняя втулка стартера запрессовывается на место плотно, для этого следует использовать оправку, а чтобы вал ротора на стартере вошел во втулку, перед установкой следует пройти по внутреннему ее диаметру разверткой на 12 мм. Замену втулки стартера в КПП следует проводить аккуратно, недопустимо попадание стружки и каких-либо деталей под маховик.

Задняя втулка расположена в крышке стартера, и чтобы заменить ее, необходимо снять крышку. В некоторых случаях удобнее заменить крышку целиком, чем мучиться с перепрессовкой втулки.

Видео:Стартер ВАЗ 2108-09... не редукторный ремонт.замена бендиксаСкачать

Неисправности

В процессе эксплуатации автомобиля возможны следующие неисправности стартера, которые могут повлечь его замену:

• неисправна обгонная муфта;
• замыкание обмоток статора или якоря;
• значительный износ щёток.

Данные неисправности характеризуются следующими признаками:

• якорь стартера медленно вращается;
• слышны нехарактерные шумы при запуске двигателя.

В случае игнорирования медленного вращения якоря на дорогой ремонт в будущем, конечно, не нарвешься, но можно нарваться на такую неприятность, как заводить двигатель «с толкача». А вот в случае шумов – откладывать ремонт не стоит.

Вполне возможна, например, такая неисправность, как выламывание зубьев у шестерни механизма обгонной муфты и тут уже можно нарваться на дорогостоящую замену маховика. Однако, прежде чем покупать новый стартер необходимо убедиться, что не имеется возможности его отремонтировать!

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

• ключи на 8 и на 13;
• жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Читайте также: Рулевой редуктор delphi устройство

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

1. Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.
2. Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.
3. Отсоединяем «минусовую» клемму втягивающего реле (красный провод).
4. Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.
5. Ключом на 13 отворачиваем три гайки крепления стартера.
6. Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Как видно из описания работ снять и старый и установить новый стартер не составляет никаких трудностей и не требует специального инструмента и навыков. Удачи на дорогах и, конечно же, без поломок!

Видео:Стартер ВАЗ 2108, 21083, 2109, 21099, 2113, 2114, 2115 редукторний АТЕК. AvtoRem.com.uaСкачать

Тюнинг автомобилей ВАЗ

В автомобилях моделей ВАЗ у которых отсутствуют масляные форсунки, а «мотор горячий» желательно установить такие элементы от двигателя ВАЗ 2112. В этом случае больше всего нагруженные части мотора получат дополнительное охлаждение. Устанавливается масляная форсунка ВАЗ 2112 при помощи дрели в блоке цилиндров. Первоначально просверливается отверстие небольшого диаметра, затем большим диаметром на глубину 5 миллиметров. Места для установки форсунок не очень много, поэтому верхняя часть форсунки срезается, как показано на ниже приведенном рисунке.

Устанавливать форсунки лучше так, как показано на рисунке красными точками.

В этом случае в блоке устройства будут больше «сидеть», а при правильном направлении отверстия для распыления масла не будет задеваться коленчатый вал. При помощи молотка и напильника, в случае необходимости, можно подправить установку форсунки. Действовать нужно аккуратно, чтобы не повредить корпус детали, он очень легко трескается и ломается.

Слава ведрам ! Тачки 2Атмотаз — Рождёный бегать, 3.14ды не получит! Турботаз — Рожденный 3.14дить, один хрен догонит, и от3.14дит =) by sharky

СТК Ярославка — спортивная подготовка и ремонт отечественных и зарубежных автомобилей

Источники

• http://vaz-russia.ru/remont-vaz-2108/proverka-forsunok-na-rabotosposobnost-na-vaz-2108-vaz-2109-vaz-21099.html
• http://masteravaza.ru/dvigatel/obsluzhivanie-dvigatelya/vaz-2112-maslyanye-forsunki-ohlazhdeniya-424
• http://www.lada.cc/board/index.php?showtopic=63384

Видео:плохо крутит стартер ваз 2108.2109.21099.2110.2111.2112Скачать

Снятие и установка

Ослабляем нижний крепежный болт и достаем его.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.

Видео:Редукторный стартер против безредукторногоСкачать

Замена бендикса на стартере

Характерным признаком неисправности бендикса является его прокручивание вхолостую – при запуске двигателя он не входит в зацепление с маховиком. Для того чтобы заменить бендикс на переднеприводных автомобилях ВАЗ, стартер в любом случае необходимо снимать. Следует отметить, что между собой стартерные корпуса моделей ВАЗ 2108-09-14-15 и ВАЗ 2110-11-12 отличаются, на корпусах «девятки» бендикс открытого типа, а задний конец ротора устанавливается во втулке коробки передач (на рисунке ниже – под номером 5).

У стартеров ВАЗ 2110-11-12 бендикс закрыт корпусом, который отливается из алюминия.

Замену бендикса на стартере ВАЗ 2109 (2114-2115) производим следующим образом:

• на снятом с автомобиля узле отворачиваем заднюю крышку (установлены болты под ключ на 10);
• на роторном валу сбиваем стопор, вынимаем пружинное кольцо;

Можно несколько изменить ход разборки (сначала снять втягивающее), но от этого ничего особенно не меняется.

Видео:Восстановление редукторного стартера ВАЗ для продажиСкачать

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Распространенная проблема с запуском и стабильной работой двигателя автомобиля возникает из-за неправильного зазора между электродами свечей зажигания. Эта проблема усугубляются тем, что сегодня многие производители таких комплектующих утверждают, что регулировать ваз 2109 зазор свечей зажигания (да и вообще зазор в любых свечах) нет никакой надобности. Как показывают факты и многочисленные примеры, это категорически неверное утверждение. В современных условиях любому владельцу авто необходимо знать, как проверить исправность свечей зажигания и отрегулировать зазор своими руками.

Видео:ЗАМЕНА РЕДУКТОРА СТАРТЕРА ВАЗ 2111,2110,2112.Скачать

Неисправности и ремонт тягового реле стартера

Тяговое реле расположено на передней крышке стартера и предназначено для кратковременного зацепления вала пускового устройства с венцом маховика. Именно оно, а не сам стартер, чаще всего выходит из строя. Помимо рассмотренных выше проблем с проводкой и контактами, наиболее распространёнными неисправностями тягового реле являются:

• подгорание контактных болтов (пятаков);
• замыкание или обрыв в обмотке;

• электромагнит не сработал;
• контакты реле не замкнулись;
• напряжение на стартер не подаётся.

В такой ситуации после проверки проводки и контактов реле следует снять со стартера и провести его диагностику. Делается это следующим образом:

1. Ключом на 13 откручиваем гайки крепления силовых проводов к контактным болтам реле.
2. Отсоединяем разъём управляющего провода.
3. Шлицевой отвёрткой откручиваем три винта крепления тягового реле к передней крышке.
4. Отсоединяем реле от крышки.
5. Осматриваем реле и при обнаружении механических повреждений или подгорания контактных болтов меняем его на новое.
6. При отсутствии видимых повреждений продолжаем проверку и подключаем реле напрямую к аккумулятору. Для этого находим два отрезка провода сечением не менее 5 мм2 и с их помощью подсоединяем вывод управляющего провода к минусу АКБ, а корпус реле — к плюсу. В момент подключения сердечник реле должен втянуться. Если этого не произошло, реле нужно менять.

Видео: проверка тягового реле ВАЗ 2106 при помощи аккумулятора

Заменить тяговое реле довольно просто. Для этого достаточно установить новое устройство на место старого и затянуть три винта крепления реле к передней крышке.

Таким образом, диагностика, демонтаж, разборка и ремонт стартера ВАЗ 2106 не представляют большой сложности даже для неискушённого автовладельца. Тщательное следование инструкциям профессионалов позволит сделать это быстро и качественно.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/starter-s-reduktorom-dlya-vaz-21083

  📽️ Видео

  Стартер СтартВольт/Редукторный стартерСкачать



  Стартер 2101, 2102, 2103, 2104, 2105, 2106, 2107, 2121, 2123 АТЭК (редукторный)Скачать



  Стартер ВАЗ 2108 (1.55 кВт, редукторный, 5712.3708) Хёфер | timeturbo.ruСкачать
