Для смягчения подвески 500К существуют два варианта доработки:
1) замена амортизаторов на задние из моноподвески (где стоит один амортизатор) от Kazuma Falcon 150-250 (с фактическим лифтом около дюйма)
2) замена амортизаторов на передние от ВАЗ 2101-07 со штатными пружинами 500К
Этот отчёт о втором варианте.
ПРЕДЫСТОРИЯ
Распинаться в очередной раз о том, что у 500К дубовая подвеска, смысла нет, об этом написано и так немало. А вот о причинах думаю стоит пофлудить. Дело в том, что штатный амортизатор 500К, хотя и довольно мягок, но имеет ход на сжатие всего-то 35-40 мм, а на отбой и вовсе ноль (на сжатие ограничено двумя втулками на штоке, на отбой длиной штока). То есть сжиматься ему почти некуда, а уж отстреливать даже в «нулевом» положении и подавно (заметили уже наверно, как 500К мгновенно «задирает лапу» при поддомкрачивании, и как он любит вывешивать колёса при диагоналке). Вот и причина жёсткости подвески 500К не только в том, что амортизатор жёсткий (на сжатие он даже помягче, чем у ВАЗ 2101-07), а в том, что его ход крайне мал. Сжимаясь, он тут же утыкается в отбойник и передаёт удар на кузов (то есть на раму), а при обратном ходе жёстко упирается «сам в себя» уже в «нулевом» положении (от куда имеем резкие подбрасывания). Чтобы частично компенсировать малый ход амортизатора, пружины у 500К имеют чрезмерный преднатяг (слишком сильно зажаты при сборке стойки), что ещё более усугубляет проблему жёсткости. Такая ситуация никуда не годится не только с точки зрения комфорта и безопасности, но и с позиции надёжности – детали подвески разбиваются, а на раме и вовсе могут появиться трещины.
Подобные проблемы (дубовость подвески) характерны для большинства китайских утилитарников, но зато сложности порождают пути их решения. В частности, владелец CF-500-2 angor33 разработал способ замены штатных жёстких амортизаторов на амортизаторы от ВАЗ 2101-07. Плюсы использования компонентов ВАЗ 2101-07 перед деталями от Falcon в широчайшей распространённости компонентов и низкой их стоимости. Найти запчасти Kazuma можно далеко не везде, да и комплект из четырёх амортизаторов обойдётся в 7-8 тыс. руб., амортизаторы же для «классики» есть буквально повсюду. Плюс первого варианта в максимальной простоте – купил, заменил и погнал. Но и второй вариант относительно не сложен, к тому же его реализация будет интересна для каждого любителя повозиться с техникой (для таких и пишу).
АДАПТАЦИЯ ПЕРВОИСТОЧНИКА
Поначалу я хотел изменить разработанную angor33 конструкцию, сохранив штатное ВАЗовское верхнее крепление амортизатора, чтобы проводить дальнейшие замены амортизаторов с меньшими затратами времени и не возиться со сваркой высоколегированной стали штока. Однако на деле оказалось, что без переварки рамы установить амортизаторы ВАЗ 2101-07 со штатными верхними креплениями невозможно. Это вызвано тем, что ход подвески 500К вниз ограничен (рычаг ниже не опускается) и возможна установка стойки длиной не более 37-38 сантиметров (да и то со сжатием пружины), а стойка в сборе с переходником получалась никак не короче 40 с лишним. В итоге было решено подварить верхнее крепление штатного амортизатора 500К к подрезанному штоку амортизатора 2101-07 (как в первоисточнике).
ПОДБОР КОМПОНЕНТОВ
Амортизаторов для ВАЗ 2101-07 продаётся огромное множество, что же выбрать для 500К? По большому счёту подойдут амортизаторы любого производителя, но дам пару советов. Несмотря на некоторые различия в конструкции верхней части штока, все амортизаторы для «классики» предусматривают одинаковое крепление (разница в толщине верхушек штока компенсируется разницей в толщине металлической втулки, на которую одеваются верхние эластичные втулки). Все имеют практически идентичные размеры с незначительными отклонениями друг от друга. Это касается как толщин корпуса (к слову, у большинства он имеет вогнутости ближе к нижнему концу), так и параметров рабочего хода (возможно, он различается, но в пределах нескольких миллиметров, что для нас не принципиально).
Если есть цель потратить минимум средств, вполне подойдёт СААЗ (по 320-350 руб), сейчас уровень их изготовления вырос, так что за свою цену это очень хороший вариант, причем довольно мягкий на общем фоне, а единственный минус СААЗа – несколько навязчивая передача «дорожной мелочи» вроде небольших камешков и веточек; по опыту Нивы могу сказать, что крупные серьезные удары они глотают неплохо, но «зуд» сглаживают не так, как хотелось бы. Белорусский FENOX отпугивает своим внешним видом, судя по лицевой стороне, сработаны они не очень, хотя стоят на 10% дороже продукции СААЗа. Я же купил SACHS (170577), так как хорошо знаком с их продукцией и могу сказать, что амортизаторы этого производителя самые комфортные, съедают не только большие ямы, но и не допускают «дрожания» подвески при попадании под колёса мелких препятствий, да и цена на них средняя (600-650 руб). Если у кого-то есть другие предпочтения, то не буду навязывать своё мнение, но, в любом случае, покупка амортизаторов для ВАЗ 2101-07 (в т.ч. на квадр) дороже этой суммы неоправданна – за более высокую стоимость ничего принципиально лучшего вам не предложат; покупать продукцию в диапазоне 400-500 руб. также не вижу смысла – эти амортизаторы будут не лучше СААЗа (а то еще и хуже) и гарантированно жёстче.
Если вернуться к жёсткости, то, как всем известно, газонаполненные амортизаторы дубовее своих «просто масляных» собратьев. Исходя из этого, я предпочёл гидравлические амортизаторы без газового подпора («масляные»). Преимущества называемых в народных массах «газовыми» амортизаторов также известны всем – это лучшая стабильность свойств при езде по неровным дорогам. Давление газовой подушки снижает склонность масла к вспениванию, и колёса дольше не теряют контакт с поверхностью при езде по разбитым дорогам (в теории). Это свойство газонаполненных амортизаторов, возможно, могут оценить владельцы спортивных квадров, а вот утилитарнику газовый подпор нужен как зайцу стоп-сигнал. Да и доработку мы проводим не с целью улучшения управляемости (хотя оно тоже ждало меня, несмотря на «неспортивные» амортизаторы), а для повышения комфорта.
Читайте также: Ремкомплекты для амортизаторов fox
Видео:ДОРОГОЙ ДВУХПОДВЕС ПРОТИВ ДЕШЕВОГО // 111K vs. 14K, в чём разница?Скачать
ДОРАБОТКА АМОРТИЗАТОРОВ ВАЗ 2101-07
Будем считать, что амортизаторы куплены, однако просто так на квадр их не поставить. Сначала снимаем штатный амортизатор, при этом для удобства работы стоит отсоединить стойку стабилизатора от рычага. Стабилизатор можно заодно вообще выкинуть – нужды в нём на вездеходе никакой, а установка стабилизатора только назад (да ещё столь толстого) это вообще полный бред и сделано скорее для украшательства. Для демонтажа пружины я просто сточил болгаркой упоры её нижней зубчатой опоры. Сжать пружину полностью очень сложно, а без её практически полного сжатия верхний упор не извлечь. Далее срезаем верхнюю часть штока с верхним креплением.
обрезка (на штатном амортизаторе виден сточенный упор зубчатой опоры)
У амортизаторов 2101-07 обрезаем шток в зоне крепления защитных «стаканов» и привариваем срезанные от штатных амортизаторов 500К верхушки штоков. Не забываем прокачать амортизаторы (сделать 7-10 полных ходов штока) перед резкой! При обрезке с помощью болгарки необходимо не допускать перегрева штока. Я опускал его в воду, а перед продолжением резки вытирал насухо, поскольку диски УШМ боятся влаги и рассыпаются при намокании.
привариваем верхнюю часть штока 500К к амортизатору 2101-07 (на фото одет один отбойник, надо одеть второй такой же, подрезанный на 1/3)
Видео:Дешёвые двухподвесы. Стоит ли покупать?Скачать
Поскольку штоки амортизаторов 2101-07 подрезаются на грани их входа в корпус амортизатора (при максимальном ходе сжатия), да еще и подвариваются в той же зоне, перед сваркой на шток следует одеть отбойники высотой 40-45 мм, чтобы при максимальном ходе сжатия не допустить попадания негладкой части сварного штока в корпус. Я использовал пару втулок стабилизатора от Волги, рассверлив их до нужного диаметра и подрезав одну по высоте на 5-10 мм.
внутри пружины готовой стойки видны новые отбойники
Варить шток сложно, поскольку одновременно нельзя допускать его перегрева, но и не желательно резко охлаждать место сварки во избежание возникновения трещин. Я после каждой «капли» шва опускал амортизатор (не конец штока!) в холодную воду, замотав шток мокрой тряпкой, затем шлифовал шов с заглублением и проваривал повторно, и так до тех пор, пока не избавился от всех трещин в швах (чёт у меня не очень варилось в тот день). Если у вас нет достаточного опыта работы с дуговой электросваркой, то лучше отдать амортизаторы в руки сварщиков (вероятно можно сварить шток и полуавтоматом, поскольку изгибающих нагрузок на него нет, только вертикальные, прочности шва хватит). Самое главное не забыть указать мастеру на недопустимость перегрева штока (иначе сгорят все уплотнения). Подваривать дополнительный усилитель (трубку) поверх получившегося соединения я не стал – простой шов выдержит сжатие-растяжение без проблем, да и места там особо нет.
Читайте также: Опель вектра амортизатор что поставить
Видео:Зачем нужны амортизаторы на велосипеде | Есть ли от них польза?Скачать
Суммарная длина готового изделия при максимальном ходе штока должна быть не менее 34,5-35 см для сохранения дорожного просвета. При желании можно сделать амортизаторы длиной до 38,5 см, это добавит до дюйма просвета, но потребует сжатия пружин при снятии-установке стоек (читай лишнего геморроя), поскольку ход рычага подвески вниз также ограничен (видимо, самим рычагом). Я сделал амортизаторы длиной 35,5 см, что позволило поставить готовые стойки на место без сжатия пружин стяжками на время установки (так удобнее).
Потребуется доработать и нижнюю втулку амортизатора 2101-07, поскольку штатные 500К имеют нижнее крепление болтом М12 (в отличие от CF с его 10 мм), а «жигулёвские» – М10. Для адаптации аккуратно рассверливаем втулку 12 мм сверлом, смазанным маслом (подойдёт и отработка). При этом продвигаться следует буквально по 2-3 мм за подход, чтобы избежать перегрева втулки и вырывания её из сайлент-блока. Сверлим 2-3 мм, даём полностью остыть и т.д. Потребуется порядка десяти подходов, зато втулка будет сидеть на месте. Рассверленная втулка будет иметь толщину стенки 1 мм, чего вполне достаточно (она плотно обжата резиной и нужна исключительно для развязки болта и резины), но если есть желание повозиться, можно высверлить втулку полностью и завтулить вставкой под 12 мм болт (придётся изготовить и новую втулку, подобрать от чего-н. мне не удалось).
рассверленная втулка нижнего крепления
Можно задрочиться ещё круче и переварить нижнее крепление амортизатора на рычаге (от 2101-07 продаётся отдельно) либо даже просто срезать штатное и закрепить «жигулёвское» на болтах, однако гораздо проще рассверлить на 2 мм втулку амортизатора 2101-07.
Теперь необходимо поставить штатную пружину. Верхнюю опору пружины используем штатную от 500К, одев её на шток и прижав отбойниками. Ставить пластиковый пылезащитный стаканчик я не стал (всё равно он висит намного выше, чем надо). С нижней опорой поступил проще, чем angor33. Как он и писал в своём отчете, приварить опору к корпусу амортизатора невозможно – металл тонкий для такой обработки и мгновенно (!) прожигается даже электродом 2 мм на токе 35-40А (не пробуйте!!). Однако я решил всё же упростить конструкцию и не варить опоры к нижней проушине. Вместо этого купил разъемный хомут глушителя ВАЗ 2108 (партнумбер 2108-1203064). Внутреннее его кольцо не одевается на корпус амортизатора 2101-07, однако нам это и не нужно. Разрезаем кольцо на четыре части, после чего можно затянуть хомут на корпусе, подложив три из получившихся «четвертинок» (нужно слегка сточить их внутренние кромки для прилегания всей поверхностью, в процессе поймёте сами, о чём речь). Пружину же перед установкой необходимо сжать, чтобы при полном ходе подвески на отбой она не болталась на амортизаторе, а была зажата между своими опорами. В штатном варианте на 500К пружина была сжата с 22 см в свободном состоянии до 20, я же решил с целью уменьшения жёсткости заневолить её только на 10 мм и сжал до 21 см. Сжимал обточенными автомобильными стяжками (без обточки их лапки не лезут между витками штатной пружины и упираются в корпус амортизатора). Устанавливаем сжатую пружину на амортизатор, одеваем хомут так, чтобы он оказался параллелен продольной плоскости нижней втулки (при установке был «вытянут» продольно относительно рамы квадра), затягиваем хомут, предварительно проконтролировав, чтобы шток был полностью выдвинут из корпуса амортизатора. При этом хомут сильно прижимает «четвертинки» кольца к корпусу, а так же немного врезает их в металл.
Видео:стелс гепард защита амортизаторов из алиСкачать
Теперь снимаем стяжки, обрезаем торчащие концы болтов хомутов и получаем готовую к установке стойку.
Особо отмечу, что использовать в качестве нижней опоры пружины большую гайку вряд ли возможно, поскольку корпус амортизатора не только довольно тонкий (порядка 1,5 мм), что не позволит нарезать резьбу, но и неровный, с вогнутостями и выпуклостями.
УСТАНОВКА
Поскольку на предыдущих этапах я изготовил полностью готовые стойки, свободно входящие в штатные места без необходимости сжатия пружин, то просто поставил их на место с использованием штатного крепежа (не забудьте про хитрые втулки верхних креплений!). Если ваши стойки будут длиннее 35,5 см, то при установке потребуется сжать пружины.
Читайте также: Амортизаторы для ваз 2107 назад

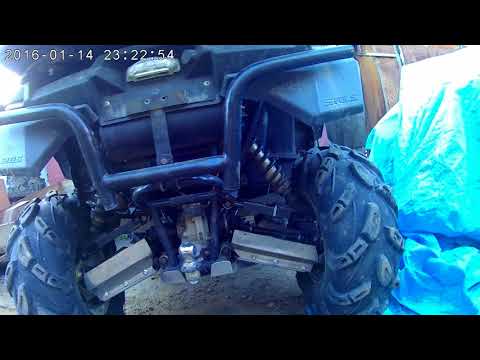

стойка системы «амортизатор ВАЗ 2101-07 плюс пружина 500К» на месте
Видео:Купить амортизатор для нового квадроцикла? Что за бред?Скачать
РЕЗУЛЬТАТ
В моём случае (длина стоек 35,5 см и «роспуск» пружины на 1 см) увеличение дорожного просвета составило 0,5 см (плюс 1,5 см длинны стойки, но минус 1 см на роспуск пружины). Цели лифтануть не ставил, поэтому более чем доволен – расчёт оказался верным и на деле, просвет из-за «роспуска» пружины не уменьшился. Порадовало и увеличение хода на отбой на 15-20 миллиметров, а это как раз то, чего не хватало 500К с его сильно ограничивающими ход вниз штатными амортизаторами. Дополнительный ход на отбой это очень хорошо на бездорожье (колёса будут вывешиваться позже), особенно с учётом того, что при моей конструкции ход на сжатие при этом не только не сократился, но и увеличился, причём потенциально (если позволит пружина) раза в полтора. На деле же он будет как минимум больше на тот сантиметр, на который была «распущена» пружина, а далее будет ограничиваться жёсткостью пружины (а не втулкой на штоке амортизатора, как в штатном варианте).
Для иллюстрации в разнице хода на отбой при вывешивании: слева переделанная стойка (колесо ещё стоит на земле), справа – пока штатная (колесо уже вывесилось).
Также происходит и на бездорожье. Со штатными амортизаторами, не имеющими хода вниз, колёса вывешиваются слишком рано. Это, конечно, частично нивелируется межколёсными блокировками, но в таком случае тяга передаётся только через нагруженное колесо, которое может в одиночку не вытолкнуть квадр из ловушки, а наоборот закопаться, посадив на брюхо. Также бОльший ход вниз позволяет двигаться в более глубокой колее даже при равном дорожном просвете – там где у 500К со стандартным ходом на отбой колёса уже повиснут в воздухе, у доработанного они до определённой степени будут продолжать опираться на землю даже после контакта днища с грунтом. В общем, дополнительный ход вниз + блокировки = настоящая сила.
Прошло 3 месяца, наконец-то добрался до квадра…
ИСПЫТАНИЯ
Не выкладывал отчёт, т.к. испытать времени не было, соотв. результат был неизвестен. Советовать же непроверенные решения не хотелось, мало ли что…
Поскольку пока заменил только задние амортизаторы, смог оценить работу задней подвески. Зато на сколько меня поразил контраст с передней, где пока стоят штатные!!
Там, где руль просто выбивает из рук, зад практически ничего не чувствует (местами такое ощущение, что квадр едет только на передних колёсах)! Скорость движения по бездорожью возросла до полутора раз – там, где раньше приходилось красться, чтобы не сбросить пассажира, теперь можно спокойно идти ходом (причём это касается как колдобин, так и плавных, но длинных бугров). Теперь я наконец понял, зачем утилитарнику тормоза!
При езде в качестве пассажира до скорости 30-40 км/ч (по лесной дороге) теперь можно вообще не держаться за багажник – квадр не норовит скинуть на каждой кочке! На более высокой скорости при небольших прыжках нет прежних сильных ударов ни по заду от сиденья, ни по рукам от багажника. Что ещё важно – с ВАЗовскими амортизаторами нет «запирания» стоек, когда при езде по колдобинам амортизаторы сжимаются, а «отпускают» подвеску вверх лишь спустя некоторое время.
Порадовало и то, что моя конструкция опор пружин выдержала испытания, фиксация пружин стабильна, даже с учётом прыжков! Были у меня сомнения в идее, но теперь улетучились. Может кто-то подберёт более подходящие хомуты – пишите.
Кстати, возможен вариант и ещё более мягкой подвески. Назад можно поставить комплект передних пружин (с амортизаторами ВАЗ, разумеется), а вперёд вместо штатных передних пружины от Урала (возможно с повышенным преднатягом). Амортизаторы ВАЗ 2101-07 в отличие от штатных не допустят пробоев передней подвески с мягкими ураловскими пружинами, т.к. у них гораздо более прогрессивная характеристика (чем выше скорость штока, тем выше сопротивление). Но по мне комбинация штатного расположения штатных пружин и амортизаторов ВАЗ 2101-07 более чем приемлемый вариант. Хочется поскорее переделать перед, да опять времени нет…
