Стинол 106 морозильная камера компрессор

Жаль будет, если мотор навернулся. Для начала решил поменять термостат, как посоветовали. В морозилке стоял родной или не родной, точно не знаю Т 145 , купил почти такой же Т 125. Сейчас поставил, буду ждать результатов.

стаспрачкис , разница с тем который вы советовали будет ?

Сообщение стаспрачкис » 05 май 2015 19:08

Сообщение Антивирус » 05 май 2015 19:55

Ну, там напутать сложно, переставлял фишки со старого по номерам.
Но хочу сказать, что замена релерегулятора и тепловухи не помогли.
Всё так же, поработал 30 минут, отключился и стоит. Вентилятор в морозилке работает, а компрессор не запускается. Греется, как чёрт, слышно тепловуха срабатывает, а компресор работать не начинает. Становится горячее и горячее. Руку держать невозможно.
Дашь ему остыть, включаешь, всё повторяется снова.

Что ж он так греется, навёрнутый что ли ?

зы. В самой морозилке стоит ещё какое то реле, чёрная коробочка и 4 провода, она тут не при чём ?

Сообщение refel » 05 май 2015 21:17

Сообщение Антивирус » 06 май 2015 17:22

Сообщение refel » 06 май 2015 18:22

Сообщение Антивирус » 06 май 2015 19:46

Сообщение стаспрачкис » 06 май 2015 21:36

Сообщение Антивирус » 07 май 2015 21:48

Замерил между крайними выводами получилось 34 Ома, если учесть, что прибор китайский, то показания вроде сходятся.

Получается компрессор доходит до определённой точки нагрева, выключается и больше не может запустится. Тепловуха срабатывает, слышно как компрессор не включился, но присутствует тихий звук, похожий на работу небольшого трансформатора. В таком положении может находится несколько часов, всё это время греться, но не выходить на правильный режим работы.

Если ничего с ним сделать нельзя, то можно ли найти к примеру б/у компрессор от ненужного холодильника и впаять его в систему, естественно не своими силами или в морозилки ставят какой то определённый компрессор ?

Сообщение стаспрачкис » 07 май 2015 22:14

Сообщение Антивирус » 10 май 2015 14:00

Видео:Стинол,не выключаетсяСкачать

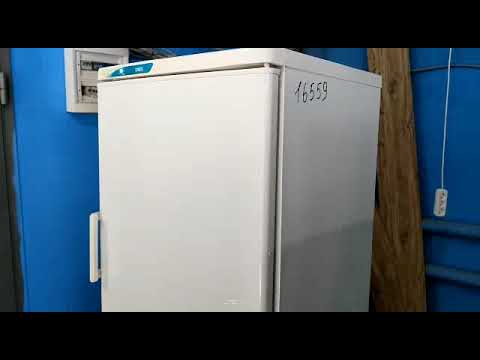

Морозилка Стинол 106. Постоянно работает компрессор.

nikbob

Bruster

Видео:Морозильная камера STINOL 106.Q.002Скачать

Информация Неисправность Прошивки Схемы Справочники Маркировка Корпуса Сокращения и аббревиатуры Частые вопросы Полезные ссылки

Справочная информация

Этот блок для тех, кто впервые попал на страницы нашего сайта. В форуме рассмотрены различные вопросы возникающие при ремонте бытовой и промышленной аппаратуры. Всю предоставленную информацию можно разбить на несколько пунктов:

• Диагностика
• Определение неисправности
• Выбор метода ремонта
• Поиск запчастей
• Устранение дефекта
• Настройка

Учитывайте, что некоторые неисправности являются не причиной, а следствием другой неисправности, либо не правильной настройки. Подробную информацию Вы найдете в соответствующих разделах.

Неисправности

Все неисправности по их проявлению можно разделить на два вида — стабильные и периодические. Наиболее часто рассматриваются следующие:

• не включается
• не корректно работает какой-то узел (блок)
• периодически (иногда) что-то происходит

О прошивках

• Прошивки ТВ (упорядоченные)
• Запросы прошивок для ТВ
• Прошивки для мониторов
• Запросы разных прошивок
• . и другие разделы

Схемы аппаратуры

• Схемы телевизоров (запросы)
• Схемы телевизоров (хранилище)
• Схемы мониторов (запросы)
• Различные схемы (запросы)

Справочники

На сайте Вы можете скачать справочную литературу по электронным компонентам (справочники, таблицу аналогов, SMD-кодировку элементов, и тд.).

Marking (маркировка) — обозначение на электронных компонентах

Современная элементная база стремится к миниатюрным размерам. Места на корпусе для нанесения маркировки не хватает. Поэтому, производители их маркируют СМД-кодами.

Package (корпус) — вид корпуса электронного компонента

• DIP (Dual In Package) – корпус с двухрядным расположением контактов для монтажа в отверстия
• SOT-89 — пластковый корпус для поверхностного монтажа
• SOT-23 — миниатюрный пластиковый корпус для поверхностного монтажа
• TO-220 — тип корпуса для монтажа (пайки) в отверстия
• SOP (SOIC, SO) — миниатюрные корпуса для поверхностного монтажа (SMD)
• TSOP (Thin Small Outline Package) – тонкий корпус с уменьшенным расстоянием между выводами
• BGA (Ball Grid Array) — корпус для монтажа выводов на шарики из припоя

Краткие сокращения

При подаче информации, на форуме принято использование сокращений и аббревиатур, например:

Частые вопросы

После регистрации аккаунта на сайте Вы сможете опубликовать свой вопрос или отвечать в существующих темах. Участие абсолютно бесплатное. Кто отвечает в форуме на вопросы ? Ответ в тему Морозилка Стинол 106. Постоянно работает компрессор. как и все другие советы публикуются всем сообществом. Большинство участников это профессиональные мастера по ремонту и специалисты в области электроники. Как найти нужную информацию по форуму ? Возможность поиска по всему сайту и файловому архиву появится после регистрации. В верхнем правом углу будет отображаться форма поиска по сайту. По каким еще маркам можно спросить ? По любым. Наиболее частые ответы по популярным брэндам — LG, Samsung, Philips, Toshiba, Sony, Panasonic, Xiaomi, Sharp, JVC, DEXP, TCL, Hisense, и многие другие в том числе китайские модели. Какие еще файлы я смогу здесь скачать ? При активном участии в форуме Вам будут доступны дополнительные файлы и разделы, которые не отображаются гостям — схемы, прошивки, справочники, методы и секреты ремонта, типовые неисправности, сервисная информация.

Полезные ссылки

Здесь просто полезные ссылки для мастеров. Ссылки периодически обновляемые, в зависимости от востребованности тем. Источник

Видео:Морозильна камера Stinol 106 проблемы с холодом!Скачать

Стинол 106 морозильная камера компрессор

Сообщение Антивирус » 05 май 2015 01:06 Сообщение стаспрачкис » 05 май 2015 12:37 Сообщение Дмитрий479 » 05 май 2015 14:06 Сообщение refel » 05 май 2015 14:34 Сообщение Антивирус » 05 май 2015 18:57 Жаль будет, если мотор навернулся. Для начала решил поменять термостат, как посоветовали. В морозилке стоял родной или не родной, точно не знаю Т 145 , купил почти такой же Т 125. Сейчас поставил, буду ждать результатов. стаспрачкис , разница с тем который вы советовали будет ? Сообщение стаспрачкис » 05 май 2015 19:08 Сообщение Антивирус » 05 май 2015 19:55 Ну, там напутать сложно, переставлял фишки со старого по номерам.
Но хочу сказать, что замена релерегулятора и тепловухи не помогли.
Всё так же, поработал 30 минут, отключился и стоит. Вентилятор в морозилке работает, а компрессор не запускается. Греется, как чёрт, слышно тепловуха срабатывает, а компресор работать не начинает. Становится горячее и горячее. Руку держать невозможно.
Дашь ему остыть, включаешь, всё повторяется снова. Что ж он так греется, навёрнутый что ли ? зы. В самой морозилке стоит ещё какое то реле, чёрная коробочка и 4 провода, она тут не при чём ? Сообщение refel » 05 май 2015 21:17 Сообщение Антивирус » 06 май 2015 17:22 Сообщение refel » 06 май 2015 18:22 Сообщение Антивирус » 06 май 2015 19:46 Сообщение стаспрачкис » 06 май 2015 21:36 Сообщение Антивирус » 07 май 2015 21:48 Замерил между крайними выводами получилось 34 Ома, если учесть, что прибор китайский, то показания вроде сходятся. Получается компрессор доходит до определённой точки нагрева, выключается и больше не может запустится. Тепловуха срабатывает, слышно как компрессор не включился, но присутствует тихий звук, похожий на работу небольшого трансформатора. В таком положении может находится несколько часов, всё это время греться, но не выходить на правильный режим работы. Если ничего с ним сделать нельзя, то можно ли найти к примеру б/у компрессор от ненужного холодильника и впаять его в систему, естественно не своими силами или в морозилки ставят какой то определённый компрессор ? Сообщение стаспрачкис » 07 май 2015 22:14 Сообщение Антивирус » 10 май 2015 14:00 Источник

Видео:Почему не морозит морозильник Stinol?Скачать

Ремонт морозильной камеры стинол 106 своими руками

Подробно: ремонт морозильной камеры стинол 106 своими руками от настоящего мастера для сайта olenord.com. Потерял инструкцию к нему. Какой режим включен сейчас на картинке: 1,4,2 или super? Каким температурам соответствуют эти режимы (1,2,3,4, super) Если задняя стенка морозилки (черная решетка) раскалённая, и боковые стенки вверху греются, какой режим установить? Повысить или понизить температуру? Морозильник почти пустой. Аккуратно покрутить пробовали?
При вращении против часовой стрелки до щелчка аппарат отключается (положение *) ksiman написал :
Аккуратно покрутить пробовали?
При вращении против часовой стрелки до щелчка аппарат отключается (положение *) Сейчас он вроде снаружи остыл, внутри охладился. Наверно на режим вышел. Крутить в * боюсь. Вдруг назад не включится? Если я правильно понял, сейчас он в положении 1 (там где одна риска)?
И если крутить по часовой стрелке, то морозить он будет сильнее?
Две риски нарисовали, чтоб заморочить мне голову. А вертикальная полоса это просто под отвертку. Так?

Читайте также: Что делает муфта компрессора кондиционера

основная задача устранить проблемы в работе вашего холодильника качественно, в кратчайший срок и по приемлемой цене 1. Утечка фреона из сильфона терморегулятора, возникает, как правило, в следствии микротрещины капилляра терморегулятора в . При этом давление в сильфоне падает, размыкаются контакты «3» – «4» через которые запитан мотор-компрессор. Холодильник не включается. При неполной утечке фреона (встречается крайне редко) холодильник работает с малым коэффициентом рабочего времени, температура в холодильнике повышена. 9. Дефект таймера . При заклинивании электромеханического таймера в режиме «охлаждения» холодильник перестает входить в оттайку. Обмерзает испаритель, снижается холодопроизводительность холодильного агрегата. Повышается температура и терморегулятор перестает отключать компрессор. После разморозки холодильника (не менее 8 часов), холодильник будет набирать температуру и отключаться до последующего обмерзания испарителя.
В отдельно стоящей морозильной камере «Стинол 106» применена система автоматического оттаивания испарителя, так называемая система No Frost. Данный морозильник, как и другие аппараты «Стинол», снабженные системой No Frost, является необслуживаемым. Холодильный агрегат рассматриваемой модели сконструирован по однокомпрессорной схеме. Для эффективного охлаждения всего объема морозильной камеры в агрегате применен испаритель увеличенной производительности. В комплекте контейнер для хранения льда, лопатка для удаления инея. Принципиальная схема электрооборудования «Стинол 106» В термостате? Я у своего холодильника выкинул нах.. его. Провел датчик DS18B20 к морозилке, далее подключил к платке с микроконтр. на atmega328. + реле. Пять строк кода и проблем не знаю. До этого было как у вас, то морозит.. то не морозит.. Холодильник не такой. По деньгам вышло: 40р датчик + 120р микр.+ плата + 40р – реле с обвязкой. Прога – бесплатно. Ну провода еще. Можно туда индикатор с кнопками приделать по желанию – оперативный показ t и управление (+200р). Да хоть вай-фай подключить, а на компе график рисовать. Станет хай-тек ). Сигнальчик на компресс. идет именно с термостата(?). На моем именно так. Но, он очень старый, стоит в коридоре и достался по случаю.. В термостате? Я у своего холодильника выкинул нах.. его. Провел датчик DS18B20 к морозилке, далее подключил к платке с микроконтр. на atmega328. + реле. Пять строк кода и проблем не знаю. До этого было как у вас, то морозит.. то не морозит.. Холодильник не такой. По деньгам вышло: 40р датчик + 120р микр.+ плата + 40р – реле с обвязкой. Прога – бесплатно. Ну провода еще. Можно туда индикатор с кнопками приделать по желанию – оперативный показ t и управление (+200р). Да хоть вай-фай подключить, а на компе график рисовать. Станет хай-тек ). Сигнальчик на компресс. идет именно с термостата. Это у них типовое. Извиняюсь, что не про эту модель – потом вопрос удаю. Дополнительно создал такой же тред.
1. Может у Вас имеется мануал по разборке верхней крышки Electrolux ERZ 3600.
2. Накрылся один из трех NTC датчиков комплекта(тот что на испарителе). Может подскажете подходящую замену. Ибо оригинал стоит 40$ К поломкам бытовой техники невозможно подготовиться — она выходит из строя в самый неподходящий момент. Особенно обескураживает хозяйку тот момент, когда не работает морозильная камера. Ведь все хранящиеся в ней продукты, к примеру, мясо, рыба или мороженое, могут испортиться. К счастью, ремонт морозильной камеры во многих случаях возможно провести и своими руками при наличии некоторых знаний и инструментов. Причина появления неисправностей в морозильной камере может быть как очень простой и банальной, так и довольно серьезной, которую без помощи специалиста не решить. От обладателей данной бытовой техники, можно слышать следующие жалобы:

• морозилка не работает;
• морозильная камера перестала морозить;
• морозильная камера не отключается;
• аппарат включается и сразу отключается.

Рассмотрим подробнее каждую ситуацию, и что при этом делать.

В случае, когда агрегат для замораживания не включается, не следует сразу делать поспешные выводы и думать, что он сломался. Первым делом стоит обратить внимание на исправность сетевой вилки, электрического кабеля и самой розетки. Возможно, что в розетке или вилке отсоединились провода от клемм, или в жилах кабеля произошел обрыв, и это послужило причиной того, что морозилка не работает. Проверьте напряжение в сети, если оно понижено, то аппарат не включится.

Также, к примеру, в морозильнике марки Стинол 106 иногда наблюдается заклинивание таймера, когда установлен режим “оттайка”. При этом агрегат не включается. Но если повернуть храповик на несколько градусов, то аппарат начинает работать. Дефект с таймером объясняется тем, что в часовом механизме происходит заклинивание шестеренок. В модели Stinol 106 q данная проблема с таймером также присутствует.

Кроме всего, камера еще может не работать по следующим причинам:

• вышел из строя механизм, который управляет температурным режимом;
• отказал компрессор;
• окислились разъемы.

Из всех вышеперечисленных возможных факторов, которые могут вызвать отказ морозильной камеры включаться, своими руками можно сделать только ремонт розетки, вилки или сетевого шнура.

Для проверки розетки подключите в нее любой другой электроприбор. Если он заработал, значит, ищите причину в вилке. Если вилка в порядке, прозвоните кабель с помощью тестера. Также, если при подключении аппарата к сети, внутри его не загорается свет, то это указывает на повреждение кабеля. Чтобы проверить напряжение в сети, воспользуйтесь мультиметром. Для запуска аппарата требуется напряжение 220 В.

Если вы заметили, что не морозит морозильная камера, и в ней начала повышаться температура, следует проверить следующее:

• плотно ли прилегает дверца (частая причина того, что агрегат плохо морозит);
• в каком положении находится терморегулятор;
• не включена ли кнопка разморозки.

Итак, вы проверили все моменты, но результат не изменился, и морозильная камера не морозит по-прежнему. В таком случае, данную неисправность может вызвать:

• закупорка в системе охлаждения;
• утечка хладагента (фреона);
• поломка нагревателя (только в аппаратах, имеющих функцию No Frost, например, в морозилке Индезит Ноу Фрост, Stinol 106 q или Indesit SFR 167 NF);
• поломка терморегулятора либо управляющего блока.

Если у вас возникло подозрение, что морозильная камера не отключается, то рекомендуется понаблюдать некоторое время за работой аппарата. В норме, он должен работать в режиме “один к двум”, к примеру, 10 мин работает – 20 мин отдыхает. Также, время может увеличиваться, если емкость агрегата полупустая, или в комнате очень высокая температура. Но, когда ваши наблюдения подтвердили, что аппарат и не думает выключаться, или камера отключилась через большой промежуток времени, обратите внимание на следующие моменты.

Такое поведение аппарата часто встречается при поломке компрессора. Мотор включается и сразу выключается, либо запустившись, издает странные звуки. Компрессор может выйти из строя из-за износа комплектующих, например, если агрегат работает на максимуме охлаждения при высоких температурах окружающей среды. К сожалению, компрессор ремонту не подлежит. Чтобы отремонтировать морозильник, потребуется полная замена мотора-компрессора.

К примеру, замена последнего в морозильном оборудовании Indesit SFR 167 NF обойдется вам, как минимум, в 2500 рублей.

Таким образом, хоть морозильная камера и не отличается сложностью конструкции, для проведения качественного ремонта основных узлов потребуется специальное и дорогостоящее оборудование (вакуумный насос, манометрический коллектор и др.). Поэтому пытаться починить морозильник своими силами при возникновении серьезных неполадок не стоит. Этот факт объясняется тем, что из-за незнания некоторых нюансов вы можете сделать так, что ремонт агрегата после вашего вмешательства обойдется вам намного дороже.

Без отключения аппарат может работать и при возникших неполадках в различных его модулях.

В отдельностоящей морозильной камере Стинол-106 применена система автоматического оттаивания испарителя, так называемая система No Frost. Данный морозильник, как и другие аппараты Стинол, снабженные системой No Frost, является необслуживаемым. Холодильный агрегат рассматриваемой модели сконструирован по однокомпрессорной схеме. Для эффективного охлаждения всего объема морозильной камеры в агрегате применен испаритель увеличенной производительности.

Для получения дополнительной информации о схемах систем No Frost ознакомьтесь со следующими статьями:
Варианты схем системы No Frost
Реле задержки вентилятора в системе No Frost

L – Фаза
N – Нейтраль
ТН1 – терморегулятор
RH1 – тепловое реле компрессора
RA1 – пусковое реле компрессора
SL1 – индикаторная лампа
TIM – таймер
TR – тепловое реле электронагревателя испарителя
IMV – выключатель вентилятора
MV – вентилятор
TF – тепловой плавкий предохранитель
CO1 – компрессор
R1 – электронагреватель испарителя
R2 – электронагреватель поддона испарителя

Вариант схемы холодильника Стинол-106ER, представленный в технической заводской документации 2000 года.

М – электродвигатель вентилятора
SK1 – терморегулятор
КТ – таймер
КК, SК – реле тепловое с термовыключателем
SB – выключатель кнопочный
CO – компрессор
HLG – лампа индикаторная
ЕК1 – нагреватель испарителя
ЕК2 – нагреватель поддона каплепадения

На схеме условно показано:
Положение контактов кнопочного выключателя SB – при открытых дверях морозильной и холодильной камер.
Положение термочувствительных контактов терморегулятора SK1 – при достижении температуры отключения.

1 – компрессор
2 – нагнетательный трубопровод
3 – конденсатор
4 – фильтр-осушитель
5 – капиллярная трубка
7 – испаритель
8 – всасывающий трубопровод

Не секрет, что холодильники марки STINOL получили широкое распространение в России. Высокие технические и потребительские характеристики, а также низкая цена сделали эту марку поистине народной. Однако опыт эксплуатации подобных холодильников показывает, что уже спустя 5-7 лет в них выходят из строя регуляторы температуры (или терморегуляторы). Наиболее частой причиной этого является нарушение герметичности сильфона (термочувствительного элемента в составе регулятора). Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. В этой статье мы остановимся на выявлении неисправностей терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядке их замены.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.

3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3-9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

В холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.

Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4). Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5). Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.

Читайте также: Компрессор воздушный электрический 12в для лодки пвх

Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители. Чтобы не перепутать соединители при

подключении нового регулятора, их следует промаркировать.

В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2. Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт. Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.

Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9). Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1 (см. в начале статьи), замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.

Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.

В таблице приведены технические характеристики терморегуляторов серии «К».

При возникновении проблем с современными бытовыми морозильными и холодильными агрегатами, когда прибор не может поддерживать внутри камер достаточно низкую температуру, его владельцы считают, что виноват компрессор или произошла утечка хладагента из системы. Часто из-за этих проблем потребители предпочитают скорее приобрести новый холодильник, чем ремонтировать неисправный. Быстрый и недорогой способ справиться с проблемой намерзания лишнего льда и недостаточно низкой температуры в агрегатах Stinol, включая Стинол 101 и Стинол 116, – замена резинок на холодильнике. Купив новые уплотнители для дверей холодильной и морозильной камеры, установить их можно самостоятельно.

Замена уплотнительной резинки

Мягкая гофра, заполняющая зазор между дверцей холодильника и корпусом, от времени теряет эластичность и изнашивается. Сильнее всего она повреждается, если:

1. на нее регулярно попадают загрязнения (частички пищи);
2. ее регулярно деформируют (зажатием между ней и металлической поверхностью посторонних предметов);
3. ее часто обрабатывают агрессивными моющими средствами.

Чаще всего сквозные отверстия и потертости на уплотнительной манжете холодильника видны невооруженным глазом. Иногда места множественных мелких дефектов выдает локальное скопление конденсата или загрязнений.

Старая уплотнительная резинка

О необходимости замены резинки на дверь холодильника Стинол говорят такие симптомы, как:

1. провисание, деформация внешнего края уплотнителя;
2. визуально обнаруживаемое неплотное прилегание двери к корпусу аппарата;
3. регулярное скопление льда на задней стенке камеры;
4. невозможность добиться необходимой рабочей температуры в камерах;
5. значительно удлинившийся период работы устройства до отключения или включение режима работы без остановки.

Ресурс уплотнительной резинки заведомо меньше ресурса остального устройства, поэтому возможность ее замены предусмотрена производителем.

Уплотнительные резинки для дверей холодильных агрегатов разных производителей отличаются по типу крепления, форме и качеству уплотнения, наличию одной или нескольких герметичных воздушных камер по контуру. В остальном они схожи – это мягкий эластичный материал, обладающий магнитной вставкой для более плотного прилегания дверцы к корпусу.

Надежнее всего подобрать комплектующие для замены по названию серии и номеру устройства. Если это по какой-то причине невозможно – придется определять размер и тип детали вручную. Учету подлежат:

1. тип крепежа;
2. высота уплотнения;
3. тип профиля (форма, количество камер);
4. размер.

Для устройств фирмы Стинол характерны: тип профиля IN и тип крепежа «под паз» или «под планку».

Перед тем как заменить резинку на холодильнике Стинол, нужно приготовить следующие инструменты и материалы:

1. отвертки плоские – 2 шт.;
2. уплотнительную резинку нужного профиля и размера;
3. шуруповерт (или дрель с насадкой) и 20-25 мелких (16 мм) оцинкованных шурупов по металлу со сверловым наконечником;
4. монтажный фен.

Заменить манжету можно как с отключенным, так и с включенным холодильником. Для ремонта аппарата Стинол снимать дверь не нужно. Начать замену гофры верхней камеры или морозилки следует с аккуратного демонтажа старого уплотнения, которое фиксируется между металлическим внешним и пластиковым внутренним корпусом двери.

Для демонтажа нужно:

1. открыть дверцу;
2. оттянуть левой рукой уплотнитель от металлической части корпуса (внутрь), а правой – вставить между жестянкой и гофрой отвертку;
3. вторую отвертку вставить рядом с первой и вести от нее к углам дверцы, попутно отодвигая уплотнение от металла;
4. аналогичным образом отодвинуть манжету от внутренней пластиковой части корпуса аппарата.

Поддев внутренний край гофры отверткой, нужно извлечь ее из расширенного паза полностью. Это следует делать аккуратно, чтобы не повредить пластик двери.

Монтаж резинки в расширенный отверткой паз начинается с углов. После того как вся внутренняя часть манжеты скроется внутри обшивки, нужно закрыть дверь и проверить ее прилегание по всему периметру. Смещенные зоны следует аккуратно поправить отверткой, затем, снова открыв дверцу, проверить посадку еще раз.

Чтобы новая уплотнительная резинка на холодильник Стинол полностью расправилась и заняла свое место, ее нужно слегка прогреть с помощью монтажного фена. Делать это нужно на открытой дверце.

Изолирующую манжету на морозильной камере агрегата Stinol можно поменять так же, как указано выше, за исключением того, что из-за большего перепада температуры между внешней и внутренней средой манжету следует дополнительно зафиксировать от смещения.

Если пришлось заменить резиновую манжету на двери морозилки, после ее установки следует закрепить уплотнение саморезами, вогнав их в пластиковую часть дверцы с интервалом 10-12 см.

Запомнить последовательность работ и поменять уплотнительную резинку на холодильнике Стинол 101 или Стинол 116 поможет обзорное видео.

Холодильники марки STINOL получили широкое распространение в России. Опыт эксплуатации подобных холодильников показывает, что уже спустя 5—7 лет в них выходит из строя регулятор температуры (или терморегулятор). Наиболее частой причиной этого является нарушение герметичности сильфона — термочувствительного элемента в составе регулятора. Причина в том, что ресурс этих приборов, выпускаемых немецкой фирмой RANCO, составляет около 5 лет. Рассмотрим неисправности терморегуляторов серии «К» в холодильниках «Stinol-101/103», а также порядок их замены.

• Отличие холодильников STINOL моделей 101 и 103 в том, что во второй установлено два компрессора (отдельно на холодильную и морозильную камеры). Схемы включения компрессоров в этих холодильниках практически идентичны, за исключением типов элементов системы автоматики (см. соответственно рис. 1 и 2).

Рис. 1 Схема электрическая принципиальная холодильника STINOL-101

Рис. 2 Схема электрическая принципиальная холодильника STINOL-103

• В статье не приводятся дефекты холодильников, вызванные неисправностью компрессоров, тепловых и пусковых реле, а также других элементов.

Возможные дефекты холодильников, при которых требуется проверка, а при необходимости и замена регуляторов температуры

1. Компрессор холодильника не включается при любом положении ручки регулятора температуры. При передвижении ручки в положение ВЫКЛЮЧЕНО отсутствует характерный щелчок.
2. Компрессор холодильника постоянно работает даже в положении ручки регулятора температуры ВЫКЛЮЧЕНО. Температура в морозильной и холодильной камерах (МК и ХК) значительно ниже нормы.
3. Температура в МК и ХК выше нормы даже при максимальном положении (крайнем по часовой стрелке) ручки регулятора температуры.

На примере холодильника «Stinol-103» рассмотрим порядок замены терморегулятора ХК типа К-59 (маркировка типа и номеров выводов нанесена на его корпусе). Этапы замены показаны на рис. 3—9.

С помощью шила или тонкой отвертки поддевают ручки регуляторов температуры и снимают их (на рис. 3 показана левая ручка).

• в холодильнике «Stinol-101» имеется только одна ручка регулятора температуры.Затем снимают декоративную накладку 2. Накладка имеет 6 выступов, которые удерживают ее в приборной панели управления. Два выступа находятся по бокам накладки и по два (снизу и сверху) на расстоянии 17 см от ее краев. Так как накладка выполнена из хрупкого материала, при ее демонтаже соблюдают осторожность. Сняв накладку, отворачивают гайки 1 крепления регуляторов температуры (рис. 4).

Затем отворачивают шестигранные винты крепления приборной панели управления. Следует учесть, что при снятии панели последними отворачивают винты крепления навески двери 1 (рис. 5).

Дверь при этом необходимо поддерживать. Отвернув все винты, приподнимают панель и снимают дверь. Затем на задней части холодильника отворачивают винты крепления и снимают верхнюю крышку.Вынимают терморегулятор из приборной панели (рис. 6), предварительно отключив от него контактные соединители.

Чтобы не перепутать соединители при подключении нового регулятора, их следует промаркировать. В ХК отворачивают пластмассовую накладку 1 (рис. 7) и освобождают капиллярную трубку 2.

Снимают блок освещения 1 (рис. 8), предварительно вывернув утопленный в его корпусе винт.

Вытягивают капиллярную трубку терморегулятора наружу через отверстие 2.Устанавливают и подключают новый терморегулятор. При этом обращают особое внимание на то, чтобы не повредить капиллярную трубку. На конце трубки есть участок, где отсутствует изоляционный материал. При монтаже трубки следят за тем, чтобы этот конец был полностью скрыт под декоративной накладкой 1 (рис. 7). Чтобы сохранить герметичность ХК, закрывают отверстие на задней части холодильника, образовавшееся при монтаже/демонтаже капиллярной трубки, пластической массой 1 (рис. 9).

Так как длина капиллярной трубки значительно больше необходимой, ее аккуратно укладывают в свободные полости под верхней крышкой холодильника.

Сборку холодильника выполняют в обратной последовательности. Следует учесть, что после установки двери винты крепления ее навески 1 (рис. 5) заворачивают в последнюю очередь.

Понятно, что терморегуляторы в домашних условиях проверить невозможно, для этого нужно специальное оборудование. Однако есть простой способ проверки «на глазок» этих приборов. При комнатной температуре контакты 3 и 4 терморегуляторов серии «К» должны быть замкнуты. При возникновении признаков неисправности 1, замыкают перемычкой его конт. 3 и 4. Если после этого компрессор включится, можно сделать вывод, что терморегулятор неисправен, и его необходимо заменить.Следует отметить, что терморегуляторы имеют настроечные винты. Они, как правило, закрашены краской и их регулировка без специального оборудования не рекомендуется.В таблице 1 приведены технические характеристики терморегуляторов серии «К».

Двухкамерный Стинол 110L с No Frost и капельной системой. Сигнальная лампочка на верхней панели рядом с терморегулятором горит, но сам холодильник не реагирует, работал исправно, помогите пожалуйста.

Если горит сигнальный индикатор – это означает недостаточную температуру в одной из камер, неисправность может быть в утечке фреона из системы или поломке термостата.

У меня холодильник Стинол 205. Что может быть? Морозильная камера работает, а в самом хол-ке тепло.

Для начала проверьте, плотно ли закрыта дверца в холодильной камере и в каком состоянии находится уплотнитель. Если уплотнитель поврежден или дверь не плотно закрыта, то в такую жаркую погоду хол. камера плохо работает. В Вашем случае неисправности могут быть следующие: Сгорел мотор-компрессор для моделей с 2-мя компрессорами; Неисправен термостат (терморегулятор) холодильной камеры; Неправильно установлен температурный режим. Для агрегатов с термостатами (механическое управление), норма это установленные регуляторы в положение между
делениями 3 и 4.

Читайте также: Компрессор secop gvm66at характеристики

Холодильник Стинол-110 1995 года. После замены компрессора, термостата, фильтра осушителя, замены фреона хол-к работает трое суток. В холодильной камере температура нормальная, а в морозильной стрелка стоит ровно посередине (между красным и синим), и продукты не замораживаются (охлаждённые). Сзади трубка, идущая к компрессору, она вся во льду. Мастер говорит, что залил фреона больше и надо немного стравить, и всё восстановится. Стравил понемногу (секунд 5) раза четыре в течение суток. Боюсь стравить весь. Наледи на трубке стало меньше, но температура в морозилке пока не опускается. Может ещё подождать или тут другая проблема?

Если обмерзает “обратка” (задняя трубка), точно происходит засор льдом, точно много фреона залито и необходимо не просто стравливать, а перезаправлять заново. Фреона много и он замерзает не там, где должен.

Подскажите, пожалуйста, возможные причины поломок у однокамерного холодильника Стинол 205. Хол. камера работает очень плохо, но морозилка морозит хорошо. При этом очень быстро набирает шубу. По задней и по боковой стороне, и вверху и внизу, даже продукты все в снегу, а сама дверца морозилки покрывается льдом. Разморозка не помогла. Лампочка осветительная горит. Мотор хоть и тарахтит громко, но отключается и включается, как и раньше.

Если не работает хол. камера, то возможны следующие неисправности: Утечка фреона в системе. Косвенным признаком утечки является громкий звук работы компрессора; Засор капиллярной системы; Выход из строя термостата.

Как разморозить двухкамерный холодильник Стинол 116 EL?

Холодильник Стинол 110 (с одним компрессором, 8-10 лет) в верхней части (2/3) ХК стала образовываться «шуба», контур обмерзания четкий. Был сделан ремонт – замена термореле, удаление контура, заправка 134А. После ремонта «шуба» также образуется на том же месте, температура в ХК сохраняется +2 градуса при любом положении терморегулятора (от 1 до 5). Около задней стенки -8. Какова может быть причина и как это устранить все эти неисправности? Мастер собирается опять менять термореле.

Причина того, что, после ремонта опять образуется шуба, может быть в бракованном реле. Но, так же, может быть и засор в капиллярной системе. Необходимо более четкая диагностика от мастера. Засор можно определить, только вскрыв систему.

Холодильник Stinol 110 ER Ноу Фрост работает в режиме часов 10-12 потом отключается, дальше приходиться включать принудительно через таймер. Почему срабатывает защита?

Если агрегат выключается в течение 10-12 часов, то необходимо проверить его на засор в капиллярной системе и утечке фреона. Утечка проверяется выключением х-ка на сутки. Если после этого обе камеры не заработают, то это утечка фреона.

У меня двухкамерный холодильник Стинол 116 EL c одним мотором-компрессором перестал выключаться. После замены терморегулятора агрегат отключился только через 14 часов непрерывной работы (в хол. камере на задней стенке все капли замерзли). Неужели я купил бракованный терморегулятор, или что можно ещё проверить? Подскажите, пожалуйста.

Смотря, какой термостат Вы установили. Если установлен термостат для минусовых температур, то причина может быть именно в этом. Если Вы установили термостат ТАМ-133 или аналог, то у Вас кроме поломки термостата может быть и утечка фреона из системы. Если задняя стенка хол. камеры покрывается инеем полностью и компрессор не отключается, то, скорее всего, проблемы с терморегулятором.

Хол-к stinol 116 er, две камеры. В морозилке минус 22, холодильник теплый. Компрессор не отключается вообще. Лампочка в нем не горит (спираль целая), лампочка рядом с температурным регулятором тоже не горит. Помогите советом, что разобрать?

Произошла утечка фреона. Самим этот дефект не устранить. По поводу света – виноват выключатель ВОК.

Двухкамерный холодильник Stinol 205 E с одним мотором-компрессором, морозилка работает, а холодилка нет.

Скорее всего, произошла утечка фреона из системы. На морозильную камеру фреона еще хватает, а на холодильную уже нет.

Холодильник Стинол 110 L c одним компрессором, в морозильной камере температура -20, -25, в х-ке +15, +20, работает постоянно, без отключения. 3 мастера не могут найти причину неисправности. Морозилка вверху.

Либо засор в капиллярной системе, либо утечка фреона.

Х-к Стинол 116 периодически начинает “рычать”. Если пристукнуть кулаком – прекращает. Холодильник трехкамерный, год выпуска приблизительно 2001 г. Что делать? Сколько ему осталось работать? Можно ли отремонтировать или не стоит трогать?

Если в агрегате периодически происходят сильные звуки, то причина может быть в том, что компрессор задевает за одну из трубок, или испаритель внутри дергается и задевает за ссохшуюся пену. Это никак не влияет на работу агрегата.

Холодильник stinol 205 однокомпрессорный. После включения работает около 20 минут, и больше компрессор не включается. Заменил терморегулятор – не помогло. Может ли влиять реле, находящееся на компрессоре?

Реле, которое установлено на компрессоре, пускозащитное. Ломается оно очень редко из-за своей простой конструкции. Скорее всего, речь идет, либо о неисправности самого компрессора, либо выходе из строя термостата.

Какой термостат нужен для холодильника Stinol 110l No Frost? Термостат Ranco K59-L1275 или K59-L1955?

Холодильник Стинол 116 er. Работал больше 10 лет как часы. Но ни с того, ни с сего перестал морозить. Выключала из сети. При включении свет в нем загорается, начинает гудеть 5-10 секунд и все, дальше тишина. Что с ним?

Если агрегат включается на 5-10 секунд и выключается, то сгорел мотор компрессор.

Как заменить лампочку индикатора на Стинол 110?

Открутить саморез, который крепит плафон, закрывающий лампу освещения хол. камеры. Выкрутить лампу и заменить её.

Сломался холодильник Стинол 205. Выключил его на разморозку, потом включил, а он не работает, но свет в нем горит.

В Вашем случае возможные неполадки – термостат, мотор-компрессор или утечка фреона. Потрогайте сзади конденсатор (черную решетку), если она горячая, то неисправность в моторе, если холодный, то возможна поломка термостата.

Возможные неполадки

Починка холодильника марки Stinol может оказаться задачей более трудоемкой, чем ремонт техники других марок. Одна из причин – система охлаждения No Frost, кардинально отличающаяся от прочих систем охлаждения.

Характерные неисправности – Выход из строя термостата. Неисправности в системе No Frost. Неполадки датчиков холодильной камеры. Утечка хладагента в результате нарушения герметичности элементов контура циркуляции хладагента. Повреждение компрессора. Износ резинового уплотнителя двери. В морозильных камерах с системой no frost, бывают случаи когда перегорают оттайки испарителя и каплепада, реже выходит из строя вентилятор, таймер или предохранитель оттайки.

Причиной ремонта может стать временное отключение от электросети. Повторное включение в сеть допускается не раньше, чем через 4-5 мин после отключения. Это время необходимо для конденсации и спада давления хладагента. В противном случае пусковая нагрузка на двигатель компрессора слишком велика, что вызывает перегрев его обмоток. Именно в этой ситуации отказ двигателя наиболее вероятен. В таких случаях необходимо автоматически задерживать включение х-ка приблизительно на 5 мин после восстановления напряжения в сети. Такую функцию может выполнить таймер задержки включения.

Стоит отметить что для профилактики ремонта следует 2-3 раза в год мыть и чистить агрегат с помощью тряпочки и теплой воды с небольшим количеством моющего средства. Ни в коем случае не стоит применять химические вещества, так же как и мыло.

Перестала холодить верхняя камера Стинол 116. Что делать?

Если компрессор хол. камеры работает не отключаясь, а холода нет, то по всей видимости произошла утечка хладагента. В этом случае потребуется устранение утечки, либо установка нового испарителя хол. камеры с последующей заменой осушительного патрона и заправкой агрегата хладагентом. Если компрессор не работает, то скорее всего это неисправность терморегулятора, и требуется его замена.

Что делать, если на задней стенке образовывается наледь?

Возможно, плохо закрыта дверь или проблема с уплотнительной резиной. При работающем компрессоре, образование льда на задней стенке вполне нормально, если достаточно холода в хол. камере.

Холодильник Стинол 205. После замены термостата К-59, работает без отключения. В морозильной камере -30, а в основной камере -0 градусов, это при минимальном положении ручки термостата.

Возможно, попался бракованный термостат или он не правильно подключен.

На задней стенке намерзает “шуба”, компрессор не отключается, постоянно работает.

Если управление механическое, возможно вышел из строя термостат. Если электронное управление, то вероятнее всего вышел из строя датчик температуры или электронный модуль управления, либо происходит микроутечка хладагента.

Стинол, в эксплуатации 8 лет, после разморозки за двое суток отключался всего два раза по 20 минут. На задней стенке шуба. Что сделано не правильно во время разморозки?

Возможно, во время разморозки повредили камеру – это стало причиной появления шубы. При этом температура в камере может повыситься. Необходима диагностика.

Какой-то странный шум, гудящий с шипением. Обмерзло в верхнем отделении, компрессор работает, горячий, но шум не прекращается. Примерно месяц он работал на цифре 4, выключил регулятор и через некоторое время включил на цифру 1, шума не было минут 10, потом снова появился. Система no frost. Подскажите неисправность?

Данная проблема может быть связана с неисправностью компрессора. Также возможна микроутечка хладагента с попаданием воздуха в систему охлаждения, которая вызывает посторонний шум в работе х-ка.

Морозильник работает почти беспрерывно, компрессор отключается только на 10 минут, вентилятор работает без остановки, температура внутри – 24. В чем причина поломки?

Скорее всего, причина в сломанном датчике температуры. Необходимо заменить датчик.

Скажите, пожалуйста, возможно ли замена уплотнительной резинки на нижней двери холодильника в модели 110 (размер 57х110)?

Уплотнитель на нижнюю дверь данной модели заменить можно.

Какие неисправности бывают в данных моделях?

В морозильной камере отсутствует холод. Одной из причин дефекта может быть утечка хладагента. Иногда проблема решается заменой терморегулятора. Разрыв резины уплотнителя. Это механическое повреждение, которое появляется, когда неаккуратно пользуются дверцей. Чтобы открыть агрегат, нужно пользоваться специальной ручкой, а не тянуть за уплотнитель. Если появился разрыв резины, то уплотнитель следует заменить. Лучше всего эту работу сделает специалист. Крайне мало холода в морозильной камере. Такую проблему может спровоцировать не закрытая полностью, дверца камеры. Вторым возможным вариантом объяснения недостатка может служить то, что сгорели нагреватели системы оттайки. В результате на испарителе морозильной камеры не происходит оттаивания снежной «шубы». Иногда источником недостатка является засор дренажной системы. Эту неполадку можно достаточно быстро устранить.
