Сцепление муфты сцепления соединительные валы

Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.

Видео:Автоматическая муфта сцепления на вал 25 мм (Как работает центробежное сцепление)Скачать

Функции сцепления

Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:

1. Плавное разъединение и соединение двигателя и коробки передач.
2. Передача крутящего момента без проскальзывания (без потерь).
3. Компенсация вибраций и нагрузок от неравномерности работы двигателя.
4. Снижение нагрузок на элементы двигателя и трансмиссии.

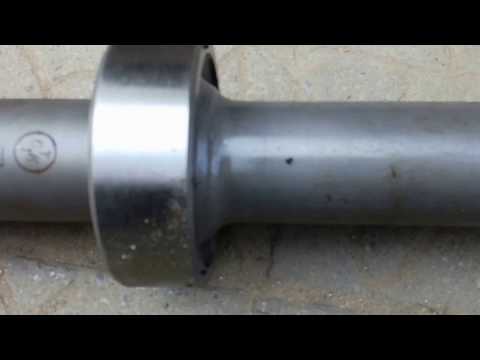

Видео:Вал главной муфты сцепления ЮМЗ (модифицированный)Скачать

Элементы муфты сцепления

Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:

• Маховик двигателя – ведущий диск.
• Ведомый диск сцепления.
• Корзина сцепления – нажимной диск.
• Выжимной подшипник сцепления.
• Муфта выключения сцепления.
• Вилка сцепления.
• Привод сцепления.

На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.

Схема расположения диска сцепления, корзины и выжимного подшипника с муфтой выключения

Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.

Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.

Видео:ХТЗ причины неисправного сцепленияСкачать

Принцип работы

Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

Схема работы диафрагменной пружины

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.

После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.

Видео:вал муфты сцепления колесный Т-150 151.21.034-3Скачать

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления – гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Читайте также: Снять крестовину с вала стиральной машины

Сухое двухдисковое сцепление

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Видео:Сцепление мотокос Принцип работы Разновидности ОбслуживаниеСкачать

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.

Видео:Муфта сцепление/сухое сцепление/шкив сцепления/обгонная муфта/автоматическое сцеплениеСкачать

Особенности керамического сцепления

Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.

Диск сцепления с керамическими фрикционными накладками

В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.

Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.

Видео:Модернезированный вал сцепления ЮМЗ-6 | Вал вместо гибкого Д65 |Днепрозапчасть 2020Скачать

Практическое занятие на тему «Устройство муфты сцепления»

Видео:ЮМЗ привод муфты сцепления,вал главной муфты,гибкая муфта.Скачать

Что такое муфта сцепления: назначение и выполняемые функции

Муфта сцепления — это деталь, с помощью которой автомобиль плавно трогает с места, и по ходу движения обеспечивает возможность переключения передач.

Муфта сцепления входит во фрикционный блок. Позволяет кратковременно разъединять трансмиссию и двигатель авто для ослабления плотности соприкосновения ведомых и ведущих дисков механизма.

• правильная фиксация выжимного подшипника;
• передача усилия от вилки выключения сцепления на узел вращения и идущие следом лепестки пружины диафрагмы;
• предохранение подшипника от износа и повреждений механического характера.

Внимание! В статье идет речь не обо всём автомобильном сцеплении, а только о детали, расположенной между корзиной (нажимным диском) и втулкой с вилкой. Она устанавливается как на автомобилях и тракторах, так и на бензопилах, мотоблоках, а также стационарных станках с переключающимися режимами вращения вала.

Видео:Фрикционная муфта так работает сцепление в автомобилеСкачать

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Читайте также: Установка меток балансировочного вала ока

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Видео:Вал главной муфты сцепления ЮМЗ (модифицированный)Скачать

Какие бывают муфты сцепления: виды и конструкции

Нажимные муфты разной техники внешне отличаются, но принципиальное их построение одинаковое. Визуально — это цилиндрические детали, состоящие из нескольких частей.

1. Отверстие в корпусе под посадку муфты на вал коробки передач.
2. Посадочное место для выжимного подшипника в виде стаканообразной расширенной или трубчатой суженой части.
3. Две упорные прямоугольные площадки для сопряжения с прикрепленной к втулке вилкой.

Муфты изготавливаются из чугуна, стали либо пластика. Их упорные площадки, как и вилки выключения сцепления, могут отличаться внешне, но обязаны подходить друг к другу конструкционно. Различаются следующие разновидности сопряжения опорных поверхностей и вилок:

• плоские горизонтальные площадки, которые не фиксируются вилкой;
• цилиндрические штырьки, представляющие собой упоры;
• разные варианты сопряжения с использованием шплинтов либо болтов.

Обычно при передвижении автомобиля вилка и горизонтальные площадки не контактируют. Последние сочленяются с муфтой исключительно в момент переключения передачи. В исходное положение деталь возвращается под воздействием упругой пружины нажимного диска сцепления.

Муфты, оснащенные штырьками, при переключении передачи подводятся к корзине, затем от нее принудительно отводятся. Поскольку контактирующие с вилкой места регулярно подвергаются износу, то они создаются из твердых металлов или их сплавов.

Выжимные подшипники имеют различные конструкции, поэтому монтируются по-разному. В муфты со стаканообразным посадочным местом подшипники устанавливаются внутрь. На модификации с трубчатой частью они напрессовываются с внешней стороны. Помимо того, подшипники могут применяться как упорные, так и радиально-упорные. Одни из самых востребованных вариаций — самоустанавливающиеся, хорошо работающие при осевых нагрузках, которые постоянно меняются.

Видео:Устройство СЦЕПЛЕНИЯ (3D анимация)Скачать

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Видео:Муфты сцепления на УАЗ — как сделать правильный выбор?Скачать

Как работает муфта сцепления: принцип действия

Муфта выключения сцепления — составная часть фрикционного узла, работающего за счет силы трения. Рассматриваемая деталь находится на первичном валу коробки передач, и по ходу функционирования перемещается по его оси. С одной стороны деталь прилегает к рычагам нажимного диска сцепления или лепесткам диафрагменной пружины. С другой — контактирует с вилкой втулки и с ее помощью перемещается.

• если нужно переключить передачу, водитель жмет на педаль сцепления;
• приводится в движение привод, который воздействует на вилку;
• последняя смещается в направлении к корзине и передвигает муфту;
• движущаяся деталь направляется к лепесткам диафрагмы и толкает их;
• в результате диск нажимной отводится от ведомого, после чего приостанавливается крутящий момент, шедший от двигателя на КП;
• переключается передача;
• после переключения педаль сцепления отпускается;
• пружина, возвращая вилку в исходное положение, отводит муфту сцепления;
• прижимной и ведомый диски снова сопрягаются;
• восстанавливается момент силы от двигателя на КП.

Читайте также: Съемник хомутов с гибким валом эврика er 86836

При выключенном сцеплении, в зависимости от конструкции, муфта с подшипником отводится от корзины или постоянно контактирует с лепестками пружинной диафрагмы. В любом случае деталь располагается свободно — не прижимается и не влияет на функционирование сцепления.

Видео:Центробежная муфта сцепления на вал 20 ммСкачать

Виды сцепления

Сухое сцепление

Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.

Мокрое сцепление

Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.

Двойное сцепление мокрого типа

Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления — гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.

Сухое двухдисковое сцепление

Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.

Сцепление двухмассового маховика

Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.

Схема двухмассового маховика

Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.

Видео:Как работает сцепление. Без воды и понятным языкомСкачать

Как отрегулировать муфту сцепления: корректировка длины тяги

При износе трущихся поверхностей меняется исходный зазор, выставленный между деталями. Например, пропадает дистанционный промежуток от 1,5 до 4 мм между подшипником и отжимными рычагами. Внутренние концы последних упираются в подшипник, в результате полное включение сцепления становится невозможным. Такую проблему можно заметить по изменению длины хода педали или по пробуксовке.

Зазор между отжимными рычагами и подшипником регулируется длиной тяги. Меняется она с помощью вилки на участке соединения с приводом педали при нейтральном положении коробки передач. В некоторых случаях регулировка зазоров возможна при настройке положения пружины. Усилия последней могут изменить несколько прокладок, с помощью которых диск перемещается вперед.

Также важно местонахождение концов рычажков: они должны находиться в одной плоскости на одинаковой отдаленности от подшипников муфты. Если это условие не соблюдено, выставляются регулировочные гайки на пальцах рычагов или винты на внутренних концах.

5 / 5 ( 3 голоса )

Видео:Зазор лапок сцепления Т-40Скачать

Ресурс сцепления

Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.

Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.
