Ступица колеса в редукторе

Ступица – сердцевина во вращающемся механизме, с отверстием для посадки на вал/ось. Служит основной деталью колеса и подвески, предназначена для фиксации и установки колеса, а также всех его компонентов. Обеспечивает доступ к другим деталям в случае поломки, кроме тех ситуаций, когда выходит из строя тормозной барабан, диск или подшипник.

Видео:Люфт шестигранника в редукторе мотоблокаСкачать

Классификация ступиц

Для ведущих управляемых и неуправляемых колес. Для неуправляемых: деталь устанавливается на ведущих осях легковых/грузовых автомобилях, в том числе и спецтехнике, но только с задним приводом. Для управляемых: ступица размещается на переднем мосту автотранспортных средств с передним приводом, оптимальна также и для полноприводных автомобилей.
Для ведомых управляемых и неуправляемых колес. Для управляемых колес: крепится на передних колесах, но для машин с задним приводом. Для неуправляемых: установка ступицы предусмотрена на задние колеса, но с передним приводом.

Видео:Сальник бортового редуктора (ступицы колеса) 130-160-12 SDLG: 4030000046Скачать

Функции и задачи ступиц

Ступица, как часть подшипника, обеспечивает колёсам автомобиля полноценное вращение. Все ступицы передают крутящий момент колесу, удерживают тормозную систему авто, крепят колесо к подвеске, вращают его вокруг оси. За счёт этого автомобиль осуществляет свою главную функцию – едет.
В передних и задних колёсах детали подшипника выполняют немного разные функции.
Основные задачи ступиц передних колёс – соединение диска с поворотным механизмом, торможение и движение автомобиля в целом, если он переднеприводный. Дело в том, что в этом случае именно через эту запчасть происходит вращение колеса. В заднеприводных автомобилях важными являются не только передние, но и задние ступицы. Они обеспечивают крутящий момент, ответственные за тормозной путь машины, оснащены датчиками движения и скорости (в современных иномарках).

Видео:Установка опорных подшипников на мотоблок Нева МБ-2 (Часть 1)Скачать

Для чего нужна ступица колеса

1. • передача крутящего момента колесу;
2. • удержание узлов на полуоси;
3. • обеспечение вращения колеса;
4. • удержание барабана и тормозного диска;
5. • фиксация диска колеса.

Видео:Вот почему Новый подшипник ступицы гудит уже спустя 10-30 тыщ.Скачать

Конструкционные особенности

Конструкция ступицы состоит из обода со шпильками или отверстиями – они нужны для крепежа колеса. Во внутренней части изделия есть специальное посадочное место для подшипника. В запчасти есть также отверстие, чтобы установить полуось. А в дорогих современных авто можно также увидеть «гнездо» — это посадочное место для датчика АБС. Конструкция подшипника может отличаться: бывают конусообразные и роликовые. Бывают ещё шариковые, но их сейчас использовать не рекомендуют.

Видео:ЛУАЗ. Так какой же подшипник?Скачать

Чертеж ступицы

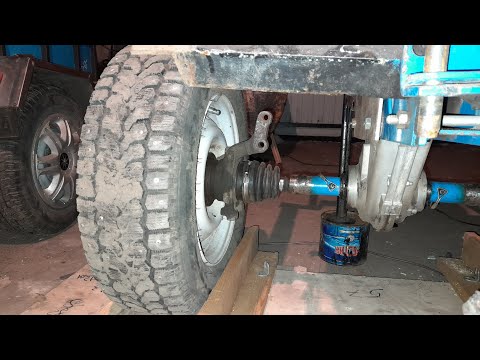

Видео:Как сделать усиленные полуоси на мотоблокСкачать

Назначение

Функциональные особенности детали в первую очередь сказываются на работе тормозного и рулевого управления. Благодаря работе ступицы осуществляется вращения колеса вокруг оси, при этом подвеска закреплена и надежно удерживается на посадочном месте.

Видео:Инженер из Tesla показал мне, как смазывать подшипник, не открывая его. Теперь я делаю то же самоеСкачать

Особенности крепления

Ступица крепится к подшипнику или двум, благодаря чему имеет возможность вращаться и передавать это вращение колесу. Металлическую запчасть прикрепляют шайбой или несколькими гайками. Само изделие устанавливают на край коленвала с помощью подшипника. Сейчас обычно ступицы крепят к роликовым или конусным подшипникам. Изделие для крепления колеса изготавливают из высокопрочного металла в виде цельнолитой болванки. Заготовку потом мастер обрабатывает на станке до готовой запчасти.

Видео:Полуоси на мотоблок, усиление.Скачать

Для каких видов спецтехники применяется

1. • строительной: бетономешалки, автокраны и экскаваторы;
2. • подъемной: автовышки, краны-манипуляторы, погрузчики;
3. • коммунальной: снегоуборочные машины;
4. • сельскохозяйственной: уборочные машины;
5. • дорожной: бетоноукладчики и асфальтоукладчики, а также катки.

Видео:ЛУАЗ. Колесный редуктор. Снятие. ТОСкачать

Стандартные характеристики и размеры

Подшипниковые детали для крепления колёс изготавливают разного размера. Речь идёт о диаметре ступицы. Размерные характеристики запчасти всегда будут зависеть от марки автомобиля и размера колёсных дисков. Производители придерживаются правила: цилиндр металлического изделия должен всегда совпадать с размером колеса автомобиля. Определением этих параметров занимается специальная система – DLA. Дело в том, что большие колёса на ступицах маленького диаметра будут болтаться. Иногда для колёсных дисков большого диаметра, под которые не подходит стандартная ступица, устанавливают дополнительное переходное кольцо.

Видео:Чтобы не разбивало отверстие на ступице мотоблока нужно сделать так.Скачать

Причины поломки и замена ступицы

Из-за поломанной ступицы может барахлить тормозная система. Если вовремя обнаружить и устранить поломку детали, можно избежать серьёзных аварий и трат на более сложный ремонт. Причинами поломки детали подшипника могут стать: агрессивная и неаккуратная езда, «дрифтование», протирание брюхом автомобиля гравия, песка или грязевой жижи на дорогах, регулярное попадание колёсами в ямы и на кочки, перегруз. В некоторых случаях, запчасть может выйти из строя из-за изначального брака при сборке на заводе. Среди основных признаков выхода из строя запчасти – слабые толчки, неприятный звук, ощущение вибрации кузова, укачивание.

Читайте также: A132l масло в редуктор

Определить поломку ступицы поможет стук и слух

— Первый способ – постучать о колесо ногой. От лёгких ударов шины не должны ни шататься, ни люфтовать. Если же ощутили шатание или заметили зазор между запчастями при постукивании, то это сигнал о поломке.

— Другой вариант – прислушаться во время езды. Если из-под колёс доносится неприятный режущий звук или любой другой посторонний шорох – деталь колеса следует немедленно заменить.

На передних и задних колёсах неисправность запчасти определяют по-разному.
На передних шинах это сделать проще. Нужно разогнать автомобиль до скорости 60 км/час и выше и повилять по дороге в разные стороны. Если поломался левый подшипник, то звук будет усиливаться на левом повороте, а если правый – соответственно при повороте вправо.
Неисправные ступицы на задних колёсах ведут себя иначе. Определить, какая поломалась – трудно. Бывает, что неприятный звук доносится справа, но сломана левая запчасть. Опытные автомобилисты советуют приподнять корму авто, после чего покрутить колесо в разные стороны. Одно и другое. Там, где услышите хруст, посторонний звук или обнаружите люфт – нужен ремонт либо замена детали.

Видео:Устраняем люфт полуосей мотоблока своими рукамиСкачать

Подшипники ступицы

Данная деталь представляет собой подшипник качения, состоящий из внутренних/наружных колец и сепаратора. Какие виды выделяют:

1. • упорные;
2. • радиальные;
3. • упорно-радиальные;
4. • радиально-упорные.

Видео:Доработка мотоблока Брайт 135-13л.с люфты шестигранного валаСкачать

Ступичный редуктор.

Ступичный редуктор предназначен для значительного увеличения крутящего момента передаваемого от полуосей к колесам. Применение ступичных редукторов значительно снижает массогабаритные показатели всех узлов трансмиссии.

На погрузчиках получили применение цилиндрические, конические и планетарные ступичные редукторы. Цилиндрические и конические ступичные редукторы нередко называют конечной передачей.

Цилиндрический ступичный редуктор включает в себя одноступенчатую цилиндрическую прямозубую передачу. (ТО-7).

Конический ступичный редуктор представляет собой одноступенчатую коническую передачу. Применяется для передачи крутящего момента на управляемые ведущие колёса. Позволяет исключить карданный шарнир используемый для передачи крутящего момента на управляемые колеса.

В качестве планетарных редукторов применяются одноступенчатые редукторы двух разновидностей с остановленной короной и с остановленным водилом.

В корпусе ведущего моста запрессован чулок. На шлицованом конце чулка установлена ступица с неподвижной короной. Ступица колеса соединена с ободом, и вращается на подшипниках качения установленных на ступице короны. К ступице колеса крепится тормозной барабан. Колодки тормоза подвешены на осях державки, прикрепленной болтами к приливу моста.

Полуось проходит сквозь полость чулка, и несет на шлицованом конце солнечную ведущую шестерню. Водило крепится к ступице колеса, и несет на своих осях сателлиты. Сателлиты устанавливаются на шариковых или роликовых подшипниках. Обычно устанавливается три сателлита, реже четыре.

При движении погрузчика полуось вращается вместе с солнечной шестерней, которая находится в зацеплении с сателлитами. Так как корона неподвижна, то сателлиты, приводимые во вращение, относительно своих осей, солнечной шестерней, обкатываясь по короне, приводят во вращение водило. Вместе с водилом приводится во вращение ступица колеса и шина, а в случае гусеничной машины ведущая звездочка.

Редуктор с остановленным водилом от редуктора с остановленной короной отличается тем, что ступица водила устанавливается на шлицах чулка, и поэтому водило неподвижно. Корона болтами соединяется со ступицей колеса, которая вращается на подшипниках, устанавливаемых на ступице водила и на челке. При вращении полуоси с солнечной шестерней, сателлиты передают вращение короне, и вместе с ней, ступице колеса с шиной.

Эти два редуктора отличаются между собой различным передаточным числом. У редуктора с остановленной короной передаточное число больше. Ведомые элементы этих редукторов вращаются в противоположных направлениях при одинаковом вращении полуоси.

Техническое облуживание ступичных редукторов.

ТО-1 проверка уровня масла при необходимости дозаправка.

Согласно рекомендаций карты смазки произвести замену масла.

Видео:Как сделать усиленные полуоси для мотоблокаСкачать

Конструирование зубчатых колес.

При конструировании зубчатого колеса учитывают материал, из которого оно будет изготовлено, требуемый диаметр и способ получения заготовки.

Читайте также: Масло в задний редуктор ямаха гризли

Видео:ЛЮФТ В РЕДУКТОРЕ ЗАДНЕГО МОСТА.Скачать

Стальные зубчатые колеса

Зубчатые колеса диаметром до 150 мм в единичном и мелкосерийном производстве обычно изготовляют из круглого проката; в средне-, крупносерийном и массовом производстве предпочтительнее применять кованые или штампованные заготовки, имеющие более высокие механические характеристики.

Шестерни изготовляют за одно целое с валом (вал-шестерня) (рис. 1, а, б) или делают съемными, если расстояние χ от впадины зуба до шпоночного паза (рис. 2) больше 2,5 m_n для цилиндрических шестерен и 1,8 m_e для конических. В случае цельной конструкции увеличивается жесткость вала и уменьшается общая стоимость вала и шестерни. Разъемная конструкция позволяет выполнить шестерню и вал из разных материалов, а при поломке одной детали вторую оставить без замены. На рис. 1, а показана конструкция вала-шестерни, когда диаметр впадин зубьев d_f1 превышает диаметр вала d_б.п. (диаметр буртика подшипника), что обеспечивает свободный выход инструмента при нарезании зубьев. При d_f1

Рис. 1. Конструкция вала — шестерни
Рис. 2. Элемент шестерни при шпоночном соединении
Рис. 3. Конструктивные элементы колес:
a — цилиндрического; б — конического; в — червячного
Рис. 4. Цилиндрические зубчатые колеса при d_a≤ 500мм:
а —штампованное; б— кованое; d_ст= 1,6d_в; l_ст≥ bпри соблюдении условия
l_ст= (0,8. 1,5)d_в; δ _o= 2,5m_n+2 , но не менее 8. 10 мм; n = 0,5m_n для обода, n для ступицы в зависимости от диаметра d_в; D_отв= 0,5(D_o+d_ст); d_отв= 15. 25 мм; c = (0,2. 0,3)b для штампованных и c = (0,2. 0,3)b для кованых колес
Рис. 5. Литое цилиндрическое зубчатое колесо при d_a= 400. 1000 мм: b ≤ 200 мм d_ст= 1,6d_в — для стального литья; d_ст= 1,8d_в для чугунного литья; l_ст≥ b
при соблюдении условия l_ст= (0,8. 1,5)d_в; δ _o= 2,5m_n+ 2 ≥ 8 мм;
n = 0,5m_n для обода n для ступицы; c = H/5, но не менее 10 мм;
S = H/5, но не менее 10 мм; e = 0,8δ _o; H= 0,8d_в; H₁= 0,8H; R — вписанная дуга окружности

Рис. 6. Бандажированное зубчатое колесо при d_в свыше 600 мм: d_ст= 1,6d_в — для стального литья; d_ст= 1,8d_в — для чугунного;l_ст≥ b
при соблюдении условия l_ст= (0,8. 1,5)d_в; c = 0,15b; δ _o= 4m_n, но не менее 15 мм; t = δ _o; e = 0,8δ _o; d₁= (0,05. 0,1)d_в; l₁= 3d₁;b ≥ 300 мм
Рис. 7. Сварное зубчатое колесо:
l_ст= (0,8. 1,5)d_в≥ b; d_ст= 1,6d_в; δ _o= 2,5m_n, но не менее 8 мм;s = 0,8c ; D_отв= 0,5 (D_o+ d_ст); d_отв= 15. 20 мм. Катеты швов: K_a= 0,5d_в; K_ь= 0,1d_в но не менее 4 мм. Ребра приваривают швом K_б Рис. 8. Шевронное зубчатое колесо с канавкой посередине:
l_ст= b + a; c = (0,3. 0,35)(b + a); δ _o= 4m_n+ 2; h = 2,5m_n; a — в зависимости от модуля. Остальные размеры см. рис. 4, 5

Размеры ступицы выбирают по рекомендациям, приведенным под рисунками. Длину ступицы l_ст по возможности принимают равной ширине венца колеса b, что обеспечивает наименьшую ширину редуктора. Отношение длины ступицы к диаметру вала должно быть не меньше 0,5. При отношении меньше 0,8 на валу предусматривают буртик, исключающий торцевое биение колеса, к которому будет прижиматься торец ступицы колеса. Если по условиям расчета (см. расчет шпоночного и шлицевого соединений) l_ст&gt b, то ступицу желательно сместить по оси колеса до совпадения одного ее торца с торцом венца (см. рис. 3, а), что дает возможность нарезать зубья сразу на двух колесах. Реже (для одноступенчатых редукторов) колеса изготовляют со ступицей, выступающей в обе стороны относительно венца (рис. 3, в), при этом зубья можно нарезать только на одном колесе. При одинаковой длине ступицы и ширине венца можно одновременно нарезать зубья на нескольких колесах.

С целью экономии материала, при больших диаметрах колес, для соединения ступицы с венцом колеса вместо сплошного диска применяют спицы. Зубчатые колеса большого диаметра (при внешнем диаметре d_a≥ 600 мм) иногда делают бандажированными (рис. 6): венец — стальной кованый (бандаж), а колесный центр — из стального или чугунного литья. Венец сопрягается с колесным центром посадкой с гарантированным натягом. Для большей надежности в плоскости соединения венца с центром ставят винты; соединения проверяют на смятие по материалу колесного центра: при стальном колесном центре [σ] _см≥ 0,3σ _т, при чугунном [σ] _см≥ 0,4σ _в.и, где σ _т — предел текучести; σ _в.и — предел прочности чугуна на изгиб.

При индивидуальном изготовлении колёса иногда делают сварными (рис. 7). При диаметре d_a≥ 1500 мм для удобства сборки зубчатые колеса делают разъемными — из двух половин.

На торцах зубьев и обода выполняют фаски n = 0,5m_n, размер которых округляют до стандартного значения 1; 1,2; 1,6; 2; 2,5; 3; 4; 5.

Острые кромки на торцах ступицы притупляют фасками n x 45, размер которых принимают в зависимости от диаметра вала d:

Шевронные зубчатые колеса (рис. 8) отличаются от других цилиндрических колес большей шириной. Наиболее часто шевронные колеса изготовляют с канавкой посередине, предназначенной для выхода червячной фрезы, нарезающей зубья. При известных размерах фрезы ширину канавки a определяют прочерчиванием. Приближенно размер а можно определить в зависимости от модуля m:

Остальные конструктивные элементы шевронных колес принимают по соотношениям, указанным под рис. 8.

Конические зубчатые колеса изготовляют коваными, штампованными, литыми или из круглого проката (рис. 9—11).

Конические колеса с внешним диаметром вершин зубьев d_ae 0,5 m_te для свободного выхода инструмента, где т,е внешний окружной модуль (рис. 11).

Рис. 9. Конические зубчатые колеса при d_ae 45°; диаметр ступицы d_ст= 1,6d_в; l_ст= (0,9. 1,2)d_в;
δ _o= 2,5m_n+ 2, но не менее 10 мм; n = 0,5m_n Рис. 10. Конические зубчатые колеса при d_ae до 500 мм: а — штампованное; б — кованое d_ст= 1,6d_в; l_ст= (0,9. 1,2)d_в., но не менее 10 мм; c = (0,1. 0,17)R_e; n = 0,5m_n; размеры D_отв и d_отв определяют конструктивно

Рис. 11. Крепление конического колеса при нарезании зубьев Рис. 12. Зубчатое колесо из пластмассы со стальной втулкой (ступицей), установленной при формовании колес Рис. 13.13. Зубчатое колесо (шестерня) из пластмассы со стальной сборной ступицей

В дисках цилиндрических и конических зубчатых колес предусматривают отверстия диаметром d_отв, используемые для закрепления при обработке на станках и при транспортировке. При больших размерах отверстий они служат для уменьшения массы колес, а в литых колесах также для выхода литейных газов при отливке.

Видео:Ступица редуктора Урал,Днепр. Всё всегда нужно перепроверятьСкачать

Неметаллические зубчатые колеса.

Неметаллические зубчатые колеса. Зубчатые колеса из пластмасс (текстолит, древопластики, полиамиды и т. п.) работают более бесшумно, чем металлические, что имеет особое значение при больших скоростях. Чтобы понизить коэффициент трения между зубьями, одно зубчатое колесо делают из пластмассы, а второе выполняют металлическим. Пластмассы имеют сравнительно небольшие сопротивления срезу и смятию, поэтому в большинстве случаев для передачи момента применяют стальную втулку-ступицу, прочно соединяемую с телом колеса. В небольшие колеса ступицу устанавливают при формовании. Для лучшего сцепления наружную поверхность ступицы делают рифленой (накатанной) (рис. 12). Чтобы предотвратить выкрашивание и откалывание отдельных слоев пластмассы, края зубьев защищают стальными дисками (рис. 13). Толщину диска рекомендуется принимать равной половине модуля, но не более 8 мм и не менее 2 мм. Материал дисков —сталь Ст.2, Ст.З.

Зубчатые колеса больших размеров обычно делают сборными из отдельных секций.

Ширину зубчатого колеса из пластмасс принимают равной ширине зацепляющегося с ним металлического колеса или несколько меньше во избежание местного износа и выработки зубьев
