Японский скутер Suzuki Sepia считается достаточно популярной моделью в России и других странах, в частности из-за привлекательного внешнего вида и простой конструкции двигателя и остальных частей. Но проблемы с данным скутером достаточно частые, обусловлены неисправностями таких узлов как ЦПГ, карбюратор и вариатор. Важно тщательно следить за их состоянием, дабы не допустить поломки. Что касается карбюратора, то здесь используется карбюратор Микуни, Сузуки Сепия идеально подходит для такой модели карбюратора, которая используется и на другой технике. В частности можно увидеть аналогичную модель на не менее известном скутере Suzuki Adress. Карбюратор отличается простотой конструкции, хорошим качеством и возможностью быстрой настройки. Но судя по частым проблемам владельцев, настроить карбюратор для оптимальной работы скутера будет крайне сложно, всю процедуру придется проводить в точности с указанными правилами. Если вы владелец Suzuki Sepia, приготовьтесь к частой чистке карбюратора, ведь его расположение настолько неудобное, что карбюратор забивается пылью очень часто. Ниже вариант настройки карбюратора.

Содержание

Регулировка карбюратора Suzuki Sepia
Настройка иглы
Настройка винта «воздуха»
Холостой ход: особенности настройки
Suzuki sepia af 50 топливный клапан
Suzuki sepia af 50 топливный клапан
💥 Видео

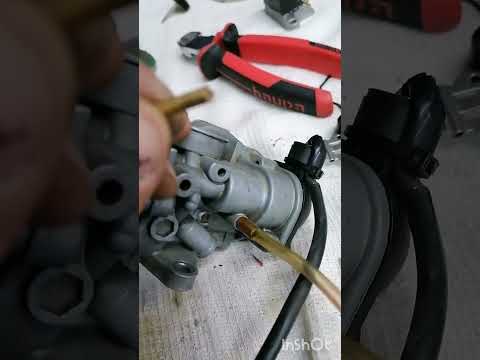

Видео:Как правильно подключить вакуумные и топливные шланги скутераСкачать

Регулировка карбюратора Suzuki Sepia

Перед процедурой следует помнить, что при смене таких деталей как цилиндр, фильтры, глушитель, старые настройки карбюратора будут недействительны и придется снова проводить регулировку. Также крайне важно проводить регулировку жиклеров уже на прогретом двигателе. Процесс выполняется следующими действиями:

Настройка иглы и размера трубки вентури при 1/3 газа;
Настройка холостого хода и качества смеси.

Видео:Обогатительный клапан скутера | Как работаетСкачать

Настройка иглы

Особенность данного карбюратора в отсутствии жиклера качества смеси, ее регулировка здесь происходит путем поднятия или понижения стопорного кольца на игле. Если вы заметили, что смесь слишком бедная, придется установить кольцо выше на 1 ил 2 канавку, соответственно богатая смесь будет при установке того же кольца на 4 или 5 ступень. Центральное положение на 3 канавке говорит о стандартной настройке иглы дросселя. При правильной настройке скутер будет иметь хорошую тягу, скорость и потреблять топлива согласно указанным характеристикам.

Видео:СКУТЕР SUZUKI SEPIA #7 НЕ ЗАВОДИТСЯ / ЛЕПЕСТКОВЫЙ КЛАПАН / ЭТО ФИАСКОСкачать

Настройка винта «воздуха»

Также в карбюраторе имеется жиклер, отвечающий за количество воздуха, находиться под крышкой. Жиклер находиться в воздушном канале, поэтому когда заворачиваете винт, дроссель поднимается и увеличивается расход воздуха. При этом обороты двигателя повышаются.

Настройка проводиться следующими действиями:

полностью закручиваем винт и откручиваем его на 4-5 оборотов;
мотор должен начать глохнуть;
постепенно закручиваем винт до того момента, пока обороты не вырастут до максимальных;
по достижении максимальных оборотов можно открутить винт на ¼ оборота;
регулируем винт холостого хода для оптимальных оборотов.

Видео:Опять Сепия и её лепестковыйСкачать

Холостой ход: особенности настройки

Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.

Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке. С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni.

Видео:suzuki sepia не заводится!!!Скачать

Suzuki sepia af 50 топливный клапан

Вобщем имеется suzuki sepia af-50. Которая старая с железным «унитазом». Собственно диагноз:
Искра мощная, синяя
Лепестковый клапан притерал (как место под лепесток, так и соедиение патрубок-домик). На одной стороне (теперь уже внешней) лепестка по неизвестным причинам образовались небольшие раковины. На пластиковом домике тоже были раковины, но я их притер. Вообщем теперь вЫдувается хорошо, а вдуваеся оооочень плохо.
Левый сальник цел. До правого не добрался.
Все прокладки присутствуют. Для пущей уверенности очень аккуратно промазаны герметиком.
Карбюратор чистил 3 раза.
Игла на последнем делении (на нижнем).Пробовал перестовлять, только хуже
Свеча сухая.
Тут самое интересное. При заводке электростартером в цилиндре происходят вспышки (схватывает). При этом, если достать свечу, то она нагретая и сухая.
При заводке kik стартером та же беда. Но иногда(каждый раз по разному)при заводке киком он начинает схватывать бодрее и иногда даже заводится.
Работает ровно, подсосв нет, только на мой взгляд больно высокие холостые. Или их нет. Точно сказать не могу т.к. не упел я крутануть болт хх как он заглох. На горячую так же не заводится

В чем еще может быть проблема?
У меня уже идеи иссякли ?

Пробовал и без него, разницы никакой. Завтра проверю на продуваемость

Поршневая идеально целая. Первым делом её проверял. Мне его прикатили посмотреть. Стоял зимой под снегом(со слов владельца). У них он заводился только с эфира. Первым делал прочистил всю топливную и масляную систему. Снял цилиндр. Там в картере была жижа черная. непонятного происхождения. Слил. Добротно все промыл бензином. Притер клапан. Поднял иглу. И все равно ничего =(

Пробовал. только хуже. Перестает схватывать

Попробуй как в статье:

Показать скрытое содержимое

Поиск неисправности в системе питания скутера

При поиске неисправности в системе питания скутера подразумевается, что центральная поршневая группа скутера в порядке и создаёт достаточное разрежение на впуске, что бы «затянуть» бензин в камеру сгорания, а так же в целостности сальники коленвала скутера, свеча зажигания также в порядке.

Читайте также: Гбц g16a 16 клапанов

Что бы определить, поступает ли бензин в камеру сгорания, самый простой способ — выкрутить свечу зажигания и убедиться, что она влажная. Если же свеча остаётся сухой даже после нескольких уверенных прокачек кик-стартером, нужно пойти с самого начала системы питания: выяснить, поступает ли бензин из бака в карбюратор скутера.

Для этого снимем бензошланг с карбюратора, направив его в какую-нибудь ёмкость.

Снимем вакуумный шланг, создадим в нём разрежение с помощью резиновой груши или ещё каким-нибудь способом. Из подающего шланга должен политься бензин. Если этого не произошло, необходимо демонтировать бак и выяснить причину отказа автоматического топливного клапана скутера.

Если же выяснилось, что подача топлива из бака в имеет место, следующим шагом будет проверка наличия топлива в поплавковой камере карбюратора скутера. Что бы в этом убедиться, необходимо открутить винт сливного отверстия в самом низу карбюратора скутера, рядом с штуцером, на который одета прозрачная трубочка. Полилось топливо из трубочки, — очевидно, в карбюратор бензин попадает, поплавковая камера заполнена бензином. В этом случае, скорее всего, имеет место засорение жиклёра, либо поршневая не создаёт достаточного разрежения для того, что бы «затянуть» бензин из карбюратора.

Следующим шагом будет проверка лепесткового клапана скутера, находящегося под карбюратором. Лепестковый клапан участвует в распределении рабочей смеси, не позволяя ей во время обратного хода вылетать назад в карбюратор. При повреждении лепесткового клапана, выражающегося даже в чуть-чуть приоткрытых лепестках, даже с совершенно новой поршневой скутер не заведётся. Однако если это удалось каким-либо образом, например, с помощью эфира, двигатель скутера будет работать более-менее уверенно, однако в дальнейшем всё равно будет затруднён пуск. Демонтируем лепестковый клапан. Снимать маслоподающие трубочки с патрубка карбюратора скутера не стоит, гораздо проще снять патрубок вместе с маслонасосом (у двухтактных скутеров).

Посмотрев на свет лепестки клапана можно диагностировать наличие щели между лепестком и его седлом. Такой клапан подлежит замене, хотя в крайних случаях допускается и ремонт. Сняв лепестки можно их чуть-чуть подогнуть. Но, внимание, это можно делать только руками! Использование инструмента не допускается! Такой ремонт можно расценивать как полумеру, так как очевидно, что в лепестках уже накоплена усталость, и довольно скоро на скутере опять проявляться проблемы с пуском, особенно холодного двигателя. Если мы убедились, что в карбюратор скутера поступает топливо, (жиклёры не засорены), лепестковый клапан в порядке, но свеча зажигания скутера по-прежнему сухая, можно попробовать следующее: сняв патрубок воздушного фильтра скутера, закрыв канал карбюратора ладонью, несколько раз уверенно качнуть кик-стартером.

Ладонь должна оказаться влажной от бензина. Если этого не происходит, стоит убедиться, достаточное ли разрежение создаёт поршневая группа скутера. Даже если степень сжатия в порядке, могут оказаться поврежденными коренные сальники, пропуская воздух извне, вместо того, что бы создавать разрежение в карбюраторе, обеспечивая его работу. Диагностировать повреждение сальников скутера можно по характерным отпотеваниям вокруг них, демонтировав вариатор и ротор генератора скутера. Если же свеча влажная, но двигатель скутера не заводится, имеет смысл сначала проверить, не старый ли бензин залит в бак. Если нет, то, вероятно, имеют место проблемы с ЦПГ или зажиганием скутера.

Видео:✅🚴#Вакуумный #клапан-проверка работы.Патрубки-какой кудаСкачать

Suzuki sepia af 50 топливный клапан

Посмотрев на всё это, мы решили отсоединить весь силовой агрегат. На деле это немногим дольше, чем прочитать этот текст. И не прогадали. Для этого нужно лишь открутив гайку вынуть ось и отсоединить один конец амортизатора. Ещё радует то, что ни глушитель, ни заднее колесо откручивать нет надобности. Но перед этим нужно отсоединить тросы заднего тормоза и дроссельной заслонки, шланги идущие от бензо и масло бака (шланг, по которому течёт масло нужно тут же заглушить, чтобы не образовалась масляная лужа) и разъединить все разъёмы проводов, идущих к двигателю. В нашем скутере их оказалось семь. Все они выполнены по-разному, чтобы при сборке не перепутать. Но, на всякий случай, на своём аппарате проверьте, вдруг предыдущие хозяева изменили проводку? Не забудьте отсоединить и провод массы. У большинства скутеров центральная подставка находится на силовом агрегате. Поэтому, ещё до того как скутер лишится мотора, установите его на какую-нибудь надёжную подставку.

Через лючок в бардачке под сиденьем можно посмотреть на карбюратор (фото слева) или колпачок свечи (фото справа), но работать в тесном пространстве трудно.

Чтобы отсоединить трос «газа» от карбюратора нужно снять крышку,прикрывающую привод дроссельной заслонки (довольно редкая конструкция), открутив крепящие её винты. Затем ослабьте натяжение троса, повернув рычаг привода заслонки, и выньте бобышку, пропустив трос через прорезь в ней. Чтобы отсоединить силовой агрегат, нужно вынуть ось, на которой он качается, открутив её гайку (показано стрелкой) и демонтировав амортизатор.

Чтобы добраться до карбюратора, нужно сначала снять воздушный фильтр. Его корпус крепится к силовому агрегату тремя болтами. Открутите их и ослабьте хомут, который притягивает его патрубок к карбюратору. Если после предыдущего обслуживания фильтрующего элемента скутер прошёл около 500 км (рекомендуемый инструкциями пробег), сразу разберите корпус (у нашего аппарата он стянут пружинными скобами), промойте и пропитайте новой смазкой.

Расположение шлангов системы питания:
1 — дренажный шланг;
2 — бензошланг;
3 — разряжение;
4,5 — шланги подачи масла в двигатель;
6 — штуцер, на который надевается шланг, подводящий масло к насосу.

Читайте также: Схема сборки клапана предохранительного

Расположение винтов регулировки:
1 — сливной винт;
2 — винт регулировки оборотов холостого хода;
3 — винт регулировки качества бензовоздушной смеси на холостом ходу.

Теперь можно демонтировать карбюратор. У большинства скутеров он крепится через резиновый патрубок, изолирующий его от вибрации двигателя, но в нашем случае он прикручен непосредственно к патрубку. Болты крепления расположены неудобно и есть соблазн снять его вместе лепестковым клапаном (его крепёж более доступен). Но в этом случае придётся потревожить шланги системы смазки. Поэтому, лучше потрудиться и снять один карбюратор. Проверьте, есть ли хомуты на бензошланге — на заводе их могли не установить. Пока материал шланга «свежий», он и без них будет «держать» бензин. Но хозяину скутера «со стажем» лучше подстраховаться, затянув его хомутами.

В карбюраторе скутера есть несколько систем, нуждающиеся в контроле и регулировке: система холостого хода, пусковое устройство, подогрев карбюратора и поплавковый механизм.
Винт регулировки количества смеси (оборотов холостого хода) находится снаружи карбюратора, а винт качества (количества топлива) — под крышкой, которую мы сняли, когда отсоединяли трос привода дроссельной заслонки. На заводе винт качества смеси закручивают до упора, а за тем откручивают на полтора оборота. Изменять эту регулировку без необходимости не следует. Если всё же она возникнет, помните — откручивая его вы обогатите смесь, а закручивая — обедните.

Карбюратор скутера ВМ Action: 1 — верхняя крышка карбюратора со встроенным пусковым устройством и крепежом; 2 — крышка привода дроссельной заслонки; 3 — винт качества холостого хода; 4 — прокладка топливной камеры; 5 — игольчатый клапан; 6 — крышка поплавковой камеры; 7 — сливной винт; 8 — главный топливный жиклер; 9 — жиклер холостого хода; 10 — винт оборотов холостого хода; 11 — кольцо, уплотняющее стык карбюратора и лепесткового клапана; 12 — корпус карбюратора; 13 — обогреватель; 14 — дозирующая игла; 15 — золотник; 16 — заглушка; 17 — механизм привода дроссельной заслонки; 18 — поплавок с осью.

Состав смеси на средних нагрузках можно отрегулировать поднимая или опуская иглу дроссельной заслонки. На заводе стопор иглы устанавливают во вторую сверху проточку, но подношенный двигатель может потребовать обогащенной смеси. Чтобы вынуть золотник, снимите крышку привода дроссельной заслонки и пусковое устройство. Затем, поджимая рычаг, за который тянет трос, открутите винт на рычаге тянущем дроссельную заслонку. Выньте вал привода и дроссельную заслонку с рычагом. Когда будете отсоединять рычаг от заслонки, следите за пружинкой — она так и норовит «отстрелиться». Чтобы добраться до иглы, выньте пластмассовую заглушку из золотника. На ней есть выступы, которыми эта деталь фиксируется в проточке золотника. От старости пластмасса может стать хрупкой, поэтому будьте осторожны — не сломайте её. После перестановки соберите карбюратор в обратном порядке.

Пусковое устройство карбюратора работает так. При включении зажигания подаётся ток к подогревателю детали, схожей по принципу работы с автомобильным термостатом. В холодном состоянии находящееся в ней вещество занимает малый объём, поэтому игла пускового устройства втянута во внутрь и путь дополнительному топливу открыт. Оно через специальную трубку поступает из поплавковой камеры в диффузор. Нагреваясь, вещество в «термостате» расширяется, выталкивая иглу. Благодаря её конусообразной форме, кольцевой зазор между ней и трубкой, по мере прогрева, плавно уменьшается, пока не исчезнет совсем. К этому моменту двигатель уже прогреется и надобность в дополнительном обогащении смеси отпадёт.

Пусковое устройство:
1 — корпус, в котором расположены нагреватель и термостат;
2 — запорный цилиндр;
3 — дозирующая игла.

Проверка работы пускового устройства. Через 5-6 минут после подачи 12 В на его клемму через шланг, надетый на трубку подачи топлива в пусковое устройство, воздух проходить не должен.

Чтобы добраться до дозирующей иглы, нужно вынуть пластмассовую заглушку. Для этого прижмите ее выступы тонкой отверткой через щель золотника.

Если скутер плохо заводится, «не держит обороты» при прогреве или отчаянно «богатит» при прогретом двигателе — значит что-то неладно в пусковом устройстве. Снимите крышку поплавковой камеры и увидите длинную трубку. Она предназначена для подачи топлива в пусковое устройство. Наденьте на неё шланг и попробуйте в него подуть. При «холодном» карбюраторе воздух должен проходить свободно. Если нет — неисправен термостат. Подайте 12 В на клемму пускового устройства. Через 5-6 минут воздух должен перестать проходить. Если же проходит, либо виноват термостат, либо что-то произошло в электрической части. Проще проверить электрику — с неё и начинайте. Включите зажигание и проверьте вольтметром (или лампочкой), подаётся ли ток к карбюратору (если отсутствует аккумулятор, заведите двигатель или подайте в систему питания 12 вольт постоянного тока от какого-либо внешнего источника). Если прибор покажет 0 В (а лампа не загорится) — ищите обрыв в проводке скутера. Далее, проверьте омметром сопротивление между клеммами, пускового устройства (если клемма одна, то между ней и корпусом). Эта величина должна уложиться в пределы от 4 до 45 Ом. В нашем случае прибор показал 40,5 Ом. Если прибор покажет «бесконечность» — ищите обрыв в пусковом устройстве, 0 Ом — ищите замыкание. Подробнее об устранении этих неисправностей, а так же проверке термостата и «борьбы» с ним, написано в «Мото» 12-2001 г.

Неисправности в поплавковом механизме обычно возникают у «пожилых» скутеров. Чаще всего они связаны с износом игольчатого клапана. Проверить его можно не снимая крышку поплавковой камеры, только слейте в начале из неё бензин. Для этого подставьте под сливной шланг какую-нибудь ёмкость и открутите сливной болт. Затем, переверните карбюратор и наденьте носик резиновой груши на штуцер, в который подаётся топливо. Нажмите на грушу и отпустите. При исправном клапане она должна оставаться сжатой не менее 30 секунд. Если же она постепенно наполняется воздухом — возможно между иглой и седлом клапана что-то попало. Разберите этот узел и прочистите детали. Если это не помогло — узел пора менять. Иногда некоторым умельцам удаётся притереть иглу к седлу, но эта работа требует навыка и не каждому под силу.

Читайте также: Клапан впускной для стиральной машины ханса

По мере износа игольчатого клапана, он запирается при всё более высоком положении поплавка. При этом бензовоздушная смесь обогащается, а работа карбюратора разлаживается. Положение поплавка проверяется так. Поднимите карбюратор, чтобы плоскость разъёма поплавковой камеры приняла вертикальное положение. Поплавок при этом должен лишь чуть прижимать язычком подпружиненный стерженёк (или шарик) на игле, не утапливая. При этом риска на поплавке должна быть параллельна плоскости разъёма. Чтобы добиться правильного положения поплавка, подогните язычок в ту или иную сторону.

Детали поплавковой камеры:
1 — трубка подачи топлива в пусковое устройство;
2 — язычок поплавка, под которым находится игольчатый клапан;
3 — главный топливный жиклер;
4 — канал, в котором расположен топлевный жиклер холостого хода;
5 — поплавок.

Проверка уровня топлива в поплавковой камере. Наклоните карбюратор так, чтобы язычек поплавка лишь касался шарика на запорной игле игольчатого клапана. Линия — след, оставшийся от разъема пресс-формы (выделен красным) — должна быть параллельна плоскости разъема поплавковой камеры. Если это на так, подогните язычок клапана в нужную сторону.

Воздушный фильтр крепится стальными пружинными скобами.
1 — крышка;
2 — фильтрующий элемент;
3 — сепаратор, поддерживающий фильтрующий элемент;
4 — корпус.

В этом карбюраторе ещё есть подогреватель. Воздух, проходя через щель дроссельной заслонки, из-за перепада давлений охлаждается. Топливо, испаряясь, тоже отбирает у него тепло. Если на улице прохладно, а влажность высока (обычная осенняя погода) вокруг отверстий системы холостого хода может образоваться лёд. Естественно, работа карбюратора нарушится. Чтобы этого не происходило, в районе системы холостого хода установлен подогреватель. Обслуживания он не требует. Чтобы убедиться в его работоспособности, проверьте его сопротивление. В этом карбюраторе оно должно быть около 14 Ом.

Неисправность лепесткового клапана проявляется в трудном запуске двигателя и плохой его работе на малых оборотах. Если вы решили проверить состояние лепестков клапана, чтобы не тревожить лишний раз масляные шланги, лучше его демонтировать вместе с масляным насосом. Обычно все дефекты лепестков сосредоточены на их краях, у вершины пирамиды клапана. Внимательно осмотрите (может даже с лупой) эти места. Трещины, сколы или расслоения не допустимы. Проверьте, плотно ли прилегают лепестки к посадочной поверхности. От старости или при «неправильном» тюнинге (когда бездумно отгибается ограничитель) они деформируются, и работа клапана нарушается. Заодно проверьте, насколько отогнута пластина ограничителя («правильный» размер можно найти в инструкциях по ремонту). Запомните, с отогнутым на большую, но строго определённую величину и с заданной кривизной ограничителем, можно использовать только специально предназначенные для тюнинга лепестки, из более прочного (и более дорогого) материала! На некоторое время былую герметичность можно восстановить, перевернув лепестки, но их материал уже состарился, и как долго проработают эти детали неизвестно. Поэтому, после такого «ремонта» сразу приступите к поиску новых деталей. При их замене обязательно смажьте крепящие винты резьбовым герметиком.

Лепестковый клапан:
1 — выпускной патрубок;
2 — корпус лепесткового клапана;
3 — винты крепления лепестков и ограничителя;
4 — лепестки;
5 — ограничитель хода лепестков.

С деформированными лепестками мотор запускается с трудом и плохо работает на холостом ходу.

Проверьте, насколько отогнут ограничитель (показан стрелкой), сравните кривизну загиба с той, что указнна в инструкции.

От масляного насоса к корпусу лепесткового клапана идут два шланга, причём, один раздваивается. Масло по раздвоенному шлангу поступает к каналам, идущим к коренным подшипникам коленвала, а «одинокий» нужен для того, чтобы разрежение во впускном тракте поступило в масляный насос. Так этот узел «узнаёт» о нагрузке на двигатель и подаёт соответствующее количество масла. если нужно отсоединить какой-либо шланг, перед этим сдвиньте жёсткую пластиковую трубку с его края, которым он надет на соответствующий штуцер.

Штуцер посредине лепесткового клапана имеет клапан. Он должен пропускать воздух только в сторону цилиндра. Чтобы проверить его состояние наденьте на него шланг и подуйте через него туда и обратно.

Работает насос так. Через редуктор, расположенный в картере двигателя, вращение от коленвала передаётся к валу масляного насоса плунжерного типа, а, затем, на цилиндр, в котором расположен плунжер. Пружина прижимает эту деталь к выступам на крышке (см. фото). Когда цилиндр вращается, плунжер при каждом обороте скользит по этим выступом, выталкивая по шлангам очередную порцию масла в двигатель. Этот узел, как правило, работает безотказно, а срок его службы дольше жизни силового агрегата. Если же с ним что-то произошло, не пытайтесь заниматься ремонтом самостоятельно — обратитесь в мастерскую. Когда будете снимать и устанавливать насос на место, старайтесь, чтобы во входной канал не попали пузырьки воздуха. Современные насосы, конечно, его прокачают, но в этот момент смазка не будет поступать в двигатель.

Чтобы не сломать лопатку на валу насоса, при его установке совместите её с прорезью в приводе.

Установка масляного насоса.
Лопатка на валу насоса (1)
должна распологаться
напротив прорези (2)
в приводе.

Масляный насос:
1 — корпус;
2 — уплотнительное кольцо;
3 — вращающийся цилиндр;
4 — плунжер;
5 — крышка; выступы на крышке,
выполняющие функцию кулачка.
