Допускается применение модулей 3,25; 3,75 и 4,25 мм для автомобильной промышленности и модуля 6,5 мм для тракторной промышленности
Распространяется на модули зубчатых колес цилиндрических, конических и червячных с цилиндрическим червяком.
Для цилиндрических колес с косым и шевронным зубом модуль определяется по нормальному шагу. В исключительных обоснованных случаях допускается определение модуля в торцовом сечении.
Для конических зубчатых колес модуль определяется по большему диаметру.
Для червячных колес с цилиндрическим червяком модуль определяется в осевом сечении червяка.
Значения модулей заключенные в скобки применять не рекомендуется
- Основные параметры зубчатых цилиндрических передач
- Межосевые расстояния
- Номинальные передаточные числа
- Коэффициент запаса прочности при работе зуба двумя сторонами
- Межосевые расстояния для двухступенчатых несоосных редукторов общего назначения
- Межосевые расстояния для трехступенчатых несоосных редукторов общего назначения
- Общие передаточные числа для двухступенчатых редукторов
- Основные параметры конических зубчатых передач
- Номинальные передаточные числа
- Ширина зубчатых колес
- 🎦 Видео

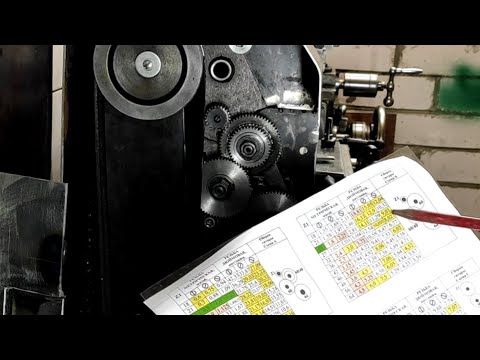

Видео:Модуль шестерни и параметры зубчатого колесаСкачать
Основные параметры зубчатых цилиндрических передач
Стандарт распространяется на цилиндрические передачи внешнего зацепления для редукторов и ускорителей, в том числе и комбинированных (коническо-цилиндрических, цилиндро-червячных и др.), выполняемых в виде самостоятельных агрегатов.
Стандарт не распространяется на передачи редукторов специального назначения и специальной конструкции
Для встроенных передач стандарт является рекомендуемым
Межосевые расстояния
| 1 ряд | 40 | 50 | 63 | 80 | 100 | 125 | — | 160 | — | 200 | — | 250 | — | 315 | — | 400 |
| 2 ряд | — | — | — | — | — | — | 140 | — | 180 | — | 225 | — | 280 | — | 355 | — |
| 1 ряд | — | 500 | — | 630 | — | 800 | — | 1000 | — | 1250 | — | 1600 | — | 2000 | — | 2500 |
| 2 ряд | 450 | — | 560 | — | 710 | — | 900 | — | 1120 | — | 1400 | — | 1800 | — | 2240 | — |
1-й ряд следует предпочитать 2-му
Читайте также: Шатун коленчатого вала вес
Номинальные передаточные числа
| 1 ряд | 1,0 | — | 1,25 | — | 1,6 | — | 2,0 | — | 2,5 | — | 3,15 | |
| 2 ряд | — | 1,12 | — | 1,4 | — | 1,8 | — | 2,24 | — | 2,8 | — | |
| 1 ряд | — | 4,0 | — | 5,0 | — | 6,3 | — | 8,0 | — | 10 | — | 12,5 |
| 2 ряд | 3,55 | — | 4,5 | — | 5,6 | — | 7,1 | — | 9,0 | — | 11,2 | — |
1-й ряд следует предпочитать 2-му
Фактические значения передаточных чисел не должны отличаться от номинальных более чем на 2,5% при номинальном меньше 4,5 и на 4% при номинальном больше 4,5
Коэффициент ширины зубчатых колес (отношение ширины зубчатого колеса к межосевому расстоянию) должен соответствовать:
0,100; 0,125; 0,160; 0,200; 0,315; 0,400; 0,500; 0,630; 0,800; 1,0; 1,25
Численные значения ширины зубчатых колес округляются до ближайшего числа из ряда Ra20 по ГОСТу 6636
При различной ширине сопряженных зубчатых колес значение коэффициента ширины зубчатых колес относится к более узкому из них
Коэффициент запаса прочности при работе зуба двумя сторонами
например: зубья реверсивных передач или зубья сателлитов в планетарных передачах
| Материал колес и термо- обработка | Отливки стальные и чугунные без термо- обработки | Отливки стальные и чугунные с термо- обработкой | Поковки стальные нормали- зованные или улучшенные | Поковки и отливки стальные с поверх- ностной закалкой (сердцевина вязкая) | Стальные, нормали- зованные или улучшенные, а также с поверх- ностной закалкой | Стальные с объемной закалкой | Стальные, подверг- нутые цементации, азоти- рованию, циани- рованию и др. | Чугунные и пласт- массовые колеса |
| Коэфф. | 1,9 | 1,7 | 1,5 | 2,2 | 1,4 — 1,6 | 1,8 | 1,2 | 1 — 1,2 |
Межосевые расстояния для двухступенчатых несоосных редукторов общего назначения
| Быстроходная ступень | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 315 |
| Тихоходная ступень | 63 | 80 | 100 | 125 | 160 | 200 | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 |
| Быстроходная ступень | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 | 1120 | 1250 | 1400 | 1600 |
| Тихоходная ступень | 560 | 630 | 710 | 800 | 900 | 1000 | 1120 | 1250 | 1400 | 1600 | 1800 | 2000 | 2240 | 2500 |
Читайте также: Toyota alphard ремонт рулевого вала
Межосевые расстояния для трехступенчатых несоосных редукторов общего назначения
| Быстроходная ступень | 40 | 50 | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 |
| Промежуточная ступень | 63 | 80 | 100 | 125 | 160 | 200 | 225 | 250 | 280 | 315 |
| Тихоходная ступень | 100 | 125 | 160 | 200 | 250 | 315 | 355 | 400 | 450 | 500 |
| Быстроходная ступень | 225 | 250 | 280 | 315 | 355 | 400 | 450 | 500 | 560 | 630 |
| Промежуточная ступень | 355 | 400 | 450 | 500 | 560 | 630 | 710 | 800 | 900 | 1000 |
| Тихоходная ступень | 560 | 630 | 710 | 800 | 900 | 1000 | 1120 | 1250 | 1400 | 1600 |
Общие передаточные числа для двухступенчатых редукторов
| 1 ряд | 6,3 | — | 8,0 | — | 10 | — | 12,5 | — | 16 | — |
| 2 ряд | — | 7,1 | — | 9,0 | — | 11,2 | — | 14 | — | 18 |
| 1 ряд | 20 | — | 25 | — | 31,5 | — | 40 | — | 50 | — |
| 2 ряд | — | 22,4 | — | 28 | — | 35,5 | — | 45 | — | 56 |
Видео:Таблица допусков и посадок. Как пользоваться таблицей допусков?Скачать
Основные параметры конических зубчатых передач
Стандарт распространяется на конические передачи с углом пересечения осей, равным 90°, для редукторов (и ускорителей), в том числе и комбинированных (коническо-цилиндрических и др.), выполняемых в виде самостоятельных агрегатов.
Стандарт не распространяется на передачи редукторов специального назначения и специальной конструкции (авиационные, автомобильные, тракторные).
Для встроенных передач стандарт является рекомендуемым
Номинальные диаметры основания делительного конуса большего колеса должны соответствовать:
50, (56), 63, (71), 80, (90), 100, (112), 125, (140), 160, (180), 200, (225), 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250, 1600
Номинальные диаметры заключенные в скобки, по возможности не применять
Номинальные передаточные числа
Передаточные числа 2-го ряда по возможности не применять
Фактические значения передаточных чисел не должны отличаться от номинальных более чем на 3%
Читайте также: Бушинг резинового вала laserjet p2035 p2055 m401 m425
Ширина зубчатых колес
Ширину зубчатых колес b выбирают
b = ψ l l = (0,25 ÷ 0,30) l
где ψ l — коэффициент длины зуба
l — длина образующей делительного конуса
