Такой прибор, как тахометр никак не влияет ни на работу двигателя, ни на ходовые качества машины, но без него приборная панель современного автомобиля будет неполноценной. В этой статье мы рассмотрим, зачем он нужен, как устроен, какие неисправности у него случаются, и как с ними разобраться без помощи специалистов.

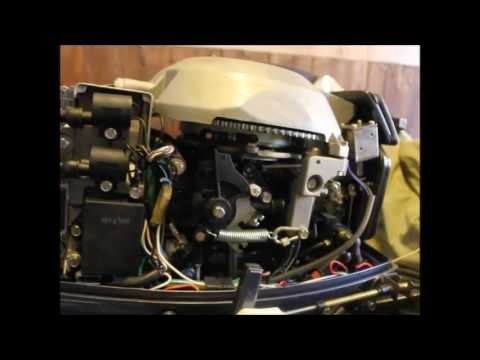

Видео:SEA-PRO 30 и тахометр от ваз 2106Скачать

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

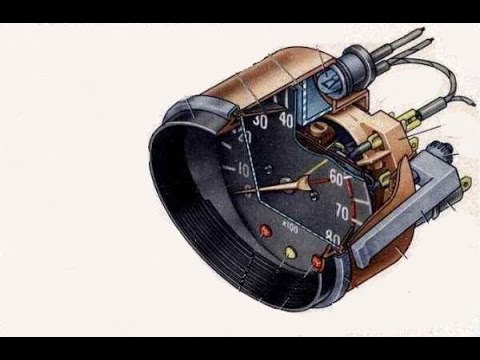

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Читайте также: Система зажигания лодочного мотора меркурий

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

• к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
• к «массе» машины (белый провод с чёрной полосой);
• к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

• подачи напряжения на лампу подсветки (белый);
• соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
• контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

Видео:Тахометр от ВАЗ 2106 на лодку (тахометр ТХ-193)Скачать

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Видео: решение проблемы несовместимости ТХ-193 с бесконтактной системой зажигания

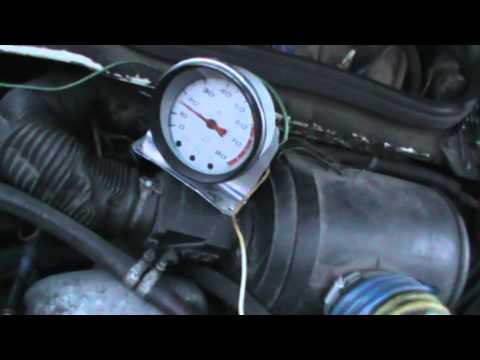

Видео:ТАХОМЕТР - НАСТРОЙКА и УСТАНОВКА. Для лодочного мотора, мотоблока, бензопилы, лодки, гибрида ветерокСкачать

Проверка правильности работы тахометра

В условиях автосервиса правильность показаний тахометра проверяется на специальном стенде, который имитирует систему зажигания. Конструкция стенда включает источник питания распределитель и счётчик оборотов его вала. Ниже в таблице приведены расчётные значения частоты вращения ротора распределителя и соответствующие им показания тахометра.

Таблица: Расчётные данные для проверки тахометра

Самостоятельно проверить, насколько врёт прибор можно, подсоединив к нему параллельно автотестер, функционал которого включает тахометр. Необходимо включить его в нужном режиме, подключить плюсовой щуп к выводу «К» на катушке зажигания, а второй к «массе» автомобиля. Дальше смотрим на показания обоих приборов и делаем выводы. Вместо автотестера можно использовать заведомо исправный тахометр ТХ-193. Он также подключается параллельно проверяемому.

Видео:Обзор тахометра для лодочного мотора за 1600р в сравнении с дешевым за 400р!Скачать

Датчик тахометра

Отдельно стоит рассмотреть такой элемент цепи тахометра, как его датчик, вернее, датчик положения коленчатого вала (ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата.

Что представляет собой датчик положения коленвала

ДПКВ — электромагнитное устройство, принцип действия которого основан на явлении индукции. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате «шестёрки» играет зубчатая шестерня коленчатого вала. Именно на её зубья реагирует датчик.

Где расположен датчик положения коленвала

ДПКВ на ВАЗ 2106 закреплён в отверстии на специальном приливе крышки привода распределительно вала в нижней части двигателя рядом с шестерней коленвала. Помочь определить его местоположение может жгут проводов, идущий к нему. Сам датчик заключён в пластиковый корпус чёрного цвета. К крышке привода газораспределительного механизма он крепится при помощи одного винта.

Как проверить ДПКВ на работоспособность

Для того чтобы определить, рабочий ли датчик, можно двумя методами. Для этого нам понадобятся:

• гаечный ключ на 10;
• отвёртка с крестовидной битой;
• мультиметр.

Процесс проверки состоит из следующих этапов:

1. При помощи ключа на 10 ослабляем крепление минусовой клеммы на аккумуляторе. Снимаем её.
2. Поднимаем капот, находим датчик положения коленвала.
3. Отсоединяем от него разъем.

Если показания прибора отличаются от указанных, датчик неисправен и его необходимо заменить. Замена устройства производится в соответствии с п.п. 1–5 вышеприведённой инструкции, только в обратном порядке.

Замена тахометра ВАЗ 2106

• отвёртка с плоским лезвием;
• пассатижи;
• карандаш, фломастер или маркер.

Чтобы произвести замену тахометра, необходимо:

Снять накладку приборного щитка, поддев её отвёрткой.

Как видите, тахометр — не такой уж и мудрёный прибор. Ничего сложного ни в его конструкции, ни в схеме подключения нет. Так что, если возникнут с ним проблемы, вы без труда правитесь с ними без посторонней помощи.
