Инструкция по эксплуатации ABAC Genesis/Formula 5.5 7.5 11 15 (NEW 2010. ).

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ

МАЛОШУМНЫЕ КОМПРЕССОРНЫЕ УСТАНОВКИ ABAC С ВИНТОВЫМ РОТОРОМ
FORMULA / GENESIS
Л.С. 7,5-10-15-20-20 л.с.Y кВт 5,5-7,5-11-15-15Y
Л.С. 15 (IVR) кВт 11 (IVR)
* — модель с винтовой парой 77

ЭТУ УСТАНОВКУ НЕОБХОДИМО ПОДКЛЮЧИТЬ К ДВУМ РАЗЛИЧНЫМ ИСТОЧНИКАМ ПИТАНИЯ: ТРЕХФАЗНОМУ ДЛЯ КОМПРЕССОРА И ОДНОФАЗНОМУ ДЛЯ ОСУШИТЕЛЯ

ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ РАБОТ С КОМПРЕССОРНЫМ
БЛОКОМ ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННОЕ РУКОВОДСТВО.

РАЗДЕЛ A: ИНФОРМАЦИЯ ДЛЯ ПОЛЬЗОВАТЕЛЯ

ЧАСТЬ B: ИНФОРМАЦИЯ ДЛЯ КВАЛИФИЦИРОВАННОГО ТЕХНИЧЕСКОГО ПЕРСОНАЛА

2.0 НАЗНАЧЕНИЕ
3.0 ЭКСПЛУАТАЦИЯ
4.0 ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ

21.0 ДЛЯ ПРОВЕДЕНИЯ ОБЩИХ РАБОТ ПО ОБЫЧНОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ НЕОБХОДИМ ОБУЧЕННЫЙ ПЕРСОНАЛ

5.0 ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩИХ СИГНАЛОВ

23.0 ЗАМЕНА МАСЛООТДЕЛИТЕЛЬНОГО ФИЛЬТРА

25.0 МАСЛЯНО-ПНЕВМАТИЧЕСКАЯ ДИАГРАММА

10.0 ТРАНСПОРТИРОВКА И ТАКЕЛАЖНЫЕ РАБОТЫ

27.0 «IVR» С ПЕРЕМЕННОЙ ЧАСТОТОЙ ВРАЩЕНИЯ

ВНИМАНИЕ: ВНУТРИ ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ КОМПРЕССОРА НАХОДИТСЯ ЭКЗЕМПЛЯР СХЕМЫ ПРОВОДКИ

15.0 ОБЫЧНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ

17.0 УТИЛИЗАЦИЯ ОСУШИТЕЛЕЙ

18.0 ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

19.0 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ, ДЕЙСТВИЯ В АВАРИЙНЫХ СИТУАЦИЯХ

ИДЕНТИФИКАЦИОННЫЕ СВЕДЕНИЯ О МАШИНЕ И ПРОИЗВОДИТЕЛЕ

1) Расположение таблички с паспортными данными

АДРЕСА ЦЕНТРОВ ТЕХНИЧЕСКОЙ ПОДДЕРЖКИ

В случае поломки или неисправности машины выключите питание. Не пытайтесь открыть машину.
В случае необходимости ремонта обратитесь в центр технической поддержки, авторизованный производителем, и требуйте использования фирменных запасных деталей.
В противном случае устройство может стать небезопасным.
ВВЕДЕНИЕ
Храните данное руководство в надежном месте и используйте его для получения справочной информации. Руководство по использованию и обслуживанию является неотъемлемой частью машины. Перед выполнением любых работ с компрессорной установкой внимательно прочитайте данное руководство.
Установка и все работы с блоком компрессора должны соответствовать действующим нормативным актам по электрическим установкам и нормам техники безопасности.

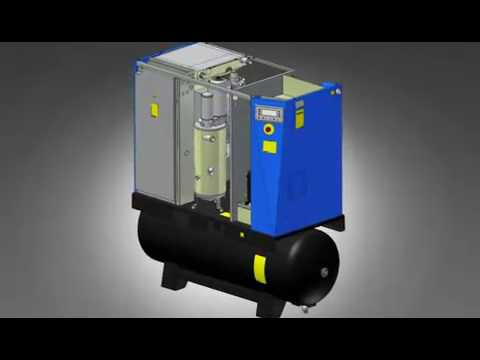

Видео:abac genesis 11 500 винтовой компрессор проблема засорения конденсатоотводчика ED12Скачать

ХАРАКТЕРИСТИКИ И ТЕХНИКА БЕЗОПАСНОСТИ

МАШИНА С АВТОМАТИЧЕСКИМ ЗАПУСКОМ.

РАБОТЫ ЛЮБОЙ СЛОЖНОСТИ НА ЭЛЕКТРИЧЕСКОЙ УСТАНОВКЕ ДОЛЖНЫ ВЫПОЛНЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.

— Во избежание внутренней коррозии, которая может представлять угрозу безопасности резервуара со сжатым воздухом, образовавшийся конденсат должен сбрасываться не реже, чем раз в день. Если на воздушный ресивер установлен автоматический слив, необходимо проводить еженедельную проверку правильности функционирования автоматического клапана.

— Толщину стенок резервуара необходимо контролировать в соответствии с действующей в стране установки резервуара нормативной документацией.

— Резервуар разрешается использовать в диапазоне температур, приведенном в Заявлении о Соответствии.

Производитель не несет ответственности за ущерб, причиненный в результате несоблюдения приведенных выше инструкций.

ДАННОЕ УСТРОЙСТВО НЕ ПРЕДНАЗНАЧЕНО ДЛЯ ИСПОЛЬЗОВАНИЯ ВНЕ ПОМЕЩЕНИЙ

ДАННОЕ УСТРОЙСТВО СООТВЕТСТВУЕТ ОСНОВНЫМ ТРЕБОВАНИЯМ ТЕХНИКИ БЕЗОПАСНОСТИ, ПРЕДУСМОТРЕННЫМ ЕВРОПЕЙСКИМ СТАНДАРТОМ (2006/42 CE) И ПРАВИЛАМИ (EN ISO 12100-2: 2009).

ЗАПРЕЩАЕТСЯ СБРАСЫВАТЬ В ОКРУЖАЮЩУЮ СРЕДУ СМАЗОЧНЫЕ И ДРУГИЕ ЖИДКОСТИ, ИСПОЛЬЗУЕМЫЕ В УСТРОЙСТВЕ. ЗАГРЯЗНЯЮЩИЕ И ОПАСНЫЕ ВЕЩЕСТВА ДОЛЖНЫ БЫТЬ УТИЛИЗИРОВАНЫ АВТОРИЗОВАННЫМИ И СПЕЦИАЛИЗИРОВАННЫМИ ФИРМАМИ В СООТВЕТСТВИИ С РАЗЛИЧНОЙ ТИПОЛОГИЕЙ ВЕЩЕСТВ.

ОТСОРТИРУЙТЕ ДЕТАЛИ КОМПРЕССОРА В СООТВЕТСТВИИ С МАТЕРИАЛОМ, ИЗ КОТОРОГО ОНИ ИЗГОТОВЛЕНЫ: ПЛАСТИК, МЕДЬ, СТАЛЬ, МАСЛЯНЫЕ ФИЛЬТР, ВОЗДУШНЫЕ ФИЛЬТРЫ И Т.Д.

В компрессорных установках используются одноступенчатые винтовые компрессоры с впрыском масла.
Центральный блок содержит:
компрессор, осушитель, пароотделитель, бак.
Система является самонесущей, и для ее крепления к полу не требуются болты или другие устройства.
Блок полностью собран на заводе-изготовителе; для его установки необходимы следующие подключения:
· подключение к электропитанию (см. главу по установке)
· подключение к сети сжатого воздуха (см. главу по установке)

2.0 ПРЕДПОЛАГАЕМОЕ ИСПОЛЬЗОВАНИЕ

Компрессор предназначен для получения сжатого воздуха на промышленных предприятиях.
Запрещается использовать данное оборудование в помещениях, в которых существует опасность пожаров или взрывов,
или проводятся работы, в ходе которых выделяются вещества, представляющие угрозу в плане пожарной безопасности (растворители, воспламеняющиеся пары, спирты и т.д.).
В частности, запрещается использовать прибор для производства воздуха, предназначенного для дыхания, или воздуха,
который будет контактировать с продуктами питания. Подобное использование допускается, если сжатый воздух проходит
через соответствующую систему фильтрации (проконсультируйтесь с производителем по поводу данных областей применения осушителя). Устройство должно использоваться только по назначению.
Использование устройства для других целей считается неправильным и необоснованным.
Производитель не несет ответственности за любой ущерб, причиненный в результате неправильного или необоснованного использования устройства.

Читайте также: Кронштейн компрессора газон некст

3.0 ЭКСПЛУАТАЦИЯ
3.1 ЭКСПЛУАТАЦИЯ КОМПРЕССОРА
Электродвигатель и компрессорный блок связаны ременной передачей.
Компрессорный блок забирает наружный воздух через клапан всасывания. Забираемый воздух очищается двумя предварительными фильтрами, расположенными на панели снаружи бокового конвейера, и фильтрующим элементом, установленным выше клапана всасывания. Внутри компрессорного блока воздух и смазывающее масло сжимаются и направляются в маслоотделительный резервуар, в котором масло отделяется от сжатого воздуха; затем воздух вновь очищается маслоотделительным фильтрующим элементом для сведения количества взвешенных частиц масла к минимуму. Отсюда два потока (масла и воздуха) направляются
в два отдельных охладителя, где они охлаждаются потоком воздуха, забираемым из окружающей среды специальным вентилятором, находящимся внутри установки.
Охлажденное масло возвращается в контур, а сжатый воздух проходит к потребителю.

3.2 КАЛИБРОВКА ДЛЯ ОСУШИТЕЛЯ
Работа осушителя описана ниже. Газообразный хладагент, поступающий из испарителя (4), всасывается холодильным компрессором (1) и подается в конденсатор (2). В нем происходит конденсация при помощи вентилятора (3); сконденсированный хладагент проходит фильтр-водоотделитель (8), расширяется через капиллярную трубку (7), а затем возвращается в испаритель, где и используется для охлаждения.
В результате теплообмена между хладагентом и сжатым воздухом, противотоком, проходящим через испаритель, хладагент испаряется и возвращается в компрессор на новый цикл. Контур оснащен перепускной системой, которая позволяет регулировать интенсивность охлаждения в зависимости от действительной нагрузки. Регулировка выполняется подачей горячего газа через клапан (9): данный клапан поддерживает постоянное давление хладагента в испарителе; таким образом, значение точки росы никогда не опускается ниже 0 °C для предотвращения замерзания конденсата внутри испарителя.
Осушитель работает полностью автоматически; он калибруется на предприятии-изготовителе для точки росы
3 °C и впоследствии не требует дальнейшей калибровки.

СХЕМА ОСУШИТЕЛЯ

4.0 ОБЩИЕ СТАНДАРТЫ БЕЗОПАСНОСТИ
К работе с устройством должен допускаться только обученный и квалифицированный персонал.
Любое вмешательство в работу машины или внесение изменений в ее конструкцию, которые не были согласованы с производителем, снимает с последнего ответственность за любой ущерб, причиненный описанными выше действиями.
Снятие или разрушение защитных устройств является нарушением европейских стандартов безопасности.

ВНИМАНИЕ: ПЕРЕД МАШИНОЙ УСТАНОВИТЬ РАЗЪЕДИНИТЕЛЬ С АВТОМАТИЧЕСКИМ ОТКЛЮЧЕНИЕМ ПРИ СКАЧКАХ МОЩНОСТИ, И ОСНАЩЕННЫЙ ДИФФЕРЕНЦИАЛЬНЫМ УСТРОЙСТВОМ ДЛЯ КАЛИБРОВКИ СООТВЕТСТВУЮЩЕГО НОМИНАЛА, СМ. ЭЛЕКТРИЧЕСКУЮ СХЕМУ НА ПОСЛЕДНЕЙ СТРАНИЦЕ.

5.0 ОПИСАНИЕ ПРЕДУПРЕЖДАЮЩИХ СИГНАЛОВ

Видео:Как ухаживать за компрессором? Обучающее видеоСкачать

«Компрессор Сервис»- фильтра, масло, сервис

Красноярск / Новосибирск: тел. +7-913-917-5620
Эл. почта: compressor-service@mail.ru

Видео:Обслуживание компрессора, замена масла и чистка фильтров.Скачать

Инструкция по эксплуатации ABAC Genesis/Formula 5.5 7.5 11 15 (NEW 2010. ). PART 2

Меню технического обслуживания
Для входа в меню технического обслуживания нажмите на кнопку «ввод» 9. Ниже приводится дерево меню.

Time to service (Время до сервиса)
… XXhrs (… XX ч)

>MAINTENANCE (ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ)

Operating time (Время работы)
load: XXhrs (нагрузка: XX ч)

Operating time (Время работы)
total: XXhrs (всего: XX ч)

>Running hours (>Часы работы)

Replacement made for Serv. A+oil OK? (Выполнена замена комплекта для сервисного обслуживания А+масла OK?)

Replacement made for (Выполнена замена)
oil OK? (масло OK?)

>Time to service
(>Время до сервиса)

Confirm replacement (Подтверждение замены)
Serv.A+B+oil OK? (Сервис A+B+масло OK?)

Confirm replacement (Подтверждение замены)
Serv. A+oil OK? (Сервис A+масло OK?)

Confirm replacement (Подтверждение замены)
oil OK? (масло OK?)

Replacement made for Serv. A+B+oil OK?
(Выполнена замена комплекта для сервисного обслуживания А+B+масла OK?)

>Compon. replacement (Замена компонентов)

Time remaining for (Осталось времени для)
Serv.A+B+oil XXhrs (Сервис A+B+масло)

Time remaining for (Осталось времени для)
Serv. A+oil XXhrs (Сервис A+масло XX ч)

Time remaining for (Осталось времени для)
oil XXhrs (масло XX ч)

>Components life (>Срок службы компонентов)

Осушитель
Давление
Компрессор без осушителя
Компрессор с осушителем

15.0 ОБЫЧНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ПОЛЬЗОВАТЕЛЕМ

Работы по техническому обслуживанию, описанные в этой главе, могут выполняться пользователем.
Более сложные работы по техническому обслуживанию, выполнение которых должно осуществляться квалифицированным персоналом, приведены в главе ОБЩЕЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ (См. главу 21.0).

15.1 ОБЩАЯ ИНФОРМАЦИЯ
15.2 ПРОГРАММА ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

n ОПЕРАЦИИ, КОТОРЫЕ МОЖЕТ ВЫПОЛНЯТЬ ПОЛЬЗОВАТЕЛЬ
nn ОПЕРАЦИИ, ВЫПОЛНЕНИЕ КОТОРЫХ ДОЛЖНО ОСУЩЕСТВЛЯТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ; ЭТИ ОПЕРАЦИИ ПРИВЕДЕНЫ В ЧАСТИ «B» ДАННОГО РУКОВОДСТВА.

Сведения о плановом техническом обеспечении воздушного компрессора по часам работы или годовым интервалам технического обслуживания см. в следующей таблице.

Указанные интервалы выполнения технического обслуживания рекомендуются для условий работы с низким содержанием пыли и хорошей вентиляцией. Для условий с повышенной запыленностью необходимо удвоить частоту выполнения обслуживания.

Читайте также: Поршневой компрессор в пищевой промышленности

Через каждые 24 часа работы машины

Через каждые 50 часов работы машины

n Слейте конденсат из масляного бака
n Проверьте уровень масла
n Очистите фильтрующую панель

Через каждые 500 часов

n Очистите всасывающий воздушный фильтр
n Очистите конденсационный радиатор (при наличии осушителя)
n Очистите грязесборный фильтр
nn Проверьте натяжение ремня
n Проверьте автоматический сброс конденсата (при наличии осушителя).

Через каждые 2000 часов

n Замените всасывающий воздушный фильтр
nn Замените масло
nn Замените масляный фильтр
n Замените линейный фильтр вторичной очистки
(заменяйте фильтрующий элемент не реже одного раза в года)
nn Замените маслоотделительный фильтр

Через каждые 2000 часов

nn Очистите ребристую поверхность воздушно-масляного охладителя

15.2 СЛИВ КОНДЕНСАТА ИЗ МАСЛЯНОГО БАКА

Если в цикле работы компрессора предусмотрены длительные паузы, во время которых установка охлаждается, то в масляном баке собирается определенное количество конденсата. Такое случается, например, при остановке на ночь или на выходные.
Конденсат необходимо сливать раз в 50 часов или еженедельно. Эту операцию можно выполнять только на остывшей установке, то есть не менее чем через 8 часов после выключения.

Выполните следующие действия:
— Выключите машину кнопкой (поз. 1, Рис. 18): при этом машина остановится через 45 секунд работы на холостом ходу.
— Выключите автоматический дифференциальный переключатель питания, поз. 3 (на винтовом компрессоре) и поз. 3А
(при наличии осушителя), Рис. 18.

— Дождитесь охлаждения машины.
— Снимите панели (поз. 4, Рис. 18) прилагаемым ключом.
— МЕДЛЕННО поверните краник (поз. 5, Рис. 18) и дайте конденсату стечь.
— Когда появятся первые следы масла, закройте кран.

— Проверьте уровень масла по указателю (поз. 6, Рис. 18).
— Если уровень масла меньше минимального, добавьте масла, как указано в пункте 15.4.

15.4 ПРОВЕРКА УРОВНЯ МАСЛА И ДОБАВЛЕНИЕ ЕГО

— Выключите машину кнопкой (поз. 1, Рис. 18): при этом машина остановится через 45 секунд работы на холостом ходу.
— Выключите автоматический дифференциальный переключатель питания, поз. 3 (на винтовом компрессоре) и поз. 3А
(при наличии осушителя), Рис. 18.
— Подождите несколько минут, пока не перестанет образовываться пена в маслосборнике.
— Проверьте уровень масла по указателю (поз. 6, Рис. 18)
— Если уровень меньше минимального, долейте масло.

ПЕРЕД ВЫПОЛНЕНИЕМ ЛЮБЫХ РАБОТ НА УСТРОЙСТВЕ УБЕДИТЕСЬ, ЧТО ЭЛЕКТРОПИТАНИЕ ВЫКЛЮЧЕНО.

— Откройте переднюю панель (поз. 4, Рис. 18) специальным ключом.
— Медленно откройте масляную пробку (поз. 7, Рис. 18).
— Добавьте масло того же типа, которое залито в компрессор, до максимального уровня согласно поз. 6, Рис. 18.
— Выключите заглушку масляного бака (поз. 7, Рис. 18).
— Закройте панель (поз. 4, рис. 18).

15.5 ОЧИСТКА ФИЛЬТРУЮЩЕЙ ПАНЕЛИ

— Выключите машину кнопкой (поз. 1, Рис. 18): при этом машина остановится через 45 секунд работы на холостом ходу.
— Включите автоматический дифференциальный переключатель питания, поз. 3 (на винтовом компрессоре) и поз. 3А
(при наличии осушителя), Рис. 18.
— Снимите панель фильтра (поз. 1 — 1А, Рис. 19).
— Очистите фильтрующую панель струей воздуха или промойте ее водой, не используя моющие средства.
— По окончании выполнения операции установите панель фильтра (поз. 1 — 1А, Рис. 19) на место.

15.6 ОЧИСТКА ВСАСЫВАЮЩЕГО ВОЗДУШНОГО ФИЛЬТРА ИЛИ ЗАМЕНА ФИЛЬТРА
— Выключите машину кнопкой (поз. 1, Рис. 18): при этом машина остановится через 45 секунд работы на холостом ходу.
— Включите автоматический дифференциальный переключатель питания, поз. 3 (на винтовом компрессоре) и поз. 3А
(при наличии осушителя), Рис. 18.

ГОРЯЧИЕ ДЕТАЛИ ВНУТРИ

— Снимите защитное устройство (кожух машины), поз. 2, Рис. 19.
— Снимите кожух (поз. 7, Рис. 19А)
— Снимите фильтр (поз. 8, Рис. 19А).

— Очистите фильтр струей воздуха, направляя ее изнутри наружу, ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ ВОДУ ИЛИ РАСТВОРИТЕЛИ. Или установите новый фильтр.
— Очистите диск, в котором устанавливается фильтр, чистой тканью.
— Установите фильтр и крышку.
— При необходимости утилизируйте старый фильтр в соответствии с местными действующими нормативными актами.
— Закройте крышку машины (поз. 2, Рис. 19) с помощью соответствующих предохранительных винтов.

15.7 ПРОВЕРКА АВТОМАТИЧЕСКОГО И РУЧНОГО СБРОСА КОНДЕНСАТА (ДЛЯ ОСУШИТЕЛЯ И БАКА)

Читайте также: Universal audio 6176 одноканальный ламповый предусилитель с компрессором лимитером

Необходимо проверить автоматический и ручной слив конденсата (поз. 1 через каждые 500 часов и поз. 2 через каждые 24 часов работы), Рис. 20.
Выполните следующие действия:
— Снимите панель фильтра (поз. 3, Рис. 20)
— Нажмите кнопку «TEST» (поз. 1, Рис 20) на несколько секунд для проверки корректности слива конденсата из дренажной трубы.
— Проверьте ручной сброс конденсата из бака, чтобы убедиться, что конденсат корректно удален из клапана, поз. 2, Рис. 20 (ЕЖЕДНЕВНАЯ ПРОДУВКА).

15.8 ОЧИСТКА ГРЯЗЕСБОРНОГО ФИЛЬТРА ОСУШИТЕЛЯ (ПРИ НАЛИЧИИ ОСУШИТЕЛЯ)
Выполните следующие действия:
— Закройте пробку (поз. 4, Рис. 20)
— Сбросьте давление осушителя, нажав на кнопку «TEST» сброса конденсата (приблизительно на 10-20 секунд), поз. 1, Рис. 20
— Выключите машину кнопкой (поз. 1А, Рис. 20): при этом машина остановится через 45 секунд работы на холостом ходу.
— Выключите разъединитель поз. 5 (для винтового компрессора) и поз. 6 (при наличии осушителя) см. Рис 20.
— Сбросьте давление, повернув кран, поз. 2, Рис. 20.
— Снимите панель фильтра (поз. 3, Рис. 20)
— Снимите ограничитель (поз. 7, Рис. 20)
— Снимите фильтр (поз. 8, Рис. 20)
— Очистите фильтр струей воздуха, направляя ее изнутри наружу
— Установите фильтр, закрепите пробку.
— Установите панель фильтра (поз. 3, Рис. 20)

15.9 ОЧИСТКА КОНДЕНСАЦИОННОГО РАДИАТОРА (ПРИ НАЛИЧИИ ОСУШИТЕЛЯ)

Очистку конденсатора необходимо выполнять ежемесячно.
Выполните следующие действия:
— Выключите машину кнопкой (поз. 1, Рис. 21): при этом машина остановится через 45 секунд работы на холостом ходу.
— Включите автоматический дифференциальный переключатель питания, поз. 3 (на винтовом компрессоре) и поз. 2
(при наличии осушителя), Рис. 21.

— Снимите панель фильтра (поз. 4, Рис. 21)
— Очистите ребра конденсатора сжатым воздухом (см. Рис. А). НЕ ИСПОЛЬЗУЙТЕ ВОДУ И РАСТВОРИТЕЛИ.
— Установите панель фильтра (поз. 4, Рис. 21)

15.10 ЗАМЕНА ЛИНЕЙНОГО ФИЛЬТРА ВТОРИЧНОЙ ОЧИСТКИ

ПРЕДУПРЕЖДЕНИЕ: внутренняя коррозии может представлять серьезную угрозу безопасности оборудования.
При замене фильтрующего элемента убедитесь в ее отсутствии.

Выполните следующие действия:
— Закройте кран (поз. 1, Рис. 22)
— Снимите панель фильтра (поз. 2, Рис. 22)
— Сбросьте давление осушителя, нажав на кнопку «TEST» сброса конденсата (приблизительно на 10-20 секунд), поз. 3, Рис. 22
— Выключите машину кнопкой (поз. 4, Рис. 22): при этом машина остановится через 45 секунд работы на холостом ходу.
— Включите автоматический дифференциальный переключатель питания, поз. 5 (на винтовом компрессоре) и поз. 6
(на осушителе), Рис. 22.
— Снимите панель фильтра (поз. 7, Рис. 22)
— Замените фильтр (поз. 9, Рис. 22).
— Прикрепите наклейку, на которую нанесен месяц и год установки следующего фильтрующего элемента (макс. один год)
на корпус фильтра.
— Установите панель (поз. 7, Рис. 22)
— Откройте кран (поз. 1, Рис. 22)

16.0 ПЕРИОДЫ НЕАКТИВНОСТИ

Если машина не будет использоваться в течение продолжительного времени:
— Закройте кран (поз. 1, Рис. 23).
— Снимите панель фильтра (поз. 2, Рис. 23)
— Сбросьте давление осушителя, нажав на кнопку «TEST» сброса конденсата (приблизительно на 10-20 секунд), поз. 3, Рис. 22
— Выключите машину кнопкой (поз. 4, Рис. 23): при этом машина остановится через 45 секунд работы на холостом ходу.
— Включите автоматический дифференциальный переключатель питания, поз. 5 (на винтовом компрессоре) и поз. 6
(при наличии осушителя), Рис. 23.
— Сбросьте давление, повернув кран (поз. 7, Рис. 23).
— Закройте краны (поз. 7, Рис. 23) снова после полного сброса остаточного давления воздуха.

Во время периодов неактивности машина должна быть защищена от атмосферных осадков, пыли и влаги, которые могут повредить электродвигатель и электрическую систему.
Для запуска машины после периодов неактивности проконсультируйтесь со службой технической поддержки.

17.0 УТИЛИЗАЦИЯ ОСУШИТЕЛЕЙ

При утилизации устройства необходимо разобрать его и отсортировать детали в соответствии с материалом, из которого они изготовлены. Утилизация должна выполняться в соответствии с действующими нормативными актами.

18.0 ПЕРЕЧЕНЬ ЗАПАСНЫХ ЧАСТЕЙ ДЛЯ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ОБОЗНАЧЕНИЕ

Л.С. 7,5
кВт 5,5

Л.С. 10
кВт 7,5

Л.С. 15
кВт 11

Л.С. 15(V)
кВт 11(V)

Л.С. 20
кВт 15

Л.С. 20Y
кВт 15Y

5 – 12,5
бар

источники:

https://evakuatorinfo.ru/tehnicheskoe-obsluzhivanie-kompressora-genesis
