Техпроцесс изготовления коленчатого вала

Технологический процесс изготовления коленчатого вала.

Заготовки коленчатых валов получают горячей штамповкой и литьём. Кованые коленчатые валы изготовляются из углеродистых и легированных сталей, а литые валы – из высокопрочных глобулярных чугунов, из ковких перлитных чугунов и легированных сталей. Литьё выполняется в земляные и оболочковые формы. Последний метод является более прогрессивным, т.к. он обеспечивает более высокую точность заготовки, снижает припуски на механическую обработку, а в некоторых случаях полностью её устраняет.

Изготовление заготовок коленчатых валов горячей штамповкой отвечает требованиям поточно-массового производства, т.к. этот метод приближает форму и размеры заготовки к форме и размерам готовой детали за счёт применения специальной технологической оснастки и специального оборудования, что снижает отход металла в стружку при механической обработке. При этом обеспечивается выгодное расположение волокон в металле, что повышает прочностные показатели деталей.

Технологический процесс изготовления заготовки коленчатого вала автомобиля ЗИЛ-130.

Исходным материалом для заготовки служит сталь 45, имеющая следующие механические свойства: твёрдость в нормализованном виде НВ 163—197; s_в=61кГ/мм 2 ; s_т=36 кГ/мм 2 . Химический состав стали в %: 0,42—0,50 С; 0,17—0,37 Si; 0,50—0,80 Мn. Заготовка коленчатого вала изготовляется из штанги квадратного сечения 120х120 мм, длиной 875 мм, весом 96,95 кг. Отход на угар, заусенцы и клещевину составляет 40%. Поковка коленчатого вала весит 58 кГ. Требования, предъявляемые к качеству поковки: штамповочные уклоны максимум 5°; неоговоренные радиусы – не более 3 мм; поверхности вала, не подлежащие обработке, должны быть чистыми (без окалины, закатов, плён, расслоений и трещин); не допускается устранение дефектов зачеканкой и заваркой; твёрдость поковки НВ 163—197.

Схема технологического процесса изготовления коленчатого вала.

Заготовка подвергается термообработке (нормализации), это регламентирует твёрдость, снимает внутренние напряжения, что обеспечивает более производительную и качественную механическую обработку. При изготовлении горячештамповочных заготовок коленчатых валов требуется обеспечить особенно высокое уплотнение металла в местах наибольших напряжений (по коренным и шатунным шейкам) за счёт качественной проковки.

Видео:А вы знали как делают коленвал ? Изготовление коленвала в ГерманииСкачать

Не следует допускать перерезания волокон в местах сопряжения шеек вала со щёками. Современные технологические процессы изготовления горячештамповочных заготовок коленчатых валов обеспечивают кривизну вала 1,0—1,3 мм, овальность шеек 1,5—2,0 мм, продольный и поперечный перекосы 1,0—2,0 мм, неперпендикулярность торца фланца 0,5—0,8 мм, припуски по диаметру шеек 5,0—6,5 мм, припуски по торцам щёк 3,0—4,0 мм.

В условиях крупносерийного и массового производства заготовки стальных коленчатых валов штампуются на ковочных прессах, это обеспечивает более высокую производительность (до 2 раз) по сравнению со штамповкой на молотах. Кроме того, штамповка на прессах повышает точность заготовки за счёт уменьшения штамповочных уклонов и позволяет снизить припуски на механическую обработку (на 30—40%) за счёт лучшего обжатия металла в штампах и повышения точности формы заготовки. Лучшие результаты получаются, когда сочетаются штамповка на ковочных прессах с высадкой фланца на ГКМ. Горячештамповочные заготовки коленчатых валов изготовляются по 8—9-му классам точности.

Заготовки чугунных коленчатых валов получают литьём в земляную или оболочковую форму. При литье валов коренные и шатунные шейки изготавливают полыми за счёт установки литейных стержней. У крупных литых валов делают полыми и щёки, что снижает вес вала. У литых валов исключается трудоёмкая обработка масляных каналов, т.к. при отливке вала ставятся специальные трубки. Структура литого вала способствует лучшему гашению вибрации при работе двигателя. При отливке в земляную форму в качестве связующего используют жидкое стекло, которое скрепляет форму при продувке её углекислым газом.

Читайте также: Действия при надвигающемся огненном вале

Более прогрессивным методом изготовления заготовки коленчатых валов является литьё высокопрочного глобулярного чугуна (s_в=61кГ/мм 2 и НВ 185—255) в оболочковые формы. Литьё в оболочковые формы обеспечивает высокий коэффициент использования металла, высокое качество отливки, точность до 5-го класса и чистоту до 4-го класса по ГОСТ 2789—59. Высокая точность отливки позволяет сократить трудоёмкость механической обработки (на 20—25%) за счёт уменьшения припусков. Литые валы лучше обрабатываются, менее чувствительны к концентрации внутренних напряжений и имеют меньшую начальную неуравновешенность, что облегчает условия эксплуатации станков и инструментов.

В условиях крупносерийного и массового производства изготовления оболочковых форм на основе термореактивных смол может быть организовано по полуавтоматическому или автоматическому циклу, а литьё деталей в оболочковые формы производится на конвейере. Эти особенности оболочкового литья позволяют сократить технологический цикл изготовления заготовок коленчатых валов, потребность в площадях заготовительных цехов, а также потребность в формовочных материалах в 10—15 раз. Литые заготовки коленчатых валов подвергают термообработке (нормализация, обжиг) с целью снятия внутренних напряжений и выравнивания структуры. После термообработки литой вал правят в горячем состоянии. Отливки коленчатых валов характеризуются следующими данными; припуски по диаметру шеек 3,0—3,5 мм; смещение отливки по линии разъёма формы 0,2—0,4 мм; припуски по торцам со стороны шеек 1,5—2,0 мм; овальность шеек 0,5—1,0 мм; кривизна вала 1,0—1,5 мм.

Механическая обработка коленчатых валов.

Технологический процесс механической обработки усложняется в связи с тем, что они имеют сложную конструкцию недостаточной жёсткости и сравнительно легко деформируются под действие сил резания, в то время как высокие требования к точности обрабатываемых поверхностей вызывают особые требования к выбору методов базирования, закрепления и обработки вала, а также к последовательности, сочетанию операций и выбору оборудования. Как правило, базами коленчатого вала принимаются поверхности его опорных шеек. Однако не на всех операциях механической обработки возможно использовать эти базы. В некоторых случаях на отдельных операциях за технологическую базу принимают поверхности центровых отверстий. При проектировании процесса механической обработки стремятся компенсировать недостаточную жёсткость коленчатого вала за счёт введения промежуточных опор по длине вала. При использовании таких опор в качестве дополнительных баз принимают поверхности предварительно обработанных шеек.

Видео:Изготовление коленчатого вала на WFL M60Скачать

Как правило, после обработки технологической базы в виде центровых отверстий обработку вала ведут с дополнительной опорой в средней его части. Кроме того, снятие припуска при механической обработке разбивается на ряд операций (черновая, получистовая, чистовая, доводочная), что позволяет снижать усилия резания, а следовательно, и упругие отжатия по мере приближения размеров заготовки к заданным размерам по чертежу вала. Существенное влияние на конечный результат обработки коленчатого вала оказывает установление надлежащего порядка обработки поверхностей. Более ответственные и точные поверхности должны обрабатываться последними со снятием минимальных припусков. Точность механической обработки повышается за счёт холодной правки вала в процессе механической обработки. При обработке шатунных шеек они устанавливаются со смещением от оси коренных шеек на величину радиуса кривошипа вала, а в угловом положении ориентируются по обработанным площадкам на щёках. На точность обработки влияют усилия закрепления вала на отдельных операциях, поэтому следует регламентировать их (величину и место приложения).

Сложность конструкций коленчатых валов и большое количество разнообразных технологических операций являются значительным затруднением в направлении полной автоматизации процессов механической обработки. В связи с этим автоматизация изготовления коленчатых валов осуществляется за счёт создания отдельных автоматических участков и высокопроизводительных автоматических станков для отдельных видов обработки: подрезка торцов и центровка, токарная обработка коренных и шатунных шеек, сверление отверстий, шлифование, суперфиниширование, динамическое балансирование.

Тема №7. Технология изготовления коленчатых валов.

Коленчатые валы подразделяют на цельные, составные и сборные. Цельные изготавливают длиной до 5000 мм, составные — из двух секций для крупных судовых двигателей, сборные — для двигателей небольшой мощности (например, мотоциклетные двигатели). Наиболее массовыми в производстве считаются коленчатые валы автотракторных двигателей. Их длина составляет от 400 до 1000 мм. Являясь конструктивно и технологически сложной деталью, коленчатый вал считается одной из самых ответственных деталей двигателя. Все это обуславливает высокие требования к точности изготовления коленчатых валов: точность диаметральных размеров коренных и шатунных шеек IT6 (реже IT5); допуски формы коренных и шатунных шеек не более 0,3 от допуска на диаметр этих шеек; отклонения от соосности расположения коренных шеек не более 0,02 мм, от параллельности осей коренных и шатунных шеек не более 0,015 мм на длине шейки; угол разворота колен в пределах ±30′; биение коренных шеек относительно оси центровых отверстий в пределах 0,01. 0,03 мм; шероховатость поверхности коренных и шатунных шеек Ra = 0,08 . 0,32 мкм; дисбаланс коленчатых валов в пределах 15 . 40 г-мм; твердость коренных и шатунных шеек HRC_э 58 . 62 при глубине 3 . 5 мм.

Читайте также: Удлинитель карданного вала т 40

Коленчатые валы в зависимости от напряженности изготавливают из углеродистых сталей 45, 45А, 40Х, 45Г2, 50Г и др. Для дизельных более нагруженных двигателей применяют легированные стали 18ХНМА, 40ХНМА, 42ХМФА, 18Х2Н4ВА и др. Хромоникелевольфрамовая сталь 18Х2Н4ВА отличается особенно высокой прочностью (твердость НВ 321. 381) и ударной вязкостью. Поверхностную твердость и износостойкость углеродистых сталей повышают термической обработкой с нагревом токами высокой частоты (ТВЧ). Твердость и усталостную прочность поверхностного слоя валов из высоколегированных сталей 40ХМА, 18Х2Н4ВА обеспечивают азотированием.

В качестве материала для коленчатых валов применяют и высокопрочный чугун с шаровидной формой графита. Такие чугуны содержат 0,2 . 0,25 % Сr, 1,15 . 1,4% Мn, не более 0,002 . 0,14 % S, а также незначительное количество церия и других легирующих элементов. Механические свойства таких чугунов близки к свойствам высококремнистой стали. Материал имеет высокие эксплуатационные качества и хорошо обрабатывается режущим инструментом. Применяют также и серые чугуны, модифицированные сплавом ферроцерия с магнием.

В качестве заготовок коленчатых валов автотракторных двигателей используют штамповки, изготовленные на автоматических линиях. Так, заготовку для двигателя КАМАЗ получают из горячекатаной труднообрабатываемой стали 42ХМФА, легированной ванадием. На АЛ проводят индукционный нагрев, предварительное формоизменение заготовки вальцеванием, штамповку на кривошипном горячештамповочном прессе, обрезание облоя и выкрутку колен на гидравлическом прессе, правку заготовки, термическую обработку с контролем твердости поковок, удаление окалины с заготовки. Применяемые на заводах ТП изготовления заготовок обеспечивают высокие точностные параметры. Более крупные заготовки, например для тепловозных двигателей, изготавливают методом «гибки с высадкой», сущность которого заключается в следующем. Исходную заготовку — слиток — нагревают в газопламенной печи и на мощном прессе подвергают протяжке, в результате которой получают длинную круглую заготовку. Эту заготовку обтачивают по наружному диаметру в механическом цехе с целью удаления дефектов поверхности после ковки. Для последующего формоизменения участок заготовки под одно колено нагревают токами промышленной частоты и подают под пресс, где в штампе сначала высадкой, а затем гибкой формообразуют колено. Так последовательно получают каждое колено. Это позволяет, используя менее мощное оборудование, получить качественную заготовку со значительно меньшими припусками и благоприятным расположением волокон. Заготовки крупных судовых двигателей изготавливают в серийном производстве методом свободной ковки универсальными инструментами; К_и.м в этом случае составляет 0,2. 0,25.

Видео:Производство Коленвала)Скачать

Заготовки литых валов получают литьем в песчаные или оболочковые формы. Литье в оболочковые формы обеспечивает квалитет точности IT12. IТ14 с припусками на обработку 1,5. 3 мм. Это позволяет отдельные поверхности оставлять черными и начинать обработку шеек шлифованием. Из-за высокой износоустойчивости чугуна шейки валов иногда не подвергают термической обработке.

Коленчатые валы автомобильных и тракторных двигателей изготавливают в крупносерийном и массовом производствах на поточных или автоматических линиях по типовым ТП. В качестве баз для обработки коренных шеек и других поверхностей принимают центровые отверстия, на которых выполняют черновую, чистовую и отделочную обработки, сохраняя принцип постоянства баз. Соответственно шатунные шейки обрабатывают при базировании по коренным шейкам, что обеспечивает их параллельность и точность радиуса кривошипа. Угловыми базами служат обработанные площадки на противовесах или поверхностях кривошипов. В качестве базы по длине используют поверхности щек средней коренной шейки. В серийном производстве при изготовлении коленчатых валов специальных ответственных двигателей ТП отрабатывают особенно тщательно. Они состоят из 40, 60 и более операций. Отдельные поверхности подвергают 3- или 4-кратному шлифованию.

Рассмотрим особенности обработки заготовки коленчатого вала для V-образного 12-цилиндрового двигателя, имеющего 6 шатунных и 7 коренных опор. В качестве заготовки использована штамповка, изготовленная на кривошипном горячештамповочном прессе. Материал заготовки 18ХНВА. Укрупненно процесс можно разделить на четыре этапа.

1. Черновая обработка, которая заключается в удалении больших объемов материала (обработка концов вала, центровых отверстий, обтачивание коренных шеек за два установа, шлифование четвертой коренной шейки под люнет, обтачивание шатунных шеек), шлифовании коренных шеек, обработке центрального отверстия в коренных шейках и отверстий в шатунных шейках. Этап заканчивается закалкой и высоким отпуском.

Читайте также: Компрессор для промывки систем brexit b pulse 1000

2. Восстановление баз — центровых фасок, шлифование пятой коренной шейки под люнет, обработка концов вала, коренных и шатунных шеек, шлифование шеек, обработка контуров щек, их скосов, шлифование торцев щек, окончательная обработка центрального отверстия и отверстий в шатунных шейках, обработка смазочных отверстий и старение.

3. Восстановление баз, шлифование коренных и шатунных шеек, азотирование.

4. Восстановление баз, полирование торцев щек их контуров, двухкратное шлифование коренных и однократное шлифование шатунных шеек, полирование центрального отверстия и отверстий в шатунных шейках, балансировка детали.

Видео:Как немцы делают огромные коленвалы.Скачать

После изготовления деталей выполняют контроль их размеров.

При обработке заготовок коленчатых валов структура построения операций и применяемое оборудование зависят от объема выпуска. При этом в любом процессе особое внимание уделяется состоянию базовых поверхностей и выполнению отделочных операций для формирования высокой точности обработки.

Для снижения деформаций при обработке заготовок нежестких коленчатых, распределительных и других валов применяют кроме люнетов специальные станки с центральным или двухсторонним приводом.

В массовом и крупносерийном производствах обработку базовых поверхностей заготовок коленчатых валов выполняют специальным инструментом на торцеподрезных центровальных станках. В основу конструкции станка положен торцеподрезной полуавтомат и балансировочная машина. Обработку выполняют после нахождения оси, относительно которой заготовка наиболее уравновешена. Базирование заготовки осуществляют по крайним коренным шейкам.

Коренные шейки обрабатывают на специальных многорезцовых станках с центральным или двухсторонним приводом в центрах. Обработку шатунных шеек ведут на специальных токарных станках, основное кинематическое движение в которых задается с помощью двух эталонных коленчатых валов (рис. 1). Заготовка 1 вращается синхронно с эталонами 3 относительно коренных шеек. Кулисы суппорта 2 с инструментами 4, совершая плоскопараллельное движение, перемещаются вместе с обрабатываемыми шейками. Благодаря этому сохраняется неизменной кинематика резания.

При обработке заготовок более крупных валов, например для тепловозных двигателей, такие станки не применяют из-за больших вращающихся масс. Обработку шатунных шеек в этом случае ведут на токарно-дисковых станках последовательно, одну за другой (рис. 2). В конструкции станка имеется вращающийся суппорт 1, который приводится во вращение зубчатым венцом 2 от червячного привода и осуществляет главное рабочее движение инструмента 3. Радиальное перемещение суппорт совершает по призматическим направляющим 4.

Рис. 1 Схема обтачивания шатунных шеек коленчатого вала (I — траектория движения центра обрабатываемой шейки; II — траектория движения режущей кромки резца)

Видео:Изготовление коленчатого вала двигателяСкачать

Рис. 2 Схема обработки коленчатого вала на токарно-дисковом станке

Перед обработкой заготовку крайними коренными шейками устанавливают в призмы 5, выверяя по разметке горизонталь. Ось обрабатываемой коренной шейки совмещают с осью вращающегося суппорта поворотом заготовки вала вокруг его оси и поперечным перемещением корпуса 6. Заготовку по коренным шейкам закрепляют элементами 7. На таких станках обрабатывают и контуры щек. Точность при чистовой обработке может достигать IT8, IT9 при шероховатости Ra = 1,25…2,5 мкм.

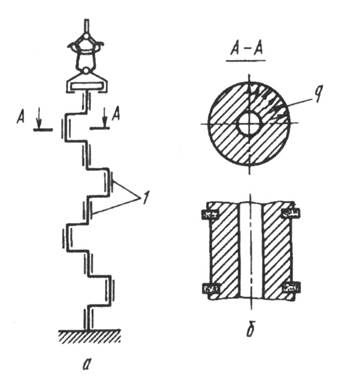

Термическая обработка шеек валов обычно заключается в закалке и низком отпуске до твердости HRC_э 55. 58. В условиях крупносерийного и массового типов производства закалку ведут с нагревом ТВЧ. Заготовки устанавливают вертикально шейками в индукторы 1 (рис. 3, а), нагрев ТВЧ продолжается определенное время, а затем из этих же индукторов подается вода и происходит закалка поверхностного слоя. Длительностью охлаждения регулируют температуру отпуска и соответственно твердость закаливаемой поверхности.

Если переходные поверхности валов — галтели — подвергают поверхностным пластическим деформациям, то в процессе термической обработки их защищают керамическими полукольцами (рис. 3, б) или обмазывают специальным составом, а затем (после термической обработки) обкатывают роликами.

Для повышения общей усталостной прочности и износостойкости поверхностей шеек коленчатых валов применяют азотирование. Для этого вал устанавливают на выдвижную платформу электрической тоннельной печи, укладывают коренными шейками на графитовые подшипники, сообщают ему медленное вращение для исключения появления деформации в процессе азотирования. Азотирование проходит при температуре в печи 520. 530 °С, его выполняют перед последней отделочной операцией. Твердость поверхности на глубине 0,30…0,40 мм достигает HV 1000 и выше.

Для ответственных двигателей в качестве отделочной операции применяют микрошлифование подпружиненными шлифовальными брусками, совершающими дополнительно осциллирующее движение в осевом направлении одновременно всех коренных и шатунных шеек, а также наружное хонингование брусками с алмазным наполнителем.

Контроль коленчатых валов ведут на многоинструментных контрольных приспособлениях или машинах, позволяющих сразу определить многие размеры и параметры.
