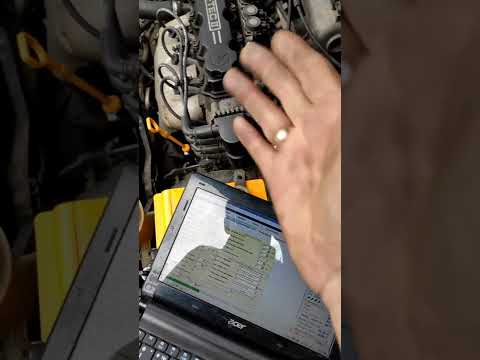

Видео:Пояснение, коррекции по температуре газаСкачать

Температурный датчик газа и редуктора ГБО 4-го поколения на авто

Последнее обновление — 2 апреля 2020 в 07:30

Отличительной особенностью газобаллонного оборудования четвёртого поколения по отношению к низшим классам, является более качественная подготовка газовой смеси, а также её точная, дозированная подача в камеры сгорания двигателя автомобиля. За счёт этого достигается оптимальный расход топлива и равномерная работа мотора на любых режимах.

Поэтому электроника таких систем оснащена целым рядом вспомогательных деталей, в их числе датчик температуры газа и редуктора ГБО 4 поколения.

Об устройстве, неисправностях, способах проверки и ремонте датчиков пойдет речь в данной статье.

Видео:ТЕМПЕРАТУРА ПЕРЕХОДА НА ГАЗ ГБО 4 ПОКОЛЕНИЯ ЗИМОЙ СДЕЛАЙ САМСкачать

Функции температурных элементов в газовом оборудовании

Из баллона к испарителю газовое топливо (пропан-бутановая смесь) поступает в сжиженном состоянии. Проходя по каналам редуктора, газ нагревается от энергии охлаждающей жидкости двигателя автомобиля и переходит в парообразную фазу пригодную для смесеобразования и сгорания.

Устройством ГБО 4-го поколения предусмотрен автоматический переход с бензина на газ. Поэтому блок электронного управления системы (ЭБУ), на основании сигнала от датчика температуры редуктора-испарителя, подаёт команду для открытия электромагнитного клапана подачи газа к форсункам.

Нормальная температура перехода авто на газ 35-55°C (выставляется в программе при настройке ГБО, зависит от климатических условий и времени года).

Заметим, что данный датчик не измеряет t° тосола/антифриза, его назначение снимать показания именно с корпуса теплоносителя (редуктора). Сделано это, в том числе во избежание повреждения мембраны испарителя при холодном пуске.

Температура газа при впрыске не равна температуре редуктора. Газ проходит путь через фильтры, МАП сенсор и форсунки, а также на его состояние влияют внешние факторы.

Газовый термодатчик нужен для дополнительной поправки времени подачи топлива. Карта коррекции устанавливается таким образом, чтобы при переходе авто с бензина на газ время впрыска бензина не менялось.

Коррекция по температуре по умолчанию находится в нуле.

Видео:Как проверить датчик температуры редуктора гбо 4.Скачать

Виды и устройство

В основе газовых и редукторных термодатчиков находится терморезистор. Термистор имеет отрицательную характеристику с обозначением NTC, т.е. при нагреве его сопротивление уменьшается.

В системах ГБО 4 поколения применяются элементы номиналом от 1,7 до 10 килоом. Но самые распространённые это 2,2 и 4,7кОм.

Редукторный термодатчик имеет латунный корпус, отличается лишь разъёмом, длинной и размером резьбы.

Газовые датчики могут иметь пластиковую или металлическую конструкцию. По месту расположения может находиться:

• в составе МАП сенсора (про ремонт МАПа мы писали тут)
• на отдельном тройнике (врезается в магистраль перед инжекторами)
• в форсуночной рейке

Видео:Двигатель не переключается на газ, причина! Неисправность датчика температуры.Скачать

Возможные неисправности

Из-за поломки датчика температуры редуктора система не будет переходить на газ или переключение будет происходить не вовремя. По причине выхода из строя или передачи ложных параметров газового измерителя, возможны сбои в работе ДВС, а также завышение расхода газа.

Причины неисправностей термодатчиков:

1. некачественная установка
2. несовместимость прибора с блоком управления газобаллонного оборудования
3. заводской брак
4. низкое качество компонентов изделия (подделка)
5. перепады напряжения в бортовой системе автомобиля

При монтаже ГБО важно не использовать соединение проводов методом скруток. Лучше всего применять разъём, пайку либо соединительные гильзы.

Также стоит уделить внимание крепежу проводки датчиков. Часто от вибрации провода переламываются непосредственно возле основания (не всегда это удаётся заметить).

Кроме того следует защищать провода/контакты от влаги и коррозии. Своевременно проводить техническое обслуживание системы, а также покупать комплектующие с гарантией, от известных брендов.

Видео:Как обмануть ГБО 4 поколения чтобы работало всегдаСкачать

Как проверить датчик температуры ГБО 4 поколения

Определить работоспособность термодатчиков можно двумя способами.

1. Подключить кабель для настройки газового оборудования. Сравнить показания измерителей в диагностической программе с реальными параметрами, полученными при помощи пирометра или термопары мультиметра.
2. Выставить мультиметр в положение измерения сопротивления и замерить сопротивление на контактах датчика (полярность не имеет значения). При температуре окружающего воздуха (25°C) показания должны соответствовать номиналу (указывается на корпусе датчика или в документации). Если нагреть термоэлемент, хотя бы руками, его сопротивление должно понижаться.

Видео:Гбо коррекции газа по температуре и давлению, теория (часть 1)Скачать

Варианты устранения неисправности

Выявив неисправность можно купить новый термодатчик ГБО или отремонтировать имеющийся своими руками, при этом сэкономив средства.

Читайте также: Редуктор для триммера лесник 305

Для этого понадобиться немного подогреть устройство и удалить из его корпуса терморезистор. Затем купить в радиомагазине термистор (цена 30-70 рублей) с аналогичным сопротивлением и размером (взять образец). На ножки детали надеть тонкую термоусадочную трубку.

После установки термистора желательно залить полость датчика термопастой, а в конце отверстия нанести эпоксидный клей или автомобильный герметик.

Ко всему прочему, после подпайки проводов к выводам термистора, важно закрепить их так, чтобы исключить перелом от вибрации при эксплуатации. Как вариант, можно сделать петлю и притянуть хомутом провод к датчику.

Видео на тему, как можно самостоятельно отемонтировать термодатчик ГБО 4 поколения:

Видео:ГБО Как самому изменить температуру перехода на газ в летний периодСкачать

Оптимальная температура перехода на газ

Владельцы машин с ГБО 2 поколения часто спорят стоит ли переходить на газ без прогрева двигателя на бензине. В ГБО 4 поколения переход на альтернативное топливо происходит автоматически, при достижении установленной в настройках оборудования температуры. Иногда, при установке газового оборудования, автомобилисты просят «газовщиков» уменьшить рабочую температуру редуктора. таким образом автоматический переход на газовое топливо происходит раньше. Это позволяет сократить работу автомобиля на бензине. Какая же оптимальная температура перехода на газ? И на что влияет ее снижение? О последствиях сознательног занижения температуры переключения мы и поговорим сегодня.

Видео:Настройка ГБО 4 на минимальный расход газа и максимальную мощность при разгонеСкачать

Какое значение считается оптимальным?

Чтобы произошло переключение вида топлива, необходимо создание определенных условий. Главным фактором считается прогрев двигателя (а точнее охлождающей жидкости) до нужной температуры. Когда датчик температуры, расположенный на редукторе, зафиксирует необходимое температурное значение произойдет переключение на голубое топливо. В целях экономии, некоторые автомобилисты стараются уменьшить время переключения, чтобы двигатель быстрее перешел на газ.

В результате занижения температуры снизится и расход дорого топлива (бензина). Разумеется, раннее переключение на газ негативно сказывается на мембране редуктора. Но если все настроить правильно, и учитывать время года и температуру «за бортом», то можно немного снизить расход бензина без особых последствий.

Наилучшая температура перехода на газ

Почему профессиональные мастера всегда придерживаются определенных правил, не нарушают технологические требования? Чтобы в этом разобраться, необходимо понять несколько важных факторов.

Жидкий газ поступает в газовый редуктор, в котором происходит его преобразование, он превращается в пар. Такой переход из одного состояния в другое сопровождается серьезным понижением температуры. Она падает до – 40°С. Чтобы редуктор не замерз, а преобразование газа происходило в соответствии с технологическим процессом, редуктор необходимо предварительно прогреть.

В зимнее время, температура прогрева тосола или антифриза должна составлять примерно 40 градусов. В весенний, а также летне-осенний период, достаточно 30 градусов.

Если уменьшить температуру переключения, редуктор хорошо не прогреется. Переход жидкого газа в парообразное состояние будет происходить недостаточно эффективно. Температура выходящего газа будет слишком низкой, его плотность не будет соответствовать установленной норме.

В результате таких действий до прогрева, двигатель начнет работать нестабильно:

• частые перебои;
• падение мощности;
• повышенный расход газа,
• пропуски зажигания;
• автомобиль двигается рывками.

Прогрев двигателя не требует обязательного движения автомобиля. Достаточно завести мотор и дать ему поработать несколько минут на холостых оборотах. Температура достигнет нужных значений, редуктор никогда не выйдет из строя.

Видео:Очень частая проблема ГБО 4 поколенияСкачать

Как понижение температуры отразится на ГБО

Безусловно, кроме отрицательного воздействия на редуктор, такие нарушения приведут к плохой работе газовой системы. Если переход осуществляется при температуре ниже 40 градусов, испарение газа будет малоэффективным. Подача газового топлива через рампу форсунок будет неравномерной. В результате двигатель начнет троить (наблюдаются пропуски воспламенения). Но с прогревом двигателя эти проблемы уйдут.

Низкое значение температуры оказывает отрицательное воздействие на детали редуктора (клапана, резиновые мембраны). Они становятся менее эластичными.

Если редуктор будет недостаточно прогрет, при движении возможен разрыв мембраны. Форсунки начинают издавать повышенный шум, значительно увеличивается их износ. Поэтому прогревать двигатель необходимо либо на бензине, либо на газу, но не находясь в движении.

Читайте также: Что делает редуктор пропановый

Из всего вышесказанного, можно сделать однозначный вывод. Значительно уменьшать температуру перехода не стоит. Прежде всего, это не приведет к большой экономии. Наоборот, придется ремонтировать газовую систему, менять вышедшие из строя детали. Идеальной температурой перехода считается диапазон 40-45 градусов для зимнего периода, и 30 градусов для периода с мая по сентябрь.

Более низкая температура перехода на газ допустима, если автомобиль эксплуатируется в стране с жарким климатом. Или монтаж ГБО позволяет уменьшить этот порог.

Видео:Редуктор, прогрев и датчик температуры, стоит проверить.Скачать

Датчик температуры газа ГБО 4 поколения: почему так важна его корректная работа?

Принципиальная схема подачи горючего в двигатель газового оборудования 4-го поколения кардинально отличается от предыдущих генераций фазированным впрыском топлива. Намного снизился его расход, уменьшилась нагрузка на поршневую группу. Динамические характеристики автомобиля значительно улучшились. Такого эффекта можно достичь только при правильной установке и грамотной регулировке датчика температуры ГБО.

Видео:Редуктор Tomasetto ГБО 4 поколениеСкачать

Назначение и принцип действия

Безупречное функционирование датчиков ГБО 4 поколения обеспечивает стабильность показателей оборудования. Строгий контроль над температурными параметрами сводит к минимуму вероятность опасных ситуаций, которые могут возникнуть в результате увеличения температурных значений выше предельных значений.

Датчик температуры ГБО 4 поколения функционирует в паре с датчиками давления. Такой принцип сбора и передачи информации необходим для обеспечения надёжной и экономичной работы ДВС на газе.

Данные устройство устанавливают в следующих узлах ГБО:

1. напрямую в редукторе для контроля температуры газа в испарителе;
2. перед редуктором для анализа уровня давления в газовом резервуаре.

Благодаря такому конгломерату система может определять количество оставшегося горючего в газовой ёмкости. Умный электронный блок управления данную информацию транслирует на панель управления.

Информация, которую собрал датчик температуры газа ГБО, позволяет ЭБУ настраивать экономичный впрыск топлива. Если эти этапы нарушаются, можно не рассчитывать на корректное функционирование газового оборудования. Таким образом, исключается вероятность проникновения холодного газа в прогретый редуктор и соблюдается температурный баланс, нужный для плавного хода машины.

Чтобы датчик температуры газа ГБО 4 поколения выполнял своё важное предназначение, давал возможность ЭБУ максимально точно рассчитать момент впрыска газового горючего, его настраивают индивидуально под определённое оборудование. Необходимо учитывать технические особенности модели автомашины. Если этого не сделать, отправляемые прибором величины не будут соответствовать реальным.

Видео:Несколько правил ГБО 4 что нужно соблюдатьСкачать

Виды датчиков температуры в системе ГБО

Различают следующие виды датчиков температуры, которые входят в газовую систему:

1. Датчик температуры редуктора ГБО 4 поколения. Служит для того, чтобы система знала, какая температура в данный момент времени на редукторе-испарителе. Измеряет температуру в рабочем редукторе и передает информацию ЭБУ, помогая системе переходить в нужный момент с бензина на газ. Это очень маленькие приборы весом примерно 0,015 г. Отличаются по посадочной резьбе в зависимости от конструкции редуктора и по сопротивлению (2,2 кОм, 4,7 кОм, 10 кОм). Подбирая данное устройство для редукторов разных брендов (OMVL, Romano, Lovato) нужно смотреть на маркировку, которая указывается на упаковке или пишется на проводах.
2. Датчик температуры газа, необходимый для осуществления дополнительных коррекций в блоке для впрыска и для сбора информации о температурной величине, при которой газовая смесь проникает в цилиндры. Устройство может монтироваться на тройнике газовой магистрали, которая идёт на форсунки. Значение сопротивления 2,2 кОм, 4,7 кОм либо 10 кОм. Как вариант, эти датчик находится в самом МАП-сенсоре, дополнительно к датчикам давления и разрежения.

МАП, в котором есть температурный датчик, измеряющий параметры газа, подающегося на форсунки, называют комбинированным. Эти приборы присутствуют в ГБО Stag-300.

Датчик температуры редуктора ГБО представляет собой прибор из металла в виде колбы, на которой имеется резьба. Пару выходящих из него проводов подсоединяют к ЭБУ. Прибор устанавливают на редуктор в специально отведённый для этого паз. Подбирают устройства исходя из информации о производителе электроники и модели инжекторной системы. Автоматизированное переключение со штатного топлива на газ происходит после достижения редуктором более 50 градусов Цельсия.

У разных приборов свои технические параметры, которые различаются по сопротивлению. Чтобы не исказились полученные величины, следует правильно подобрать нужный тип.

Видео:ГБО 4 поколения . Давление газа на редукторе должно быть? Как зависит время впрыска от давления?Скачать

Возможные неисправности и проверка

Любое, даже самое совершенное оборудование может выйти из строя. Такие его элементы, как датчики, относятся к долговечным приборам и ломаются очень редко.

Читайте также: Какое масло залить в редуктор скании

Причины выхода из строя датчика газа

Сигнал от газового электронного блока управления, управляющий форсунками, корректируется тремя факторами: давлением в форсуночной рейке, температурой газа, тосола в узле охлаждения, от которой зависит работа редуктора. Когда происходит поломка на одном из этих узлов, слаженная работа ГБО нарушается со всеми вытекающими последствиями.

Вероятные причины, почему температурный датчик не работает, могут быть следующими:

1. Напряжение на приборе есть, но он посылает сигнал на ЭБУ, значит между этими двумя устройствами нет контакта. Причина выявляется с помощью диагностики соединяющих кабелей.
2. На устройстве нет напряжения. Значит, либо электропитание к нему не поступает, либо он вышел из строя. Недоступность питания проверяется с помощью «прозвона» не только самого температурного датчика, но и датчика давления, электронных кабелей.
3. Если прибор перегорел или имеются другие причины того, что он не выдаёт температурные значения, настроить его невозможно. Выполняют диагностику всех элементов системы ГБО, которые так или иначе с ним связаны.

Чтобы восстановить работоспособность, устраняют причину неисправности. При неполадках в электрической магистрали устраняют обрывы. Когда вышел из строя сам прибор, его меняют.

Частые ошибки, которые отправляет на электронный узел управления температурный датчик, очень редко связаны с его поломкой. Чаще причина заключается в неправильной настройке. Необходимо задействовать соединительный провод, компьютер и соответствующее программное обеспечение, чтобы выполнить диагностику и настройку. Надо учитывать модификацию ГБО и технические особенности модели автомобиля, где оно установлено. Без специальных знаний сделать это невозможно.

Как определить неисправность датчика температуры редуктора?

Определить, когда датчик температуры газового редуктора вышел из строя, можно по следующим признакам, которые сложно не заметить:

1. Двигатель внутреннего сгорания не переходит на газовую смесь.
2. Испаритель не прогрелся до оптимального показателя температуры, а двигатель уже перешёл на газовую смесь.

Как проверить датчик температуры на редукторе ГБО? Нужно выкрутить его из редуктора и измерить сопротивление. При комнатной температуре оно должно выжать 1,6 кОм, при нагреве будет начинает падать. Если при нагреве датчика примерно до 60℃ сопротивление падает до 0,5 кОм и вновь резко идёт до бесконечности, значит, присутствует обрыв цепи. Такое положение дел нельзя оставлять без внимания. Двигатель не будет переключаться на газ. Это ведёт к поломкам МАР-сенсора, инжекторов, редуктора, и даже мотора.

Если прибегнуть к хитрости, и запрограммировать ЭБУ на функцию «теплый старт», машина заведётся сразу на газе. При такой раскладке быстрее изнашиваются инжекторы и редуктор, а на холоде в зимнее время двигатель машины не заведётся вообще.

В настоящее время в продаже имеются несколько моделей газовых контроллеров которые не требуют подключения датчика температуры редуктора. Этим системам, чтобы они перешли со штатного топлива на газовую смесь, нужны такие параметры, как давление и температура газа, количество оборотов ДВС. Данная модификация газобаллонного оборудования имеет свои достоинства и недостатки.

Мастера не видят особых отличий в функционировании ЭБУ ГБО с возможностью подключения температурного датчика или без него. В целом на производительность ГБО это не влияет.

Современное газобаллонное оборудование относится к новым технологиям в области питания горючим транспортных средств. Производители постоянно работают над совершенствованием своих систем. Принцип работы ГБО 4 -й генерации остаётся прежним, но вот его конструктивные элементы могут по-разному настраиваться и монтироваться. В этих тонкостях разберется только мастер. Поэтому монтаж и настройку всех узлов необходимо доверять профессионалам, у которых есть не только инструменты и оборудование, но и необходимый уровень знаний.
