Теплообменник для охлаждения компрессора

Сегодня большое распространение получили системы:

• Центрального кондиционирования
• Технологического кондиционирования
• Центрального хладоснабжения

Все перечисленные системы оборудуются холодильными машинами. Испарителем или конденсатором могут выступать пластинчатые паяные теплообменники, разборные, оснащенные сварными кассетами, а также цельносварные либо калориферы. Мы предлагаем теплообменники для холодоснабжения — испарители и конденсаторы, которые подходят для работы с фреоном, аммиаком и прочими хладагентами.

Расчет и подбор теплообменника для холодоснабжения

Чтобы получить расчет теплообменника испарителя или конденсатора с оптимальной ценой, вы можете заполнить опросный лист. Если возникают трудности с заполнением опросного листа — наши специалисты проконсультируют вас по всем вопросам, связанным с теплообменом — просто свяжитесь с нами любым удобным для вас способом.

Схема компрессионного цикла охлаждения

Известно множество типов компрессионного холодильного оборудования, однако принципиальную схему цикла они имеют практически одинаковую.

На участке 1-1 представлен цикл вывода хладагента из испарителя. Хладагент имеет парообразное состояние c низким давлением и температурой.

На участке 2-2 в компрессор парообразный хладагент, при этом повышается его давление и температура.

Затем в конденсаторе (к примеру, в пластинчатом паяном теплообменнике) происходит охлаждение горячего парообразного хладагента и его конденсация. Конденсатор имеет воздушное или водяное охлаждение, что зависит от типа холодильных систем.

В точке 3 хладагент выходит из конденсатора, при этом он жидкий и находится под высоким давлением. Габариты конденсатора подбирают так, чтобы газ мог полностью конденсироваться внутри. В результате чего на выходе жидкость имеет более низкую температуру, чем температура конденсации.

Далее происходит поступление хладагента в жидкой фазе в регулятор потока (температура и давление – высокие). После чего давление смеси мгновенно снижается, часть жидкости испаряется — переходит в парообразную фазу. Итак, в точке 4 в испаритель (к примеру, в пластинчатый теплообменник цельносварного типа) переходит смесь жидкости и пара.

Происходит кипение жидкости в испарителе, тепло переходит от охлаждаемого теплоносителя, жидкость снова становится паром. Габаритные размеры испарителя подбираются так, чтобы происходило полное испарение жидкости внутри. В результате на выходе пар имеет температуру более высокую, нежели температура кипения, в испарителе наблюдается перегрев хладагента. Из испарителя перегретый пар поступает на точку 1, цикл повторяется.

«Сухое расширение» с применением паяных теплообменников

Схема «сухое расширение» является самой распространенной схемой холодильных машин с малой и средней мощностью.

Хладагент, функционируя по данной схеме, не просто испаряется в испарителе. Отмечается его перегрев на несколько градусов, в результате при выходе из теплообменника получается «сухой» хладагент. Здесь паяные пластинчатые теплообменники являются оптимальным решением для испарителя и/или конденсатора.

«Сухое расширение» с охладителем конденсата

«Сухое расширение» с охладителем конденсата является усовершенствованной схемой, дающей возможность выполнять утилизацию тепла конденсата посредством паяного пластинчатого теплообменника.

Сухое расширение с применением разборных пластинчатых теплообменников (аммиак)

Специалисты нашей компании рекомендуют оснащать холодильные машины средней и большой мощности разборными пластинчатыми теплообменниками со сварными кассетами. Данный вид теплообменников незаменим при работе с аммиаком.

«Затопленная схема»

«Затопленная схема» является наиболее распространенной для холодильного оборудования большой мощности.

Перед тем, как хладагент будет подан в компрессор, разделяются жидкая и газообразная фазы хладагента. Это защищает компрессор от случайного проникновения влаги, в результате чего повышается надежность холодильного оборудования в целом. Данная схема может строиться на основе разборных пластинчатых теплообменников.

Чтобы получить расчет теплообменника испарителя или конденсатора с оптимальной ценой, вы можете заполнить опросный лист. Если возникают трудности с заполнением опросного листа — наши специалисты проконсультируют вас по всем вопросам, связанным с теплообменом — просто свяжитесь с нами любым удобным для вас способом.

Как работает чиллер для охлаждения воды и обзор его производителей

О том, что собой представляет чиллер, знает, наверное, каждый из нас. Однако о том, что такое чиллер для охлаждения воды, известно далеко не каждому. Чиллер, по своей сути, — этот тот же кондиционер, но гораздо больших, промышленных размеров. В этой статье мы расскажем о принципах работы чиллеров, их устройстве и о том, каких видов они существуют.

Что это такое чиллер и как работает?

Устройство и принцип работы чиллера для охлаждения воды

Видео:Теплообменник LM110-50-2 для иммерсионного охлаждения Асиков. мощность 55 кВт.Скачать

Чиллер представляет собой специальную холодильную установку, использующуюся для охлаждения разного рода жидкостей. Применяются чиллер во многих сферах производства, в том числе в:

• машиностроении;
• алкогольной промышленности;
• медицине;
• пищевой промышленности.

Важно: Чиллеры широко используются в центральном кондиционировании.

В устройстве любого чиллера можно найти три основных компонента, а именно:

Еще одной модификацией устройства являются чиллеры с выносным конденсатором. Отличительной особенностью такого формата оборудования является повышенный коэффициент полезного действия в летнее время и возможность подключения к большим резервуарам с жидкостью.

Важно: Воздушные конденсаторы следует оборудовать в тени.

Еще одной важной деталью чиллера является испаритель, представляющий собой абсолютно герметичный резервуар, через который проносится охлаждаемая жидкость. Внутри этого резервуара размещена медная спираль, выполняющая роль контура для фреона. Сквозь стенки спирали и происходит обмен тепла между хладагентом и теплоносителем.

Принцип работы чиллера заключается в следующем: компрессор сжимает испарения хладагента, что становится причиной повышения давления и, следовательно, начала процесса конденсации. Затем подогретая жидкость перемещается в конденсатор, который в свою очередь тепло наружу.

После того хладагент примет полностью жидкое состояние, он перемещается на дроссель – специальное приспособление, располагающееся до испарителя и необходимое для понижения давления. При этом разогретый хладагент, проходя через испаритель, видоизменяется, превращаясь в пар, и отбирает у теплоносителя энергию, тем самым охлаждая его.

Производители промышленных чиллеров

Какие есть российского производства?

Среди всех сегментом рынка кондиционирования в России рынок холодильного оборудования увеличивает свою долю медленнее всего. В процентном выражении скорость роста можно представить в виде 12-18 процентов. Однако если обратить внимание на финансовые показатели, то темпы роста будут несколько выше – около 20-25 процентов.

Наиболее популярными отечественными марками чиллеров являются «Ксирон-Холод» и «Вактех-Холод». Рассмотрим немного подробнее каждую из них.

Устройства серии ВМТ выполняются в виде окрашенной, металлической пространственной рамы, на которой размещены такие узлы, как:

• холодильные компрессоры;
• теплообменники;
• холодильная регулировочная и запорная арматура;
• электрощит управляющей и силовой автоматики;
• ресивер (резервуар для сбора и хранения фреона).

Читайте также: Безмасляный компрессор fiac ремонт

Внутренний объем всей установки закрыт декоративными разборными панелями. Для ввода оборудования в эксплуатацию требуются минимальные действия по подключению аппарата к сети и потребителю охлажденной воды.

В то же время чиллеры фирмы «Вактех-Холод» являются основной частью всех существующих промышленных холодильных систем серии ВТХ, производимых и поставляемых данной организацией. Компания предлагает наиболее широкий ассортимент универсальных холодильных машин, начиная от устройств мощностью в 1 и заканчивая 860 кВт.

Как показывает практика, чиллеры зарубежного производства более востребованы у наших соотечественников. Ниже мы рассмотрим самые распространенные модели устройств.

Компания «YORK Refrigeration» разрабатывает и производит широкую линейку стандартных и компактных устройств, работающих на аммиаке. Эта серия оборудования с использованием многостороннего ряда поршневых и винтовых компрессоров применяется во многих областях промышленности для непрямого охлаждения с использованием вторичного хладагента.

Необходимо отметить, что аммиак используется в совсем небольших количествах, так как для заправки требуется малый объем хладагента, что гарантирует полную безопасность работы.

Конструкция затопленного типа, используемая в чиллерах YORK, обеспечивает высокий коэффициент полезного действия даже в условиях неполной нагрузки.

Стандартная линейка чиллеров содержит более двадцати моделей, производительностью от 90 до 2700 кВт для охлаждения воды до температуры в пределах 6-12 градусов. По специальным заказам предприятие производит чиллеры с производительностью порядка 8 тысяч кВт.

Компактные устройства собираются на базовой раме, включающей в себя все компоненты, необходимые для запуска и использования оборудования.

«CARRIER»

Корпорация «Carrier» является новатором и лидером в производстве климатического оборудования. Компания поставляет абсорбционные устройства мощностью от 351 до 4853 кВт и парокомпрессионные, мощностью от 5 до 2500 кВт.

По типу теплоносителя чиллеры подразделяются на водные, этиленгликолевые и пропиленгликолевые.

Используемый хладагент (HFC-407° C) совершенно безопасен и не оказывает никакого вредного воздействия на озоновый слой.

Видео:Модернизация компрессора. Система охлаждения и очистки воздуха. Обзор.Скачать

Специально разработанный испаритель в виде пластинчатого теплообменника позволяет максимально усовершенствовать термодинамические свойства оборудования. Устройства обладают защитной системой теплообменника от промерзания в период, когда оборудование не функционирует.

Чиллеры марки «Carrier» предназначаются для круглогодичного использования, а при температурах наружного воздуха до -10 градусов успешно функционируют без использования дополнительных устройств. Алгоритм управления организует микропроцессорное управление работой вентиляторов.

Конструкция электрических соединений в значительной мере упрощена, а все стандартные устройства содержат главный разъединитель с обеспечением электропитания.

Большие съемные панели и навесные дверцы блоков управления обеспечивают быстрый доступ ко всем необходимым элементам устройства. Более того, в конструкции предусмотрена система отверстий, которая позволяет производить необходимые регулировочные работы без прерывания эксплуатации устройства.

«EUROCHILLER»

Чиллеры марки «EUROCHILLER» являются технологически сложными парокомпрессионными холодильными устройствами. Особенностью такого оборудования является принцип теплового насоса – выделяемая при работе чиллера тепловая энергия нередко используется для обогрева производственных помещений. В зависимости от модификации тепло может быть передано воздушной или водной среде.

Классифицировать чиллеры «EUROCHILLER» можно по:

• холодильной мощности;
• конструкции (моноблочное исполнение или с выносным конденсатором);
• принципу работы (фреоновые, абсорбционные, аммиачные);
• типу охлаждения (воздушный или водяной);
• наличию дополнительных опций (дополнительные резервуары и гидромодули, зимний комплект и прочее).

Основными преимуществами чиллеров марки «EUROCHILLER» можно отнести:

• автоматический режим работы;
• гибкость системы (расстояние между потребителем холода и чиллером может достигать нескольких сотен метров);
• экономическое преимущество (при грамотном подборе модели существенно сокращаются затраты на эксплуатацию);
• экологическое преимущество (большая часть моделей работает с экологически безопасным хладагентом);
• акустическое преимущество (малошумная работа);
• безопасность использования в силу тщательной проработки конструкции.

«АНГАРА»

Производством чиллеров «Ангара» занимается турецкая фирма «ERBAY».

Наиболее востребованной линейкой чиллеров «Ангара» является серия GRS. Устройства этой серии представляют собой водоохлаждающие установки, работающие на фреоне. Минимальная производительность оборудования находится на уровне 4,5 кВт, а максимальная – на уровне 400 кВт. В зависимости от комплектации чиллер может оснащаться спиральным герметичным или полугерметичным поршневым компрессором. Конденсатор может быть как с водяным, так и с воздушным охлаждением. В первом случае конденсаторы представляют собой медные трубы кожухоотрубного типа, а во втором – медные трубки с алюминиевым оребрением.

«DAIKIN»

На сегодняшний день компания «Daikin» по праву считается одной из ведущих организаций рынка чиллер-систем.

В портфеле производителя можно обнаружить практически любые типы холодильных машин, в том числе:

• фанкойлы;
• эргономичные с выносным конденсатором.
• надежные с воздушным охлаждением;
• компактные с водяным охлаждением.

Чиллеры «Daikin» большой мощности оборудованы специализированными винтовыми компрессорами с уникальным регулированием загрузки.

Наиболее многочисленной группой холодильных машин на R134а является зарекомендовавшая себя серия EWAD-MBYNN. Производительность устройств этой серии колеблется от 120 до 600 кВт, а все оборудование отличается надежностью и малошумной работой.

• гидромодулями;
• сервисными вентилями;
• защитным покрытием оребрения конденсатора;
• улучшенной шумоизоляцией;
• системами полной или частичной рекуперации теплоты.

«RHOSS»

Чиллеры европейской марки «RHOSS» отличаются от своих конкурентов высоким уровнем надежности и продолжительным сроком службы. Все производимое компанией оборудование регулярно тестируется и проходит технический контроль.

Помимо обязательной сертификации все выпускаемое «RHOSS» оборудование проходит дополнительную проверку под названием EUROVEN, что позволяет утверждать о высоком качестве и работоспособности кондиционирующих машин.

«TRANE»

Условно чиллеры производства «TRANE» можно разделить на две группы:

• с воздушным охлаждением:
  • производительность от 19 до 1500 кВт;
  • полная совместимость с системами Tracer Summit, предназначенными для управления инженерным оборудованием;
  • модели RTAC и AquaStream2 поддерживают Lon-совместимую систему управления;
  • наличие различных типоразмеров моделей RTAD и AquaStream2.
  • производительность от 51 до 3800 кВт;
  • полная совместимость с системами Tracer Summit, предназначенными для управления инженерным оборудованием;
  • модели RTHD поддерживают открытые протоколы и протокол Lon CH. 530.



  Более двадцати лет чиллеры с производительностью от 50 кВт создаются на базе компрессоров «TRANE», при этом в программу производства входят винтовые, спиральные и центробежные компрессоры. Производство поршневых компрессоров компанией «TRANE» было прекращено с целью уменьшения массы, размеров и уровня шума чиллер-систем.

  «CLINT»

  Некоторое время назад промышленный итальянский холдинг G.I. Industrial HOLDING S.p.A приступил к выпуску новых устройств «Clint» серии MULTY POWER на фреоне R410A, который был признан наиболее экологически безопасным. Эта линейка оборудования отличается от предшественников повышенной мощностью и энергоэффективностью. К примеру, предыдущие поколения модели выпускаются на фреоне R407C и обладают производительностью от 190 до 530 кВт. В то же время новая серия устройств отличается холодопроизводительностью от 200 до 1050 кВт, что позволяет применять оборудование даже на самых больших площадях, включая гипермаркеты и спортивные сооружения.

  Видео:Удаление влаги из сжатого воздуха. Доработка компрессора.Скачать



  Читайте также: Компрессоры для автомобильных шин с фонарем



  Необходимо отметить, что при холодопроизводительности ниже 80 процентов параметр энергоэффективности выше, чем 3.1, а значит, агрегат переходит в класс А энергосбережения, что означает снижение эксплуатационных затрат для заказчика оборудования. Применение электронного ТРВ в устройствах с двенадцатью компрессорами (производительностью от 170 до 1051 кВт) и логика управления ими по фактической тепловой нагрузке существенно улучшает технические показатели оборудования.

  Внимание: Благодаря оптимальному соотношению стоимости чиллеров и их холодопроизводительности лидером продаж стала серия MULTY POWER на R407C.

  Благодаря специализированной серии СНАК 726-36012, разделенной на 17 типоразмеров, заказчик может максимально точно подобрать необходимый агрегат по заданным параметрам. В этих устройствах воплощены все положительные конструкторские наработки ранее выпущенных серий, в том числе:

  • высокоэффективные пластинчатые теплообменники;
  • два холодильных контура с 3-6 спиральными компрессорами, включенными в тандем;
  • встроенные гидромодули;
  • низкие пусковые токи;
  • большое количество ступеней регулирования.

  Применение спиральных компрессоров обеспечивает высокую надежность устройства, а риски остановки работы агрегата сведены к минимуму, так как работать он может и с ограниченным количеством компрессоров.

  Чиллер «DANTEX»

  Европейская компания «Dantex» производит чиллеры, оборудованные функцией охлаждения, а также модели с тепловым насосом.



  Основной целью данного предприятия является производство высокоэффективного оборудования:

  • с низким потреблением электроэнергии;
  • с воздушным охлаждением конденсатора;
  • с водяным охлаждением конденсатора;
  • без конденсаторов.

  Все водоохладители, выпускаемые на европейской фабрике, оснащены микропроцессорной системой автоматизированного управления «Carel», осуществляющей контроль над процессом охлаждения или нагрева воды в гидравлическом контуре устройства. Именно эта система обеспечивает долговечность и надежность наиболее значимых компонентов холодильного контура – теплообменников, компрессора и вентиляторов.

  «GENERAL CLIMATE»

  Чиллеры производства «General Climate» предназначены для внутреннего монтажа. Каркас и основание агрегата при этом выполняются из толстых листов оцинкованной стали, которые закрепляются между собой винтами из нержавейки. Для защиты устройства от коррозии весь корпус из оцинкованной стали покрыт белой эмалью. Устройства оборудованы полугерметичными винтовыми компрессорами «Refcomp», а также испарителем и конденсатором пластинчатого типа.



  Не так давно компания выпустила новую линейку чиллеров серии «EuroWell», которая включается в себя более десятка типов парокомпрессионных устройств мощностью от 5 до 1600 кВт, в том числе чиллеры с водяным и воздушным охлаждением, без конденсатора вовсе, а также устройства модульной конструкции и чиллеры с выносным испарителем.

  «MCQUAY»
  Чиллеры компании «McQuay» охватывают огромный диапазон производительности – от нескольких единиц до нескольких тысяч киловатт. Различаются при этом они по:

  • типу используемых компрессоров (спиральный, поршневой, центробежный, винтовой);
  • типу охлаждения конденсатора (водяное, воздушное);
  • конструктивному исполнению (с тепловым насосом, выносным конденсатором, рекуператорным теплообменником).



  На сегодняшний день «McQuay» является единственной компаний, поставляющей чиллеры с пятью акустическими вариантами исполнений, начиная от стандартных и заканчивая сверхмалошумными, что позволяет устанавливать их на объектах, имеющих ряд жесточайших требований к уровню шума используемой техники.

  Для особых климатических условий фирма разработала модификации с повышенной коррозийной стойкостью, а также устойчивостью к низким и высоким температурам.

  «CW 5000»

  Производителем чиллеров «CW 5000» является китайская компания S&A.



  Производимые агрегаты используются для охлаждения лазерных трубок CO2, волоконных лазерных источников, шпинделей с водяным охлаждением, медицинской техники и прочего. Для этого устройство использует воду, температуру которой чиллер поддерживает в заданных потребителем рамках с помощью фреона. При этом существуют более простые модели, охлаждающие воду в автономном режиме с помощью вентиляторов.

  «BLUEBOX»

  На протяжении многих лет компания «BlueBox» является ответственным производителем и надежным партнером. В нашу страну чиллеры производства этой компании поставляются в довольно серьезных масштабах.

  Наиболее востребованными базовыми модификациями моноблочных чиллеров, выпускаемых «BlueBox», являются устройства с воздушным охлаждением конденсатора, которые предназначаются для установки снаружи помещения – на улице, плоской крыше, балконе. В данном сегмента агрегаты представлены такими сериями, как:

  • «Freeze» (от 5 до 15 кВт);
  • «Alfa (от 4,6 до 49,8 кВт);
  • «Zeta» (от 40 до 160 кВт);
  • «Kappa» (от 150 до 260 кВт);
  • «Kappa V2001» (от 155 до 540 кВт).

  В то же время моноблочные устройств с центробежными вентиляторами чаще всего монтируются внутри помещения и соединяются с окружающей средой с помощью воздуховодов. Наиболее востребованными в этом сегменте сериями являются:

  • «Beta/HE» (от 40 до 160 кВт);
  • «Beta/SE» (от 144 до 260 кВт).

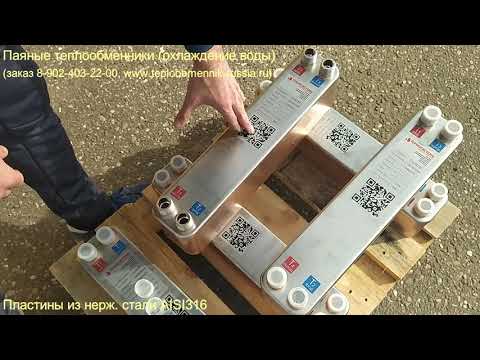

  Видео:Паяные теплообменники для охлаждения водыСкачать



  В сегменте агрегатов с водяным охлаждением конденсатора необходимо отметить серии:

  • «Sigma» (от 45 до 145 кВт);
  • «Omega» (от 135 до 760 кВт);
  • «Omega V» (от 130 до 730 кВт).



  Ассортимент моноблочных чиллеров дополняется устройствами с выносными конденсаторами — например, MU/LC (от 4,5 до 37,6 кВт), а также компрессорно-конденсаторными блоками серии «Alfa» (от 5,6 до 64,5 кВт), предназначенными для работы с приточными установками, которые оборудованы теплообменниками непосредственного охлаждения воздушного потока.

  Отличительной особенностью чиллеров с несколькими компрессорами является независимости всех холодильных контуров. Иными словами, неисправность одного из элементов никак не влияет на работу остальных.

  В зависимости от модификации устройства используется фреон R22, R134А или R407С.

  Виды чиллеров

  С воздушным охлаждением конденсатора

  По типу используемых конденсаторов специалисты различают воздушные и водяные модели.

  Воздушные устройства могут монтироваться как в помещении, так и вне его, в зависимости от их исполнения (с осевыми и центробежными вентиляторами).

  Чиллеры с центробежными вентиляторами монтируются внутри помещений, а забор воздуха и его выброс осуществляются по воздуховодам. Основным преимуществом таких чиллеров является возможность круглогодичного получения холодного воздуха независимо от температуры снаружи.

  С водным охлаждением

  В то же время чиллеры водяного типа устанавливаются только внутри помещений. Для охлаждения конденсатора таких устройств может использоваться как промежуточный, так и приточный (из естественных водоемов) теплоноситель.

  Теплоноситель охлаждает оборотная система охлаждения, но в чиллерах водяного типа предусмотрен также и другой способ охлаждения – за счет передачи тепла наружному воздуху. Такой способ именуется свободным охлаждением (фрикулингом), так как позволяет получать холод в течение всего года.

  С фрикулингом

  Как уже было сказано, фрикулингом специалисты называют систему дополнительного свободного охлаждения. Система начинает функционировать при температуре окружающего воздуха от +15 градусов и регулирует собственную работу в автоматическом режиме.

  Читайте также: Как снять шкив с двигателя компрессора

  Чиллеры с фрикулингом целесообразно устанавливать в местах, где потребность в охлажденной воде круглогодичная, а также есть возможность использования наружного воздуха, имеющего низкую температуру в определенное время года.

  Абсорбционный

  По циклу охлаждения чиллеры классифицируются на абсорбционные и парокомпрессионные.

  В устройствах абсорбционного типа в качестве хладагента используется дистиллированная вода. Основным источником энергии таких холодильных машин является перегретый пар или горячая вода.

  Конструкция абсорбционных чиллеров подразумевает наличие следующих элементов:

  • абсорбера с бромидом лития и хладагентом (рабочими растворами);
  • испарителя;
  • генератора;
  • конденсатора.

  Парокомпрессионный

  В то же время подавляющее большинство холодильных установок базируется на компрессорном цикле охлаждения, которое осуществляется за счет непрерывной циркуляции, конденсации и кипения хладагента в замкнутой системе. Элементами этой системы традиционно являются:

  • компрессор;
  • регулятор потока;
  • конденсатор;
  • испаритель.

  В то время как компрессор повышает давление хладагента, конденсатор его охлаждает, за счет чего горячий пар превращается в жидкость.

  Крайне важно правильно подобрать оптимальный размер конденсатора, чтобы газ мог полностью конденсироваться внутри него. В таком случае на выходе будет получаться жидкость с температурой более низкой, чем была в конденсаторе.

  Впоследствии смесь жидкости и пара перемещается в испаритель, где жидкость закипает и отдает собственное тепло испарителю, снова превращаясь в пар, замыкая тем самым цикл работы устройства.

  Установка чиллеров на кровле: инструкция + видео

  Алгоритм установки чиллеров, как правило, представляет собой следующую последовательность действий:

  • установка устройства на раму для равномерного распределения веса оборудования;
  • изоляция вибрации, возникающей при работе устройства;
  • монтаж гидравлического контура;
  • заполнение системы хладагентом;
  • подключение чиллера к электросети, прокладывание электропроводки;
  • запуск оборудования, настройка режимов работы системы.

  Для установки на крыше подойдут устройства, снабженные конденсаторами с воздушным охлаждением, а также осевыми вентиляторами.

  При этом необходимо отметить, что крайне важно при монтаже оборудования на крыше здания учитывать вес устройства по отношению к конструктивным параметрам здания. Иными словами, в первую очередь нужно оценить прочность конструкции, на которую необходимо установить чиллер.

  Видео по установке чиллера на крыше:

  Элементы чиллера

  Гидромодуль

  Гидромодулем специалисты называют насосную станцию, которая необходима для циркуляции воды по всей многометровой системе чиллера.

  Видео:Теплообменники для чиллера/теплового насоса + комплект для обвязки.Скачать





  Для того чтобы вода дошла от чиллера до конечного потребителя необходим мощный циркуляционный насос, которому предстоит гонять по трубам тысячи литров воды. Кроме того, в состав гидромодуля также входит и аккумулирующий бак, который служит резервуаром для ледяной воды. При его наличии устройство работает гораздо стабильнее и меньше по времени. Так как при изменении температуры вода меняет свой объем, в системе предусмотрен расширительный бак, встроенный непосредственно в водяной контур. Необходим он для того, чтобы систему не разорвало при повышении температуры циркулируемой воды – при увеличении объема воды наполняет расширительный бак.

  Гликоль

  Перенос тепла воздуха из охлаждаемого помещения к холодильному агенту осуществляется за счет теплоносителей (хладоносителей), в качестве которых могут выступать:

  • вода;
  • водный раствор;
  • жидкость с низкой температурой замерзания.

  Наиболее распространенными хладоносителями являются растворы многоатомных спиртов, в том числе этиленгликоля, пропиленгликоля и глицерина.



  Гликоль представляет собой бесцветную сладковатую и высоковязкую жидкость с точкой замерзания ниже -50 градусов. Основных типов гликоля два: пропиленгликоль (нетоксичен, используется даже на пищевых производствах) и этиленгликоль (токсичен, используется там, где его утечка не принесет вреда людям, животным или продовольственным товарам, гораздо дешевле пропиленгликоля).

  Теплообменник

  Теплообменник (испаритель) представляет собой теплообменный аппарат, в котором хладагент закипает и за счет этого охлаждает теплоноситель.



  Чаще всего в качестве испарителя используется пластинчатый паяный теплообменник, как отличающийся эффективностью с точки зрения теплообмена и компактностью по сравнению с другими приборами. Также могут быть использованы и другие конструкции: коаксиальные или кожухотрубные.

  Компрессор

  Компрессором называется основное устройство чиллера, предназначенное для сжатия фреона до необходимо высокого давления и его последующей подачи в трубопровод.

  Основных видов компрессоров три:



  Необходимо отметить, что стоимость компрессоров играет огромную роль в ценообразовании чиллеров.

  Обслуживание и ремонт

  Ремонтными и профилактическими работами занимаются такие организации, как:

  • ООО «Эко-климат Сервис»:
    • сайт: http://ecoclimat-service.ru;
    • адрес: город Москва, улица Покровка, дом 1/13/6, строение 2, офис 35;
    • телефон: +7 (499) 409-49-81.
    • сайт: http://ap-serv.ru;
    • адрес: город Москва, улица Вятская, дом 27, строение 7;
    • телефон: + 7 (495) 710-88-16.
    • сайт: https://vnt24.ru;
    • адрес: город Москва, улица Подъемная, дом 14, строение 37;
    • телефон: + 7 (495) 108-07-93.

    Стоимость

    Стоимость чиллеров для охлаждения воды зависит от множества факторов, особенно от назначения, производительности и наличия дополнительного оборудования. Практика показывает, что приобрести чиллеры в России можно как за несколько тысяч, так и за несколько сотен тысяч рублей. Именно поэтому окончательную стоимость необходимого устройства следует уточнять у конкретного поставщика/продавца продукции.

    Где купить чиллер для охлаждения воды?

    В Москве

    Приобрести чиллер для охлаждения воды в Москве можно в следующих организациях:

    • ООО «Рутектор»:
      • сайт: https://rutector.ru;
      • адрес: город Москва, 1-й Вешняковский проезд, 1с11;
      • телефон: 8 (800) 100-00-69.
      • сайт: https://www.promventholod.ru;
      • адрес: город Москва, шоссе Энтузиастов, дом 56, строение 32;
      • телефон: + 7 (495) 369-94-74.
      • сайт: http://klimat-prodazha.ru;
      • адрес: город Москва, улица Авиамоторная, дом 50, строение 2, помещение ХIV, комната 56;
      • телефон: +7(495) 374-85-45.

      В Санкт-Петербурге

      В Санкт-Петербурге продажей чиллеров занимаются такие компании, как:

      • ООО «Век высоких технологий»:
        • сайт: http://chillvent.ru;
        • адрес: город Санкт-Петербург, улица Кантемировская, дом 12;
        • телефон: 8 (800) 500-16-79.
        • сайт: http://piterholod.ru;
        • адрес: город Санкт-Петербург, улица Ворошилова, дом 2;
        • телефон: 8 (800) 250-38-32.
        • сайт: https://ventproject.com;
        • адрес: город Санкт-Петербург, улица Матроса Железняка, дом 57, литера А, помещение 7-Н;
        • телефон: +7 (812) 335-49-52.

        В заключение хотелось бы отметить, что охлажденная жидкость повсеместно используется во многих бытовых и технических процессах, но благодаря чиллерам доводить жидкость до технологически необходимой температуры самостоятельно не нужно. Грамотное подобранное и установленное оборудование не только решит данную задачу, но и поможет заказчику существенно снизить вероятность сбоев в производстве и увеличить производительность труда сотрудников, а также позволит сэкономить на этом серьезную сумму денег.

        • Свежие записи
          • Чем отличается двухтактный мотор от четырехтактного
          • Сколько масла заливать в редуктор мотоблока
          • Какие моторы бывают у стиральных машин
          • Какие валы отсутствуют в двухвальной кпп
          • Как снять стопорную шайбу с вала

          Видео:Устройство и Принцип работы пластинчатого теплообменникаСкачать


          • Правообладателям
          • Политика конфиденциальности




          источники:

          https://evakuatorinfo.ru/teploobmennik-dlya-ohlazhdeniya-kompressora

          📸 Видео

          Фильтр и Охладитель Дешево для компрессора для покраски авто в ГаражеСкачать



          Забудьте всё что слышали про бензин! Это прорыв! Двигатель на нагретом бензопаре!Скачать



          Охлаждение пивного сусла (Пластинчатый теплообменник).Скачать



          Делаем тепловой насос из кондиционераСкачать



          Теплообменник LB31-50-5/4 для охлаждения иммерсионной жидкости.Скачать



          вода в компрессоре 10$ и нет воды в компрессореСкачать



          Паяный теплообменник ТТ27-80 для охлаждения иммерсионной жидкости.Скачать



          Паяный теплообменник для охлаждения Асиков. 12 кВт.Скачать



          Как работает чиллерСкачать



          Теплообменник ямз 650Скачать



          Как согнуть медную или латунную трубу без обжига, песка, льда, забытые хитростиСкачать



          LB60-50-5/4 - Теплообменник для охлаждения асиков. Отзыв Заказчика!Скачать



          Охлаждение сусла.Проточный, пластинчатый теплообменник.Скачать



          Принцип работы теплообменника с тремя средами. Двухступенчатый нагрев - охлаждение в теплообменникеСкачать
